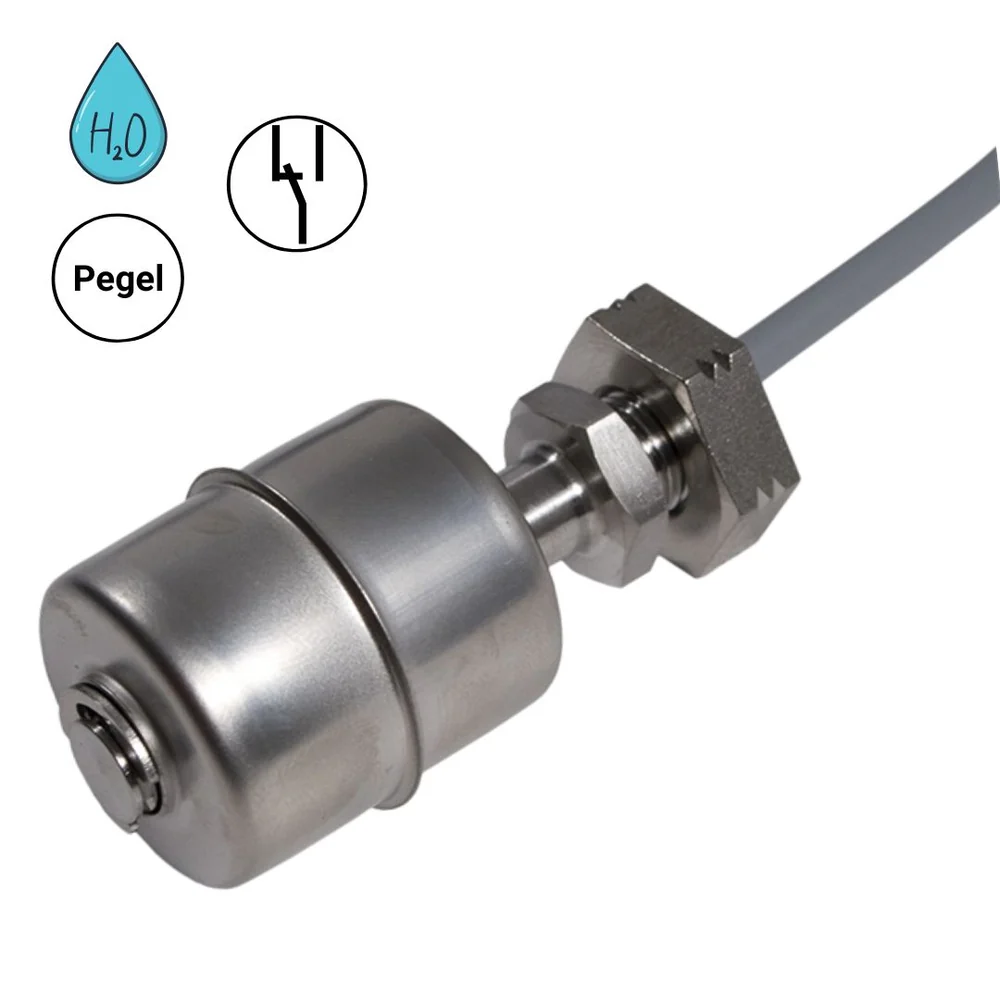

Miniinterruptor de flotador activo SHT 8080 (acero inoxidable V2A) con salida de nivel lógico
74,79 €
El mini interruptor de flotador activo de acero inoxidable V2A con salida de nivel lógico para controladores y automatización
El Schabus SHT 8080 es un mini interruptor de flotador activo con el principio de conmutación «nivel lógico». Se alimenta con una tensión de funcionamiento y, cuando el flotador está levantado, emite un nivel de tensión igual a la tensión de funcionamiento. Con el flotador abajo la salida es LO (0 V), con el flotador arriba es HI.
La salida está limitada en corriente por una resistencia y se evalúa de forma de alta impedancia por una entrada, por ejemplo en domótica, sistemas de gestión de edificios, controladores programables o placas de microcontrolador. El cuerpo del flotador de acero inoxidable V2A y los contactos encapsulados a mano en Wepuran® lo convierten en un interruptor robusto para la detección de nivel.
El SHT 8080 funciona con un contacto de conmutación accionado mecánicamente (tecnología reed) como conmutador: no es necesario girar el cuerpo del flotador. El contacto de conmutación se activa a partir de aprox. 4 cm de altura de nivel. No es adecuado para la conexión directa a detectores de agua Schabus.
Nota importante: El SHT 8080 es un sensor activo y no es adecuado para la conexión directa a detectores de agua Schabus (no compatible con la serie de detectores de agua Schabus SHT 5000). Los detectores de agua Schabus están diseñados únicamente para sensores pasivos con contacto libre de potencial. Está previsto para controladores con entradas de alta impedancia.
Detectar el nivel – como nivel lógico
El SHT 8080 conmuta entre 0 V y la tensión de funcionamiento según la posición del flotador.
Principio de conmutación «nivel lógico»
Salida LO = 0 V, HI = Ub − 0,1 V (con Ub = 10 V e I = 10 mA). Flotador abajo LO, flotador arriba HI.
Conmutador
Principio de conmutación conmutador: no es necesario girar el cuerpo del flotador.
Punto de conmutación a partir de 4 cm
El contacto de conmutación se activa a partir de aprox. 4 cm de altura de nivel – para señalización de nivel de agua y detección fiable de nivel.
Para muchos líquidos
Adecuado para todos los líquidos con una densidad mínima de 0,7 g/cm³, p. ej. agua, gasóleo de calefacción, diésel, aceite vegetal y aceites lubricantes.
Acero inoxidable V2A
Material resistente a la corrosión de acero inoxidable V2A, contactos encapsulados a mano en Wepuran®.
TTL, CMOS y PLC
Conectable directamente a circuitos lógicos de alta impedancia; con tensión de funcionamiento común también a entradas TTL o CMOS. Tensión de funcionamiento 5 – 42 V DC.
Extremadamente duradero
Hasta 1 billón de ciclos de conmutación a 5 V / 1 mA, 10 mil millones a 5 V / 10 mA.
Cable prolongable hasta 20 m
4 m de cable de control LIYY (3 × 0,14 mm²), prolongable hasta un máximo de 20 m.

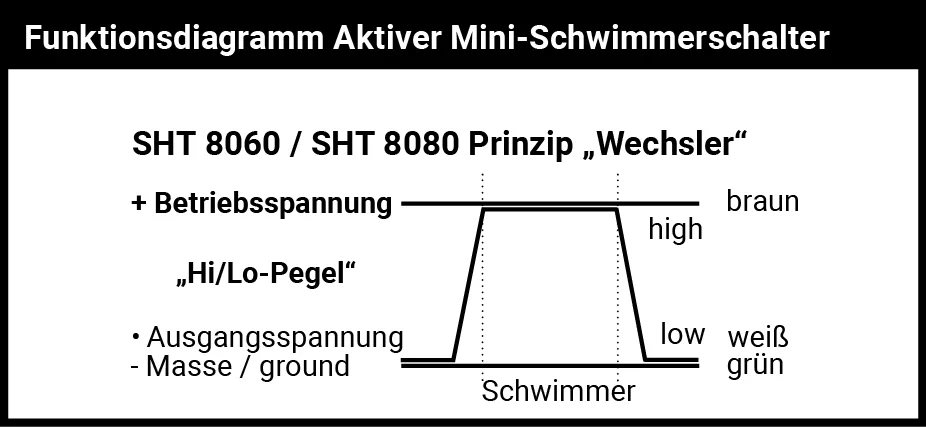

Así funciona el interruptor de flotador activo
El SHT 8080 tiene limitación de corriente y requiere una tensión de funcionamiento. La salida indica la posición del flotador como nivel de tensión.
- Flotador abajo: la salida está en LO (0 V)
- Flotador arriba (levantado): la salida está en HI, es decir, al nivel de la tensión de funcionamiento
- El contacto de conmutación se acciona mecánicamente; la conductividad del líquido no es decisiva
- El flotador funciona de forma fiable en todos los medios con una densidad mínima de 0,7 g/cm³
- La salida está limitada en corriente por una resistencia (1 kΩ) y solo puede conectarse a entradas de alta impedancia
- La consulta de alta impedancia del estado es un requisito para un funcionamiento largo y sin desgaste
- La tensión de funcionamiento (p. ej. 5 V o 12 V) debe compartirse con el circuito de evaluación
- El interruptor está diseñado para corrientes de conmutación muy bajas; no se puede conmutar una carga directa
Qué incluye la caja
- SHT 8080 mini interruptor de flotador de acero inoxidable
- Instrucciones de funcionamiento

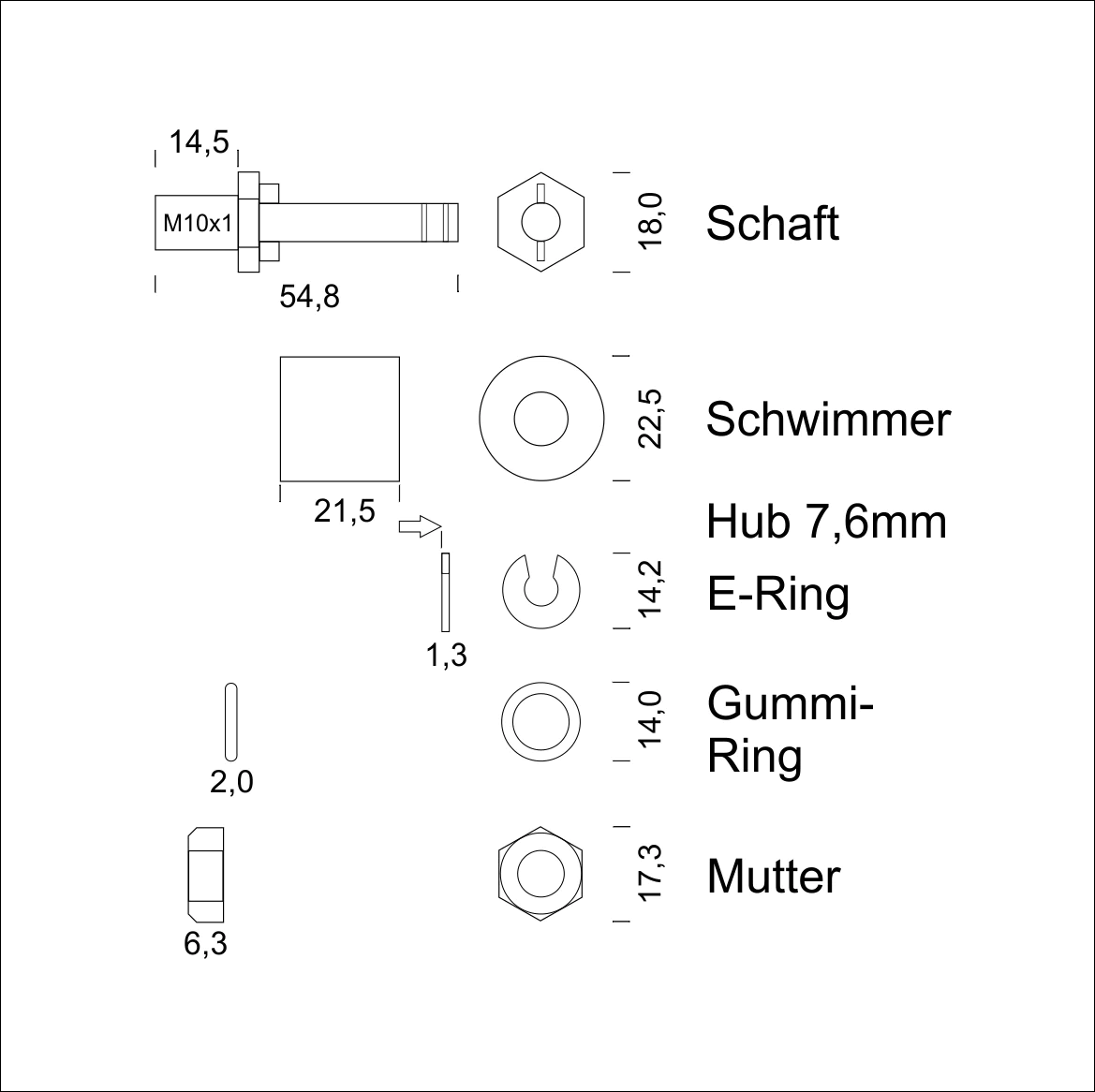

Cómo está construido el SHT 8080
El SHT 8080 es un interruptor de flotador compacto de acero inoxidable con cable de alimentación conectado de forma fija.
Cuerpo del flotador de acero inoxidable V2A
El cuerpo del flotador resistente a la corrosión se eleva con el nivel del líquido y acciona el contacto de conmutación de forma mecánica. Las dimensiones son longitud 59 mm × Ø 28 mm.
Contacto de conmutación en tecnología reed
Los contactos están encapsulados a mano en Wepuran®. El contacto funciona como conmutador y se activa a partir de aprox. 4 cm de altura de nivel.
Salida de nivel lógico limitada en corriente
La salida está limitada en corriente por una resistencia (impedancia de salida 1 kΩ, corriente de salida máxima recomendada 20 mA). El grado de protección es IP67; el rango de temperatura es de −15 °C a máx. +60 °C.
Cable de conexión LIYY (3 conductores)
El cable blanco (3 × 0,14 mm², Ø 3,8 mm) tiene 4 m de longitud. Los conductores: marrón = + tensión de funcionamiento, blanco = tensión de salida, verde = masa / ground.
Montaje y conexión
Lea detenidamente las instrucciones de funcionamiento antes del montaje y la puesta en servicio.
Montar el interruptor de flotador
- Instalar el interruptor de flotador en vertical, inclinado como máximo 30°.
- Para el montaje vertical se recomienda el soporte de montaje opcional (artículo 300787). Como alternativa, el flotador puede fijarse mediante un pasamuros adecuado en una tubería o soporte.
- Tender el cable en un entorno seco o en un tubo de protección. Si el cable es demasiado corto, se puede prolongar hasta un máximo de 20 m.
Conectar el interruptor de flotador
- Proporcionar una tensión de funcionamiento de 5 a 42 V DC. Conectar el conductor marrón al positivo y el conductor verde a masa.
- Conectar el conductor blanco (tensión de salida) a una entrada de alta impedancia de su circuito. La tensión de funcionamiento debe compartirse con el circuito.
- Evaluar la señal: LO (0 V) significa flotador abajo, HI (tensión de funcionamiento) significa flotador arriba.
Importante: No conmutar una carga directa. El interruptor de flotador debe conectarse a una entrada de alta impedancia. Cuanto menor sea la corriente, mayor será la vida útil.
¿Qué líquidos detecta el interruptor de flotador?
Como el contacto de conmutación se acciona mecánicamente, la conductividad del líquido no desempeña ningún papel.
- Funciona de forma fiable en todos los medios con una densidad mínima de 0,7 g/cm³
- Adecuado para agua, gasóleo de calefacción, diésel, aceite vegetal, aceites lubricantes y otros líquidos
- También detecta agua desmineralizada y líquidos que contienen aceite
- A diferencia de los sensores con electrodos abiertos, no existe peligro de electrólisis
Indicaciones del fabricante
- Leer detenidamente las instrucciones de funcionamiento antes del montaje y la puesta en servicio y conservarlas
- No abrir el dispositivo; no contiene piezas que el usuario pueda mantener
- El material de embalaje no es un juguete y debe mantenerse fuera del alcance de los niños
- Previsto para zonas residenciales, comerciales e industriales, así como para pequeñas empresas conectadas a la red pública de baja tensión
- Según el fabricante, el cable LIYY solo es resistente al agua de forma breve. Es ignífugo, autoextinguible y resistente a muchos aceites y refrigerantes
- Evitar la humedad (agua de salpicaduras o de lluvia), el polvo y la exposición directa al sol sobre el dispositivo
- Limpiar solo con un paño de lino seco; en caso de suciedad intensa, ligeramente humedecido; no utilizar productos de limpieza que contengan disolventes
- El fabricante no se hace responsable de daños o pérdidas resultantes de que, a pesar de cambios en el nivel de agua, no se emita una señal de alarma
- La declaración CE está disponible para su descarga en la página web del fabricante
Garantía legal, garantía y eliminación
El dispositivo está cubierto por la garantía legal de al menos 2 años en la UE. El fabricante Elektrotechnik Schabus ofrece además una garantía de 5 años que se puede registrar en línea. Las reparaciones y las piezas de recambio están disponibles directamente del fabricante.
En caso de defecto, póngase en contacto con el fabricante e indique su dirección completa así como el motivo de la devolución. Dentro de Alemania recibirá gratuitamente una etiqueta de devolución por correo electrónico. No se aceptan paquetes a portes debidos; las devoluciones no justificadas se cargarán posteriormente. En caso de garantía legal, el dispositivo debe enviarse con descripción del fallo, justificante de compra, así como dirección y dirección de entrega.
El dispositivo no debe desecharse con la basura doméstica. El símbolo del contenedor de basura tachado recuerda el uso de los sistemas de recogida de residuos de aparatos eléctricos y electrónicos (n.º WEEE DE91394868).
Por qué es adecuado el SHT 8080
Directamente a circuitos lógicos
Salida limitada en corriente para entradas TTL, CMOS y PLC de alta impedancia.
Independiente de la conductividad
Contacto de conmutación mecánico, también para aceites y agua desmineralizada.
Construcción robusta
Acero inoxidable V2A, resistente a la corrosión, contactos encapsulados en Wepuran®.
Conmutador
No es necesario girar el cuerpo del flotador.
Funcionamiento sin desgaste
Hasta 1 billón de ciclos de conmutación con consulta de alta impedancia.
Longitud de cable flexible
4 m de cable LIYY, prolongable hasta un máximo de 20 m.
Ámbitos de aplicación
- Señalización de nivel de agua y detección fiable de nivel en depósitos y tanques de agua
- Cisternas y pozos
- Pozos de bomba e instalaciones técnicas de edificios
- Instalaciones industriales y entornos exigentes
- Domótica y sistemas de gestión de edificios
- Controladores programables y placas de microcontrolador
- Circuitos con niveles TTL o CMOS
- Nivel de gasóleo de calefacción, diésel, aceite vegetal y aceites lubricantes
El Schabus SHT 8080 suministra un nivel lógico según la posición del flotador – para controladores que consultan el nivel de forma fiable y sin desgaste.
Otro mini interruptor de flotador activo de Schabus
- SHT 8060 (n.º art. 200361) – mini interruptor de flotador activo de plástico con principio de conmutación «nivel lógico»
Preguntas frecuentes
¿Qué significa «interruptor de flotador activo»?
Un interruptor de flotador activo genera una señal de tensión eléctrica; en el SHT 8080 un cambio de 0 V a la tensión de funcionamiento. Por ello es especialmente adecuado para controladores con entradas lógicas de alta impedancia como circuitos TTL o CMOS.
¿Se puede utilizar el SHT 8080 con detectores de agua Schabus?
No. El SHT 8080 no es compatible con los detectores de agua de Elektrotechnik Schabus, por ejemplo de la serie SHT 5000. Está previsto para controladores independientes con entradas lógicas, no para las entradas libres de potencial de los detectores de agua.
¿Cómo funciona la lógica de conmutación?
Con el flotador abajo la salida está en LO (0 V), con el flotador arriba en HI (tensión de funcionamiento). El contacto conmuta a un nivel de líquido de aprox. 4 cm (Low → High). Como se trata de un principio de conmutación conmutador, no es necesario girar el cuerpo del flotador.
¿Cómo está cableado el cable?
Marrón = + tensión de funcionamiento, blanco = tensión de salida, verde = masa / ground.
¿Con qué tensión se alimenta el interruptor de flotador?
Con 5 a 42 V DC. La salida está a 0 V en LO y a Ub − 0,1 V en HI (con Ub = 10 V e I = 10 mA). La impedancia de salida es de 1 kΩ; se recomienda una corriente de salida máxima de 20 mA.
¿Qué debo tener en cuenta al conectar?
El interruptor de flotador debe conectarse a una entrada de alta impedancia. La tensión de funcionamiento (p. ej. 5 V o 12 V) debe compartirse con el circuito. No se puede conmutar una carga directa.
¿Cuánta corriente puede conmutar el interruptor?
El interruptor está diseñado para corrientes de conmutación muy bajas, ideal por ejemplo para un LED con 11 mA a 12 V. Cuanto menor sea la corriente, mayor será la vida útil: hasta 1 billón de ciclos de conmutación a 5 V / 1 mA y 10 mil millones a 5 V / 10 mA.
¿Cómo se define el punto de conmutación?
El contacto conmuta a una altura de nivel de aproximadamente 4 cm.
¿Cómo se monta el interruptor de flotador?
En vertical, inclinado como máximo 30°. Para el montaje vertical se recomienda el soporte de montaje opcional (artículo 300787). Como alternativa, el flotador puede fijarse mediante un pasamuros adecuado en una tubería o soporte.
¿Es resistente al agua el cable?
Según el fabricante, el cable LIYY utilizado solo es resistente al agua de forma breve. Es ignífugo, autoextinguible y resistente a muchos aceites y refrigerantes, pero debe tenderse en un entorno seco o en un tubo de protección.
¿Es adecuado el interruptor de flotador para humedad permanente o uso en líquidos?
Sí. Los interruptores de flotador están diseñados para entornos húmedos y el uso en líquidos. El modelo de acero inoxidable V2A es resistente a la corrosión y no requiere mantenimiento. A diferencia de los sensores con electrodos abiertos, no existe peligro de electrólisis.
¿Detecta el interruptor de flotador también agua destilada?
Sí. Como se trata de un contacto de conmutación accionado mecánicamente, la conductividad del líquido no es decisiva. El flotador funciona de forma fiable en todos los medios con una densidad mínima de 0,7 g/cm³, también con agua desmineralizada o líquidos que contienen aceite.
¿Cuánto dura la garantía?
Se aplica la garantía legal de al menos 2 años en la UE. Además, el fabricante Schabus ofrece una garantía de 5 años que se puede registrar en línea.
¿Preguntas sobre el mini interruptor de flotador SHT 8080?
Nuestro equipo de soporte en Alemania le asesora de forma gratuita sobre la selección, la instalación y la configuración.
Schabus SHT 8080 Miniinterruptor flotante activo de acero inoxidable V2A – Principio de conmutación «nivel lógico»
Datos generales
- Miniinterruptor flotante activo para la señalización del nivel de agua y la detección fiable del nivel de llenado
- Principio de conmutación: nivel lógico (HI/LO)
- Contacto de conmutación accionado mecánicamente
- Contacto de conmutación a partir de una altura de nivel de 4 cm
- Apto para depósitos, cisternas, pozos, sumideros de bombas y aplicaciones similares
- La conductividad del líquido no es determinante para su funcionamiento
- Apto para líquidos con una densidad de al menos 0,7 g/cm³
- Debido al principio de conmutación de contacto conmutador, no es necesario girar el cuerpo del flotador
Datos eléctricos
- Tensión de funcionamiento: 5–42 V DC
- Tensión de salida LO/HI: 0 V / Ub − 0,1 V
- Impedancia de salida: 1 kΩ
- Corriente de salida: máximo 20 mA; se recomienda una carga menor
- Salida con limitación de corriente para la conexión a circuitos electrónicos
- Utilizable directamente con circuitos que funcionan con niveles TTL
- Se requiere una lectura de alta impedancia del estado de conmutación
- Vida útil de conmutación: 1 billón de ciclos de conmutación a 5 V/1 mA o 10.000 millones de ciclos de conmutación a 5 V/10 mA
Datos mecánicos
- Material: acero inoxidable V2A / V4A, encapsulado con Wepuran®
- Grado de protección: IP67
- Longitud del cable: 4 m
- Tipo de cable: LIYY, 3 × 0,14 mm²
- Diámetro del cable: 3,8 mm
- Color del cable: blanco
- Montaje: vertical, con una inclinación máxima de 30°
Condiciones ambientales
- Temperatura de funcionamiento: −15 a +60 °C
Funcionamiento
- El miniinterruptor flotante activo se alimenta con una tensión de funcionamiento.
- Cuando se detecta agua y el flotador está elevado, el sensor emite un nivel de tensión equivalente a la tensión de funcionamiento menos 0,1 V.
- La salida está limitada en corriente mediante una resistencia y está diseñada para entradas de alta impedancia.
- El cambio de estado puede evaluarse mediante domótica, gestión técnica de edificios, controladores lógicos programables y placas de microcontrolador.
Compatibilidad y notas
- Apto para su evaluación mediante controladores electrónicos que funcionan con niveles TTL
- No apto para la conexión directa a detectores de agua Schabus
- Los detectores de agua Schabus están diseñados exclusivamente para sensores pasivos con contacto libre de potencial
- Una lectura de alta impedancia del estado de salida favorece un funcionamiento duradero y con poco desgaste
Contenido del suministro
- Miniinterruptor flotante activo Schabus SHT 8080
- Manual de instrucciones
- Material de montaje: 1 tornillo y 1 taco
- Instrucciones de seguridad
Instrucciones de seguridad
- Lea atentamente el manual de instrucciones antes de la instalación y la puesta en funcionamiento.
- Mantenga el material de embalaje fuera del alcance de los niños.
- No abra el aparato. No contiene piezas que puedan ser reparadas por el usuario.
