GX-H₂ - sensor de gas externo para la detección de hidrógeno (H₂)
125,21 €
El sensor de hidrógeno externo para detección de fugas – accesorio para los detectores de gas GX-A1+ y GX-HS
El Schabus GX-H₂ es un sensor de gas externo para la detección de hidrógeno (H₂, hydrogen) en interiores secos. Se utiliza como accesorio para los detectores de gas GX-A1+ y GX-HS y se conecta mediante una conexión RJ.
El sensor detecta fugas de H₂, por ejemplo en sistemas de climatización y bombas de calor, con una alta selectividad para el hidrógeno. Es pequeño, tiene un bajo consumo de corriente y se integra rápidamente en los sistemas de alarma de gas Schabus.
El GX-H₂ no está certificado EX y no debe utilizarse en zonas con riesgo de explosión.
Nota importante: El GX-H₂ solo puede utilizarse en combinación con un detector de gas GX-A1+ o GX-HS. No debe utilizarse en zonas con riesgo de explosión y no está certificado EX. El montaje debe ser realizado por un técnico cualificado.
Gas invisible – seguridad visible
El GX-H₂ informa de forma temprana del hidrógeno que se escapa al detector de gas conectado.
Detección de hidrógeno
Sensor de gas H₂ externo para la detección de fugas en interiores secos.
Alta selectividad
Máxima sensibilidad al hidrógeno, sin sensibilidad cruzada en aire normal de habitación y apenas a los etanoles.
Sensor MOS externo
Sensor de tipo MOS con circuito simple, tamaño reducido y bajo consumo de corriente.
Umbral de activación 10 % LIE
Umbral de activación 10 % LIE (0,4 % = 4,5 V). Límite inferior de explosividad (LIE) 4 %, límite superior de explosividad (LSE) 75,6 %.
Conexión RJ
La integración en GX-A1+ y GX-HS se realiza de forma sencilla mediante una conexión RJ.
Cable de sensor de 2,5 m
Cable con Ø 3,5 mm, prolongable si es necesario. Deben respetarse las secciones mínimas.
Para instalaciones con H₂
Para sistemas de climatización y bombas de calor, salas de baterías, instalaciones de investigación y ensayo, así como plantas industriales con tecnología H₂.
Made in Germany
Diseñado específicamente para la detección de H₂, con límites de uso claramente definidos.
Por qué es importante la supervisión del hidrógeno
El hidrógeno es invisible. Una detección temprana ayuda a reconocer a tiempo estados críticos para la seguridad.
- El hidrógeno es altamente inflamable
- El hidrógeno tiene un tamaño molecular muy pequeño
- El hidrógeno es considerablemente más ligero que el aire, según el fabricante 14 veces más ligero
- Por ello, el hidrógeno que se escapa se acumula preferentemente en la zona del techo
- Una detección temprana reconoce a tiempo defectos técnicos, fugas y estados críticos para la seguridad
Así funciona el sensor
El GX-H₂ suministra al detector de gas una señal de tensión que aumenta con la concentración de hidrógeno.
- El sensor es alimentado con 5 V DC por el detector de gas
- Tras aplicar la tensión de alimentación, el sensor necesita un tiempo de calentamiento
- La salida del sensor suministra una señal de 0,4 a 4,5 V DC
- Con un 10 % LIE el detector de gas se activa
- El sensor no muestra sensibilidad cruzada en aire normal de habitación y apenas sensibilidad cruzada a los etanoles
- El sensor muestra una sensibilidad excepcionalmente alta al hidrógeno

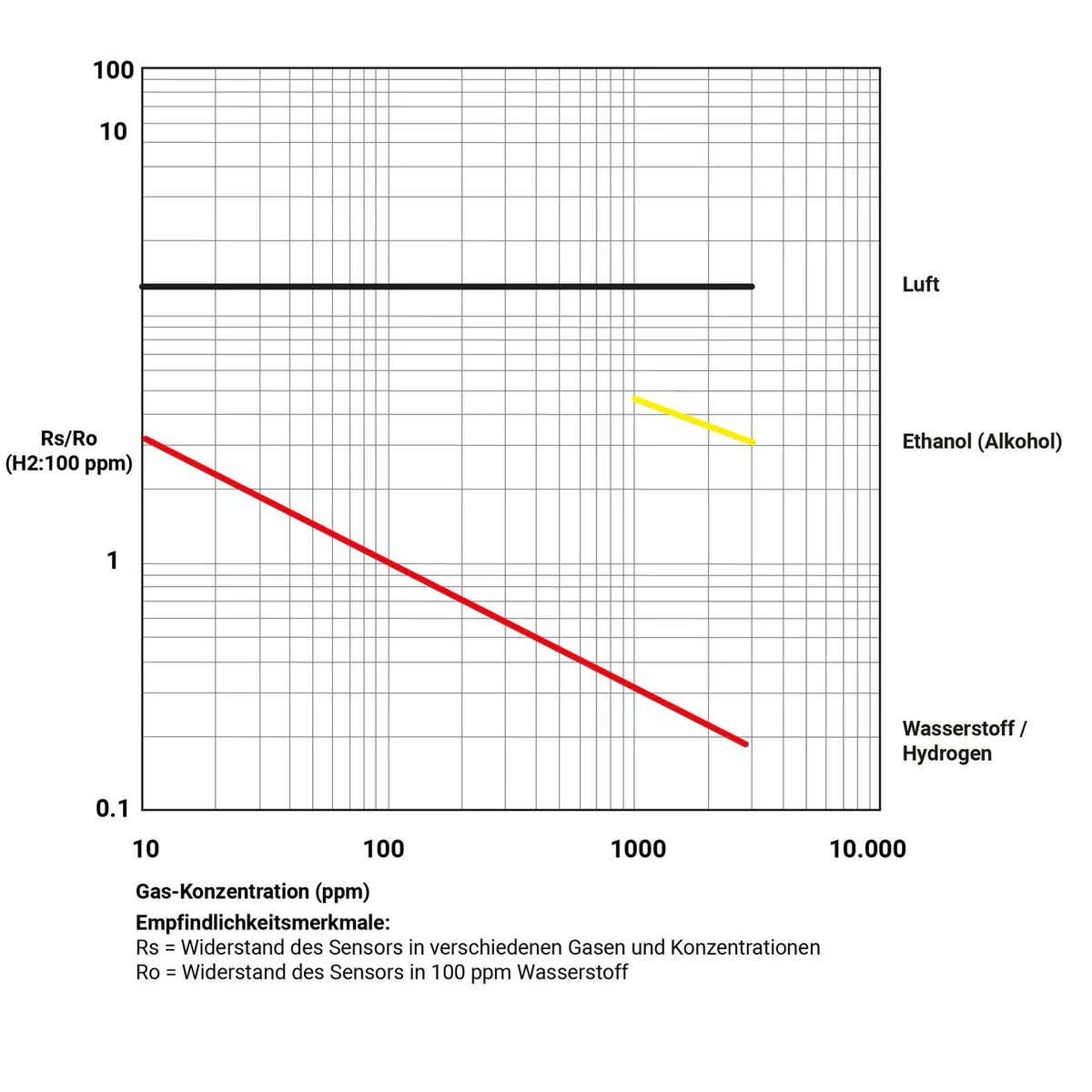

- El diagrama de sensibilidad de las instrucciones de funcionamiento compara la resistencia del sensor (Rs/Ro) en aire, etanol e hidrógeno, referida a 100 ppm de hidrógeno
- Las concentraciones de gas frecuentes y elevadas reducen con el tiempo la sensibilidad y disminuyen la vida útil
Qué incluye la caja
El sensor se suministra con cable de sensor y el material de fijación.
- Sensor de gas GX-H2 con cable de sensor de 2,5 m
- Material de montaje (tornillo y taco)
- Instrucciones de funcionamiento
Cómo está construido el GX-H₂
El GX-H₂ es un sensor externo compacto con cable de alimentación conectado de forma fija.
Carcasa de sensor compacta
La carcasa mide 52 × 27 × 29 mm (L × An × Al), el grado de protección es IP 20. En el sensor están impresos la designación de tipo GX-H2, la inscripción «Detector for Hydrogen» y la fecha de prueba (mes/año).
Sensor MOS externo
El sensor de tipo MOS funciona a 5,0 ± 0,2 V DC, consume máx. 300 mA y tiene una potencia de calentamiento de 280 mW (a 5,0 V DC). Su salida suministra de 0,4 a 4,5 V. Su rango de funcionamiento es de −20 °C a +40 °C (óptimo 20 °C).
Fijación
El sensor se fija con tornillo y taco, que están incluidos en el suministro.
Cable de conexión con conexión RJ
El cable del sensor tiene 2,5 m de longitud (Ø 3,5 mm). Los conductores: marrón = Vin + (+5 V DC ± 0,1 V), blanco = VOut (salida del sensor 0,4–4,5 V DC), verde = GND. La conexión RJ sirve para la conexión al detector de gas.
Montaje y conexión
El montaje debe ser realizado por un técnico cualificado. Lea detenidamente las instrucciones de funcionamiento antes del montaje y la puesta en servicio.
Colocar el sensor
- Montar el sensor a una altura de 15–30 cm por debajo del techo (en el tercio superior de la habitación), ya que el hidrógeno es considerablemente más ligero que el aire.
- Según el fabricante, la distancia a la calefacción de gas o a la caldera no debe superar los 4 m.
- Respetar obligatoriamente la altura de montaje prescrita.
- Utilizar únicamente en interiores secos.
Conectar el sensor
- Conectar el sensor mediante la conexión RJ al detector de gas GX-A1+ o GX-HS. La conexión se describe en el manual de uso del detector de gas GX correspondiente.
- Tras aplicar la tensión de alimentación al sistema de alarma de gas, el sensor necesita un tiempo de calentamiento.
Prolongar el cable del sensor
Los cables del sensor tienen de serie 2,5 m de longitud. Para la prolongación debe utilizarse un cable de 3 conductores. Se aplican las siguientes secciones mínimas:
- 3 × 0,75 mm²: longitud máxima 10 m
- 3 × 1,5 mm²: longitud máxima 20 m
Tenga en cuenta: En el punto de entrega al sensor deben estar presentes al menos 5 V ± 0,1 V, también con cable prolongado (p. ej. 20 m entre el detector de gas y el sensor).
No montar
El sensor no debe montarse en los siguientes lugares:
- Lugares que podrían impedir la activación de la alarma en caso de escape de gas (p. ej. detrás de cortinas o en armarios)
- Junto a una puerta, ventanas, ventilación, ventilador, hornos, etc.
- En zonas donde el polvo o la suciedad puedan poner el sensor fuera de servicio
- En zonas donde de forma estándar exista una concentración de gas constantemente elevada
Prueba de función, sustitución y comportamiento en caso de alarma
Prueba de función y cuidado
- Realizar una prueba de función con una fuente segura de gas de prueba H₂ (spray de prueba) según las indicaciones del fabricante
- Sostener la fuente de gas 10–20 cm por encima del sensor y dejar actuar el gas brevemente
- Nunca dirigir hidrógeno puro de botellas a presión o cartuchos directamente sobre el sensor
- El fabricante recomienda realizar la prueba cada 6 meses
- Eliminar el polvo regularmente soplándolo del sensor
- Proteger el sensor de la humedad, de corrientes de aire a presión y de corrientes de aire
- Observar la fecha de prueba (mes/año) indicada en el sensor y devolver el sensor a Elektrotechnik Schabus para la prueba de fábrica o la sustitución
- Sustituir el sensor por seguridad a más tardar a los 5 años (vida útil aprox. 5 años)
Comportamiento en caso de alarma
- No desenchufar el detector de alarma
- No poner en funcionamiento ningún otro aparato eléctrico
- No encender ninguna llama abierta ni extinguir fuegos abiertos
- Garantizar aire fresco: mantener la calma, abrir todas las puertas y ventanas y ventilar a fondo la habitación o la casa
- Si la alarma continúa o se repite, evacuar el edificio y dejar abiertas todas las ventanas y puertas. Asegurarse de que todas las personas de la casa estén advertidas
- Inspeccionar la habitación o la casa en busca de posibles focos de incendio
- Eliminar la causa del escape de gas. En caso de dudas, avisar al especialista en suministro de energía
- También en el manejo del hidrógeno se aplica el Reglamento sobre sustancias peligrosas (GefStoffV)
Indicaciones del fabricante
- Leer detenidamente las instrucciones de funcionamiento antes del montaje y la puesta en servicio y conservarlas
- El sensor no está certificado EX y no es adecuado para zonas con riesgo de explosión
- El sensor funciona en habitaciones secas (humedad del aire no condensante)
- Nunca exponer el sensor a gas refrigerante puro
- No exponer el sensor de forma permanente a concentraciones elevadas de gas: ello reduce la sensibilidad y acorta la vida útil
- No abrir el dispositivo; no contiene piezas que el usuario pueda mantener
- El material de embalaje no es un juguete y debe mantenerse fuera del alcance de los niños
- Previsto para zonas residenciales, comerciales e industriales, así como para pequeñas empresas conectadas a la red pública de baja tensión
- Evitar la humedad (agua de salpicaduras o de lluvia), el polvo y la exposición directa al sol sobre el dispositivo. Temperatura de almacenamiento −20 °C a +60 °C
- Limpiar solo con un paño de lino seco; en caso de suciedad intensa, ligeramente humedecido; no utilizar productos de limpieza que contengan disolventes
- El fabricante no se hace responsable de daños o pérdidas resultantes de que, a pesar de una concentración elevada de gas, el detector de gas no emita una señal de alarma
- La declaración CE está disponible para su descarga en la página web del fabricante
Garantía legal, garantía y eliminación
El dispositivo está cubierto por la garantía legal de al menos 2 años en la UE. El fabricante Elektrotechnik Schabus ofrece además una garantía de 5 años que se puede registrar en línea. Las reparaciones y las piezas de recambio están disponibles directamente del fabricante.
En caso de defecto, póngase en contacto con el fabricante e indique su dirección completa así como el motivo de la devolución. Dentro de Alemania recibirá gratuitamente una etiqueta de devolución por correo electrónico. No se aceptan paquetes a portes debidos; las devoluciones no justificadas se cargarán posteriormente. En caso de garantía legal, el dispositivo debe enviarse con descripción del fallo, justificante de compra, así como dirección y dirección de entrega.
El dispositivo no debe desecharse con la basura doméstica. El símbolo del contenedor de basura tachado recuerda el uso de los sistemas de recogida de residuos de aparatos eléctricos y electrónicos (n.º WEEE DE91394868).
Por qué es adecuado el GX-H₂
Especialmente para H₂
Alta selectividad hacia el hidrógeno.
Integración sencilla
Integrable rápidamente en sistemas GX, conexión mediante conexión RJ.
Diseño compacto
Tamaño reducido y bajo consumo de corriente.
Límites de uso claros
Los límites de uso y las indicaciones de montaje están claramente definidos.
Longitud de cable flexible
Cable de sensor de 2,5 m, prolongable hasta 20 m con la sección adecuada.
Made in Germany
Reparación y piezas de recambio directamente del fabricante.
Ámbitos de aplicación
- Fugas de H₂ en sistemas de climatización
- Fugas de H₂ en sistemas de bombas de calor
- Salas de baterías
- Zonas de carga de baterías de plomo
- Almacenamiento de hidrógeno
- Instalaciones de investigación y ensayo, laboratorios
- Plantas industriales con tecnología H₂
- Instalaciones técnicas en interiores secos
El Schabus GX-H₂ detecta el hidrógeno que se escapa en la zona del techo, donde se acumula preferentemente.
Detectores de gas con los que se opera el GX-H₂
- GX-A1+ – detector de gas de Schabus
- GX-HS – detector de gas de Schabus
Preguntas frecuentes
¿Con qué aparatos se puede operar el GX-H₂?
El GX-H₂ solo puede utilizarse en combinación con los detectores de gas GX-A1+ o GX-HS. Es un sensor externo y se conecta mediante una conexión RJ. La conexión se describe en el manual de uso del detector de gas GX correspondiente.
¿Dónde debe montarse el sensor?
Como el hidrógeno es más ligero que el aire, el sensor se monta en el tercio superior de la habitación, a una altura de 15–30 cm por debajo del techo. La altura de montaje prescrita debe respetarse obligatoriamente.
¿Puede utilizarse el sensor en zonas con riesgo de explosión?
No. El GX-H₂ no está certificado EX y no debe utilizarse en zonas con riesgo de explosión. Funciona en habitaciones secas.
¿Cómo está cableado el cable?
Marrón = Vin + (+5 V DC ± 0,1 V), blanco = VOut (salida del sensor 0,4–4,5 V DC), verde = GND.
¿Puedo prolongar el cable del sensor?
Sí. Para la prolongación debe utilizarse un cable de 3 conductores: con 3 × 0,75 mm² la longitud máxima es de 10 m, con 3 × 1,5 mm² un máximo de 20 m. En el punto de entrega al sensor deben estar presentes al menos 5 V ± 0,1 V.
¿Reacciona el sensor también a otros gases?
El sensor tiene una alta selectividad hacia el hidrógeno. No muestra sensibilidad cruzada en aire normal de habitación y apenas sensibilidad cruzada a los etanoles, pero una sensibilidad excepcionalmente alta al hidrógeno.
¿Cómo pruebo el sensor?
Con una fuente segura de gas de prueba H₂ (spray de prueba) según las indicaciones del fabricante: sostener la fuente de gas 10–20 cm por encima del sensor y dejar actuar el gas brevemente. Nunca dirigir hidrógeno puro de botellas a presión o cartuchos directamente sobre el sensor. El fabricante recomienda realizar la prueba cada 6 meses.
¿Cuánto dura el sensor?
La vida útil es de aprox. 5 años. El sensor debe sustituirse por seguridad a más tardar a los 5 años. Las concentraciones de gas frecuentes y elevadas reducen la sensibilidad y la vida útil. Observe la fecha de prueba (mes/año) indicada en el sensor y devuelva el sensor a Elektrotechnik Schabus para la prueba de fábrica o la sustitución.
¿Qué debe hacerse en caso de alarma?
No desenchufar el detector de alarma, no poner en funcionamiento ningún otro aparato eléctrico y no encender ninguna llama abierta. Garantizar aire fresco, abrir todas las puertas y ventanas y ventilar a fondo. Si la alarma continúa o se repite, evacuar el edificio y advertir a todas las personas. En caso de dudas, avisar al especialista en suministro de energía.
¿Cuánto dura la garantía?
Se aplica la garantía legal de al menos 2 años en la UE. Además, el fabricante Schabus ofrece una garantía de 5 años que se puede registrar en línea.
¿Preguntas sobre el sensor de hidrógeno GX-H₂?
Nuestro equipo de soporte en Alemania le asesora de forma gratuita sobre la selección, la instalación y la configuración.
MOS-Gassensor
Der MOS-Gassensor dient zur Detektion brennbarer Gase und Wasserstoff (H₂) mit hoher Empfindlichkeit. Er arbeitet im weiten Funktionsbereich und bietet eine stabile Ausgangsspannung für präzise Messungen.
Technische Daten
- Betriebsspannung: 5.0 ± 0,2 V DC
- Stromaufnahme: max. 300 mA
- Sensor-Typ: MOS
- Ausgangsspannung: 0,4 – 4,5 V
- Explosionsgrenzen: UEG 4 %, OEG 75,6 %
- Auslöseschwelle: 10 % UEG, 0,4 % = 4,5 V
- Heizleistungsverbrauch: 280 mW (VH = 5,0 V DC)
- Luftfeuchtigkeit (Umgebung): 5–90 % RH (nicht kondensierend)
- Funktionsbereich: -20 °C bis +40 °C, optimal 20 °C
- Feuchtigkeit: 15–85 % rel. Hg, nicht kondensierend
- Lagertemperatur: -20 °C bis +60 °C
- Höchste Empfindlichkeit: Wasserstoff H₂
- Lebensdauer: ca. 5 Jahre
- Schutzart: IP20
- Kabellänge: max. 2,5 m
- Kabeldurchmesser: 3,5 mm
- Außenmaße (L x B x H): 52 × 27 × 29 mm
- Kabelbelegung:
- Braun: Vin + (+5 V DC ±0,1 V)
- Weiß: VOut (Sensorausgang 0,4–4,5 V DC)
- Grün: GND
