Sensor de gas GX-CO
79,83 €
El sensor externo de monóxido de carbono para el monitoreo técnico – Accesorio para los dispositivos de alarma de gas GX-A1+ y GX-HS
El Schabus GX-CO es un sensor de gas externo para la detección de monóxido de carbono (CO) y humo en el aire ambiente. Se utiliza como accesorio para los dispositivos de alarma de gas GX-A1+ y GX-HS y se conecta mediante una conexión de enchufe RJ en el cable.
En combinación con las centrales de alarma de gas, el sensor permite un monitoreo continuo de instalaciones técnicas con posibles fuentes de CO, por ejemplo en salas de calderas, salas técnicas o garajes subterráneos. Es compacto, tiene un bajo consumo de energía y se integra fácilmente en los sistemas de alarma de gas Schabus.
El GX-CO no debe utilizarse en atmósferas potencialmente explosivas.
Nota importante: El GX-CO solo puede utilizarse en combinación con un dispositivo de alarma de gas GX-A1+ o GX-HS. Es un sensor de monitoreo técnico para centrales de alarma de gas y no sustituye a un detector de CO independiente y certificado según normas para la protección directa de personas. No debe utilizarse en atmósferas potencialmente explosivas. La instalación debe ser realizada por un especialista cualificado.
Peligro detectado – peligro eliminado
El GX-CO informa de forma temprana sobre monóxido de carbono y humo al dispositivo de alarma de gas conectado.
Detección de CO y humo
Sensor de gas externo para la detección de monóxido de carbono (CO) y humo en el aire ambiente.
Conexión de enchufe RJ
El cable está equipado con una conexión de enchufe RJ, lo que facilita la integración en GX-A1+ y GX-HS.
Cable de sensor de 2,5 m
El cable de conexión puede alargarse si es necesario. Deben respetarse las secciones mínimas.
Amplio espectro
El sensor tiene altas sensibilidades cruzadas y reacciona de forma diferente según el medio a diversos gases y vapores.
Compacto y robusto
Tamaño reducido, bajo consumo de energía y construcción robusta.
Para instalaciones técnicas
Para salas de calderas, salas técnicas, garajes subterráneos, talleres y edificios con posibles fuentes de CO.
Fabricado en Alemania
Directamente del fabricante Elektrotechnik Schabus, incluyendo reparación y piezas de recambio.
Por qué es crucial el monitoreo de CO
El monóxido de carbono es imperceptible. Una detección temprana ayuda a reconocer los peligros a tiempo.
- El monóxido de carbono es incoloro, inodoro e insípido
- Se produce por combustión incompleta
- Es perjudicial para la salud incluso en bajas concentraciones
- El monóxido de carbono también se produce durante el desarrollo de humo en incendios
Fuentes típicas de peligro
- Calefacciones de gas y aceite
- Chimeneas abiertas
- Estufas de leña
- Motores de combustión
- Generadores de emergencia
- Plantas de cogeneración
Cómo funciona el sensor
El GX-CO monitorea el aire ambiente y suministra la señal de medición al dispositivo de alarma de gas conectado.
- El sensor se alimenta y se conecta a través del dispositivo de alarma de gas GX-A1+ o GX-HS
- Monitorea de forma continua el aire ambiente en busca de monóxido de carbono y humo
- El dispositivo de alarma de gas evalúa la señal y avisa en caso de concentraciones elevadas
- El sensor reacciona de forma diferenciada según el medio a diversos gases y vapores
- Muestra una sensibilidad especialmente alta a alcoholes y disolventes orgánicos
- También existe una mayor sensibilidad al vapor de etanol y a los vapores de alcohol

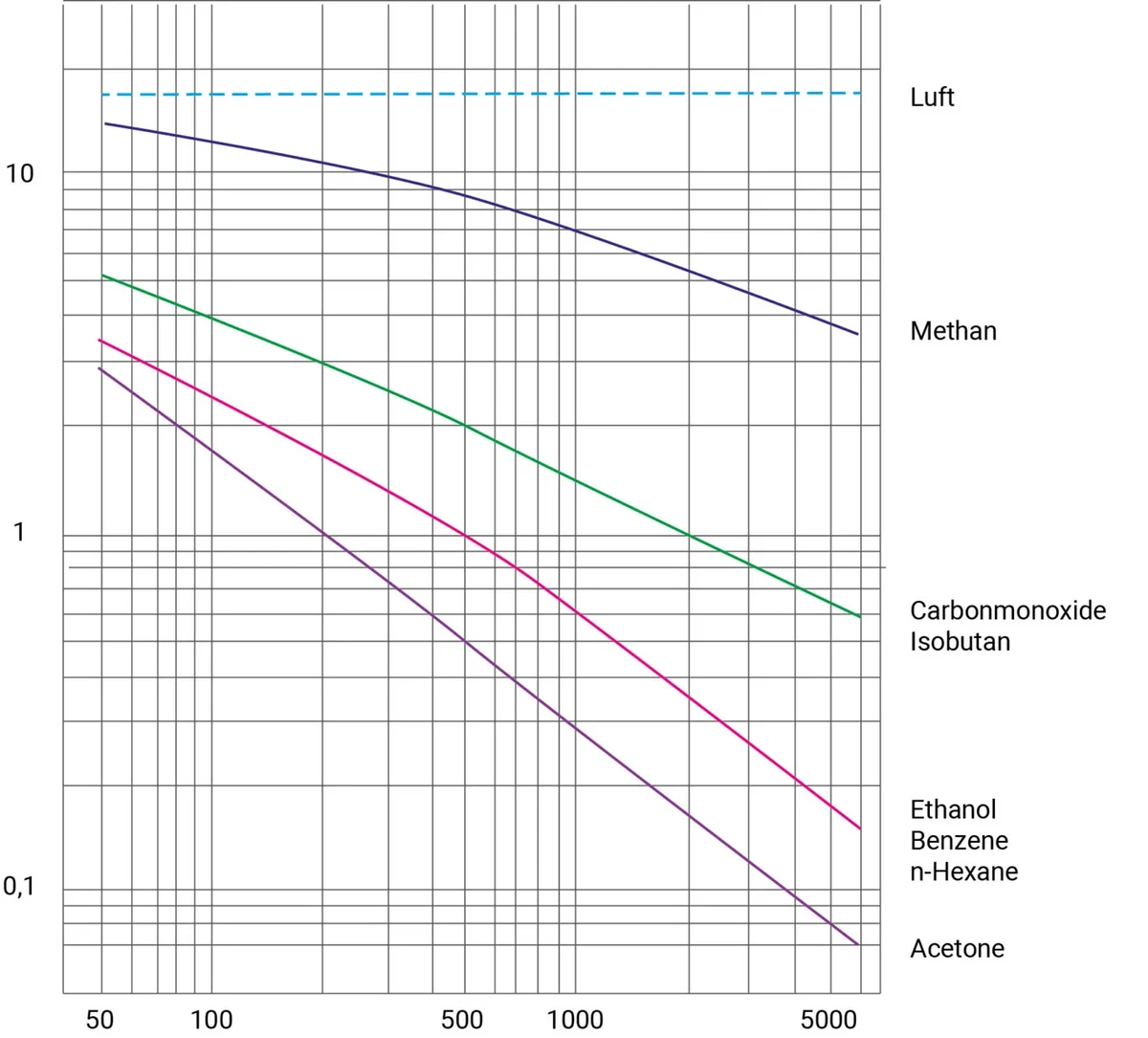

- El diagrama de sensibilidad en las instrucciones de uso muestra el perfil de sensibilidad al vapor de etanol, así como a diversos gases y vapores
- Esta sensibilidad cruzada debe tenerse en cuenta al instalar en entornos correspondientes
Qué se incluye en la caja
El sensor se suministra con cable de sensor y material de montaje.
- Sensor de gas GX-CO
- Material de montaje (tornillo y taco)
- Instrucciones de uso
Solo utilizable en combinación con GX-A1+ o GX-HS.

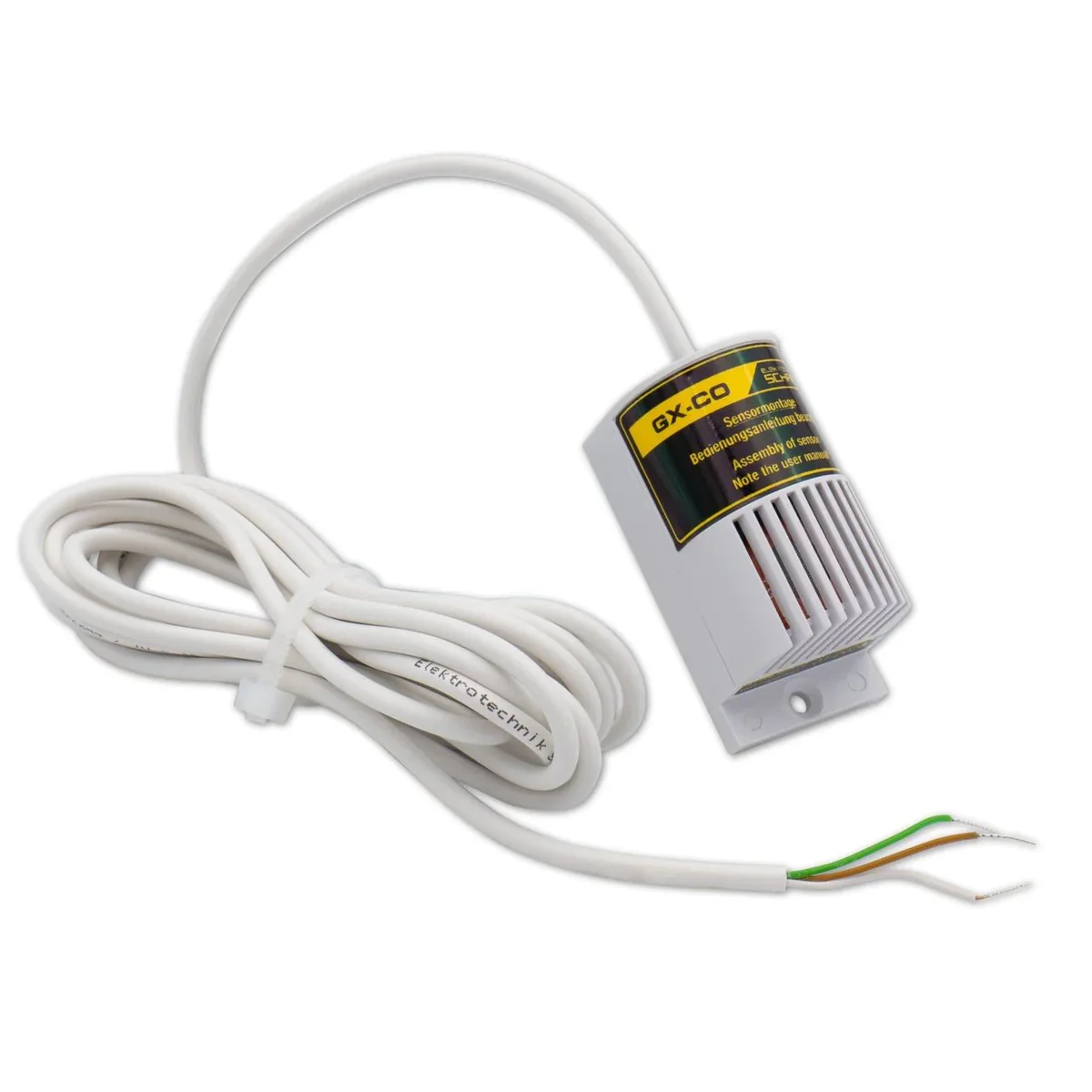

Cómo está construido el GX-CO
El GX-CO es un sensor externo compacto con cable de conexión fijado permanentemente.
Carcasa compacta del sensor
La carcasa de plástico de color claro lleva en la parte frontal una etiqueta con la denominación de tipo GX-CO y una indicación sobre el montaje del sensor y las instrucciones de uso. Está destinada únicamente a locales interiores secos. En el sensor también se indica una fecha de prueba.
Ranuras de ventilación
En la carcasa se encuentran ranuras de ventilación a través de las cuales el aire ambiente llega al elemento sensor. No deben taparse y el polvo o la suciedad no deben obstruirlas.
Lengüeta de fijación
En la parte inferior de la carcasa se encuentra una lengüeta de fijación con orificio. El sensor se fija con el tornillo y el taco incluidos en el suministro.
Cable de conexión con conexión de enchufe RJ
El cable del sensor tiene una longitud de 2,5 m y está conectado permanentemente al sensor. Los conductores: marrón = Vin+, blanco = VOut, verde = GND. La conexión de enchufe RJ en el cable sirve para la conexión al dispositivo de alarma de gas.
Montaje y conexión
La instalación debe ser realizada por un especialista cualificado. Lea detenidamente las instrucciones de uso antes del montaje y la puesta en marcha y siga las indicaciones de seguridad.
Posicionamiento del sensor
- Instale el sensor únicamente en locales interiores secos y colóquelo correctamente según el tipo de gas para garantizar el correcto funcionamiento del dispositivo de alarma.
- Monte el sensor externo lo más cerca posible del aparato de combustión a monitorear o del conducto de humos, chimenea o tubo de chimenea, pero aprox. 15–30 cm por debajo del techo, ya que los gases que escapan están calientes y ascienden inicialmente hacia arriba.
- Debe respetarse estrictamente la altura de montaje prescrita.
- El cable del sensor debe instalarse de forma fija como cableado superficial.
Conexión del sensor
- Conecte el sensor al dispositivo de alarma de gas GX-A1+ o GX-HS mediante la conexión de enchufe RJ. La conexión se describe en las instrucciones de uso del dispositivo de alarma de gas.
Prolongación del cable del sensor
Los cables de los sensores tienen de serie una longitud de 2,5 m. Para la prolongación debe utilizarse un cable de 3 polos. Se aplican las siguientes secciones mínimas:
- 3 × 0,75 mm²: longitud máxima 10 m
- 3 × 1,5 mm²: longitud máxima 20 m
Para la prolongación, el fabricante recomienda el cable de control LIYY (N.º art. 300780).
Tenga en cuenta obligatoriamente: En el punto de transferencia al sensor deben estar presentes al menos 5 V ± 0,1 V, incluso con cable prolongado (p. ej. 20 m entre el detector de gas y el sensor).
No montar
El sensor no debe montarse en las siguientes ubicaciones:
- Lugares que podrían impedir la activación de la alarma en caso de fuga de gas (p. ej. detrás de cortinas o en armarios)
- Directamente junto a una cocina o encima de un fregadero
- Junto a una puerta, ventanas, ventilación, ventilador, aire acondicionado, etc.
- En zonas donde el polvo o la suciedad puedan dejar fuera de servicio el sensor
- En atmósferas potencialmente explosivas
Prueba de funcionamiento, falsas alarmas y comportamiento en caso de alarma
Prueba de funcionamiento y cuidado
- Por motivos de seguridad, el fabricante recomienda realizar la prueba de funcionamiento mensualmente
- Limpie el sensor regularmente soplando el polvo
- Observe la fecha de prueba indicada en el sensor y envíe el sensor a Elektrotechnik Schabus para la prueba de fábrica y el reemplazo
- Evite la humedad (agua de salpicaduras o de lluvia), el polvo y la luz solar directa sobre el dispositivo
- Limpie únicamente con un paño de lino seco; si está muy sucio, ligeramente humedecido; no utilice agentes de limpieza con disolventes
Falsas alarmas
El sensible sensor del sistema también reacciona a otros medios gaseosos. Lo siguiente puede provocar una falsa alarma:
- El uso de aerosoles (gas propulsor en sprays para el cabello, desinfección, etc.)
- Humo de tabaco intenso (p. ej. una partida de cartas con fumadores)
- Vapores de cocina
Comportamiento en caso de alarma
- No desenchufe el dispositivo de alarma
- No ponga en funcionamiento ningún otro aparato eléctrico
- No encienda ninguna llama abierta ni apague fuegos abiertos
- Asegure aire fresco: mantenga la calma, abra todas las puertas y ventanas y ventile a fondo la habitación o la casa
- Si la alarma continúa o se produce de nuevo, evacúe el edificio y deje abiertas todas las ventanas y puertas. Asegúrese de que todas las personas de la casa estén advertidas
- Investigue la habitación o la casa en busca de posibles focos de incendio
- El monóxido de carbono se produce durante el desarrollo de humo en incendios. Importante: Todas las personas deben abandonar la casa
- Elimine la causa de la fuga de gas. En caso de dudas, avise al especialista en suministro energético
- En caso de alarma persistente o repetida, contacte con el especialista en suministro energético o con los bomberos
- Proporcione ayuda médica a todas las personas que muestren síntomas de intoxicación por monóxido de carbono e indique que se sospecha la inhalación de monóxido de carbono
- Vuelva a poner en funcionamiento el aparato de combustión solo después de que una persona competente lo haya comprobado y autorizado de nuevo su uso
Indicaciones del fabricante
- Lea detenidamente las instrucciones de uso antes del montaje y la puesta en marcha y consérvelas; forman parte del producto
- El sensor es un sensor de monitoreo técnico y no sustituye a un detector de CO independiente y certificado según normas para la protección directa de personas
- El sensor no es adecuado para atmósferas potencialmente explosivas
- El sensor está destinado únicamente a locales interiores secos
- No abra el dispositivo; no contiene piezas que puedan ser mantenidas por el usuario
- El material de embalaje no es un juguete y debe mantenerse alejado de los niños
- El dispositivo no está aprobado para un uso distinto al descrito
- Previsto para zonas residenciales (casas, pisos, habitaciones), locales comerciales y de negocios (tiendas, hipermercados), pequeñas empresas (talleres, centros de servicios) con conexión a la red pública de baja tensión
- El fabricante no se hace responsable de daños o pérdidas de cualquier tipo, p. ej. daños individuales o consecuentes, que resulten del hecho de que no se emita ninguna señal de alarma por el detector de gas a pesar de una concentración elevada de gas
- La declaración de conformidad está disponible para su descarga en la página web del fabricante
Garantía legal, garantía, devolución y eliminación
Al dispositivo se aplica la garantía legal de al menos 2 años en la UE. El fabricante Elektrotechnik Schabus ofrece además una garantía de 5 años que puede registrarse en línea. Existe un derecho de desistimiento de 14 días. La reparación y las piezas de recambio están disponibles directamente del fabricante, incluso más allá de la garantía legal.
El fabricante repara o sustituye el dispositivo de forma gratuita en caso de reclamación de garantía si se cumple lo siguiente: El dispositivo se envía con descripción del fallo, justificante de compra y dirección y dirección de entrega (nombre, número de teléfono, calle, número de casa, código postal, ciudad, país), suficientemente embalado (el fabricante no asume ninguna responsabilidad por daños o pérdidas durante el envío) y utilizado de acuerdo con las instrucciones de uso. No se asume ninguna responsabilidad por daños causados por accidente, uso indebido, modificación o negligencia.
En caso de defecto, póngase en contacto con el fabricante e indique su dirección completa y el motivo de la devolución. Dentro de Alemania recibirá de forma gratuita una etiqueta de devolución por correo electrónico. No se aceptan paquetes a portes debidos; las devoluciones injustificadas que no constituyan un caso de reclamación se cargarán posteriormente.
El dispositivo no debe desecharse con la basura doméstica. El símbolo de la papelera tachada recuerda el uso de los sistemas de recogida de residuos de aparatos eléctricos y electrónicos (N.º WEEE 91394868). El producto puede contener sustancias peligrosas para la salud y el medio ambiente. Información sobre sistemas de recogida, reutilización y reciclaje puede obtenerse en el servicio de asesoramiento sobre residuos de su ciudad o del fabricante.
Por qué es adecuado el GX-CO
Para CO y humo
Detección de monóxido de carbono y humo en instalaciones técnicas.
Integración sencilla
Rápidamente integrable en los sistemas de alarma de gas Schabus, conexión mediante conexión de enchufe RJ.
Diseño compacto
Tamaño reducido y bajo consumo de energía.
Longitud de cable flexible
Cable de sensor de 2,5 m, prolongable hasta 20 m con la sección adecuada.
Límites de uso claros
Los límites de uso, las instrucciones de montaje y el comportamiento en caso de alarma están descritos de forma clara.
Fabricado en Alemania
Reparación y piezas de recambio directamente del fabricante.
Ámbitos de aplicación
- Salas de calderas con quemadores de gas o aceite
- Habitaciones con chimeneas abiertas o estufas de leña
- Garajes subterráneos
- Talleres con motores de combustión en funcionamiento
- Instalaciones con generadores de emergencia
- Instalaciones con plantas de cogeneración
- Salas técnicas
- Edificios residenciales con posibles fuentes de CO
El Schabus GX-CO monitorea instalaciones técnicas con posibles fuentes de CO e informa sobre monóxido de carbono y humo al dispositivo de alarma de gas conectado.
Dispositivos de alarma de gas con los que se opera el GX-CO
- GX-A1+ – Central de alarma de gas de Schabus
- GX-HS – Dispositivo de señalización de Schabus
Preguntas frecuentes
¿Con qué dispositivos puede operarse el GX-CO?
El GX-CO solo puede utilizarse en combinación con los dispositivos de alarma de gas GX-A1+ o GX-HS. Es un sensor externo y se conecta mediante una conexión de enchufe RJ. La conexión se describe en las instrucciones de uso del respectivo dispositivo de alarma de gas.
¿Sustituye el GX-CO a un detector de CO?
No. El GX-CO es un sensor de monitoreo técnico para centrales de alarma de gas. No sustituye a un detector de CO independiente y certificado según normas para la protección directa de personas.
¿Dónde debe montarse el sensor?
Lo más cerca posible del aparato de combustión a monitorear o del conducto de humos, chimenea o tubo de chimenea, pero aprox. 15–30 cm por debajo del techo. Debe respetarse estrictamente la altura de montaje prescrita, y el cable del sensor debe instalarse de forma fija como cableado superficial.
¿Puede utilizarse el sensor en atmósferas potencialmente explosivas?
No. El GX-CO no debe utilizarse en atmósferas potencialmente explosivas. Está destinado únicamente a locales interiores secos.
¿Cómo está asignado el cable?
Marrón = Vin+, blanco = VOut, verde = GND. La conexión de enchufe RJ en el cable sirve para la conexión al dispositivo de alarma de gas.
¿Puedo prolongar el cable del sensor?
Sí. Para la prolongación debe utilizarse un cable de 3 polos: Con 3 × 0,75 mm² la longitud máxima es de 10 m, con 3 × 1,5 mm² un máximo de 20 m. En el punto de transferencia al sensor deben estar presentes al menos 5 V ± 0,1 V. El fabricante recomienda el cable de control LIYY (N.º art. 300780).
¿Reacciona el sensor también a otros gases?
Sí. El sensor reacciona de forma diferente según el medio a diversos gases y vapores. Muestra una sensibilidad especialmente alta a alcoholes, vapor de etanol y disolventes orgánicos. Esto debe tenerse en cuenta al instalar en entornos correspondientes.
¿De dónde puede provenir una falsa alarma?
El uso de aerosoles (gas propulsor en sprays para el cabello, desinfección, etc.), humo de tabaco intenso (p. ej. una partida de cartas con fumadores) y vapores de cocina pueden provocar una falsa alarma.
¿Cómo cuido y pruebo el sensor?
El fabricante recomienda realizar la prueba de funcionamiento mensualmente. Retire regularmente el polvo del sensor soplando. Observe la fecha de prueba en el sensor y envíe el sensor a Elektrotechnik Schabus para la prueba de fábrica y el reemplazo. Para la limpieza de la carcasa utilice únicamente un paño de lino seco; si está muy sucio, ligeramente humedecido; no utilice agentes de limpieza con disolventes.
¿Qué debo hacer en caso de alarma?
No desenchufe el dispositivo de alarma, no ponga en funcionamiento ningún otro aparato eléctrico y no encienda ninguna llama abierta. Asegure aire fresco, abra todas las puertas y ventanas y ventile a fondo. Si la alarma continúa o se produce de nuevo, evacúe el edificio y advierta a todas las personas. En caso de síntomas de intoxicación por monóxido de carbono, busque ayuda médica e indique la sospecha. En caso de alarma persistente o repetida, contacte con el especialista en suministro energético o con los bomberos. Vuelva a poner en funcionamiento el aparato de combustión solo después de la autorización de una persona competente.
¿Cuánto tiempo es válida la garantía?
Se aplica la garantía legal de al menos 2 años en la UE. Además, el fabricante Schabus ofrece una garantía de 5 años que puede registrarse en línea.
¿Qué hago en caso de un defecto?
Póngase en contacto con el fabricante e indique su dirección completa y el motivo de la devolución. Dentro de Alemania recibirá de forma gratuita una etiqueta de devolución por correo electrónico. No se aceptan paquetes a portes debidos. En caso de garantía legal, el dispositivo debe enviarse con descripción del fallo, justificante de compra y dirección y dirección de entrega.
¿Preguntas sobre el sensor de monóxido de carbono GX-CO?
Nuestro equipo de soporte en Alemania le asesora de forma gratuita sobre la selección, instalación y configuración.
Sensor de gas GX-CO
El sensor de gas GX-CO está diseñado para la detección de monóxido de carbono (CO) y funciona de manera catalítica. Su vida útil depende de las condiciones ambientales; por favor, tenga en cuenta la fecha de comprobación.
Datos técnicos
- Tensión de funcionamiento: 5 V ± 0,1 V
- Rango de funcionamiento: -10 °C a +40 °C
- Temperatura de almacenamiento: -20 °C a +50 °C
- Grado de protección: IP 20
- Dimensiones (An×Al×P): 52 × 27 × 29 mm
- Consumo de energía: 300 mA @ 5 V
- Peso: 0,08 kg
- Longitud del cable: 2,5 m, 3 × 0,75 mm²
- Humedad: 10–90 % HR, sin condensación
- Concentración de disparo: 80–200 ppm / aprox. 2,5 V, dependiendo de la temperatura
- Tipo de sensor: catalítico
