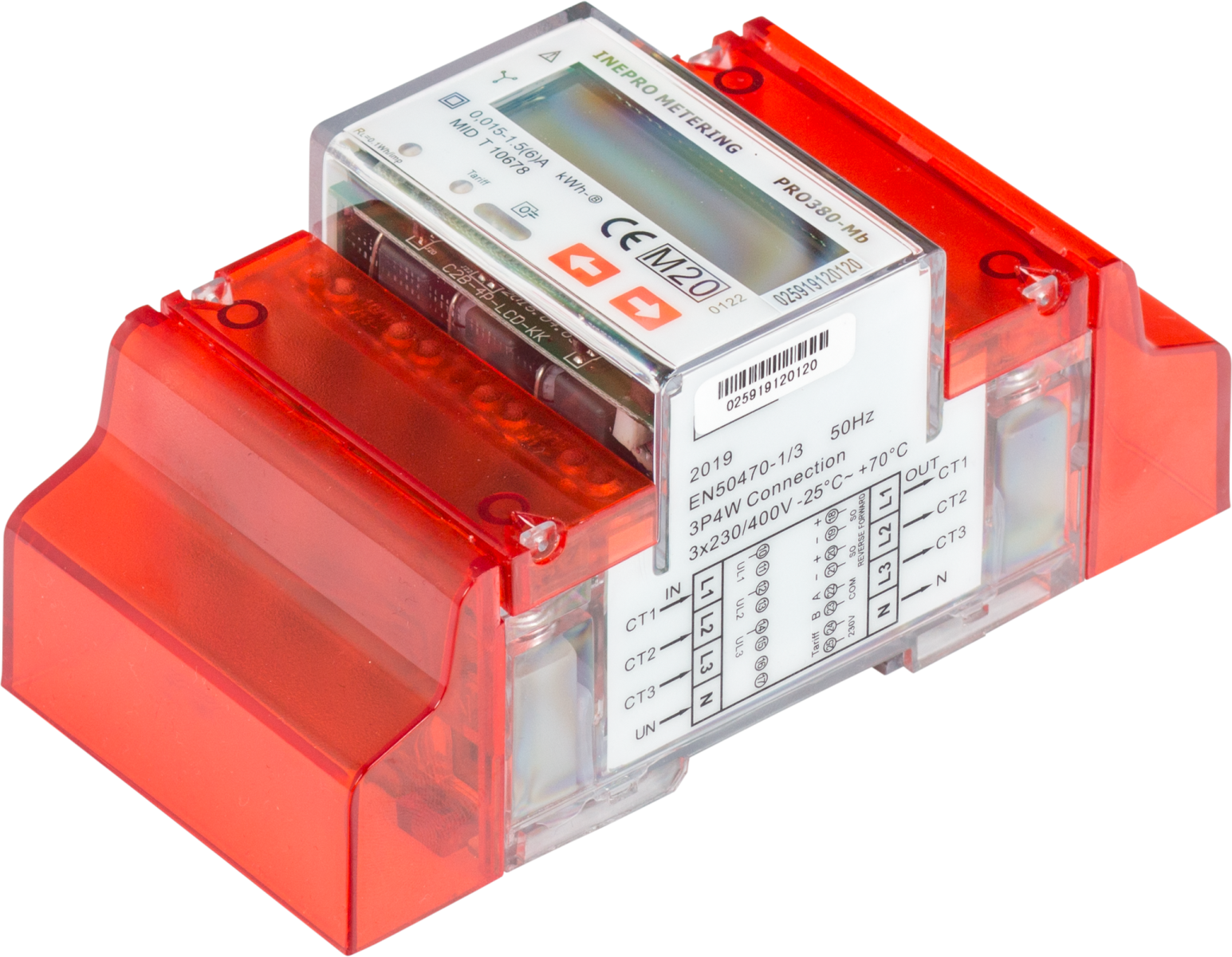

Medidor trifásico PRO380-Mb x/5A M-Bus para transformadores de intensidad
389,00 €
El contador trifásico certificado según MID para funcionar con transformadores de corriente
El HW group Meter 3f PRO380-Mb x/5A M-Bus es un contador de energía trifásico estático para la medición indirecta mediante transformadores de corriente externos (CT) con interfaz M-Bus. Mide y muestra diversos valores instantáneos, como tensión, corriente, potencia activa, potencia reactiva, potencia aparente, frecuencia de red y factor de potencia; algunos de ellos se muestran en la pantalla LCD y otros están disponibles adicionalmente a través de M-Bus.
Conforme con MID para fines de facturación: El PRO380-Mb x/5A cumple la Directiva de Instrumentos de Medida (MID) 2014/32/UE. Esta homologación MID confirma la precisión y la calidad del contador y permite utilizarlo para fines de facturación, por ejemplo, para distribuir los costes en función del consumo en edificios con varias unidades.
Para medición indirecta con transformadores de corriente: A diferencia de la variante de medición directa, este contador no conduce directamente toda la corriente de carga, sino que se conecta a transformadores de corriente externos (CT), que reducen la corriente primaria a una corriente secundaria de x/5A. Por ello, el contador también es adecuado para corrientes considerablemente superiores a las permitidas por una medición directa. La serie PRO380 también está disponible como versión estándar, versión de doble tarifa y con M-Bus y salida de impulsos.
Medición indirecta, M-Bus y salida de impulsos en un solo dispositivo
El PRO380-Mb x/5A combina una medición precisa de energía mediante transformadores de corriente con varias opciones de transmisión de datos.
Medición indirecta mediante CT
Medición trifásica a 3x230V/400V mediante transformadores de corriente externos con una corriente secundaria de x/5A.
Certificado según MID
Conforme con la Directiva de Instrumentos de Medida 2014/32/UE y adecuado para fines de facturación.
Interfaz M-Bus
Lectura digital de los datos del contador mediante M-Bus según EN13757-3.
Salida de impulsos S0
Salidas de impulsos adicionales para avance y retroceso, destinadas a la lectura remota o a la comprobación de la precisión.
Amplios valores de medición
Tensión, corriente, potencia activa, reactiva y aparente, frecuencia de red y factor de potencia para cada fase.
Interfaz de infrarrojos
Lectura y configuración mediante software para PC a través de una interfaz óptica de infrarrojos.
Cómo está diseñado el PRO380-Mb x/5A
El PRO380-Mb x/5A está alojado en una carcasa de plástico PC ignífugo y está diseñado para su montaje en un carril DIN de 35 mm.
Carcasa y cubierta frontal
La carcasa está fabricada de plástico PC ignífugo y dispone de una cubierta protectora transparente y coloreada sobre los bornes de conexión. El dispositivo pesa aproximadamente 0,39 kg y se encaja en un carril DIN de 35 mm.
Pantalla LCD de dos líneas
Una pantalla LCD multifuncional de 8 dígitos muestra en la línea superior el valor medido actual y en la línea inferior la unidad, la fase y/o el sentido. La retroiluminación azul puede estar encendida permanentemente, apagada o activarse mediante un botón.
Dos botones de control
Dos botones situados en la parte frontal permiten desplazarse por las páginas de la pantalla y configurar el dispositivo. Dependiendo del tiempo de pulsación (1, 3 o 5 segundos), los botones permiten desplazarse, abrir un menú o confirmar un ajuste.
LED de estado rojo
Un LED rojo situado en la parte frontal parpadea proporcionalmente al flujo de energía medido: 10.000 impulsos por kWh. Cuanto más rápido parpadea, mayor es la potencia que circula en ese momento por los transformadores de corriente conectados.
Bornes de entrada CT (CT1–CT3)
En lugar de los conductores de fase, aquí se conectan los cables secundarios de los tres transformadores de corriente externos (CT1, CT2 y CT3), tanto en el lado de entrada como en el de salida. Por estas conexiones se suministra la corriente de medición escalada (x/5A).
Bornes de medición de tensión (UL1–UL3, UN)
Además de las entradas CT, el contador dispone de bornes independientes para medir la tensión de cada fase (UL1, UL2 y UL3), así como del conductor neutro (UN), ya que durante la medición indirecta la tensión debe medirse por separado.
Salidas de impulsos S0
Dos salidas open collector eléctricamente aisladas (bornes 18/19 para impulsos de avance y 20/21 para impulsos de retroceso) emiten el consumo de energía proporcionalmente en forma de impulsos. En esta variante, las salidas se basan siempre en una relación CT de 5/5.
Bornes de comunicación M-Bus
La comunicación digital mediante M-Bus según EN13757-3 se realiza a través de los bornes 22/23.
Entrada de tarifa externa
En los bornes 24/25 se puede aplicar una tensión alterna externa de 230 V para cambiar entre las tarifas T1 y T2.
Interfaz de infrarrojos
El contador puede leerse y configurarse mediante contacto directo utilizando un cabezal de lectura de infrarrojos opcional y software para PC a través de la interfaz óptica de infrarrojos (protocolo IEC62056-21:2002).
Establezca la relación del transformador de corriente antes de la puesta en servicio
Nota importante: La relación CT debe programarse antes de la puesta en servicio y no puede modificarse posteriormente. Una relación CT configurada incorrectamente puede provocar valores de facturación erróneos.
Al encenderlo por primera vez, el contador solicita automáticamente la relación CT.
- Después de encenderlo, la pantalla muestra “SEt Ct – CTx 0005”
- Seleccione la corriente secundaria /1 o /5
- Confirme manteniendo pulsados ambos botones simultáneamente durante 3 segundos
- Introduzca la corriente primaria de cuatro dígitos (0001–9999)
- Confirme cada dígito individualmente manteniendo pulsados ambos botones durante 3 segundos
- La relación CT se guarda permanentemente después de confirmar el último dígito
Qué muestra el PRO380-Mb x/5A
El contador muestra una amplia gama de valores instantáneos, individualmente para cada fase y como valor total.
- Tensión de cada fase (L1, L2 y L3)
- Corriente de cada fase (L1, L2 y L3), basada en la relación CT programada
- Potencia activa total y por fase
- Potencia reactiva total y por fase
- Potencia aparente total y por fase
- Factor de potencia (COS) total y por fase
- Frecuencia de red
- Energía activa y reactiva, respectivamente total, de avance y de retroceso
Para el consumo de energía, la pantalla muestra hasta 99999,99 kWh y, por encima de este valor, cambia automáticamente al formato 999999,9 kWh. También está disponible un contador diario de energía de avance que el usuario puede restablecer.
Lectura digital según EN13757-3
La interfaz M-Bus transmite digitalmente los datos del contador a un sistema de nivel superior, como un convertidor de nivel M-Bus o un dispositivo HW group con maestro M-Bus.
- Velocidad de transmisión de fábrica de 2400 baudios, ajustable a 300/600/1200/4800/9600
- Formato de datos: 8 bits de datos, paridad par y 1 bit de parada (fijo y no modificable)
- Alcance de hasta 1000 m, tipo de cable JYSTY (nx2x0,8)
- Hasta 64 contadores en una línea M-Bus, dependiendo del convertidor de nivel, la velocidad de transmisión y las condiciones de instalación
- Dirección primaria de fábrica 00; dirección secundaria preconfigurada con los últimos 8 dígitos del número de serie
- Las direcciones primaria y secundaria, así como la velocidad de transmisión, pueden modificarse mediante infrarrojos o M-Bus
Pantalla, botones y configuración
La pantalla y numerosos ajustes pueden controlarse directamente en el contador mediante los botones.
- Cambio automático de página cada 10 segundos, ajustable de 1 a 30 segundos
- Desplazamiento manual por todas las páginas de la pantalla mediante los botones
- Los valores medidos individuales pueden añadirse o eliminarse de la secuencia de visualización automática
- Retroiluminación opcionalmente encendida de forma permanente, apagada o activable mediante un botón
- Método de cálculo de la energía total (Combination Code) seleccionable entre siete opciones, por ejemplo solo avance, solo retroceso o avance menos retroceso
- Menú de configuración (Program mode 3) protegido mediante una contraseña de cuatro dígitos, ajuste de fábrica 0000
Montaje en carril DIN
- Montaje en un carril DIN de 35 mm dentro del armario eléctrico
- Instalación únicamente por personal cualificado
- Instalación en una pared ignífuga, en un entorno seco y bien ventilado
- En entornos con polvo u otras impurezas, instalación en una carcasa protectora adicional
- Después de la instalación, el contador debe precintarse para protegerlo contra manipulaciones
- En entornos con frecuentes picos de tensión, por ejemplo debido a tormentas o equipos de soldadura, se recomienda utilizar protección contra sobretensiones
Para un funcionamiento continuo y fiable en armarios eléctricos
- Temperatura de funcionamiento de -25 °C a +55 °C con una humedad relativa del 0 al 75 %
- Temperatura de almacenamiento de -25 °C a +55 °C con una humedad relativa del 5 al 95 %
- Clase de precisión B (correspondiente a una precisión de medición del 1 %)
- Grado de protección IP51 contra el polvo y el agua de goteo
- Contador encapsulado con material aislante y clase de protección II
- Certificado según MID conforme a 2014/32/UE, rigidez dieléctrica de 4 kV durante 1 minuto y resistencia a impulsos de 6 kV
- Garantía del fabricante de 24 meses
Qué incluye el suministro
Compruebe que el suministro esté completo al recibirlo e informe inmediatamente a su proveedor de cualquier pieza que falte o esté dañada.
- Meter 3f PRO380-Mb x/5A M-Bus1 unidad
Nota: Los transformadores de corriente externos (CT) son necesarios para la medición indirecta, pero no están incluidos con el contador y deben adquirirse por separado de acuerdo con la instalación correspondiente.
Por qué el PRO380-Mb x/5A es una opción adecuada
Certificado según MID
Adecuado para la facturación basada en el consumo.
Para corrientes elevadas
Mediante transformadores de corriente, también es adecuado para instalaciones por encima del límite de medición directa.
M-Bus y S0
Lectura digital remota y salida de impulsos convencional en un solo dispositivo.
Amplios valores de medición
Visualización de tensión, corriente, potencia y otros valores para cada fase.
Montaje en carril DIN
Instalación que ahorra espacio en el armario eléctrico.
Compatible con doble tarifa
Conmutación entre dos tarifas mediante una entrada externa.
Ejemplos prácticos de aplicación
- Medición del consumo en líneas principales con corrientes superiores al límite de medición directa
- Facturación basada en el consumo en edificios comerciales e industriales con transformadores de corriente existentes
- Submedición de salidas individuales en estaciones transformadoras o cuadros principales de distribución
- Integración en sistemas de gestión de edificios y sistemas de gestión energética mediante M-Bus
- Registro centralizado de varios contadores mediante un maestro M-Bus como HWg-PWR o Perseus Energy
Preguntas frecuentes
¿Qué es el HW group Meter 3f PRO380-Mb x/5A M-Bus y para qué se utiliza?
El PRO380-Mb x/5A es un contador de energía trifásico certificado según MID para la medición indirecta mediante transformadores de corriente externos y con interfaz M-Bus. Gracias a su homologación MID, también es adecuado para fines de facturación en instalaciones con corrientes elevadas.
¿En qué se diferencia este contador de la variante de medición directa PRO380-Mb 100A?
El PRO380-Mb x/5A se conecta mediante transformadores de corriente externos (CT), que reducen la corriente primaria a una corriente secundaria de x/5A. Mide la corriente y la tensión mediante bornes separados. En cambio, la variante de 100A conduce directamente toda la corriente de carga y funciona sin transformadores de corriente externos.
¿Los transformadores de corriente están incluidos en el suministro?
No. Los transformadores de corriente externos son necesarios para el funcionamiento, pero deben adquirirse por separado de acuerdo con la instalación correspondiente.
¿Cómo se configura la relación CT?
Al encenderlo por primera vez, el contador solicita automáticamente la relación CT: primero la corriente secundaria (/1 o /5) y después la corriente primaria de cuatro dígitos. Cada entrada se confirma manteniendo pulsados ambos botones simultáneamente durante 3 segundos. La relación CT debe programarse antes de la puesta en servicio y no puede modificarse posteriormente.
¿Cómo se pueden leer los datos?
Los datos pueden leerse digitalmente mediante la interfaz M-Bus según EN13757-3. También están disponibles una salida de impulsos S0 y una interfaz de infrarrojos para la lectura directa mediante software para PC.
¿Cuántos contadores pueden funcionar en una línea M-Bus?
Hasta 64 contadores por bus, dependiendo del convertidor de nivel M-Bus utilizado, de la velocidad de transmisión seleccionada y de las condiciones de instalación.
¿Cómo se instala el PRO380-Mb x/5A?
El contador se encaja en un carril DIN de 35 mm y debe instalarse en una pared ignífuga, en un entorno seco y bien ventilado.
¿Admite el PRO380-Mb x/5A dos tarifas?
Sí. Mediante una entrada externa de 230 V AC en los bornes 24/25 se puede cambiar entre las tarifas T1 y T2.
¿Tiene preguntas sobre el PRO380-Mb x/5A?
Nuestro equipo de soporte en Alemania le asesora gratuitamente sobre la selección, la instalación y la configuración.
Medidor HW-group 3f PRO380-Mb x/5A M-Bus
Datos generales
- Contador de energía trifásico para transformadores de corriente (versión CT) con x/5A
- Comunicación M-Bus
- Tensión nominal: 230/400 V CA (3~)
- Tensión de funcionamiento: 3 × 230/400 V ±20 %
- Carcasa: plástico de PC ignífugo
- Norma internacional: EN 50470-1/3
- Clase de precisión: B (precisión del 1 %)
Datos eléctricos
- Corriente básica (Ib): 1,5 A (versión CT)
- Corriente nominal máxima (Imax): 6 A (versión CT)
- Rango de corriente de funcionamiento: del 0,4 % de Ib a Imax
- Resistencia a sobrecorrientes: 30 × Imax durante 0,01 s
- Frecuencia de funcionamiento: 45–60 Hz
- Consumo propio: ≤2 W/fase o ≤10 VA/fase (activo – reactivo)
Resistencia de aislamiento
- Tensión soportada de CA: 4 kV durante 1 minuto
- Tensión soportada a impulsos: 6 kV, forma de onda de 1,2 μs
- Clase de protección: II
Salidas de impulsos
- Salida de prueba mediante LED rojo: 10.000 impulsos/kWh
- Frecuencias de impulsos: 10.000 / 2.000 / 1.000 / 100 / 10 / 1 / 0,1 / 0,01 impulsos/kWh
-
Duración del impulso a 1.000 / 2.000 / 10.000 impulsos:
- 0–4.999 W: 40 ms
- 5.000–9.999 W: 20 ms
- 10.000–19.999 W: 10 ms
- 20.000–39.999 W: 5 ms
- >40.000 W: 2,5 ms
-
Duración del impulso a 100 impulsos:
- <50.000 W: 40 ms
- >50.000 W: 20 ms
- Otras frecuencias de impulsos: siempre 40 ms
Precisión de medición
- A 0,05 Ib, Cos φ = 1: ±1,5 %
- A 0,1 Ib, Cos φ = 0,5L: ±1,5 %
- A 0,1 Ib, Cos φ = 0,8C: ±1,5 %
- De 0,1 Ib a Imax, Cos φ = 1: ±1,0 %
- De 0,2 Ib a Imax, Cos φ = 0,5L: ±1,0 %
- De 0,2 Ib a Imax, Cos φ = 0,8C: ±1,0 %
Almacenamiento de datos
- Conservación de los datos durante más de 10 años sin alimentación eléctrica
Comunicación M-Bus
- Tipo de bus: M-Bus
- Velocidades de transmisión: 300 / 600 / 1.200 / 2.400 / 4.800 / 9.600 baudios
- Velocidad de transmisión predeterminada: 2.400 baudios
- Alcance: ≤1.000 m
- Enlace descendente: modulación de tensión del maestro al esclavo
- Enlace ascendente: modulación de corriente del esclavo al maestro
- Cable: JYSTY (n × 2 × 0,8)
- Protocolo: EN 13757-3
- Cargas unitarias: ±2
- Número máximo de contadores: 64 por bus*
Interfaz infrarroja
- Longitud de onda infrarroja: 900–1.000 nm
- Distancia de comunicación: contacto directo
- Protocolo: IEC 62056-21:2002 (IEC1107)
Condiciones ambientales
- Humedad de funcionamiento permitida: ≤75 %
- Humedad de almacenamiento permitida: ≤95 %
- Temperatura de funcionamiento, versión CC: de -40 a +70 °C
- Temperatura de funcionamiento, versión CT: de -25 a +70 °C
- Grado de protección: IP51
Datos de conexión
-
Sección transversal máxima del conductor para las conexiones de potencia:
- 25 mm² para conductores flexibles
- 35 mm² para conductores de cobre macizos
Dimensiones y peso
- Altura sin cubierta protectora: 92,4 mm
- Altura: 141 mm
- Anchura: 70 mm
- Profundidad: 63 mm
- Peso: 0,39 kg netos
Datos adicionales
- Protección contra la entrada de polvo y agua: IP51
- Contador con envolvente aislante y clase de protección II
- *El número máximo de contadores por bus depende del convertidor utilizado, de la velocidad de transmisión y de las condiciones de instalación. A velocidades de transmisión más altas, se reduce el número máximo posible de contadores.
