Manija giratoria Vision V-MAX 100 12V
119,00 €
Manilla basculante mecatrónica patentada para el desbloqueo remoto de racks y armarios
El Vision V-MAX 100 12V es una manilla basculante mecatrónica patentada del fabricante Industrilas AG que se puede desbloquear de forma remota a través de un sistema de monitoreo Didactum. En cuanto se aplica una señal de relé de 12V del sistema de monitoreo, la manilla se desbloquea y a continuación se puede abrir manualmente con un simple giro: ideal para racks de servidores, armarios de control y otros recintos en los que el acceso físico debe controlarse y registrarse de forma centralizada.
Cuando la manilla vuelve a la posición cerrada, se bloquea automáticamente, o permanece abierta mientras la señal de desbloqueo sigue aplicada. A través de la salida libre de potencial (contacto seco) de la cerradura se puede reportar adicionalmente el estado de bloqueo actual a una entrada correspondiente del sistema de monitoreo, de modo que en todo momento se puede saber si una puerta está bloqueada o desbloqueada.
Diseño del Vision V-MAX 100 12V
La manilla basculante se compone de varios componentes robustos que, en conjunto, garantizan estabilidad, protección antimanipulación y un mantenimiento sencillo.
Manilla y hueco
Fabricados en zamak (zinc a presión) y lacados en negro con estructura (recubrimiento en polvo), para una alta resistencia mecánica y un aspecto industrial duradero.
Eje articulado
Componente de zamak galvanizado que transmite el movimiento de giro de la manilla al mecanismo de bloqueo.
Tapa antipolvo sellada
De poliamida reforzada con fibra de vidrio (PA6GF30), cubre el cilindro de anulación situado detrás y se puede sustituir fácilmente con la manilla abierta.
Cilindro de anulación
Cilindro mecánico de emergencia montado en vertical detrás de la tapa antipolvo, accesible únicamente si se daña o se retira la tapa: como nivel de reserva mecánica.
Un anillo tórico de NBR sella adicionalmente el mecanismo de la manilla. En el volumen de suministro se incluye un cable de conexión de cuatro metros mediante el cual la manilla se conecta a la salida de relé de 12V del sistema de monitoreo. La manilla también se puede pedir opcionalmente sin tapa antipolvo.
De la señal de autorización a la puerta abierta
En cuanto el sistema de monitoreo —por ejemplo tras una autenticación correcta a través de un sistema de control de acceso— envía una señal de relé de 12V a la manilla basculante, esta desbloquea el mecanismo de bloqueo. A continuación, la puerta se puede abrir manualmente con un simple giro de la manilla. Cuando la manilla vuelve a la posición cerrada, se bloquea automáticamente, o permanece desbloqueada mientras la señal de autorización sigue aplicada, por ejemplo durante un mantenimiento planificado.
El mecanismo de bloqueo patentado dispone además de una función antimanipulación que dificulta los intentos de manipulación de la manilla. A través de la salida de contacto seco libre de potencial de la cerradura se puede reportar de forma continua el estado de bloqueo al sistema de monitoreo.
Ejemplo práctico: Un técnico se autentica en el rack de servidores mediante un lector de tarjetas. El sistema de control de acceso transmite la autorización al sistema de monitoreo Didactum, que a continuación envía una señal de relé de 12V al Vision V-MAX 100. El técnico abre el armario girando la manilla, realiza el mantenimiento y lo cierra de nuevo: la manilla se bloquea automáticamente y el sistema de monitoreo registra el proceso a través del estado de bloqueo reportado.

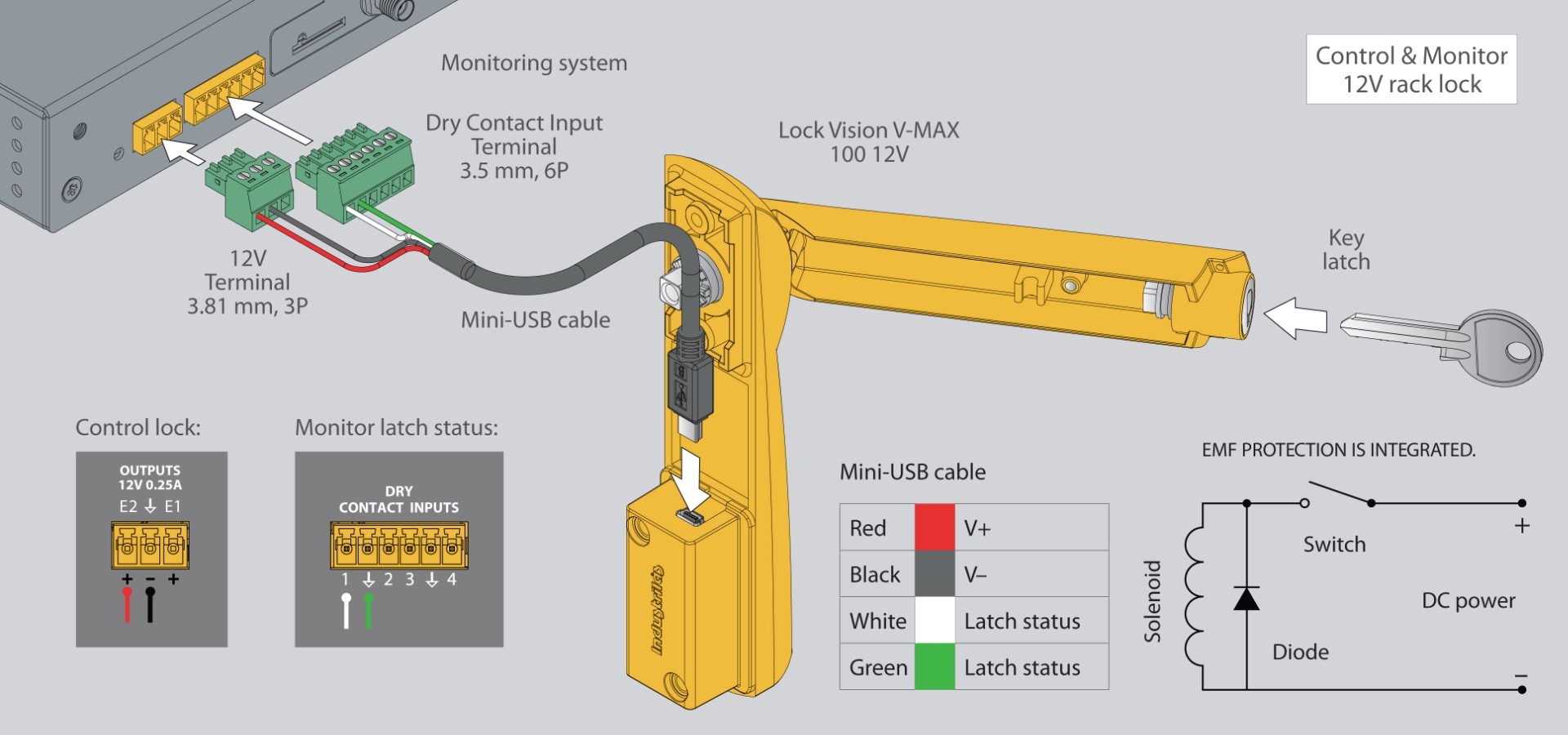

Conexión al sistema de monitoreo Didactum
El Vision V-MAX 100 12V se conecta mediante el cable de conexión de cuatro metros suministrado a una salida de relé de 12V de un sistema de monitoreo Didactum. Si el sistema de monitoreo utilizado no dispone de una salida de relé de 12V propia, se puede intercalar alternativamente un módulo de relé externo como el módulo de conmutación de relé DIN Rail 12V de Didactum para controlar la manilla basculante. La notificación del estado de bloqueo se realiza a través de la salida libre de potencial de la cerradura, que se conecta a una entrada de contacto seco del sistema de monitoreo.
Nota: Por sistema de monitoreo se pueden controlar simultáneamente hasta dos manillas basculantes Vision V-MAX 100.
Instalación en rack y armario de control
El Vision V-MAX 100 12V se instala en el recorte estandarizado a nivel industrial (versión C), que ya está previsto en la mayoría de los racks de servidores y armarios de control habituales. Gracias a esta estandarización, la manilla está completamente modularizada y se puede combinar con todos los sistemas de bloqueo Vision (sistemas de barras y de pestillo) del fabricante, de modo que se integra de forma flexible en conceptos de armario existentes.
Áreas de aplicación del Vision V-MAX 100 12V
- Desbloqueo remoto centralizado de racks de servidores en centros de datos y salas de servidores
- Integración en sistemas de control de acceso para un acceso a racks registrado de forma completa
- Protección de armarios de control en entornos técnicos e industriales
- Autorización de mantenimiento remoto para técnicos sin intercambio físico de llaves
- Registro de acceso verificable para auditorías y cumplimiento normativo
- Protección de armarios de datos sensibles frente a accesos no autorizados y manipulación
Datos de rendimiento de un vistazo
Qué incluye el volumen de suministro
Compruebe la integridad del volumen de suministro a la recepción y notifique inmediatamente a su proveedor cualquier pieza faltante o dañada.
- Manilla basculante Vision V-MAX 100 12V con tapa antipolvo y cilindro de anulación1 unidad
- Cable de conexión, 4 m1 unidad
Por qué esta manilla basculante es la elección correcta
Desbloqueo remoto centralizado
Control directo a través de la salida de relé de 12V del sistema de monitoreo.
Notificación de estado
Estado de bloqueo disponible en todo momento a través de la salida de contacto seco.
Protección antimanipulación patentada
La función antimanipulación dificulta las intervenciones no autorizadas.
Nivel de reserva mecánica
Cilindro de anulación detrás de la tapa antipolvo sellada para emergencias.
Recorte de estándar industrial
Encaja en el recorte de rack versión C ampliamente utilizado.
Combinable de forma modular
Compatible con todos los sistemas de bloqueo Vision.
Bajo consumo de energía
Funcionamiento energéticamente eficiente en la red de 12V.
Configuración sencilla
Conexión mediante el cable de 4 m suministrado sin configuración compleja.
Preguntas frecuentes
¿Cómo se desbloquea la manilla basculante?
La manilla se desbloquea en cuanto se aplica una señal de relé de 12V del sistema de monitoreo Didactum. A continuación se puede abrir manualmente con un simple giro. Al volver a la posición cerrada se bloquea automáticamente, o permanece desbloqueada mientras la señal de autorización sigue aplicada.
¿Es el Vision V-MAX 100 un producto de Didactum?
No. El Vision V-MAX 100 12V es una manilla basculante del fabricante Industrilas AG que se puede controlar como componente de terceros a través de la salida de relé de 12V de un sistema de monitoreo Didactum.
¿Cuántas manillas basculantes puedo conectar a un sistema de monitoreo?
Por sistema de monitoreo se pueden controlar simultáneamente hasta dos manillas basculantes Vision V-MAX 100.
¿Qué ocurre si la manilla no se puede controlar a través de una salida de 12V directa del sistema de monitoreo?
En este caso se puede intercalar un módulo de relé externo como el módulo de conmutación de relé DIN Rail 12V de Didactum, que se activa a través de una salida de contacto seco del sistema de monitoreo y suministra a la manilla basculante la señal de 12V necesaria.
¿Qué hay detrás de la tapa antipolvo?
Detrás de la tapa antipolvo sellada se encuentra un cilindro de anulación montado en vertical como apertura mecánica de emergencia. Solo es accesible si se daña la tapa antipolvo y se puede sustituir fácilmente con la manilla abierta. La manilla también se puede pedir opcionalmente sin tapa antipolvo.
¿En qué recorte se instala la manilla?
El Vision V-MAX 100 12V se instala en el recorte estandarizado a nivel industrial versión C, previsto en la mayoría de los racks y armarios de control habituales, y se puede combinar con todos los sistemas de bloqueo Vision.
¿Preguntas sobre la manilla basculante Vision V-MAX 100 12V?
Nuestro equipo de soporte en Alemania le asesora de forma gratuita sobre la integración, la conexión y las posibilidades de uso.
Vision V-MAX 100 – maneta giratoria de 12V
La Vision V-MAX 100 es una maneta giratoria mecatrónica para su integración en sistemas externos de control de acceso. Tras recibir una señal externa de apertura, la maneta se desbloquea y puede accionarse manualmente simplemente girándola. Después del cierre, la maneta se bloquea automáticamente o permanece desbloqueada mientras la señal de liberación esté presente. Una protección anti-manipulación integrada aumenta adicionalmente la seguridad.
Aspectos destacados
- Maneta giratoria mecatrónica para sistemas de control de acceso
- Desbloqueo mediante señal externa
- Bloqueo automático al cerrar
- Permanece desbloqueada mientras la señal esté presente
- Protección anti-manipulación integrada
Material
- Maneta: fundición a presión de zinc, recubrimiento en polvo negro (acabado texturizado)
- Alojamiento: fundición a presión de zinc, recubrimiento en polvo negro (acabado texturizado)
- Eje de giro: fundición a presión de zinc, galvanizado
- Tapa antipolvo: poliamida reforzada con fibra de vidrio (PA6GF30)
- Junta tórica: NBR
Notas
- Compatible con diversos sistemas de varillas y pestillos
- Adecuada para aplicaciones industriales con mayores requisitos de seguridad
