Nano Sensorics VocLess
161,00 €
El sensor LoRaWAN para VOC, temperatura y humedad en interiores
El Nano Sensorics VOCLESS es un sensor de interiores para la medición completa de compuestos orgánicos volátiles (VOC), temperatura y humedad. El sensor está alojado en una carcasa de sensor de habitación, diseñado para montaje en pared y funciona de forma completamente inalámbrica con baterías de litio AA de 3,6 V. Un algoritmo de cálculo inteligente (IA) avanzado integrado garantiza una detección fiable de las magnitudes medidas; la transmisión de datos se realiza a través de una red de radio LoRaWAN® de clase A.
Según el fabricante, el VOCLESS proporciona datos para predecir las condiciones ambientales y ayuda a optimizar la calidad del aire interior minimizando al mismo tiempo el consumo de energía. Es adecuado para edificios públicos y comerciales como escuelas, campus universitarios, hospitales, edificios gubernamentales y oficinas, así como para instalaciones industriales, almacenes y fábricas.
El VOCLESS se configura y conecta fácilmente a la red de radio LoRaWAN. Gracias a los algoritmos de IA y de corrección integrados, no es necesaria una calibración manual adicional durante toda la vida útil del dispositivo.
VOC, temperatura y humedad en un solo dispositivo
El VOCLESS registra simultáneamente los tres parámetros más importantes para un clima interior saludable.
Medición de VOC
Detección de compuestos orgánicos volátiles en una escala de índice VOC de 1 a 500 puntos, con una repetibilidad inferior a ±5 puntos de índice.
Medición de temperatura
Detección en el rango de -10 °C a 70 °C con una precisión máxima de ±0,2 °C a ±0,3 °C según el rango de temperatura.
Medición de humedad
Detección de 0 a 100 % de humedad relativa (sin condensación).
Algoritmo de cálculo con IA
Algoritmo inteligente integrado con adaptación automática al entorno interior respectivo.
Autonomía de batería de hasta 7 años
Funcionamiento con 2 baterías de litio AA; la autonomía depende de los ajustes y del entorno.

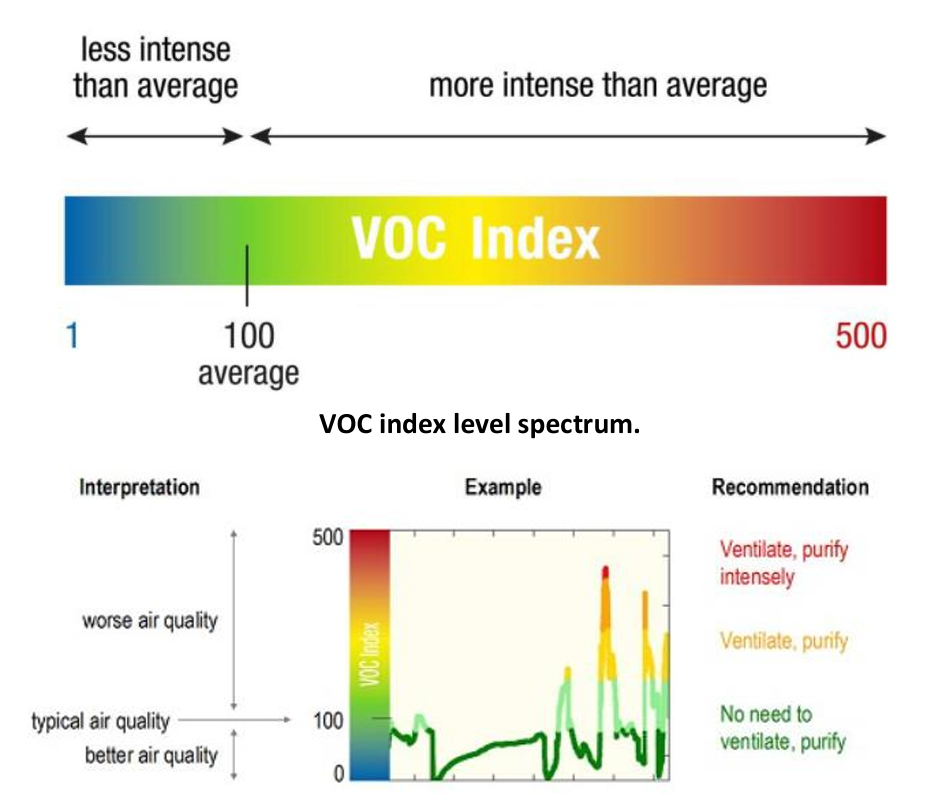

Cómo interpretar el índice VOC
El algoritmo de IA integrado del VOCLESS evalúa los valores de VOC medidos y adapta automáticamente su salida al entorno interior respectivo.
Todos los eventos de VOC se representan en una escala de índice de 1 a 500 puntos. El valor 100 corresponde a la composición media del aire interior de las últimas 24 horas. Los valores entre 100 y 500 indican un deterioro de la calidad del aire, mientras que los valores entre 1 y 100 apuntan a una mejora.
Según el fabricante, se recomienda ventilar a partir de un índice VOC superior a 100; por encima de un índice de 250 es necesaria de inmediato una ventilación intensiva y una purificación del aire del espacio interior.
Cómo está construido el VOCLESS

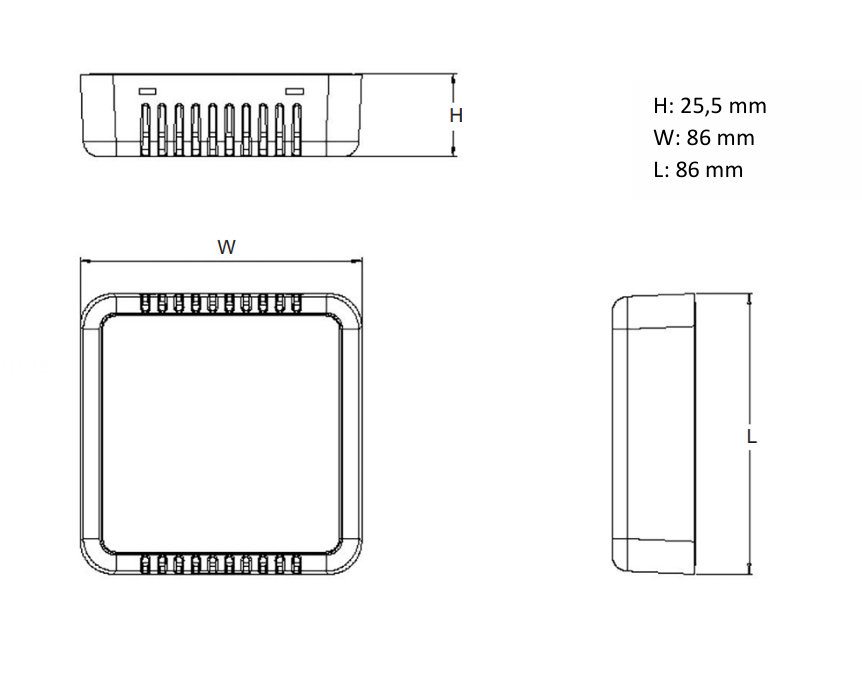

La carcasa compacta del sensor de habitación mide 86 x 86 x 25,5 mm y pesa 85 g sin baterías; según el fabricante, el diseño está pensado deliberadamente para integrarse de forma discreta en el diseño de los espacios interiores.
Carcasa
Carcasa de plástico robusta de ABS UL94-V0, diseñada para montaje fijo en pared en interiores. Las ranuras de ventilación laterales no deben bloquearse ni taparse, ya que son necesarias para la circulación de aire hacia el sensor.
Compartimento de baterías detrás de la tapa trasera
La tapa trasera de la carcasa se abre con un destornillador. Debajo se encuentra el compartimento para dos baterías de litio AA de tipo ER14505 de 3,6 V.
Botón e indicador LED
Un botón sirve para reiniciar el dispositivo y activa un intento de conexión inmediato a la red LoRaWAN. El LED verde indica el estado de la conexión: tras insertar las baterías o tras un reinicio, parpadea durante 15 segundos; si la conexión es correcta, se enciende de forma continua durante 3 segundos y luego se apaga. El LED también se puede encender, apagar o conmutar durante 5 segundos mediante comando downlink.
Lengüetas de fijación
La tapa trasera dispone de orificios a través de los cuales el sensor se fija a la pared con dos tornillos adecuados.
Identificación
En la parte trasera del sensor hay una etiqueta con el nombre del sensor, número de serie, fecha de producción y código QR.
Conexión de radio fiable a largas distancias
El VOCLESS utiliza LoRaWAN® para una transmisión de datos eficiente energéticamente y de largo alcance.
LoRaWAN® 1.0.3
Dispositivo final de clase A con soporte para OTAA, ABP, ADR y Adaptive Channel Setup.
Cifrado de extremo a extremo
Protección de la transmisión por radio mediante cifrado AES de LoRaWAN®.
Banda de frecuencias EU863–870 (estándar)
También disponible opcionalmente para US902–928, AU915–928, EU433, RU864 o IN865.
Alcance de hasta 10 km
Alcance de transmisión con línea de visión, presupuesto de enlace de 137 dB (SF7) a 151 dB (SF12).
Ajustar la configuración mediante downlink
Tras la instalación, el VOCLESS se puede configurar cómodamente a distancia sin necesidad de abrir de nuevo el dispositivo.
- Intervalo de medición (periodo Tx) ajustable mediante downlink en el puerto 3, mínimo 30 segundos
- LED de estado verde que se puede encender, apagar o conmutar durante 5 segundos mediante downlink
- Reinicio del dispositivo activable mediante comando downlink
- Varios ajustes se pueden combinar en un único mensaje downlink
- Configuración opcional adicional posible mediante NFC directamente en el dispositivo
Qué aporta la monitorización de VOC en el funcionamiento
El fabricante enumera varias ventajas concretas que la monitorización continua de VOC aporta a los sistemas de gestión de edificios (BMS).
- Seguridad del aire interior bajo control: el BMS puede monitorizar y controlar los efectos de materiales de construcción, productos de limpieza, mobiliario e intensidad de ocupación
- Salud y productividad: avisos en caso de valores de VOC elevados que pueden afectar a la salud y la productividad de los usuarios
- Detección temprana de fallos HVAC: indicios de posibles fallos en sistemas de calefacción, ventilación y aire acondicionado a partir de condiciones ambientales modificadas
- Análisis de la efectividad HVAC: indicadores de la eficacia de la tecnología climática como base para ahorros energéticos apreciables
- Adaptación automatizada: los sistemas BMS pueden adaptar rápidamente los parámetros HVAC en edificios, oficinas, almacenes o instalaciones industriales para mantener la máxima efectividad
Instalación en pocos pasos
El manual de instalación describe el procedimiento desde el montaje de las baterías hasta la conexión a la red.
Abrir la carcasa
La tapa trasera del sensor se abre con un destornillador.
Insertar las baterías
Se insertan dos baterías de litio AA de 3,6 V en el compartimento de baterías según se indica en el manual.
Cerrar la carcasa y montar
Se vuelve a cerrar la tapa trasera y se fija de forma segura la carcasa a la pared con dos tornillos adecuados.
Comprobar la conexión a la red
Tras insertar las baterías o tras pulsar el botón, el sensor se conecta automáticamente a la red LoRaWAN; el LED indica el proceso de conexión.
Tener en cuenta el lugar de montaje
El sensor no debe colocarse cerca de aberturas de ventilación, ventanas o puertas con un flujo constante de aire fresco. El dispositivo no es adecuado para uso en exteriores ni para entornos polvorientos o sucios con temperaturas de funcionamiento excesivas.
Nota sobre el establecimiento de la conexión: Si la primera conexión no tiene éxito, se realizan más intentos automáticos tras 10 segundos, 60 segundos, 10 minutos, 1 hora y finalmente cada 24 horas hasta que se establezca la conexión con éxito. Al pulsar el botón se reinicia el sensor y se activa de inmediato un nuevo intento de conexión.
Calibrado de fábrica y sin mantenimiento
El VOCLESS se calibra de fábrica. Gracias a los algoritmos de cálculo inteligentes integrados (IA) así como a los algoritmos automáticos de corrección e índice, el sensor permanece sin mantenimiento en entornos interiores durante toda la vida útil del dispositivo; según el fabricante, no es necesaria una calibración manual adicional. Aparte del cambio ocasional de baterías, no se genera ningún otro esfuerzo de mantenimiento.
Indicaciones de seguridad importantes
- El sensor está destinado exclusivamente al uso en interiores
- No desmontar, aplastar ni perforar la carcasa ni la batería
- Retirar las baterías cuando no se utilicen para evitar fugas
- Mantener el dispositivo y la batería secos y alejados de líquidos
- Utilizar únicamente tipos de batería equivalentes recomendados por el fabricante
- No arrojar las baterías al fuego; incluso las baterías dañadas pueden explotar
- No doblar, deformar, pintar ni introducir el sensor en un microondas
- No introducir objetos extraños en las aberturas de la carcasa ni cerrarlas
- No secar el dispositivo con una fuente de calor externa como un microondas o un secador de pelo
- No limpiar con disolventes ni alcohol, solo con un paño ligeramente húmedo
- El sensor no es lavable ni se puede pintar
- No apto para fines metrológicos ni de facturación comercial
Según la declaración de conformidad del fabricante, el dispositivo cumple los requisitos de las directivas CEM 2014/30/UE, BT 2014/35/UE y RED 2014/53/UE y lleva el marcado CE y RoHS.
Indicaciones sobre transporte y almacenamiento
Los sensores embalados pueden transportarse en cualquier vehículo cerrado. Los dispositivos deben fijarse de forma segura para evitar golpes y desplazamientos en el vehículo, y deben protegerse de daños mecánicos. No deben almacenarse sustancias químicas agresivas junto con los sensores debido al riesgo de corrosión.
Garantía del fabricante
El fabricante concede una garantía de 12 meses a partir de la fecha de fabricación, siempre que se cumplan las condiciones de transporte, instalación, almacenamiento y funcionamiento. La garantía solo es válida en caso de uso conforme a lo previsto y si no ha habido manipulación ni daños externos por parte del usuario. Es posible una ampliación de la garantía mediante un suplemento.
Eliminación respetuosa con el medio ambiente
El VOCLESS está sujeto a la Directiva sobre residuos de aparatos eléctricos y electrónicos (Directiva RAEE 2012/19/UE). El dispositivo y sus componentes deben eliminarse por separado de los residuos domésticos e industriales en un punto de recogida local. La batería debe eliminarse por separado.
Ámbitos de aplicación
Según el fabricante, el VOCLESS es adecuado para una amplia gama de tareas de monitorización públicas, comerciales e industriales.
- Monitorización del clima interior en general
- Edificios inteligentes y edificios de oficinas
- Escuelas y campus universitarios
- Hospitales
- Edificios gubernamentales y edificios públicos
- Bancos
- Instalaciones industriales, almacenes y fábricas
El Nano Sensorics VOCLESS combina la medición de valores VOC, temperatura y humedad con una conexión LoRaWAN inalámbrica alimentada por batería en un solo dispositivo, adecuado para la monitorización continua de la calidad del aire interior y la optimización de sistemas HVAC en edificios e instalaciones industriales.
Preguntas frecuentes
¿Qué es el Nano Sensorics VOCLESS y para qué se utiliza?
El VOCLESS es un sensor de interiores LoRaWAN que mide compuestos orgánicos volátiles (VOC), temperatura y humedad. Es adecuado para la monitorización de la calidad del aire interior en escuelas, universidades, hospitales, edificios gubernamentales, oficinas, así como en instalaciones industriales y de almacenamiento.
¿Cómo se interpreta el índice VOC?
El índice VOC va de 1 a 500 puntos, donde 100 corresponde al aire interior medio de las últimas 24 horas. Los valores superiores a 100 indican un deterioro y los inferiores a 100 una mejora. A partir de un índice superior a 100 se recomienda ventilar; a partir de más de 250 es necesaria una ventilación intensiva y purificación del aire.
¿Cuánto dura la batería?
Según el fabricante, la autonomía de la batería es de hasta 7 años, dependiendo de los ajustes seleccionados y de las condiciones ambientales. El sensor funciona con dos baterías de litio AA de tipo ER14505 de 3,6 V.
¿Se puede instalar el VOCLESS en exteriores?
No. Según el fabricante, el sensor está destinado exclusivamente al uso en interiores y no debe colocarse cerca de aberturas de ventilación, ventanas o puertas con un flujo constante de aire fresco.
¿Es necesario calibrar el sensor manualmente?
No. Gracias a los algoritmos de IA y de corrección integrados, según el fabricante no es necesaria una calibración manual adicional durante toda la vida útil del dispositivo.
¿Qué banda de frecuencias LoRaWAN se admite de forma estándar?
De forma estándar, el VOCLESS admite la banda de frecuencias EU863–870. Opcionalmente, el dispositivo también está disponible para las regiones US902–928, AU915–928, EU433, RU864 o IN865.
¿Cómo puede ayudar el VOCLESS en la gestión de edificios?
Según el fabricante, el VOCLESS proporciona datos con los que un sistema de gestión de edificios (BMS) puede monitorizar la seguridad del aire interior, detectar indicios de fallos HVAC de forma temprana y adaptar automáticamente los parámetros HVAC para el ahorro de energía.
¿Cuánto dura la garantía?
El fabricante concede una garantía de 12 meses a partir de la fecha de fabricación, siempre que se cumplan las condiciones de transporte, instalación, almacenamiento y funcionamiento y no haya habido manipulación ni daños externos. Es posible una ampliación de la garantía mediante un suplemento.
¿Preguntas sobre el VOCLESS?
Nuestro equipo de soporte en Alemania le asesora de forma gratuita sobre la selección, instalación y configuración.
Nano Sensorics VOCLess
Datos generales
- Sensor de interiores moderno para la medición de compuestos orgánicos volátiles (VOC), temperatura y humedad relativa
- Diseñado para montaje en pared en interiores
- Funcionamiento completamente inalámbrico
- Algoritmo de cálculo inteligente con IA integrado para la detección y evaluación fiables de la concentración de VOC
- Adaptación automática de la salida de medición al entorno interior respectivo
- Comunicación LoRaWAN®
- Dispositivo final LoRaWAN® de clase A
- Configuración Over-the-Air
- Carcasa de sensor robusta
- Autocalibración automática
Medición de VOC
- Índice VOC: 1 ~ 500 puntos de índice VOC
- Repetibilidad: < ±5 puntos de índice VOC
- Evaluación de los eventos VOC mediante un índice VOC
- Índice VOC 100 corresponde a la composición media de gases del interior de las últimas 24 horas
- Índice VOC 100 ~ 500: deterioro de la calidad del aire
- Índice VOC 1 ~ 100: mejora de la calidad del aire
- Sensor de VOC de interiores integrado
Medición de temperatura
- Rango de medición: -10 °C ~ +70 °C
- Precisión:
- máx. ±0,2 °C a 0 °C ~ +70 °C
- máx. ±0,3 °C a -10 °C ~ 0 °C
- Sensor de temperatura de interiores integrado
Medición de humedad
- Rango de medición: 0 ~ 100 % HR, sin condensación
- Precisión:
- ±1,8 % HR a 20 °C y >90 % HR
- ±3 % HR a 20 °C
- Sensor de humedad de interiores integrado
Sensor & Registro de datos
- Intervalo de muestreo configurable
- Intervalo de transmisión de datos configurable
- Configuración mediante downlink
- Configuración NFC opcional
- Autocalibración automática
Alimentación
- Funcionamiento con batería con 2 × baterías de litio AA de 3,6 V
- Tipo de batería: ER14505 AA Lithium
- Capacidad de la batería: 2400 mAh por celda
- Duración esperada de la batería: <7 años, según la configuración y las condiciones ambientales
LoRaWAN® & Radio
- Tecnología de radio: LoRaWAN® 1.0.3
- Tipo de dispositivo: Dispositivo final de clase A
- Cifrado de extremo a extremo LoRaWAN®: AES
- Funciones admitidas: OTAA, ABP, ADR, Adaptive Channel Setup
- Región de radio estándar: EU863-870
- Regiones admitidas opcionalmente: US902-928, EU863-870, AU915-928, EU433, RU864, IN865
- Presupuesto de enlace: 137 dB (SF7) a 151 dB (SF12)
- Potencia de transmisión: 14 dBm ±1 dBm, según la región
- Sensibilidad de recepción: hasta -132 dBm con LoRa, Spreading Factor 12 y 293 bit/s
- Sensibilidad de recepción: hasta -118 dBm con FSK, desviación de frecuencia de 5 kHz y 1,2 kbit/s
- Alcance de comunicación: hasta 10 km con línea de visión
- Alcance de transmisión real dependiente de las condiciones ambientales
Transmisión de datos
- Temperatura: 2 bytes
- MSB: Valor de temperatura de -128 a +128 °C
- LSB: Valor de la cifra decimal
- Humedad: 1 byte
- Valor entero de 0 a 100 %
- Tensión de la batería: 2 bytes
- Primer byte: valor entero de la tensión en voltios
- Segundo byte: dos cifras decimales de la tensión
- VOC: 2 bytes
- Rango de valores transferibles: 0 ~ 65.535 BIN
- Rango de medición real: 0 ~ 500 puntos de índice VOC
Datos mecánicos
- Dimensiones: 86 × 86 × 25,5 mm
- Peso sin batería: 85 g
- Material de la carcasa: plástico ABS UL94-V0
- Montaje: Montaje en pared
Condiciones ambientales
- Temperatura de funcionamiento: -10 °C ~ +50 °C
Ámbitos de aplicación
- Monitorización de interiores
- Edificios inteligentes (Smart Buildings)
- Edificios gubernamentales
- Edificios públicos
- Bancos
- Instalaciones industriales
- Fábricas
