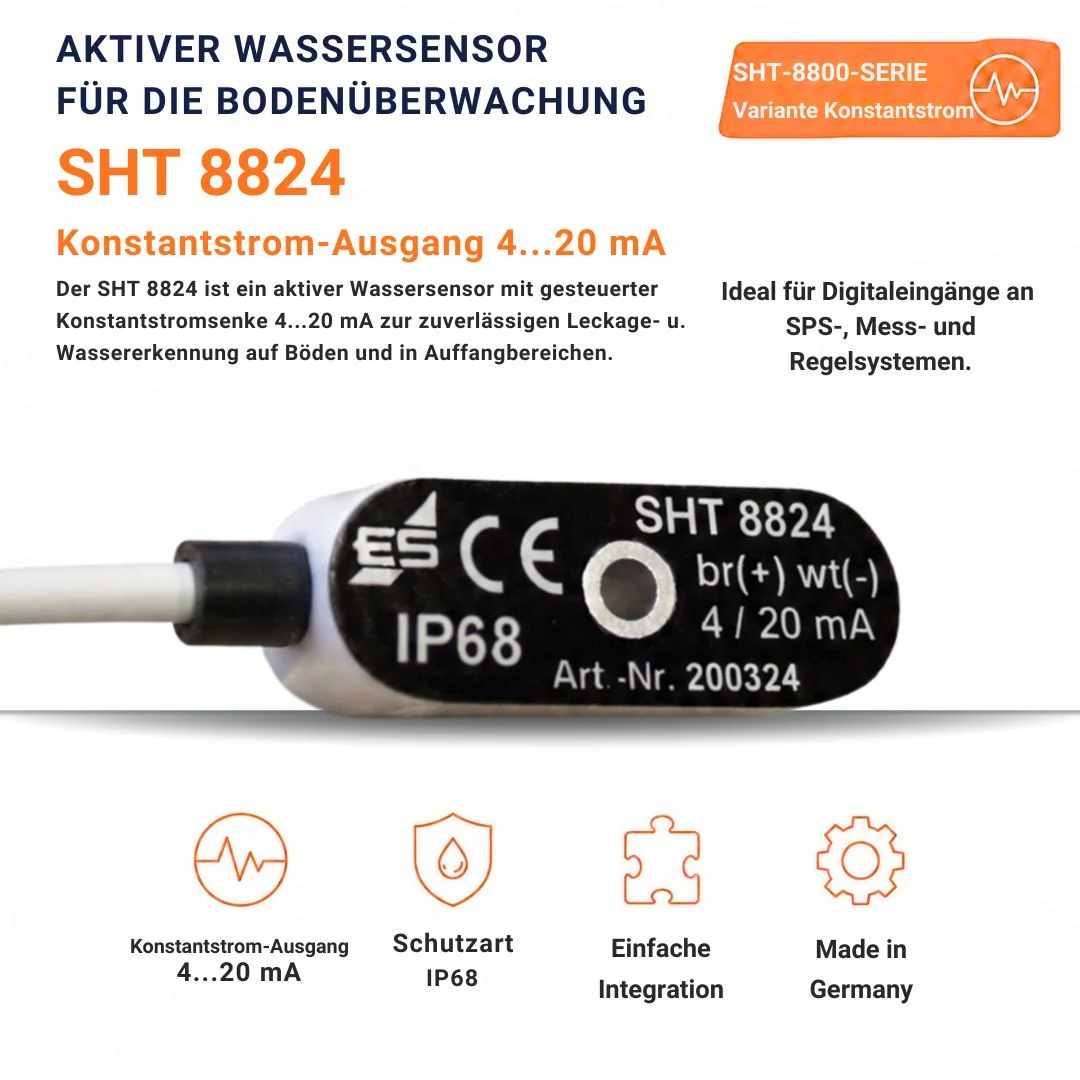

SHT 8824 - aktive Wassersensor mit 4–20-mA-Stromschleife
63,03 €
Der aktive Wassersensor mit 4–20-mA-Stromschleife für SPS, Gebäudeleittechnik und Steuerungen
Der Schabus SHT 8824 ist ein aktiver Wassersensor, der nach dem Schaltprinzip einer gesteuerten Konstantstromsenke arbeitet – ganz nach dem Industriestandard „Stromschleife 4–20 mA“. Im trockenen Zustand nimmt er ca. 4 mA auf, bei Kontakt mit Wasser steigt die Stromaufnahme auf ca. 20 mA. Diese deutliche Stromänderung lässt sich von SPS-, GLT- und anderen Steuerungen mit analogem Stromeingang eindeutig und störsicher auswerten.
Der Sensor wird direkt über die Signalleitung mit Betriebsspannung versorgt und kommt deshalb mit nur zwei Adern aus. Er ist so empfindlich, dass er sogar „normales“ destilliertes Wasser nach VDE 0510-5 in Baumarktqualität sicher erfasst. Zwei Kontakte aus V4A-Edelstahl, die Vergießung in Wepuran® und ein aluminiumverstärktes Bohrloch zur festen Montage machen ihn zu einem robusten Sensor für den Boden.
Der SHT 8824 ist für regelmäßig trockene Umgebungen mit nur gelegentlichen Wasservorkommen vorgesehen. Er ist nicht für den direkten Anschluss an Schabus Wassermelder geeignet.
Wichtiger Hinweis: Der SHT 8824 ist ein aktiver Sensor und nicht für den direkten Anschluss an Schabus Wassermelder (z. B. SHT-5000-Serie) geeignet. Die Schabus Wassermelder sind nur für passive Sensoren mit potentialfreiem Kontakt ausgelegt. Der SHT 8824 benötigt eine Steuerung mit aktiver 2-Leiter-Stromschnittstelle.
Präzise Nass-/Trocken-Erkennung per Stromsignal
Ein Standard, ein Sensor: Der SHT 8824 liefert ein klares 4–20-mA-Signal für die weitere Auswertung.
4–20-mA-Stromschleife
Trocken ca. 4 mA, nass ca. 20 mA: Die Stromaufnahme ändert sich bei Wasserkontakt eindeutig.
Nur zwei Adern
Der Sensor ist eine gesteuerte Stromsenke und wird direkt über die Signalleitung versorgt – 2-Draht-Anschluss genügt.
Erkennt destilliertes Wasser
Selbst destilliertes Wasser nach VDE 0510-5 (Baumarktqualität) und Flüssigkeiten mit geringer Leitfähigkeit werden sicher erfasst.
Kabelbruch-Erkennung
Fällt der Strom während des Betriebs unter 3 mA, wird ein Sensorausfall oder Kabelbruch sicher detektiert.
V4A-Edelstahlkontakte
Zwei rostfreie Kontakte aus V4A-Edelstahl in kompakter Ausführung.
Schlagfest, bedingt trittsicher
Zäh-elastische, korrosionsstabile Vergießung in Wepuran® für hohe Sicherheit und Langlebigkeit.
Zur Bodenmontage
Anschraubbar über das aluminiumverstärkte Bohrloch. Eine definierte Einbauposition ist nicht notwendig.
Leitung bis 20 m verlängerbar
4 m LIYY-Steuerleitung (2 × 0,14 mm²), verlängerbar auf max. 20 m.

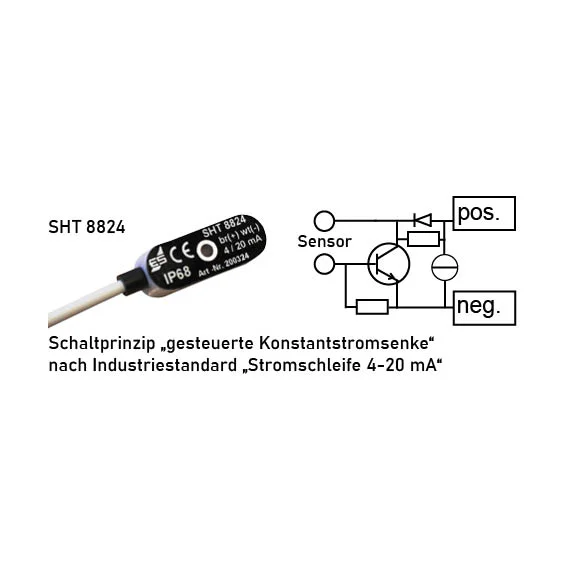

So arbeitet die gesteuerte Konstantstromsenke
Der Eingang Ihrer Steuerung liefert die Spannung und misst den Strom – der Sensor steuert lediglich seine Stromaufnahme.

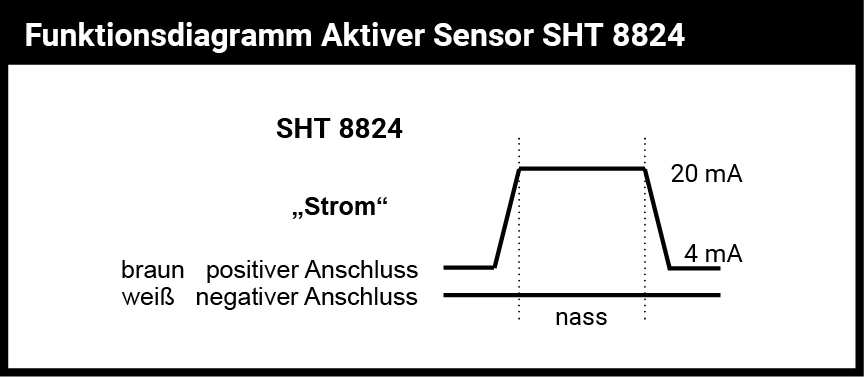

- Trocken nimmt der Sensor ca. 4 mA auf, bei Wasserkontakt steigt die Stromaufnahme auf ca. 20 mA
- Bei einer analogen Stromschnittstelle wird ein aktiver Eingang für einen passiven 2-Leiter-Sensor benötigt
- Der Eingang misst den Strom und hat eine Spannungsquelle, der Sensor ist nur eine gesteuerte Stromsenke
- Sobald das Wasser wieder verschwunden ist, kehrt der Schleifenstrom auf den Trockenwert zurück
- Die Höhe des Nassstroms hängt von der Leitfähigkeit der Flüssigkeit und der Betriebsspannung ab: Je höher die Leitfähigkeit, desto früher wird der Nassstrom erreicht
- Nur vollständig ionenfreies Reinstwasser kann physikalisch nicht sicher erkannt werden – ein paar freie Ionen müssen vorhanden sein
Das ist im Karton enthalten
Der Sensor wird mit dem Material zur Befestigung geliefert.
- SHT 8824 aktiver Wassersensor
- Montagematerial (1 Schraube, 1 Dübel)
- Betriebsanleitung

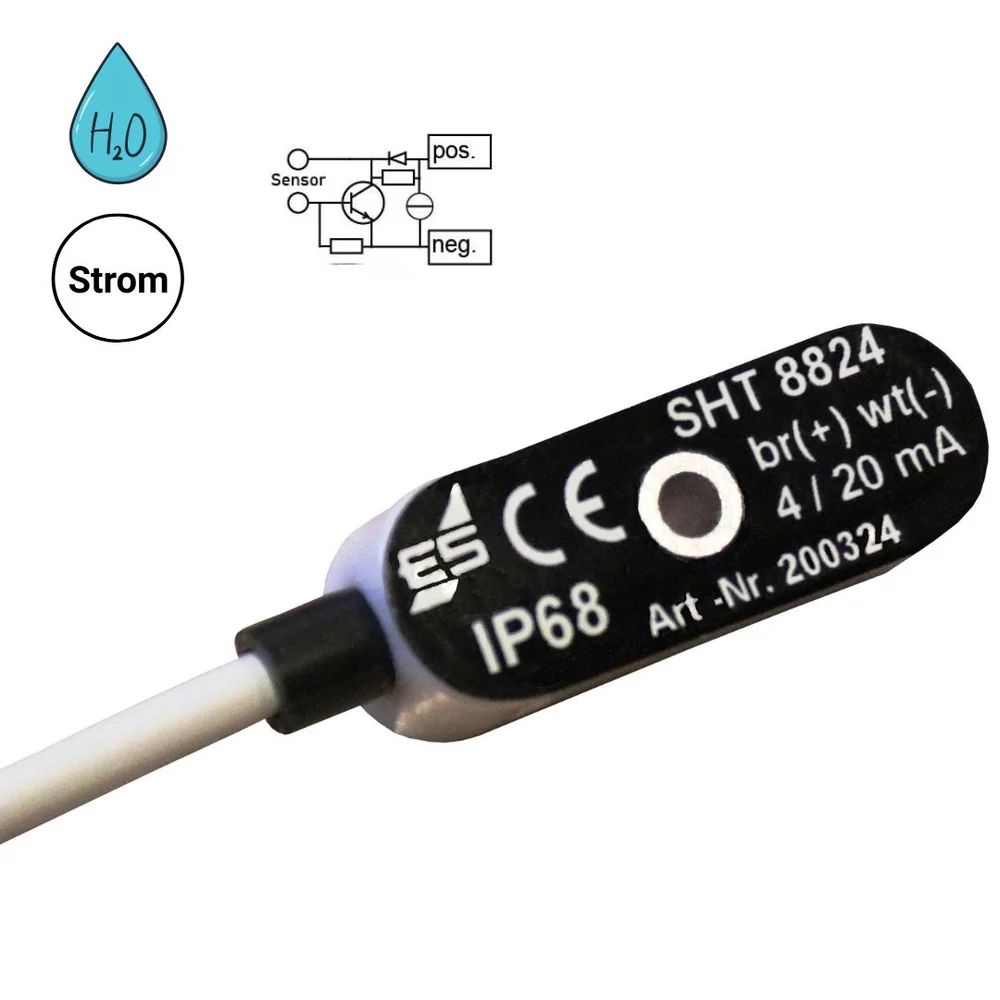

Wie der SHT 8824 aufgebaut ist
Der SHT 8824 ist ein kompakter, vollständig vergossener Sensor mit fest angeschlossener Zuleitung.
Kompaktes, vergossenes Gehäuse
Das Kunststoffgehäuse misst 34 × 12 × 10 mm und ist handvergossen in Wepuran®. Die Elektronik mit der gesteuerten Konstantstromsenke ist damit geschützt untergebracht. Die Schutzart ist IP 68 (Schutz gegen Strahlwasser für 30 Minuten), der Betriebstemperaturbereich liegt bei -15 °C bis +50 °C.
Zwei V4A-Edelstahlkontakte
Die beiden rostfreien Kontakte erfassen den Flüssigkeitskontakt direkt. Sie sollten sich an der tiefsten zu überwachenden Stelle befinden.
Aluminium-Bohrloch
Das integrierte, aluminiumverstärkte Schraubloch (Ø 3,2 mm) ermöglicht die feste Verschraubung – Schraube und Dübel liegen bei.
LIYY-Anschlussleitung (2-adrig)
Die weiße, ungeschirmte Leitung (2 × 0,14 mm², Ø 3,5 mm) ist 4 m lang. Die Belegung: braun = positiver Anschluss / Ub / plus, weiß = negativer Anschluss / 0 V / minus. Die Leitung ist kurzzeitig wasserfest, flammwidrig, selbstverlöschend sowie öl- und fettbeständig.
Beschriftung
Auf der Oberseite sind Typ SHT 8824, die Leitungsbelegung br(+) / wt(-), der Wertebereich 4/20 mA, die Artikelnummer 200324, die Schutzart IP68 und das CE-Zeichen aufgedruckt.
Montage und Anschluss
Lesen Sie vor Montage und Inbetriebnahme die Betriebsanleitung gründlich durch.
Sensor montieren
- Den Sensor mit Schraube und Dübel über das integrierte Aluminium-Bohrloch fest verschrauben.
- Die beiden V4A-Edelstahlkontakte an der tiefsten zu überwachenden Stelle platzieren. Eine definierte Einbauposition ist nicht notwendig, da der Sensor direkt auf Flüssigkeitskontakt reagiert.
- Wenn die Leitung zu kurz ist, kann sie auf maximal 20 m verlängert werden, z. B. mit LIYY-Kabel (Artikel 300780). Dabei auf gute Verbindungen und einen sauberen Kabelweg achten.
Sensor anschließen
- Den Sensor an einen aktiven Stromeingang (2-Leiter-Schnittstelle) anschließen: braune Ader an plus (Ub), weiße Ader an minus (0 V).
- Betriebsspannung 10 bis 30 V DC (typ. 24 V DC, SELV/PELV) bereitstellen. Die Bürde darf bei Ub < 24 V DC höchstens 500 Ω und bei Ub ≥ 24 V DC höchstens 700 Ω betragen.
- Das Stromsignal in der Steuerung auswerten: ca. 4 mA bedeuten „trocken“, ca. 20 mA bedeuten „nass“. Ein Strom unter 3 mA zeigt einen Sensorausfall oder Kabelbruch an.
Wichtig: Bei Gleichspannung tritt in feuchter Umgebung Elektrolyse auf, es besteht Korrosionsgefahr. Der Sensor ist deshalb für regelmäßig trockene Umgebungen und nur gelegentliche Wasservorkommen vorgesehen – nicht für dauerhafte Feuchtigkeit.

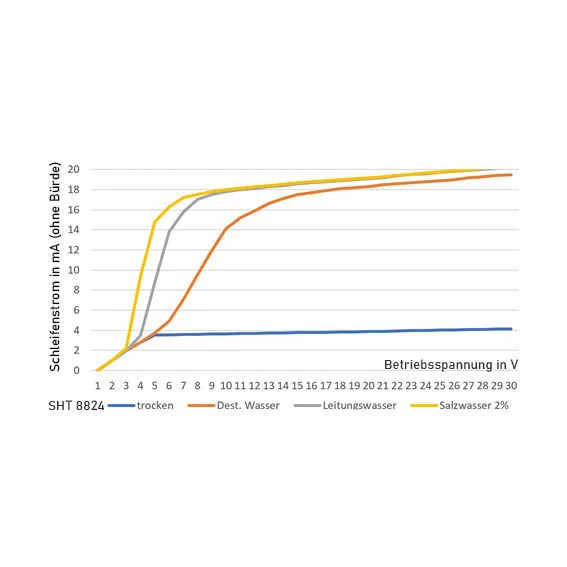

Stromwerte im Betrieb
Die tatsächlichen Stromwerte hängen von der Leitfähigkeit der Flüssigkeit und der Betriebsspannung ab.
- Trocken: 4 mA bei Ub = 24 V, real 3,6 bis 4,2 mA
- Nass: 19 bis 20 mA bei Ub = 24 V, real 14,1 bis 20,3 mA
- Höchster Strom: max. 21 mA bei Ub = 30 V DC
- Niedrigster Strom: min. 3,6 mA bei Ub = 10 V DC (Sensor trocken)
Hinweise des Herstellers
- Betriebsanleitung vor Montage und Inbetriebnahme gründlich lesen und aufbewahren
- Das Gerät nicht öffnen, es enthält keine durch den Anwender zu wartenden Teile
- Verpackungsmaterial ist kein Kinderspielzeug und von Kindern fernzuhalten
- Betrieb nur mit Betriebsspannung nach SELV/PELV
- Nässe (Spritz- oder Regenwasser), Staub und direkte Sonnenbestrahlung auf das Gerät vermeiden
- Reinigung nur mit einem trockenen Leinentuch, bei starker Verschmutzung leicht angefeuchtet, keine lösemittelhaltigen Reinigungsmittel
- Vorgesehen für Wohnbereich, Geschäfts- und Gewerbebereich sowie Kleinbetriebe
- Der Hersteller haftet nicht für Schäden oder Verluste, die daraus resultieren, dass trotz Wasserstandsänderungen kein Alarmsignal ausgegeben wird
- Die CE-Erklärung steht auf der Herstellerseite zum Download bereit
Gewährleistung, Garantie und Entsorgung
Auf das Gerät gilt die gesetzliche Gewährleistung von mindestens 2 Jahren in der EU. Der Hersteller Elektrotechnik Schabus bietet zusätzlich eine 5-Jahres-Garantie an, die online registriert werden kann. Reparatur und Ersatzteile gibt es direkt vom Hersteller. Bei einem Defekt nehmen Sie bitte Kontakt mit dem Hersteller auf; innerhalb Deutschlands erhalten Sie kostenfrei einen Retourenaufkleber per Mail.
Das Gerät gehört nicht in den Hausmüll. Das durchgestrichene Mülltonnensymbol erinnert an die Nutzung der Rücknahmesysteme für Elektroaltgeräte (WEEE-Nr. DE91394868).
Warum sich der SHT 8824 eignet
Industriestandard 4–20 mA
Klares Stromsignal, das jede 2-Leiter-Stromschnittstelle direkt auswertet.
Hohe Empfindlichkeit
Erkennt auch destilliertes Wasser nach VDE 0510-5 in Baumarktqualität.
Robuste Bauweise
V4A-Kontakte, Wepuran®-Vergießung, schlagfest und bedingt trittsicher.
Sichere Montage
Aluminiumverstärktes Bohrloch, Schraube und Dübel liegen bei.
Flexible Leitungslänge
4 m LIYY-Leitung, verlängerbar bis max. 20 m.
Leitungsüberwachung
Strom unter 3 mA signalisiert Sensorausfall oder Kabelbruch.
Anwendungsbereiche
- Hausautomation mit analogem Stromeingang
- SPS-Systeme mit 4–20-mA-Eingang und Digitaleingänge an SPS
- Gebäudeleittechnik (GLT) und SCADA-Systeme
- Steuerungen, die einen analogen Stromeingang auswerten
- Rechenzentren und Serverräume
- Industrie- und Produktionshallen
- Kühlwasser- und Klimaanlagen
- Pharma- und Lebensmittelproduktion
Der Schabus SHT 8824 liefert überall dort ein normgerechtes Stromsignal, wo 4–20 mA Standard ist – für eine präzise Unterscheidung zwischen nass und trocken.
Weitere aktive Wassersensoren von Schabus
- SHT 8800 (Art.-Nr. 200362) – aktiver Wassersensor mit analogem Spannungsausgang, gleiche Bauform, 10–30 V DC, 3-Draht-Anschluss, 4 m Leitung 3 × 0,14 mm² LIYY
- SHT 8815 (Art.-Nr. 200370) – aktiver Wassersensor als unipolarer Widerstand, gleiche Bauform, 10–30 V DC, Betrieb an externen Pullup-/Pulldown-Widerständen von 10–100 kΩ, ideal für digitale Logik-Eingänge, 2-Draht-Anschluss, 4 m Leitung 2 × 0,14 mm² LIYY
Häufig gestellte Fragen
Wie funktioniert der SHT 8824 Wassersensor?
Der SHT 8824 erkennt Wasser über eine Veränderung der Stromaufnahme: Im Trockenbetrieb nimmt er ca. 4 mA auf, im Nassbetrieb ca. 20 mA. Diese Stromdifferenz wird von 2-Leiter-Eingängen, zum Beispiel Stromschnittstellen in GLT oder SPS, eindeutig ausgewertet.
Kann ich den Sensor an einen Schabus-Wassermelder anschließen?
Nein. Der SHT 8824 ist nicht kompatibel mit Schabus Wassermeldern, da diese nur für passive Sensoren mit potentialfreiem Kontakt ausgelegt sind. Der SHT 8824 benötigt eine Steuerung mit aktiver 2-Leiter-Stromschnittstelle, weil er als Konstantstromsenke arbeitet.
Wofür eignet sich der Sensor besonders gut?
Für Hausautomationen, SPS- oder GLT-Systeme mit 2-Leiter-Schnittstelle, Anwendungen mit präziser Nass/Trocken-Unterscheidung und Steuerungen, die einen analogen Stromeingang auswerten.
Wie empfindlich reagiert der Sensor?
Der SHT 8824 erkennt selbst einfaches destilliertes Wasser nach VDE 0510-5 (z. B. aus dem Baumarkt). Nur vollständig deionisiertes Reinstwasser bleibt für ihn unsichtbar, denn ein paar freie Ionen müssen vorhanden sein.
Ist der Sensor für dauerhafte Feuchtigkeit geeignet?
Nein. Der Sensor ist für regelmäßig trockene Umgebungen gedacht. Bei ständiger Feuchtigkeit kann es bei Gleichspannung durch Elektrolyse zur Korrosion der Kontakte kommen.
Wie wird der Sensor montiert?
Der Sensor verfügt über ein integriertes Aluminium-Bohrloch für die feste Verschraubung, Schraube und Dübel liegen bei. Die beiden V4A-Kontakte sollten sich an der tiefsten zu überwachenden Stelle befinden. Eine definierte Einbauposition ist nicht notwendig.
Wie lang darf die Zuleitung maximal sein?
Die Sensorleitung (2 × 0,14 mm²) ist flexibel und darf auf maximal 20 Meter verlängert werden, z. B. mit LIYY-Kabel (Artikel 300780). Bitte auf gute Verbindungen und einen sauberen Kabelweg achten.
Wie ist die Leitung belegt?
Braun ist der positive Anschluss (Ub / plus), weiß der negative Anschluss (0 V / minus).
Mit welcher Spannung wird der Sensor betrieben?
Mit 10 bis 30 V DC, typisch 24 V DC, als Schutzkleinspannung (SELV/PELV). Die Bürde darf bei Ub < 24 V DC bis zu 500 Ω und bei Ub ≥ 24 V DC bis zu 700 Ω betragen.
Wie erkenne ich einen Kabelbruch?
Fällt der Strom während des Betriebs unter 3 mA, wird ein Sensorausfall oder Kabelbruch sicher detektiert.
Warum ist der Nassstrom nicht immer exakt 20 mA?
Die Höhe des Nassstroms hängt von der Leitfähigkeit der Flüssigkeit und von der Betriebsspannung ab. Bei Ub = 24 V liegt er typischerweise bei 19 bis 20 mA, real zwischen 14,1 und 20,3 mA.
Wie lange gilt die Garantie?
Es gilt die gesetzliche Gewährleistung von mindestens 2 Jahren in der EU. Zusätzlich bietet der Hersteller Schabus eine 5-Jahres-Garantie an, die online registriert werden kann.
Fragen zum SHT 8824 Wassersensor?
Unser Support-Team in Deutschland berät Sie kostenlos zu Auswahl, Installation und Konfiguration.
Aktiver Wassersensor SHT 8824 (gesteuerte Konstantstromsenke)
Technische Daten
- Betriebsspannung: 10–30 V DC, typ. 24 V DC, SELV/PELV
- Funktionsbereich: −15°C bis +50°C
- Schutzart: IP 68, Schutz gegen Strahlwasser für 30 Minuten, Kabel kurzzeitig wasserfest
- Abmessungen (BxBxT): 34 × 12 × 10 mm
- Lastwiderstand / Bürde: bis 500 Ω bei Ub < 24 V DC, bis 700 Ω bei Ub ≥ 24 V DC
- Leitung: 2-adrig LIYY, 2×0,14 mm², ungeschirmt, Ø 3,5 mm, 4 m lang, Belegung: weiß – negativ/0 V/minus, braun – positiv/Ub/plus
- Material: ABS, Aluminium, V4A-Edelstahlkontakte, Wepuran® Kunststoff, handgegossen
