SHT 8060 aktiver Mini-Schwimmerschalter - Schaltprinzip "Logik Pegel"
49,58 €
Der aktive Mini-Schwimmerschalter aus Kunststoff mit Logik-Pegel-Ausgang für SPS, Mikrocontroller und Logikschaltungen
Der Schabus SHT 8060 ist ein aktiver Mini-Schwimmerschalter aus Kunststoff (Polypropylen und ABS) mit Logik-Pegel-Ausgang. Er wird mit einer Betriebsspannung versorgt und gibt bei festgestelltem Wasser, also gehobenem Schwimmer, einen Spannungspegel in Höhe der Betriebsspannung aus: Schwimmer unten = LO (0 V), Schwimmer oben = HI. Der Schaltkontakt schaltet ab einer Pegelhöhe von ca. 4 cm.
Die Spannungsänderung wird von Systemen wie Hausautomation, Gebäudeleittechnik, programmierbaren Steuerungen oder Microcontroller-Boards ausgewertet. Der Ausgang ist mit einem Widerstand strombegrenzt und kann direkt an hochohmige Logikschaltungen angeschlossen werden, bei gemeinsamer Betriebsspannung auch an TTL- oder CMOS-Eingänge.
Da der Schwimmerschalter nach dem Prinzip „Wechsler“ arbeitet, ist kein Umdrehen des Schwimmkörpers erforderlich. Er eignet sich für alle Flüssigkeiten mit einer Dichte von mindestens 0,7 g/cm³, zum Beispiel Wasser, Heizöl, Diesel, Pflanzenöl oder Schmieröle.
Wichtiger Hinweis: Der SHT 8060 ist ein aktiver Sensor und nicht für den direkten Anschluss an Schabus Wassermelder der Serien SHT 5000, SHT 5001 oder SHT 5002 geeignet. Die Schabus Wassermelder sind nur für passive Sensoren mit potentialfreiem Kontakt ausgelegt. Ebenso ist der Schwimmerschalter nicht für Potentialeingänge ohne Hilfsspannung vorgesehen.
Zuverlässige Füllstandserkennung ab 4 cm
Der SHT 8060 liefert ein eindeutiges Low-/High-Spannungssignal für die direkte Auswertung in Ihrer Steuerung.
Schaltkontakt ab 4 cm
Der Schaltpunkt liegt bei ca. 4 cm Pegelhöhe – für Tanks, Schächte und Sümpfe.
Logik-Pegel-Ausgang
Aktiver Spannungsausgang von 0 V bis zur Betriebsspannung: Schwimmer unten LO, Schwimmer oben HI.
Schaltprinzip „Wechsler“
Es ist kein Umdrehen des Schwimmkörpers erforderlich.
Unabhängig von der Leitfähigkeit
Als mechanisch betätigter Schaltkontakt erkennt er auch destilliertes Wasser und ölhaltige Flüssigkeiten.
Für viele Flüssigkeiten
Geeignet für alle Medien mit einer Dichte von mindestens 0,7 g/cm³, z. B. Wasser, Heizöl, Diesel, Pflanzenöl, Schmieröle.
Bis zu 1 Billion Schaltspiele
Je geringer der Strom, desto höher die Lebensdauer: 1 Billion Schaltspiele bei 5 V / 1 mA, 10 Milliarden bei 5 V / 10 mA.
Direkt an Logikeingänge
Mit integrierter Strombegrenzung direkt an hochohmige Eingänge, TTL- und CMOS-Schaltungen anschließbar.
Leitung bis 20 m verlängerbar
4 m LIYY-Steuerleitung (3 × 0,14 mm²), verlängerbar auf max. 20 m.
Das ist im Karton enthalten
Der Schwimmerschalter wird fertig mit Anschlussleitung geliefert.
- SHT 8060 Aktiver Mini-Schwimmerschalter
- Betriebsanleitung

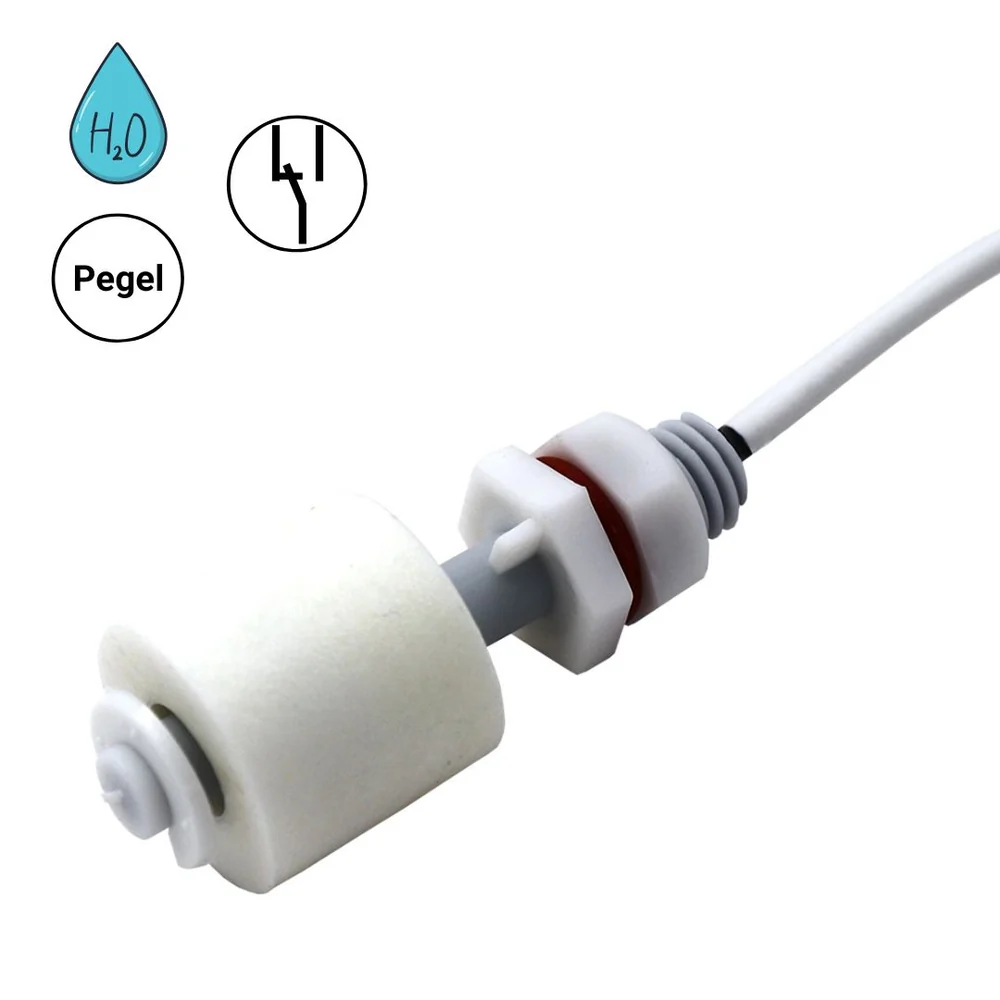

Wie der SHT 8060 aufgebaut ist

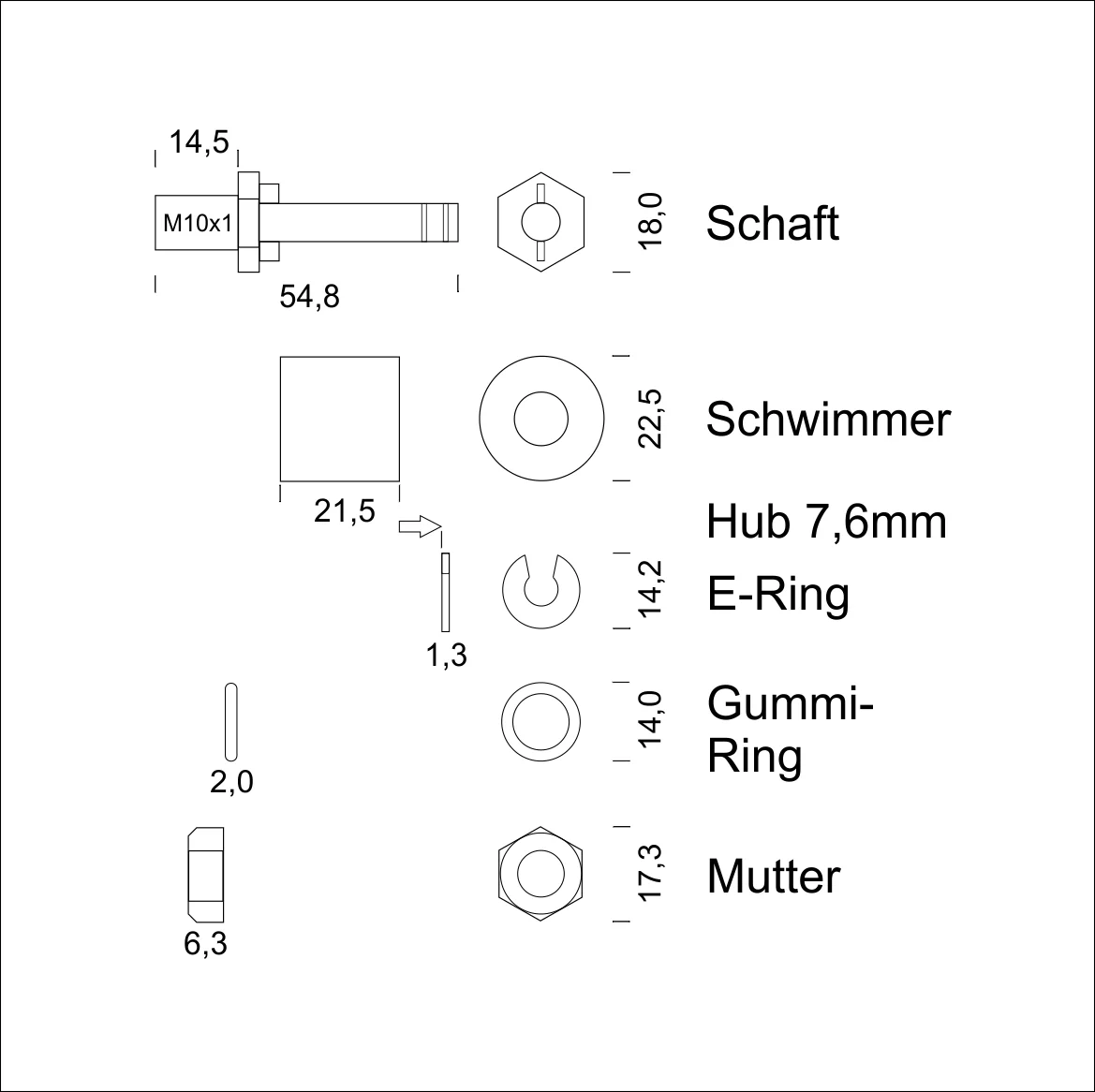

Der SHT 8060 besteht aus einem Schwimmkörper auf einem Schaft mit Gewinde und einer fest angeschlossenen Steuerleitung.
Schwimmkörper
Der weiße Schwimmkörper steigt mit dem Flüssigkeitsstand und betätigt den Schaltkontakt (Reedtechnik). Das Material ist Kunststoff (Polypropylen und ABS). Die Gesamtabmessungen betragen L = 58 mm × Ø 23 mm.
Schaft mit Gewinde und Befestigungsmutter
Über das Gewinde mit Befestigungsmutter wird der Schwimmerschalter an einer geeigneten Durchführung an einem Rohr oder Halter befestigt. Eine sichere senkrechte Befestigung ist auch mit dem passenden Montagewinkel (Art.-Nr. 300787) aus dem Schabus-Sortiment möglich.
Aktive Elektronik mit Logik-Pegel-Ausgang
Der Schaltkontakt ist mit einer aktiven Elektronik ausgestattet. Sie gibt bei gehobenem Schwimmer die Betriebsspannung (HI) und bei abgesenktem Schwimmer 0 V (LO) aus. Der Ausgang ist über einen Widerstand (Ausgangsimpedanz 1 kΩ) strombegrenzt. Das Gehäuse ist mit Wepuran® vergossen, die Schutzart ist IP67.
LIYY-Steuerleitung (3-adrig)
Die weiße Leitung (3 × 0,14 mm², Ø 3,8 mm) ist 4 m lang. Die Adern: braun = + Betriebsspannung, weiß = Ausgangsspannung, grün = Masse / Ground. Die Leitung ist nur kurzfristig wasserfest, flammwidrig, selbstverlöschend und beständig gegen viele Öle und Kühlmittel.
Montage und Anschluss
Lesen Sie vor Montage und Inbetriebnahme die Betriebsanleitung gründlich durch.
Schwimmerschalter montieren
- Den Schwimmerschalter senkrecht montieren, maximal 30° geneigt. Der Schaltkontakt schaltet ab einer Pegelhöhe von ca. 4 cm.
- Für eine sichere vertikale Befestigung eignet sich der Montagewinkel (Art.-Nr. 300787). Alternativ kann der Schwimmer durch eine geeignete Durchführung an einem Rohr oder Halter befestigt werden.
- Das LIYY-Kabel in trockener Umgebung oder in einem Schutzrohr verlegen, da es nur kurzfristig wasserfest ist. Bei Bedarf kann die Steuerleitung auf max. 20 m verlängert werden.
Schwimmerschalter anschließen
- Betriebsspannung von 5 bis 42 V DC bereitstellen. Die braune Ader an + Betriebsspannung, die grüne Ader an Masse anschließen.
- Die weiße Ader (Ausgangsspannung) an einen hochohmigen Eingang Ihrer Steuerung anschließen. Die Betriebsspannung (z. B. 5 V oder 12 V) muss mit der Schaltung gemeinsam genutzt werden.
- Das Signal auswerten: LO (0 V) bei unten stehendem Schwimmer, HI (Betriebsspannung minus 0,1 V, bei Ub = 10 V und I = 10 mA) bei oben stehendem Schwimmer.
Wichtig: Der Schwimmerschalter darf nur an hochohmige Eingänge angeschlossen werden, die hochohmige Abfrage ist Voraussetzung für einen langen, verschleißfreien Betrieb. Es darf keine direkte Last geschaltet werden. Der empfohlene Ausgangsstrom beträgt max. 20 mA.
Hinweise des Herstellers
- Betriebsanleitung vor Montage und Inbetriebnahme gründlich lesen und aufbewahren
- Das Gerät nicht öffnen, es enthält keine durch den Anwender zu wartenden Teile
- Verpackungsmaterial ist kein Kinderspielzeug und von Kindern fernzuhalten
- Schwimmerschalter sind für feuchte Umgebungen und den Einsatz in Flüssigkeiten ausgelegt, das LIYY-Kabel ist jedoch nur kurzfristig wasserfest
- Nässe (Spritz- oder Regenwasser), Staub und direkte Sonnenbestrahlung auf das Gerät vermeiden
- Reinigung nur mit einem trockenen Leinentuch, bei starker Verschmutzung leicht angefeuchtet, keine lösemittelhaltigen Reinigungsmittel
- Temperaturbereich: -15 °C bis max. +60 °C
- Vorgesehen für Wohnbereich, Geschäfts- und Gewerbebereich sowie Kleinbetriebe
- Die CE-Erklärung steht auf der Herstellerseite zum Download bereit
Gewährleistung, Garantie und Entsorgung
Auf das Gerät gilt die gesetzliche Gewährleistung von mindestens 2 Jahren in der EU. Der Hersteller Elektrotechnik Schabus bietet zusätzlich eine 5-Jahres-Garantie an, die online registriert werden kann. Reparatur und Ersatzteile gibt es direkt vom Hersteller. Bei einem Defekt nehmen Sie bitte Kontakt mit dem Hersteller auf; innerhalb Deutschlands erhalten Sie kostenfrei einen Retourenaufkleber per Mail.
Das Gerät gehört nicht in den Hausmüll. Das durchgestrichene Mülltonnensymbol erinnert an die Nutzung der Rücknahmesysteme für Elektroaltgeräte (WEEE-Nr. DE91394868).
Warum sich der SHT 8060 eignet
Eindeutiges Logiksignal
LO und HI direkt auswertbar, ohne zusätzliche Wandler.
Für viele Medien
Wasser, Heizöl, Diesel, Pflanzenöl, Schmieröle ab 0,7 g/cm³.
Verschleißarm
Bis zu 1 Billion Schaltspiele bei geringem Strom.
Wechsler-Prinzip
Kein Umdrehen des Schwimmkörpers erforderlich.
Breiter Spannungsbereich
Betriebsspannung von 5 bis 42 V DC.
Flexible Leitungslänge
4 m LIYY-Leitung, verlängerbar bis max. 20 m.
Anwendungsbereiche
- Wasserstandsmeldung und Füllstandserkennung in Tanks
- Zisternen und Brunnen
- Pumpensumpf
- SPS-Steuerungen und Industrieanlagen
- Arduino- und Raspberry-Pi-Projekte
- Hausautomation und Gebäudeleittechnik
- Visualisierungs- und Meldesysteme
- Tank- und Pegelüberwachung
Der Schabus SHT 8060 liefert ein eindeutiges Logiksignal ab 4 cm Pegelhöhe – ideal für alle Steuerungen mit hochohmigen Eingängen.
Häufig gestellte Fragen
Was bedeutet „aktiver Schwimmerschalter“?
Ein aktiver Schwimmerschalter erzeugt bei Wasserkontakt ein elektrisches Spannungssignal, typischerweise einen Wechsel von 0 V auf die Betriebsspannung. Damit eignet er sich besonders für Steuerungen mit hochohmigen Logikeingängen wie TTL- oder CMOS-Schaltungen.
Kann der Schwimmerschalter an Schabus-Wassermelder wie den SHT 5000 angeschlossen werden?
Nein. Der SHT 8060 ist nicht kompatibel mit den Schabus Wassermeldern. Er ist für eigenständige Steuerungen mit Logikeingängen vorgesehen, nicht für die Potentialeingänge der Wassermelder.

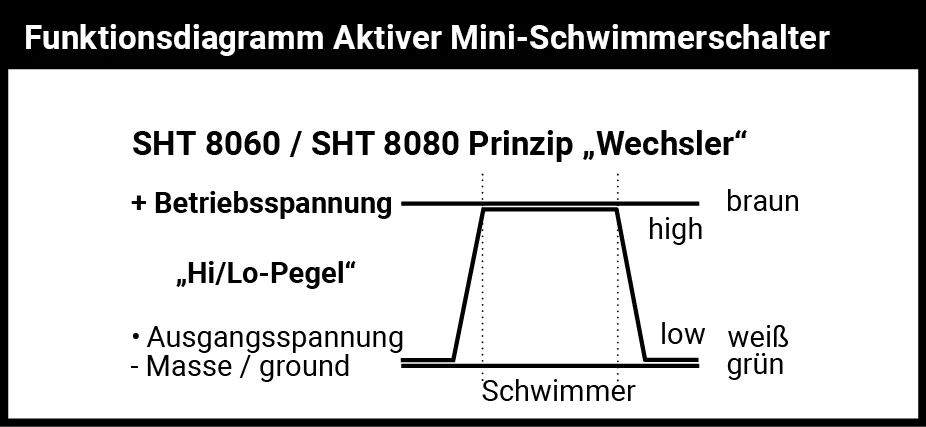

Wie funktioniert die Schaltlogik?
Bei einem Flüssigkeitsstand von ca. 4 cm wechselt der Ausgang von LO (Schwimmer unten) auf HI (Schwimmer oben). Der Schwimmerschalter hat das Schaltprinzip „Wechsler“, ein Umdrehen des Schwimmkörpers ist nicht erforderlich.
Wie viel Strom kann der Schalter schalten?
Der Schalter ist für sehr geringe Schaltströme ausgelegt, empfohlen sind max. 20 mA Ausgangsstrom. Je niedriger der Strom, desto höher die Lebensdauer: bis zu 1 Billion Schaltungen bei 5 V / 1 mA und 10 Milliarden bei 5 V / 10 mA.
Was muss ich beim Anschluss beachten?
Der Schwimmerschalter muss an einen hochohmigen Eingang angeschlossen werden. Die Betriebsspannung (z. B. 5 V oder 12 V) muss mit der Schaltung gemeinsam genutzt werden. Es darf keine direkte Last geschaltet werden.
Wie ist die Leitung belegt?
Braun = + Betriebsspannung, weiß = Ausgangsspannung, grün = Masse / Ground.
Welche Betriebsspannung wird benötigt?
Der SHT 8060 arbeitet mit 5 bis 42 V Gleichspannung. Der Ausgang liefert 0 V (LO) bzw. Betriebsspannung minus 0,1 V (HI, bei Ub = 10 V und I = 10 mA).
Wie wird der Schwimmerschalter montiert?
Senkrecht, maximal 30° geneigt. Für die vertikale Montage eignet sich der Montagewinkel (Art.-Nr. 300787). Alternativ kann der Schwimmer auch durch eine geeignete Durchführung an einem Rohr oder Halter befestigt werden.
Ist das Kabel wasserfest?
Das verwendete LIYY-Kabel ist nur kurzfristig wasserfest. Es ist flammwidrig, selbstverlöschend und beständig gegen viele Öle und Kühlmittel, sollte aber in trockener Umgebung oder in einem Schutzrohr verlegt werden. Die Steuerleitung kann auf max. 20 m verlängert werden.
Ist der Schwimmerschalter für feuchte Umgebungen und den Einsatz in Flüssigkeiten geeignet?
Ja, Schwimmerschalter sind für feuchte Umgebungen und den Einsatz in Flüssigkeiten ausgelegt. Im Gegensatz zu Sensoren mit offenen Elektroden besteht hier keine Gefahr durch Elektrolyse.
Erkennt der Schwimmerschalter auch destilliertes Wasser?
Ja. Da es sich um einen mechanisch betätigten Schaltkontakt handelt, ist die Leitfähigkeit der Flüssigkeit nicht entscheidend. Der Schwimmer funktioniert zuverlässig in allen Medien mit einer Dichte von mindestens 0,7 g/cm³, also auch bei demineralisiertem Wasser oder ölhaltigen Flüssigkeiten.
Wie lange gilt die Garantie?
Es gilt die gesetzliche Gewährleistung von mindestens 2 Jahren in der EU. Zusätzlich bietet der Hersteller Schabus eine 5-Jahres-Garantie an, die online registriert werden kann.
Fragen zum SHT 8060 Schwimmerschalter?
Unser Support-Team in Deutschland berät Sie kostenlos zu Auswahl, Installation und Konfiguration.
Schabus SHT 8060 aktiver Mini-Schwimmerschalter aus Kunststoff – Schaltprinzip „Logik Pegel“
Allgemeine Daten
- Aktiver Mini-Schwimmerschalter zur Wasserstandsmeldung und zuverlässigen Füllstanderkennung
- Schaltprinzip: Logikpegel (HI/LO)
- Mechanisch betätigter Schaltkontakt
- Schaltkontakt ab einer Pegelhöhe von 4 cm
- Geeignet für Tanks, Zisternen, Brunnen, Pumpensümpfe und vergleichbare Anwendungen
- Die Leitfähigkeit der Flüssigkeit ist für die Funktion nicht entscheidend
- Geeignet für Flüssigkeiten mit einer Dichte von mindestens 0,7 g/cm³
Elektrische Daten
- Betriebsspannung: 5–42 V DC
- Ausgangsspannung LO/HI: 0 V / Ub − 0,1 V
- Ausgangsimpedanz: 1 kΩ
- Ausgangsstrom: maximal 20 mA, geringere Belastung empfohlen
- Strombegrenzter Ausgang für die Anbindung an elektronische Schaltungen
- Direkt mit TTL-Pegel-Schaltungen verwendbar
- Voraussetzung: hochohmige Abfrage des Schaltzustands
- Schaltlebensdauer: 1 Billion Schaltspiele bei 5 V/1 mA bzw. 10 Milliarden Schaltspiele bei 5 V/10 mA
Mechanische Daten
- Schutzart: IP67
- Kabellänge: 4 m
- Kabeltyp: LIYY, 3 × 0,14 mm²
- Kabeldurchmesser: 3,8 mm
- Kabelfarbe: Weiß
- Montage: senkrecht, maximal 30° geneigt
- Material SHT 8060: ABS / PP, mit Wepuran® vergossen
Umgebungsbedingungen
- Betriebstemperatur: −15 bis +60 °C
Funktionsweise
- Der Schwimmerschalter wird mit einer Betriebsspannung versorgt.
- Bei erkanntem Wasser und angehobenem Schwimmer gibt der Sensor einen Spannungspegel in Höhe der Betriebsspannung abzüglich 0,1 V aus.
- Der Ausgang ist durch einen Widerstand strombegrenzt und für hochohmige Eingänge ausgelegt.
- Durch das Wechsler-Schaltprinzip muss der Schwimmerkörper nicht umgedreht werden.
Kompatibilität und Hinweise
- Geeignet zur Auswertung durch Hausautomation, Gebäudeleittechnik, speicherprogrammierbare Steuerungen und Mikrocontroller-Boards
- Nicht für den direkten Anschluss an Schabus-Wassermelder geeignet
- Schabus-Wassermelder sind ausschließlich für passive Sensoren mit potentialfreiem Kontakt ausgelegt
- Für einen langen, verschleißarmen Betrieb ist eine hochohmige Abfrage des Ausgangszustands erforderlich
Lieferumfang
- Aktiver Mini-Schwimmerschalter SHT 8060
- Gebrauchsanleitung
- Sicherheitshinweise
Sicherheitshinweise
- Vor der Montage und Inbetriebnahme die Gebrauchsanleitung sorgfältig lesen.
- Verpackungsmaterial von Kindern fernhalten.
- Das Gerät nicht öffnen. Es enthält keine vom Anwender zu wartenden Teile.
