RTU-Expander 1004
266,30 €
DIN-Rail-Erweiterung für 10 digitale Eingänge und 4 Relaisausgänge
Der HW group RTU-Expander 1004 ist ein 6-Modul-DIN-Schienengerät mit RS-485-Modbus-RTU-Schnittstelle. Er bietet 10 digitale Eingänge mit Zählern sowie 4 digitale Relaisausgänge und erweitert damit die I/O-Kapazitäten der Perseus-Industrial-Geräte über Modbus/RTU.
Mehrere RTU-Expander lassen sich über den RS-485-Klemmenblock des Perseus-Geräts als Daisy-Chain verketten. Alle Geräte in dieser Kette können über den RS-485-Klemmenblock mit einer Nennspannung von 12 V (GND und +U) versorgt werden.

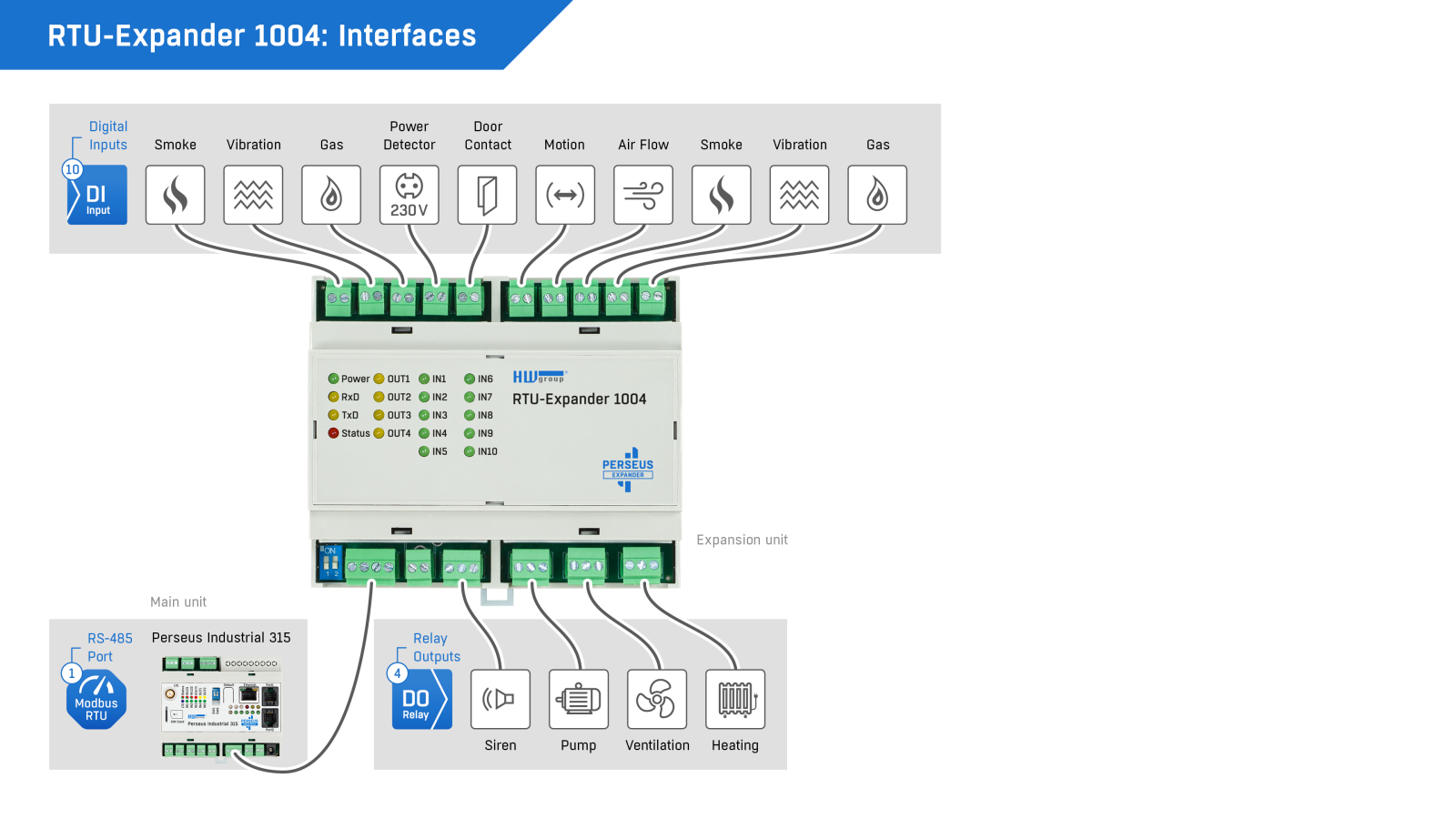

10 Eingänge, 4 Relais, eine gemeinsame RS-485-Schnittstelle
Der RTU-Expander 1004 erfasst Trockenkontakte und schaltet bei Bedarf externe Verbraucher.
10x digitale Eingänge (DI)
Trockenkontakteingänge mit S0-Impulszählern, konform zu EN 62053-31, Klasse B.
Für gängige Detektoren
Geeignet für Rauchmelder, Türkontakte, Bewegungsmelder, Stromausfall-Detektoren und weitere Trockenkontakt-Sensoren.
4x Relaisausgänge (DO)
Digitale Standard-Relaisausgänge (50 V / 1000 mA) zum Schalten externer Verbraucher.
RS-485 Modbus RTU
Anbindung an Perseus-Industrial-Geräte über eine RS-485-Modbus-RTU-Schnittstelle.
Daisy-Chain-fähig
Mehrere RTU-Expander lassen sich über denselben RS-485-Klemmenblock verketten und gemeinsam versorgen.
Modulares DIN-System
6-Modul-Baugröße für den Aufbau eines skalierbaren I/O-Systems auf der Hutschiene.

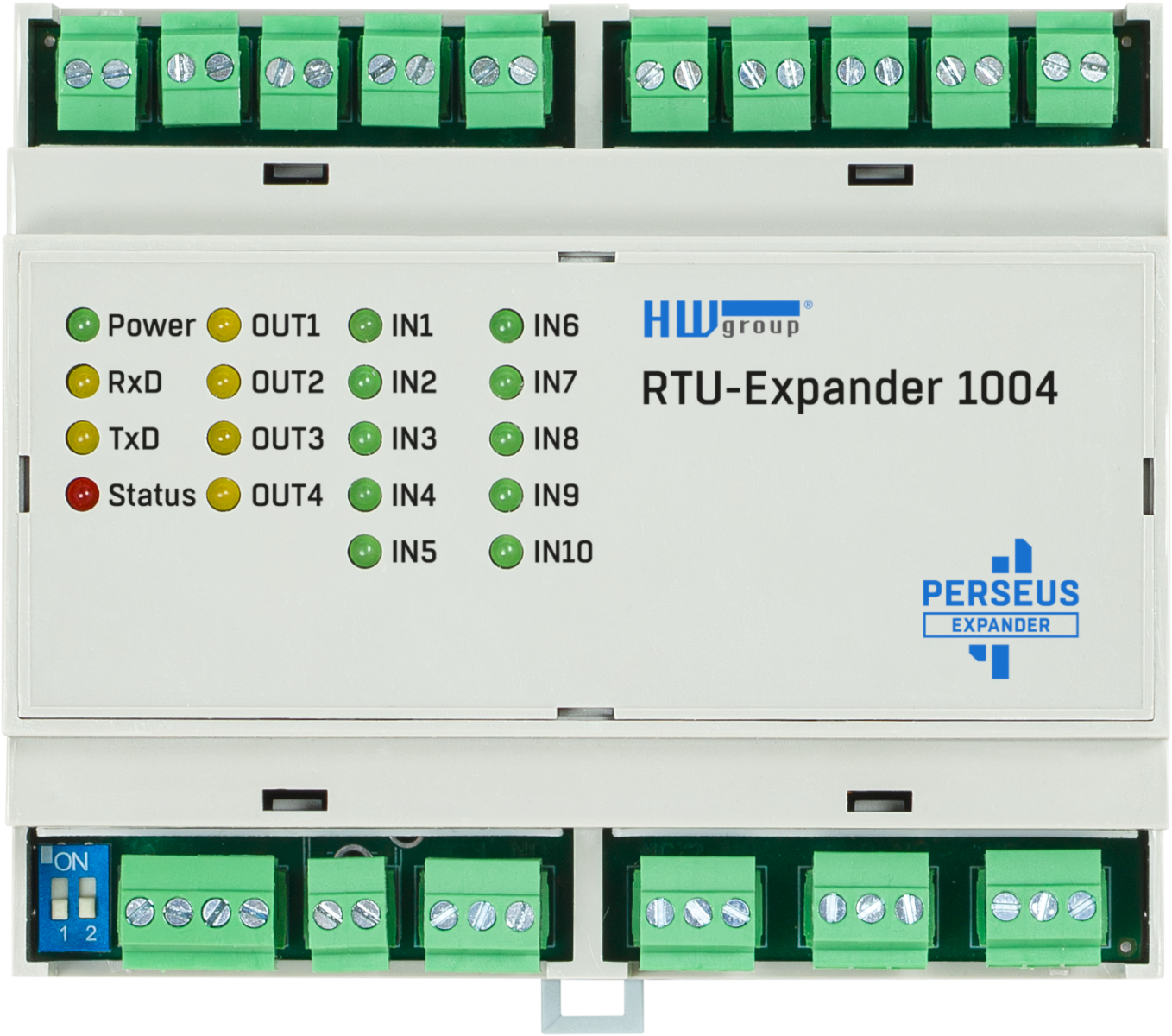

Wie der RTU-Expander 1004 aufgebaut ist
Das Gehäuse ist für die Industrieumgebung ausgelegt, misst 105 x 90 x 57 mm (BxHxT), wiegt 222 g und entspricht der Schutzart IP40.
Gehäuse und Montage
6-Modul-Gehäuse für die Montage auf der Hutschiene (DIN-Rail), passend zur Perseus-Industrial-Modulfamilie.

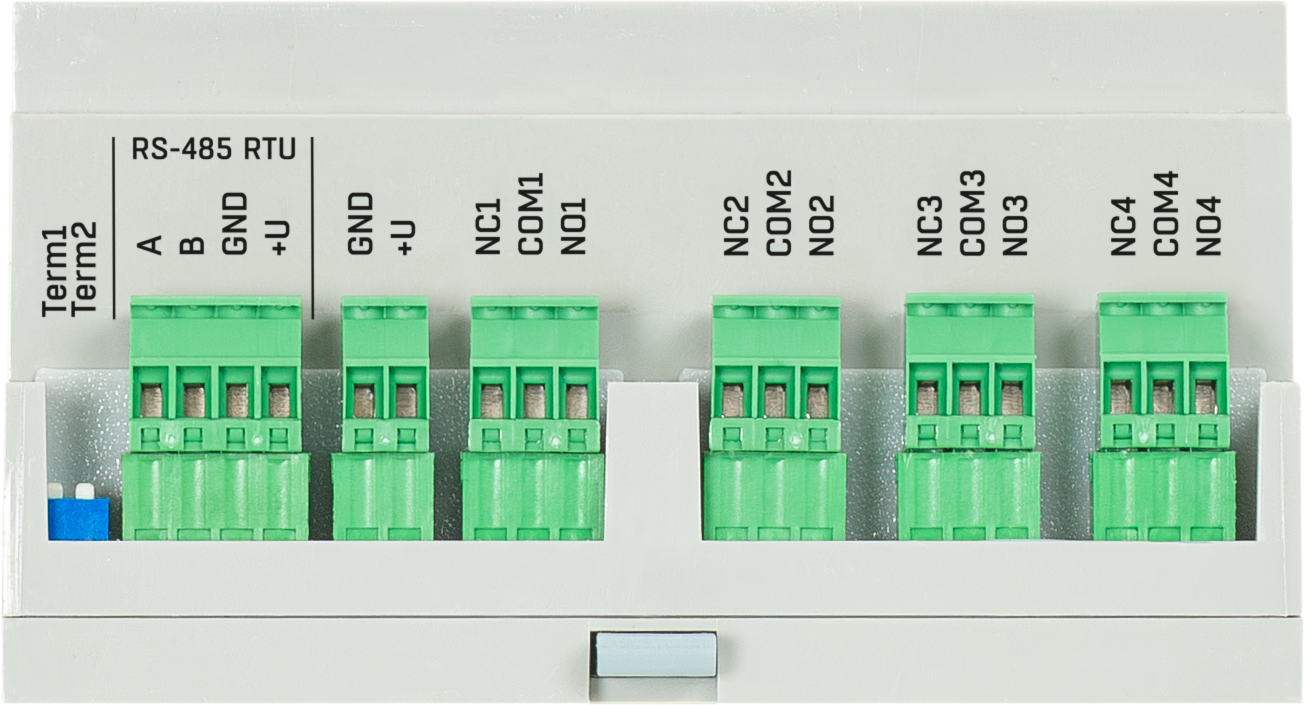

RS-485-Anschluss und Daisy-Chain
Über den RS-485-Klemmenblock wird das Gerät per Modbus RTU mit einem Perseus-Industrial-Gerät verbunden. Mehrere RTU-Expander können über denselben Klemmenblock in Reihe geschaltet (daisy-chained) werden.
Stromversorgung
Die Versorgung aller in der Kette verbundenen RTU-Expander erfolgt mit einer Nennspannung von 12 V (GND und +U) über denselben RS-485-Klemmenblock, eine separate Stromversorgung ist nicht erforderlich.

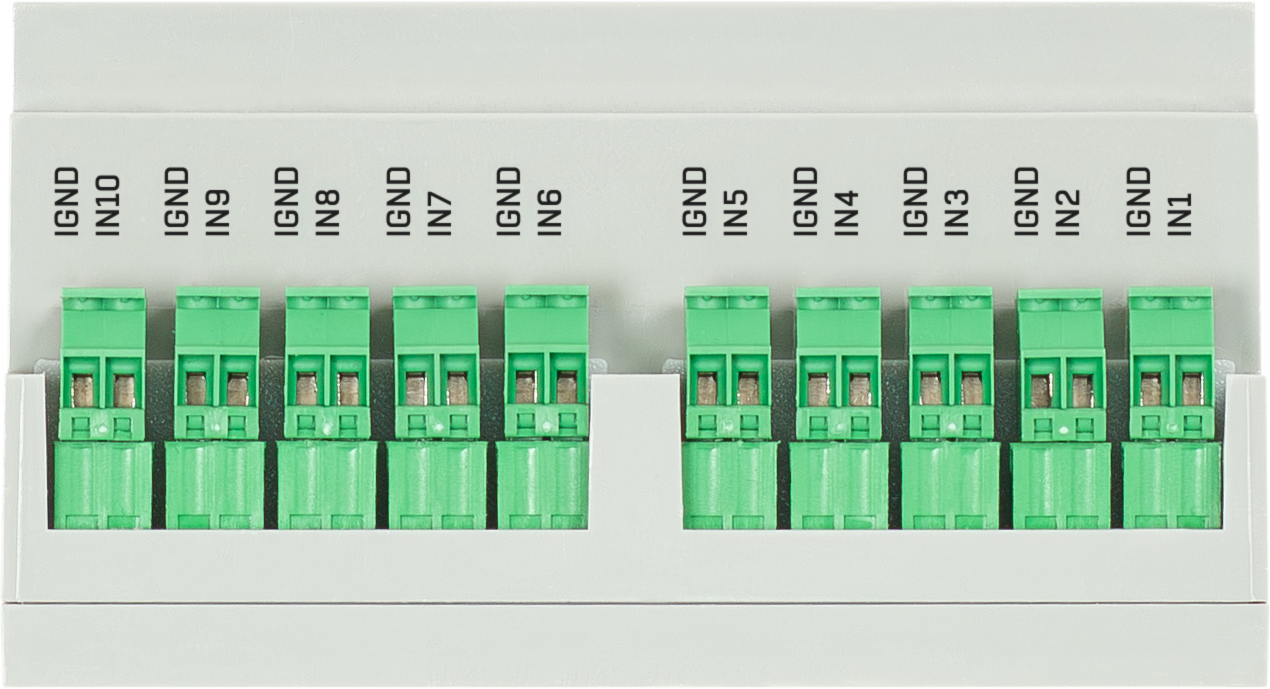

Digitale Eingänge (DI)
10 Schraubklemmen-Eingänge für Trockenkontakte mit S0-Impulszählern (konform zu EN 62053-31, Klasse B), z. B. für Rauchmelder, Türkontakte, Bewegungsmelder oder Stromausfall-Detektoren.
Relaisausgänge (DO)
4 digitale Standard-Relaisausgänge (50 V / 1000 mA) zum Schalten externer Geräte oder zur lokalen Zustandsanzeige.
Anschlusstechnik
Alle Ein- und Ausgänge sowie der RS-485-Bus werden über Schraubklemmen (Terminal Block) angeschlossen.

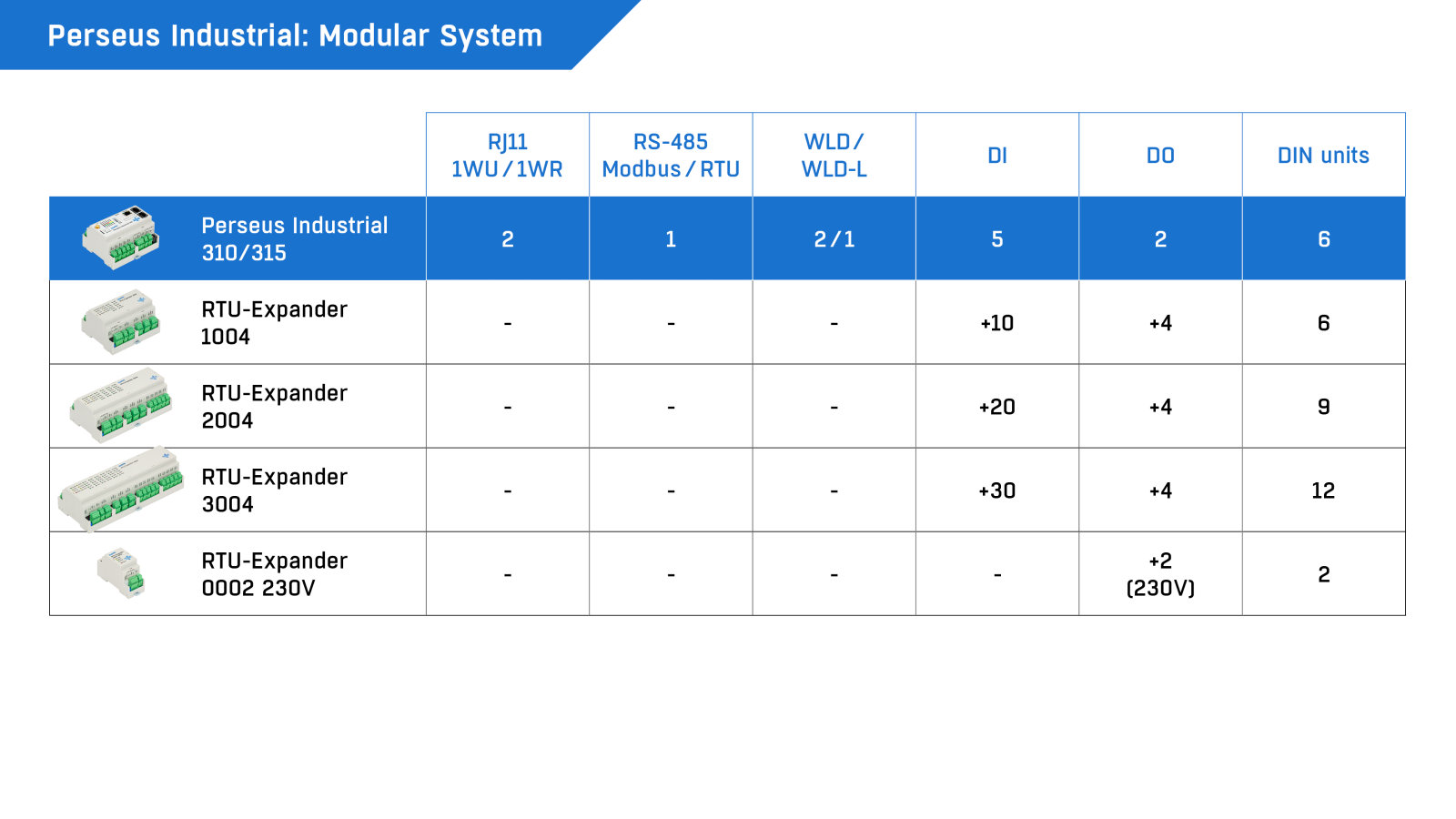

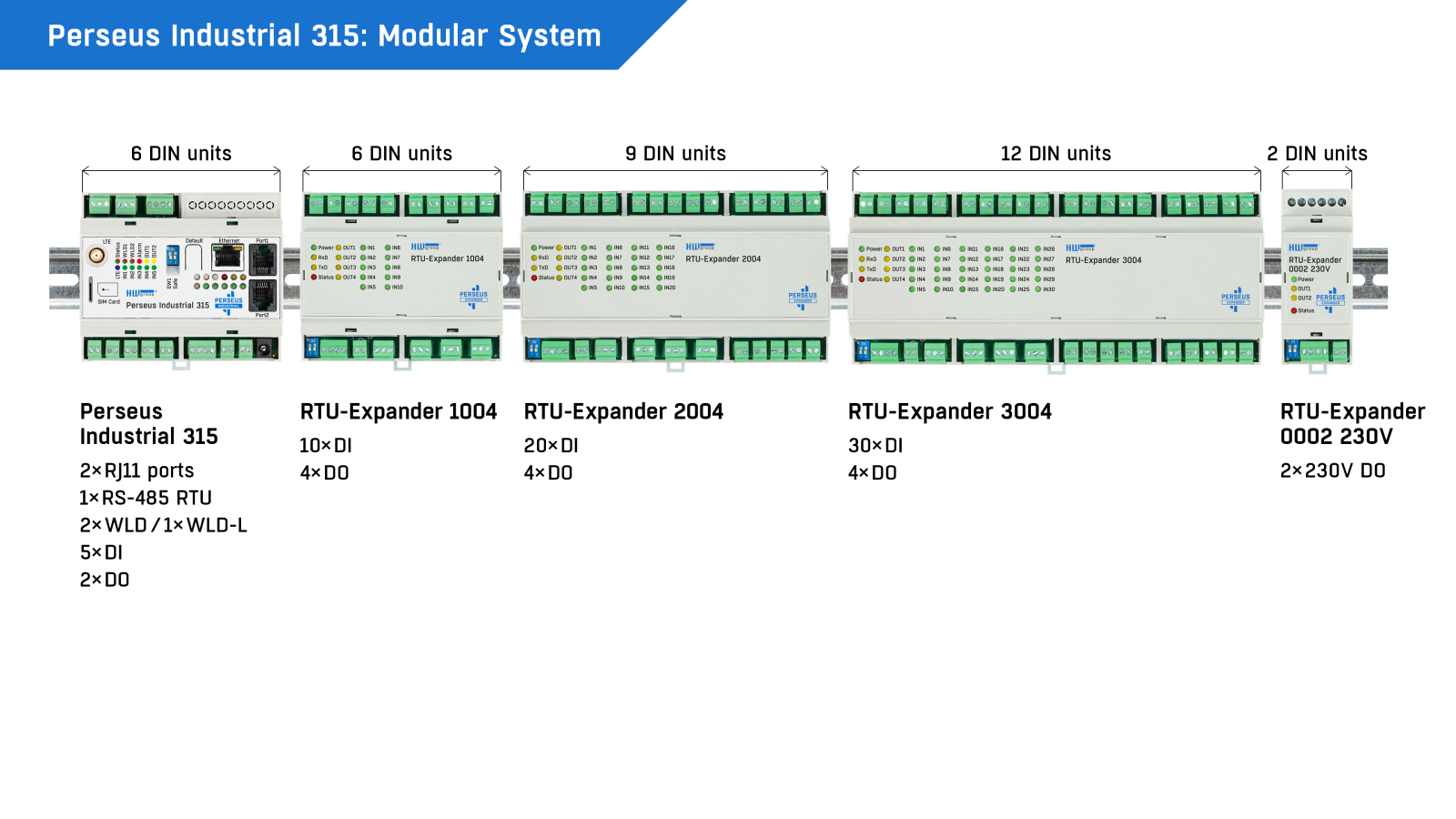

Skalierbare I/O-Erweiterung für die Perseus-Industrial-Familie
DIN-Rail-RTU-Expander lassen sich passend zur jeweiligen Anwendung mit den Perseus-Industrial-Geräten kombinieren, um die Anzahl der digitalen Ein- und Ausgänge zu skalieren.
Perseus Industrial 310/315 (Basisgerät)
6 DIN-Einheiten. 5x DI, 2x DO, 2x RJ11-Ports, 1x RS-485 RTU, 2x WLD / 1x WLD-L.
RTU-Expander 1004
6 DIN-Einheiten. 10x DI, 4x DO.
RTU-Expander 2004
9 DIN-Einheiten. 20x DI, 4x DO.
RTU-Expander 3004
12 DIN-Einheiten. 30x DI, 4x DO.
RTU-Expander 0002 230V
2 DIN-Einheiten. 2x 230V-DO.
Passendes Zubehör
- RTU-Connection cable: 0,15 m langes Anschlusskabel für den RTU-Expander
Inbetriebnahme in wenigen Schritten
Der RTU-Expander 1004 wird als I/O-Erweiterung an ein Perseus-Industrial-Gerät angeschlossen.
- RTU-Expander auf der Hutschiene neben dem Perseus-Industrial-Gerät montieren
- RTU-Expander über den RS-485-Klemmenblock mit dem Perseus-Industrial-Gerät verbinden (ggf. mit dem RTU-Connection cable)
- Optional: weitere RTU-Expander über denselben RS-485-Klemmenblock in Reihe schalten (Daisy-Chain)
- Trockenkontakte (z. B. Rauchmelder, Türkontakte, Bewegungsmelder) an die digitalen Eingänge anschließen
- Verbraucher an die gewünschten Relaisausgänge anschließen
- Konfiguration der Ein- und Ausgänge über das Perseus-Industrial-Gerät vornehmen
Warum der RTU-Expander 1004 die richtige Wahl ist
Kompakte Bauform
Nur 6 DIN-Einheiten für 10 DI und 4 DO.
Skalierbar
Beliebig viele Expander per Daisy-Chain kombinierbar.
Eine Versorgung für alle
Gemeinsame 12-V-Versorgung über den RS-485-Klemmenblock.
Genormte S0-Zähler
DI-Zähler konform zu EN 62053-31, Klasse B.
Industrietauglich
Schutzart IP40, Betrieb von -30 °C bis 65 °C.
24 Monate Garantie
Laut Hersteller mit 24 Monaten Garantie.
Praktische Anwendungsbeispiele
- Erweiterung der I/O-Kapazität von Perseus-Industrial-315/310-Installationen
- Anbindung mehrerer Rauchmelder, Türkontakte oder Bewegungsmelder in Schaltschränken
- Erfassung von Zählimpulsen (S0) aus Energie- oder Verbrauchszählern
- Schalten von Klimaanlagen, Lüftern oder anderen Verbrauchern über die Relaisausgänge
- Industrieanwendungen mit vielen verteilten Trockenkontakten
Häufig gestellte Fragen
Was ist der HW group RTU-Expander 1004 und wofür wird er eingesetzt?
Der RTU-Expander 1004 ist ein DIN-Schienengerät mit RS-485-Modbus-RTU-Schnittstelle, das 10 digitale Eingänge mit Zählern und 4 Relaisausgänge bereitstellt. Er erweitert die I/O-Kapazitäten der Perseus-Industrial-Geräte über Modbus/RTU.
Mit welchen Geräten lässt sich der RTU-Expander 1004 kombinieren?
Er ist für die Perseus-Industrial-Familie (Perseus Industrial 310 und 315) vorgesehen und erweitert deren I/O-Kapazitäten über Modbus/RTU.
Wie viele Eingänge und Ausgänge bietet das Gerät?
Der RTU-Expander 1004 bietet 10 digitale Eingänge (Trockenkontakte mit S0-Zählern) und 4 digitale Relaisausgänge.
Können mehrere RTU-Expander kombiniert werden?
Ja. Mehrere RTU-Expander lassen sich über den RS-485-Klemmenblock daisy-chainen und gemeinsam mit einer Nennspannung von 12 V versorgen.
Welche Detektoren lassen sich an die digitalen Eingänge anschließen?
Geeignet sind unter anderem Rauchmelder, Türkontakte, Bewegungsmelder und Stromausfall-Detektoren sowie andere Trockenkontakt-Sensoren.
Benötigt der RTU-Expander 1004 eine eigene Stromversorgung?
Nein. Das Gerät und alle daisy-chained RTU-Expander werden gemeinsam mit einer Nennspannung von 12 V (GND und +U) über den RS-485-Klemmenblock versorgt.
Fragen zum RTU-Expander 1004?
Unser Support-Team in Deutschland berät Sie kostenlos zu Auswahl, Sensorik und Konfiguration.
HW-Group RTU-Expander 1004
Allgemeine Daten
- I/O-Erweiterungsmodul für die HW-group Perseus-Plattform
- Erweiterung der Perseus Industrial I/O-Funktionen über Modbus/RTU
- 6-DIN-Einheiten-Gehäuse für DIN-Schienenmontage
- RS-485 / Modbus-RTU-Schnittstelle
- Mehrere RTU-Expander können über den RS-485-Anschluss in Reihe geschaltet werden
Digitale Eingänge
- 10 × digitale Eingänge (DI)
- S0-Pulseingänge gemäß EN 62053-31, Klasse B
- Geeignet für Detektoren wie Rauchmelder, Türkontakte, Bewegungsmelder und Stromversorgungserkennung
Digitale Ausgänge
- 4 × digitale Ausgänge (DO)
- Ausführung als Relaisausgänge
Schnittstelle
- 1 × RS-485 RTU
- Kommunikation über Modbus RTU
- Daisy-Chain-Verbindung mehrerer RTU-Expander möglich
- Versorgung weiterer Expander über den RS-485-Anschluss mit GND und +U
Stromversorgung
- Versorgung über RTU: 12 V nominal
- Anschluss über GND und +U am RS-485-Anschluss
Technische Daten
- Galvanische Isolation: 12
- Gewicht: 222 g
Kompatibilität
- Perseus Industrial 310 / 315
- Perseus-Plattform
Umgebungsbedingungen
- Betriebstemperatur: -30 bis +65 °C
- Betriebsluftfeuchtigkeit: 5–95 % RH
- Lagertemperatur: -30 bis +65 °C
- Lagerluftfeuchtigkeit: 5–95 % RH
Mechanische Daten
- Montage: DIN-Schiene
- Baugröße: 6 DIN-Einheiten
- Schutzart: IP40
- Anschluss: Terminal Block
Anwendungen
- I/O-Erweiterung für die Perseus-Plattform
- Erweiterung digitaler Eingänge und Relaisausgänge bei Perseus Industrial
- Einbindung von S0-Zählern und verschiedenen Detektoren
Weitere Daten
- Garantie: 24 Monate
