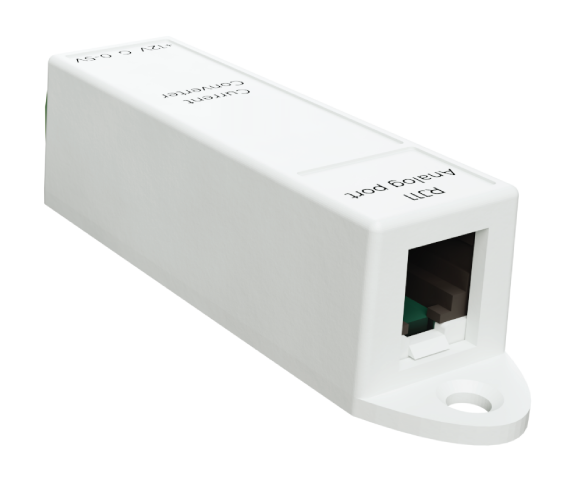

Didactum AC/DC Strommesswandler
79,00 €
Strommessung per Hall-Effekt-Stromwandler direkt im Monitoringsystem
Der Didactum Stromwandler überträgt die von einem Hall-Effekt-Stromwandler gemessenen Stromwerte an ein Didactum-Monitoringsystem. Dieser analoge Plug-and-Play-Konverter wird an einen beliebigen analogen Port (A1…A8) eines Didactum-Monitoringsystems oder einer Erweiterungseinheit angeschlossen und arbeitet mit Hall-Effekt-Stromwandlern mit 0–5V-Ausgangssignal und 12V-DC-Versorgung.
Dieser Artikel beschreibt beide erhältlichen Varianten des Stromwandlers gemeinsam: die AC-Variante für Wechselstrom-Messungen und die DC-Variante für Gleichstrom-Messungen. Beide Varianten sind baugleich in Anschluss und Funktionsweise, unterscheiden sich jedoch darin, mit welcher Art von externem Hall-Effekt-Stromwandler sie zusammenarbeiten. Die Auswahl zwischen AC und DC erfolgt direkt im Bestellprozess über die Options-Auswahl dieser Produktseite.
Individuell konfigurierbar: AC oder DC
Der Didactum Stromwandler wird bereits beim Bestellvorgang passgenau auf die Art des vorhandenen bzw. geplanten Hall-Effekt-Stromwandlers zugeschnitten.
Bitte beachten Sie: Die passende Variante muss oberhalb des Warenkorb-Buttons unter „Variante auswählen" aktiv ausgewählt werden. Die AC-Variante funktioniert ausschließlich zusammen mit einem AC-Hall-Effekt-Stromwandler, die DC-Variante ausschließlich zusammen mit einem DC-Hall-Effekt-Stromwandler – eine falsche Kombination liefert keine korrekten Messwerte.
Variante auswählen
AC
For monitoring AC Current meters. Geeignet für den Einsatz mit AC-Hall-Effekt-Stromwandlern zur Messung von Wechselstrom.
DC
For monitoring DC Current meters. Geeignet für den Einsatz mit DC-Hall-Effekt-Stromwandlern (zur Messung von Gleichstrom.
Beide Varianten sind baugleich in Anschluss, Aufbau und Funktionsweise – Details dazu finden Sie im Abschnitt „Aufbau" weiter unten.
Anschlüsse des Stromwandlers
Der Stromwandler verfügt über wenige, klar getrennte Anschlüsse für Eingang, Ausgang und den externen Stromwandler.
Eingang: 3-poliger Anschlussklemmenblock
Rastermaß 2,54 mm. Hierüber wird der externe Hall-Effekt-Stromwandler mit 3 Adern angeschlossen (Signal 0–5V und 12V-DC-Spannungsversorgung).
Ausgang: RJ11 6P4C
Verbindet den Stromwandler per RJ11-Kabel mit einem analogen Port (A1…A8) des Didactum-Monitoringsystems oder einer VT408-Erweiterungseinheit.
Die 12V-DC-Versorgung für den externen Hall-Effekt-Stromwandler wird vom Didactum-Monitoringsystem über den analogen Port bereitgestellt und vom Stromwandler an den Stromwandler-Sensor durchgereicht – ein separates Netzteil für den Stromwandler-Sensor ist nicht notwendig.
Passender Hall-Effekt-Stromwandler erforderlich
Der Didactum Stromwandler kann nicht eigenständig betrieben werden. Er benötigt zwingend einen externen Hall-Effekt-Stromwandler mit 0–5V-Ausgang und 12V-DC-Versorgung, der die eigentliche Strommessung an der Leitung vornimmt.
HALL AC Stromwandler
Offener AC-Stromwandler für Wechselstrom, erhältlich für Messbereiche von 5 bis 50 A.
AC Stromwandler
AC-Stromwandler für höhere Wechselströme, erhältlich für Messbereiche von 50 bis 500 A.
DC Stromwandler
DC-Stromwandler für Gleichstrom, erhältlich für Messbereiche von 50 bis 500 A.
Alternativ lässt sich grundsätzlich auch ein anderer handelsüblicher Hall-Effekt-Stromwandler mit passendem 0–5V-Ausgangssignal und 12V-DC-Versorgung verwenden.

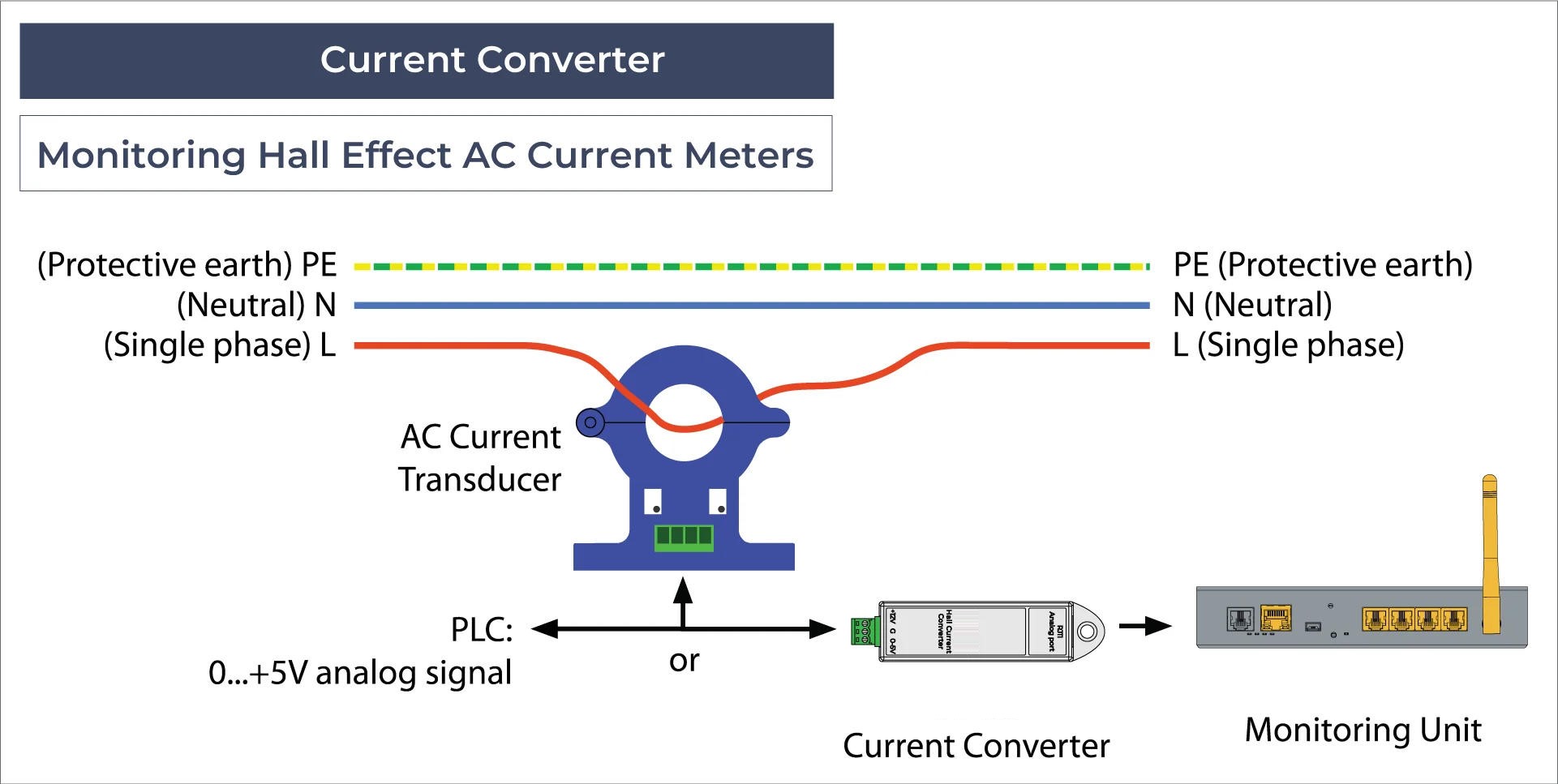

Stromwandler und Stromwandler-Sensor gemeinsam installieren
Stromwandler-Sensor und Didactum Stromwandler werden gemeinsam installiert.
Stromwandler-Sensor montieren
Den Hall-Effekt-Stromwandler mit Schrauben und Muttern befestigen. Die zu messende Leitung wird durch die Öffnung (Apertur) des Stromwandlers geführt.
Am Monitoringsystem anschließen
Ein Ende des RJ11-Kabels an einen freien analogen Port (A1…A8) des Didactum-Monitoringsystems anschließen, das andere Ende am RJ11-Port des Stromwandlers.
Stromwandler-Sensor verkabeln
Die 3 Adern zum Hall-Effekt-Stromwandler gemäß Anschlussplan mit dem 3-poligen Anschlussklemmenblock des Stromwandlers verbinden.
Sicherheitshinweise: Die geltenden Vorschriften für die Installation im jeweiligen Land sowie die einschlägigen Unfallverhütungsvorschriften sind zu beachten, ebenso interne betriebliche Arbeits-, Betriebs- und Sicherheitsvorschriften. Die angegebenen technischen Grenzwerte, insbesondere der zulässige Umgebungstemperaturbereich, dürfen unter keinen Umständen überschritten werden. Prüfen Sie zudem vor der Montage die maximale Isolationsspannung des Stromwandler-Sensors sowie den maximal zulässigen Leitungsdurchmesser der zu messenden Leitung.
Volle Kontrolle über Schwellenwerte, Trends und Automatisierung
Der Stromwandler integriert sich nahtlos in das Didactum-Webinterface und liefert präzise Messwerte sowie verwertbare Erkenntnisse.
- Individuelle Schwellenwerte (Lower Critical, Lower Warning, Normal, Upper Warning, Upper Critical) je Messpunkt
- Logikschemata für automatisierte Aktionen bei Grenzwertüberschreitung, z.B. bei Überlast
- Übersichtliches, individuell konfigurierbares Dashboard
- Grafische Trendanzeige und durchgehende Protokollierung der Messwerte
- Benachrichtigungen per E-Mail, SMS, SNMP-Trap und weitere Kanäle
Einsatzbereiche des Stromwandlers
- Überwachung von Stromkreisen und Abgängen in Elektroverteilungen zur Erkennung von Überlast
- Stromverbrauch kritischer IT- und Facility-Geräte im Rechenzentrum überwachen
- Auslastung von Generatoren messen und Über- oder Unterlast erkennen
- Ein- und Ausgangsstrom von USV-Systemen zur Beurteilung der Backup-Leistung überwachen
- Motoren, Pumpen, Kompressoren und Produktionsmaschinen auf Laständerungen überwachen
- Lade- und Entladeströme von Batteriebänken und Energiespeichersystemen erfassen
- Stromertrag von Solar-Wechselrichtern und anderen erneuerbaren Energiesystemen prüfen
- Frühzeitige Erkennung von Verschleiß oder Defekten anhand veränderter Stromaufnahme
Was im Lieferumfang enthalten ist
Bitte prüfen Sie den Lieferumfang bei Erhalt auf Vollständigkeit und melden Sie fehlende oder beschädigte Teile umgehend Ihrem Lieferanten. Der externe Hall-Effekt-Stromwandler (AC oder DC) ist nicht Bestandteil dieses Lieferumfangs und muss separat bestellt werden.
- Didactum Stromwandler (AC oder DC, je nach Bestelloption)1 Stück
- RJ11-Kabel 6P4C, 2 m1 Stück
- Anschlussklemme, 3-polig, 2,54 mm1 Stück
- Anschlussklemme, 3-polig, 3,81 mm1 Stück
- 3-adriges Anschlusskabel, 2 m1 Stück
- Schraube B4,2 x 16 mm1 Stück
- Selbstklebender Aufkleber1 Stück
Warum dieser Stromwandler die richtige Wahl ist
Hohe Genauigkeit
1 % Messgenauigkeit bei der Signalübertragung vom Stromwandler-Sensor.
AC und DC verfügbar
Passende Variante für Wechsel- oder Gleichstrom-Messung wählbar.
Plug-and-Play
Automatische Erkennung am analogen Port, keine manuelle Einrichtung nötig.
Keine separate Stromversorgung
12V-Versorgung für den Stromwandler-Sensor erfolgt direkt über den analogen Port.
Kompakt
Kleine Bauform (80 × 19 × 20 mm), Desktop- oder Wandmontage.
Große Reichweite
Bis zu 50 m Entfernung zum Monitoringsystem oder zur Erweiterungseinheit.
Erweiterbar
Zusätzliche Stromwandler einfach über die VT408-Erweiterungseinheit ergänzen.
Made in EU
Entwickelt und gefertigt in der Europäischen Union.
Häufig gestellte Fragen
Was ist der Unterschied zwischen der AC- und der DC-Variante?
Beide Varianten sind baugleich in Anschluss und Funktionsweise. Die AC-Variante ist für den Einsatz mit AC-Hall-Effekt-Stromwandlern zur Wechselstrommessung vorgesehen, die DC-Variante für den Einsatz mit DC-Hall-Effekt-Stromwandlern zur Gleichstrommessung. Die passende Variante wird beim Bestellen über die Options-Auswahl gewählt.
Kann ich die AC-Variante mit einem DC-Stromwandler-Sensor verwenden?
Nein. Die AC-Variante funktioniert ausschließlich mit AC-Hall-Effekt-Stromwandlern, die DC-Variante ausschließlich mit DC-Hall-Effekt-Stromwandlern. Eine falsche Kombination liefert keine korrekten Messwerte.
Ist der externe Hall-Effekt-Stromwandler im Lieferumfang enthalten?
Nein. Der Didactum Stromwandler benötigt zwingend einen externen Hall-Effekt-Stromwandler (mit 0–5V-Ausgang und 12V-DC-Versorgung, der separat bestellt werden muss.
Wie wird der Stromwandler angeschlossen?
Der Stromwandler wird per RJ11-Kabel an einen beliebigen analogen Port (A1…A8) des Didactum-Monitoringsystems angeschlossen. Der externe Hall-Effekt-Stromwandler wird über ein 3-adriges Kabel an den 3-poligen Anschlussklemmenblock des Stromwandlers angeschlossen.
Benötigt der Stromwandler-Sensor eine eigene Stromversorgung?
Nein. Die 12V-DC-Versorgung für den Stromwandler-Sensor wird vom Didactum-Monitoringsystem über den analogen Port bereitgestellt und vom Stromwandler durchgereicht.
Kann der Stromwandler eigenständig, ohne Monitoringsystem, betrieben werden?
Nein. Der Stromwandler liefert selbst keine Anzeige oder Auswertung und muss immer zusammen mit einem Didactum- bzw. Vutlan-Monitoringsystem sowie einem passenden externen Hall-Effekt-Stromwandler eingesetzt werden.
Fragen zum Didactum Stromwandler?
Unser Support-Team in Deutschland berät Sie kostenlos zu Auswahl, Montage und Konfiguration.
Didactum AC/DC Strommesswandler
Allgemeine Daten
- AC/DC-Strommesswandler zur Messung von Wechsel- und Gleichstrom
- Hall-Effekt-Stromsensor für berührungslose Strommessung
- Analoger Plug-and-Play-Sensor
- Transmitter/Wandler zur Anbindung an Didactum- und Vutlan-Monitoringsysteme
- Hergestellt in der EU
Technische Daten
- Messprinzip: Hall-Effekt
- Sensortyp: Analog
- Genauigkeit: ±1 %
- Leistungsaufnahme: ca. 1 mW
Anschlüsse
- Eingang: 3-polige Stromklemme (Rastermaß 2,54 mm)
- Ausgang: RJ11 (6P4C)
- Maximale Kabellänge zum Monitoring-System oder VT408-Erweiterungsmodul: 50 m
- Maximale Entfernung bei Stromversorgung über den Analogport: bis 225 m
Kompatibilität
- Didactum Monitoring-Systeme mit Analogport
- Vutlan Monitoring-Systeme
- 8-Port Analog-Port-Erweiterungsmodul
Stromversorgung
- Versorgung über den Analogport des Didactum-/Vutlan-Monitoringsystems oder des VT408-Erweiterungsmoduls
- Keine separate Spannungsversorgung erforderlich
Montage
- Tischmontage
- Wandmontage
Umgebungsbedingungen
- Betriebstemperatur: -10 °C bis +80 °C
- Relative Luftfeuchtigkeit: 0 – 95 % (nicht kondensierend)
Abmessungen & Gewicht

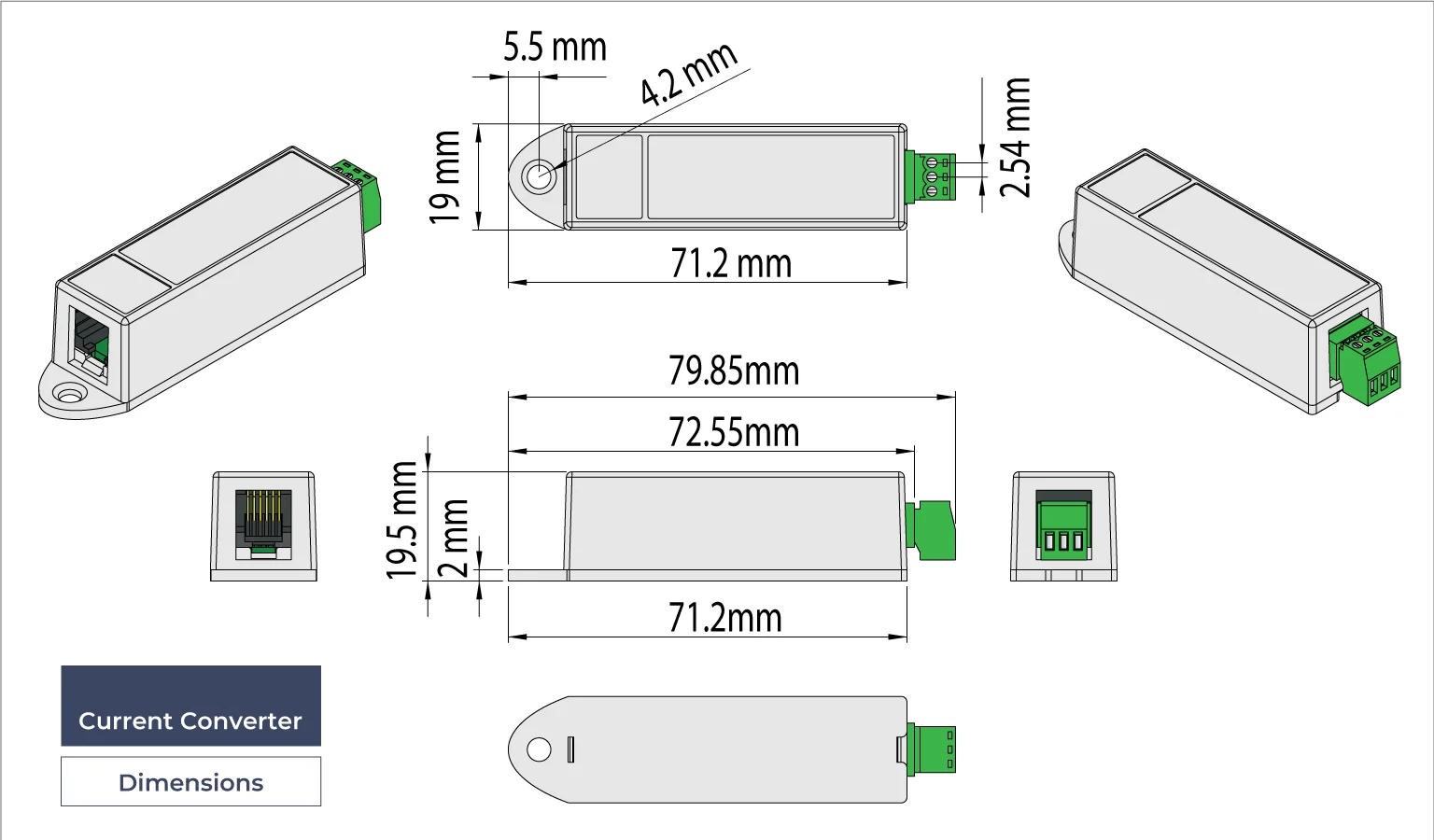

- Abmessungen: 80 × 19 × 20 mm (L × B × H)
- Gewicht: ca. 20 g
Lieferumfang
- Didactum AC/DC Strommesswandler
