Didactum Sonde AC Strommesswandler
119,00 €
Präziser Hall-Effekt-Stromwandler zur Wechselstrommessung
Der Didactum AC Strommesswandler ist ein einfacher, offener Hall-Effekt-Wechselstromwandler (Open-Loop-Ammeter), der den Strom auf einer Leitung berührungslos misst, ohne diese aufzutrennen. Die zu messende Leitung wird durch die Öffnung des ringförmigen Wandlers geführt; der Wandler wandelt den gemessenen Wechselstrom in ein proportionales 0–5V-DC-Ausgangssignal um.
Dieser Artikel bezieht sich auf das Modell AC-100 mit einem Nennstrom von 100A und einem Messbereich von 0–100 A – ideal für die Überwachung einzelner Stromkreise, Abgänge und mittlerer Lasten.
Wichtiger Hinweis: Der Didactum AC Strommesswandler misst zwar den Strom an der Leitung, kann das Messsignal jedoch nicht eigenständig an ein Monitoringsystem übertragen. Zwingend zusätzlich benötigt wird der Didactum Stromwandler in der AC-Ausführung, Art.-Nr. DI14030-AC, der als Transceiver das 0–5V-Signal des Strommesswandlers entgegennimmt und über einen analogen Port (A1…A8) an das Didactum-Monitoringsystem weiterleitet. Ohne DI14030-AC ist keine Anzeige, Auswertung oder Alarmierung der Messwerte möglich.
Aufbau des Strommesswandlers
Der Strommesswandler besteht aus einem ringförmigen Wandlerkopf mit Durchführungsöffnung sowie einem 4-poligen Anschlussterminal.
Durchführungsöffnung (Ø 21 mm)

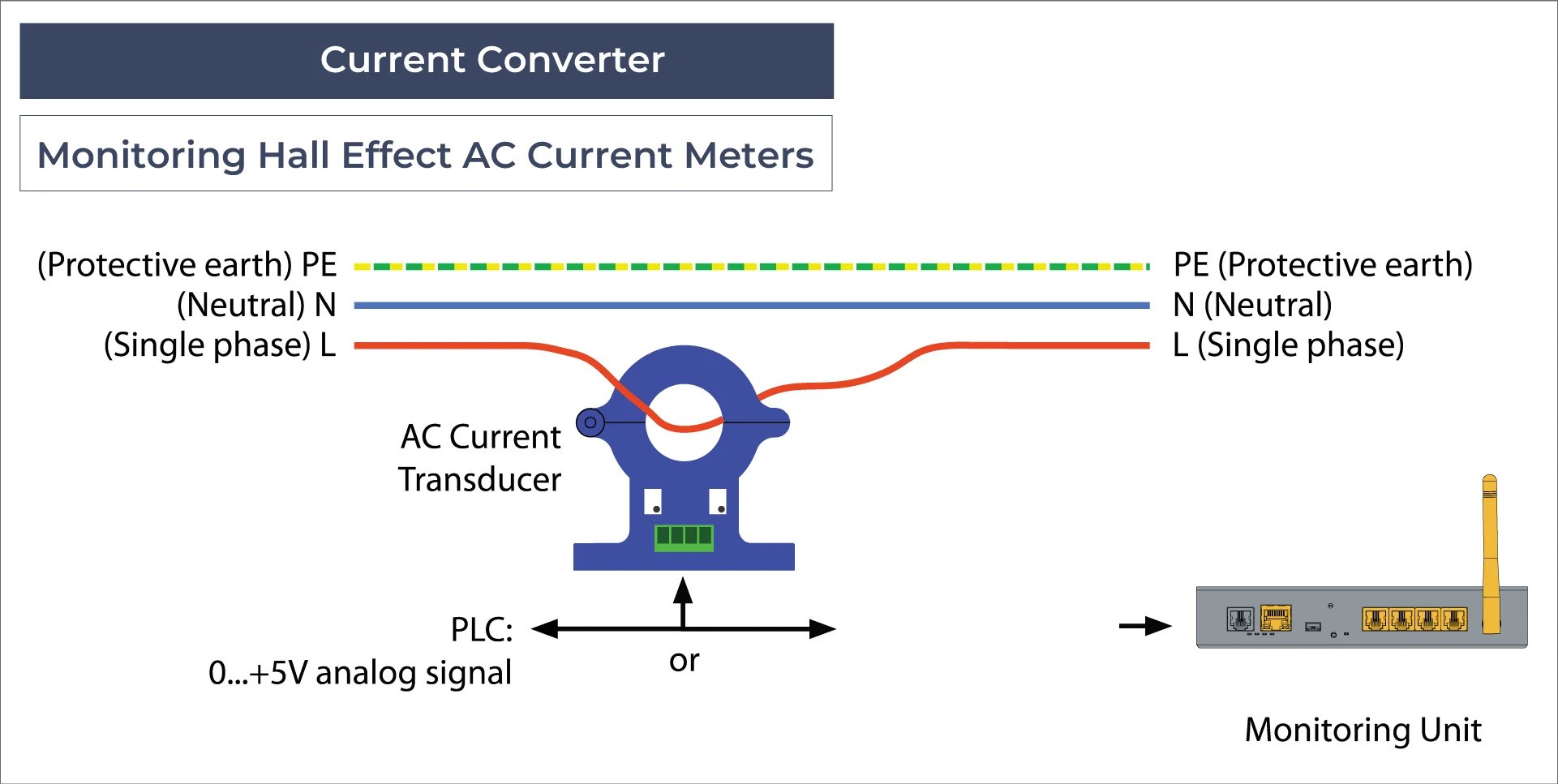

Die zu messende Leitung wird durch diese Öffnung im ringförmigen, toroidalen Wandlerkern geführt. Der Wandler misst den Strom kontaktlos über das entstehende Magnetfeld.
Montagelaschen
Zwei Befestigungslaschen am Gehäuse, über die der Wandler mit Schrauben und Muttern fixiert wird.
4-poliges Anschlussterminal (Rastermaß 3,81 mm)
Vierpolige Anschlussklemme zur Verkabelung mit dem Didactum Stromwandler DI14030-AC. Belegung: G (Ground), M (0–5V Messsignal), G (Ground), + (+12V DC Versorgung).
Montage und Anschluss
Strommesswandler und Didactum Stromwandler (DI14030-AC) werden gemeinsam installiert.
Wandler montieren
Den Strommesswandler mit Schrauben und Muttern an geeigneter Stelle befestigen. Die zu messende Leitung durch die Durchführungsöffnung des Wandlers führen.
Verkabelung zum Stromwandler DI14030-AC
Die 4 Adern des Anschlussterminals (G, M, G, +) gemäß Anschlussbelegung mit dem 3-poligen Eingangsterminal des Didactum Stromwandlers (DI14030-AC, AC-Ausführung) verbinden.
Am Monitoringsystem anschließen
Den Didactum Stromwandler (DI14030-AC) per RJ11-Kabel an einen freien analogen Port (A1…A8) des Didactum-Monitoringsystems oder einer 8-Port Sensor-Erweiterungseinheit anschließen.
Sicherheitshinweise: Die geltenden Vorschriften für die Installation im jeweiligen Land sowie die einschlägigen Unfallverhütungsvorschriften sind zu beachten, ebenso interne betriebliche Arbeits-, Betriebs- und Sicherheitsvorschriften. Die angegebenen technischen Grenzwerte, insbesondere Isolationsspannung, Durchführungsdurchmesser und Umgebungstemperaturbereich, dürfen unter keinen Umständen überschritten werden. Prüfen Sie vor der Montage den maximal zulässigen Leitungsdurchmesser sowie die maximale Isolationsspannung des Wandlers.
Volle Kontrolle über Schwellenwerte, Trends und Automatisierung
Über den Didactum Stromwandler (DI14030-AC) integriert sich der Strommesswandler nahtlos in das Didactum-Webinterface.
- Individuelle Schwellenwerte (Lower Critical, Lower Warning, Normal, Upper Warning, Upper Critical) je Messpunkt

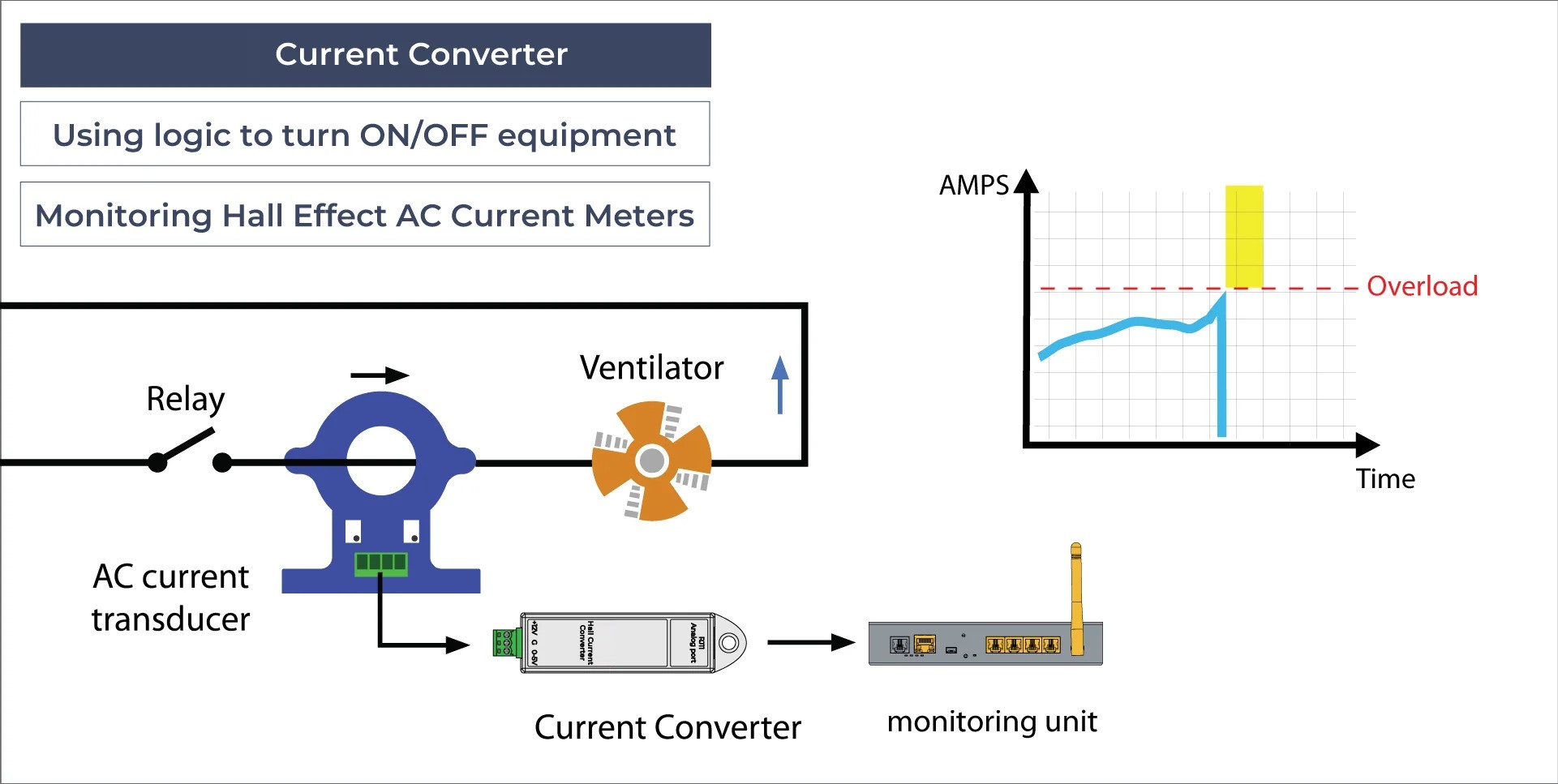

- Logikschemata für automatisierte Aktionen bei Grenzwertüberschreitung, z.B. bei Überlast
- Übersichtliches, individuell konfigurierbares Dashboard
- Grafische Trendanzeige und durchgehende Protokollierung der Messwerte
- Benachrichtigungen per E-Mail, SMS, SNMP-Trap und weitere Kanäle
Einsatzbereiche des Strommesswandlers
- Überwachung von Stromkreisen und Abgängen in Elektroverteilungen zur Erkennung von Überlast
- Stromverbrauch kritischer IT- und Facility-Geräte im Rechenzentrum überwachen

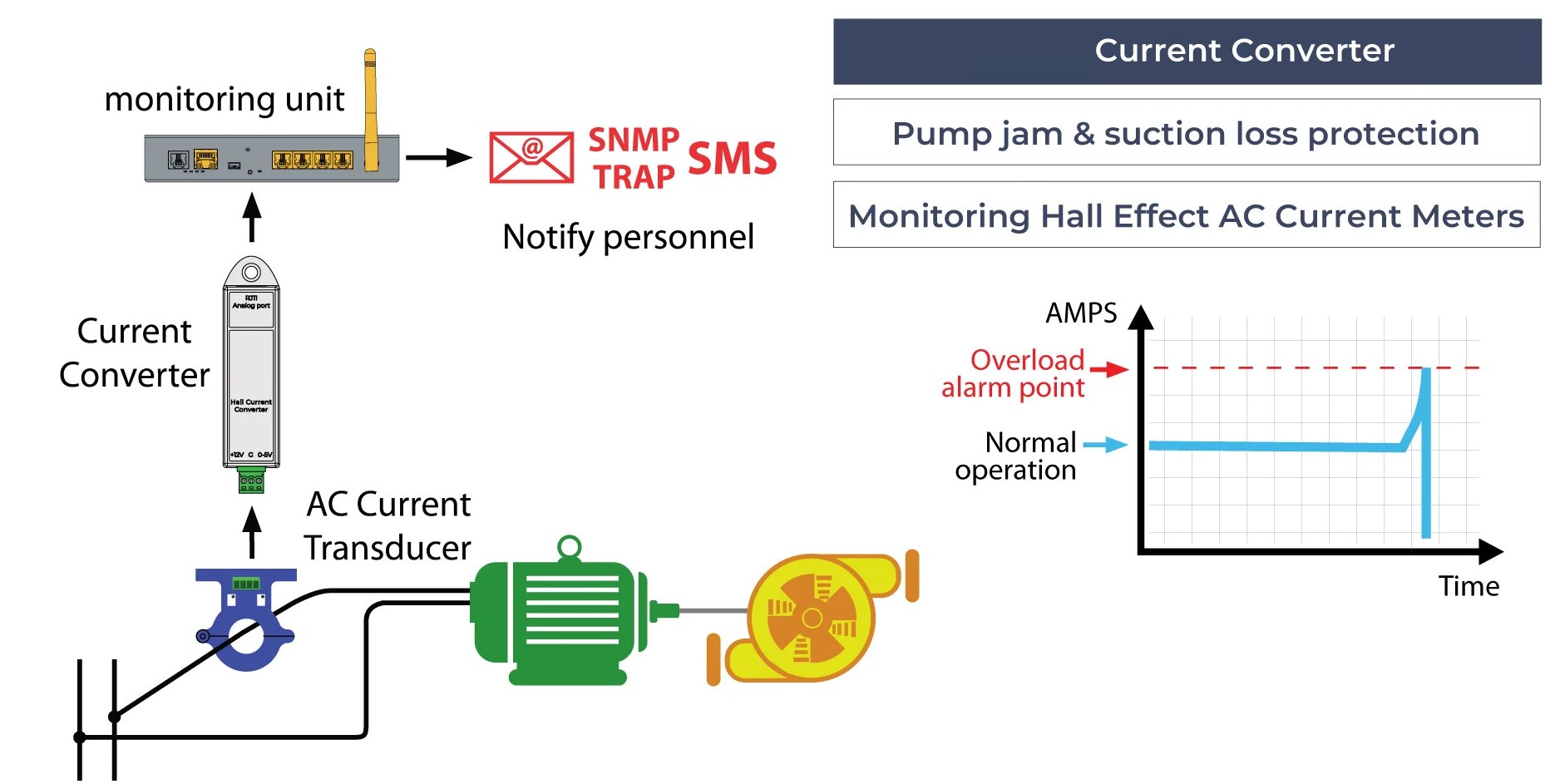

- Motoren, Pumpen, Kompressoren und Produktionsmaschinen auf Laständerungen überwachen
- Auslastung von Generatoren messen und Über- oder Unterlast erkennen
- Ein- und Ausgangsstrom von USV-Systemen zur Beurteilung der Backup-Leistung überwachen
- Stromertrag von Solar-Wechselrichtern und anderen erneuerbaren Energiesystemen prüfen
- Automatische Alarmierung bei Überschreitung definierter Stromgrenzwerte

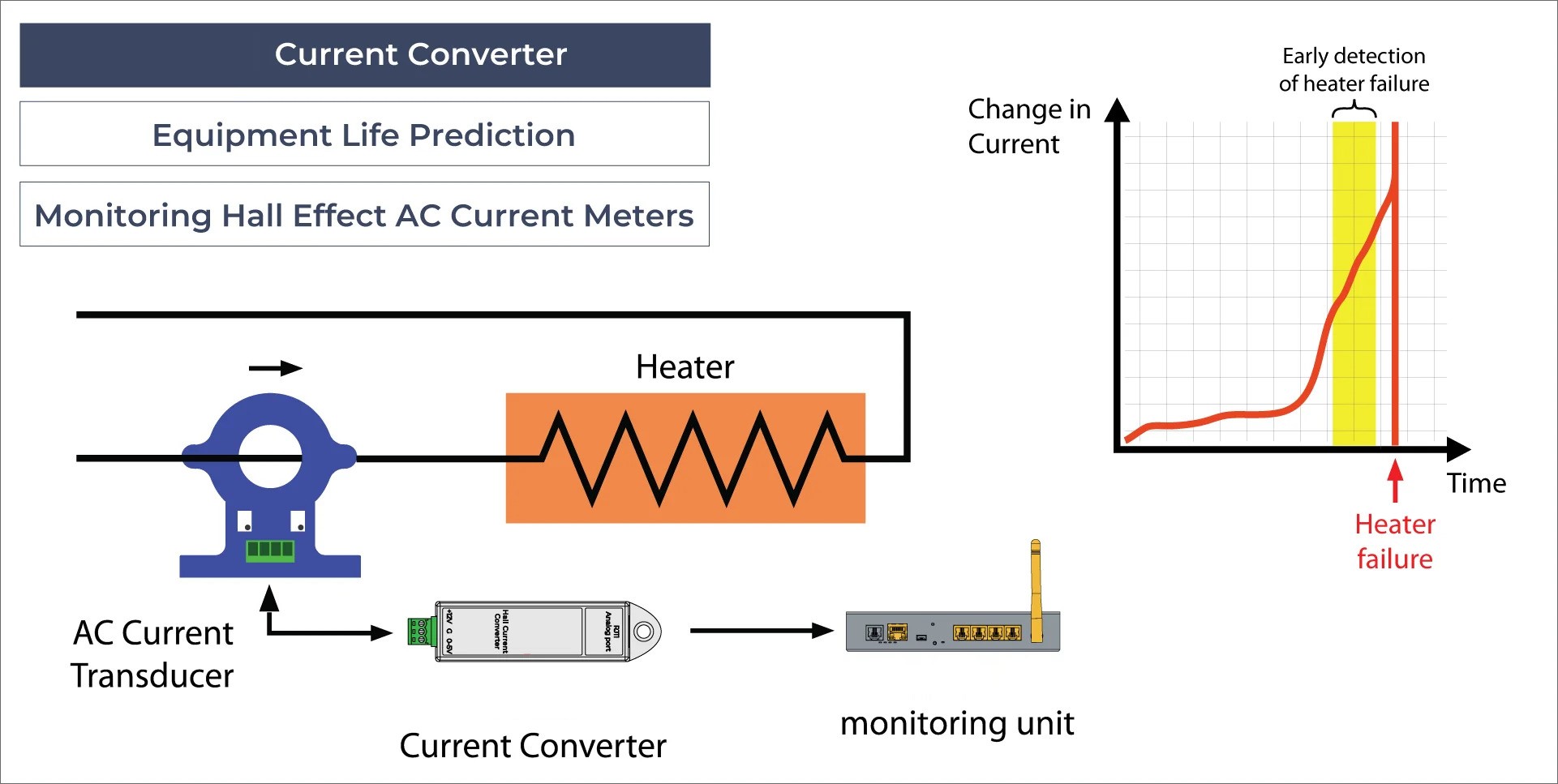

- Frühzeitige Erkennung von Verschleiß oder Defekten anhand veränderter Stromaufnahme
Was im Lieferumfang enthalten ist
Bitte prüfen Sie den Lieferumfang bei Erhalt auf Vollständigkeit und melden Sie fehlende oder beschädigte Teile umgehend Ihrem Lieferanten. Der Didactum Stromwandler DI14030-AC ist nicht Bestandteil dieses Lieferumfangs und muss separat bestellt werden.
- Didactum AC Strommesswandler AC-100 (100A)1 Stück
- Selbstklebender Aufkleber1 Stück
- Schraube L18,5 M42 Stück
- Bolzen L14 M42 Stück
- Mutter M3,52 Stück
Warum dieser Strommesswandler die richtige Wahl ist
100A Nennstrom
Messbereich 0–100 A für Stromkreise und mittlere Lasten.
Kontaktlose Messung
Erfassung des Stroms ohne Auftrennen der Leitung.
Hohe Genauigkeit
≤ ±1,0 % Genauigkeit und Linearitätsfehler.
Einfache Montage
Befestigung über zwei Montagelaschen mit Schrauben und Muttern.
Robuste Isolation
Isolationsspannung AC 2,5kV 50Hz 1min für sicheren Betrieb.
Breiter Betriebsbereich
Ausgelegt für -10 °C bis +70 °C Umgebungstemperatur.
Standardisierter Ausgang
0–5V-DC-Signal, kompatibel mit dem Didactum Stromwandler DI14030-AC.
Made in EU
Entwickelt und gefertigt in der Europäischen Union.
Häufig gestellte Fragen
Für welchen Strombereich ist dieses Modell geeignet?
Dieses Modell (AC-100) hat einen Nennstrom von 100A und deckt einen Messbereich von 0–100 A ab. Stellen Sie sicher, dass der maximal zu erwartende Betriebsstrom der zu überwachenden Leitung sicher innerhalb dieses Bereichs liegt.
Kann der Strommesswandler direkt an das Monitoringsystem angeschlossen werden?
Nein. Der Strommesswandler liefert ein 0–5V-Analogsignal und benötigt zwingend den Didactum Stromwandler in der AC-Ausführung (DI14030-AC) als Transceiver, der dieses Signal an einen analogen Port des Monitoringsystems überträgt.
Ist DI14030-AC im Lieferumfang enthalten?
Nein. Der Didactum Stromwandler DI14030-AC ist ein separates Produkt und muss zusätzlich bestellt werden, sofern nicht bereits vorhanden.
Muss die Leitung zur Installation aufgetrennt werden?
Nein. Der Strommesswandler misst kontaktlos über das Magnetfeld der durch die Durchführungsöffnung geführten Leitung. Ein Auftrennen der Leitung ist für die Messung selbst nicht erforderlich.
Können mehrere Strommesswandler gleichzeitig genutzt werden?
Ja. Für jeden zu überwachenden Stromkreis wird ein eigener Strommesswandler AC-100 mit einem eigenen Didactum Stromwandler (DI14030-AC) an einem freien analogen Port benötigt. Reichen die vorhandenen Ports nicht aus, lässt sich die Anzahl über eine 8-Port Erweiterungseinheit erhöhen.
Eignet sich der Wandler auch für Gleichstrom-Messungen?
Nein. Der Didactum AC Strommesswandler ist ausschließlich für Wechselstrom (AC) ausgelegt. Für Gleichstrom-Messungen (DC) steht ein separates Produkt zur Verfügung, das mit der DC-Ausführung des Didactum Stromwandlers kombiniert wird.
Fragen zum Didactum AC Strommesswandler?
Unser Support-Team in Deutschland berät Sie kostenlos zu Auswahl, Montage und Konfiguration.
Didactum Sonde AC Strommesswandler
Allgemeine Daten
- AC-Strommesssonde zur Messung von Wechselstrom
- Einphasiger Strommesswandler mit toroidalem Messkern
- Berührungslose Strommessung durch Durchführung des Leiters
- Analoger Spannungsausgang 0–5 VDC
- Geeignet für Energieüberwachung, Lastmessung und Gebäudeautomation
Technische Daten
- Messgröße: Wechselstrom (AC)
- Verfügbare Nennströme:
- 50 A
- 100 A
- 200 A
- 300 A
- 400 A
- 500 A
- Messbereiche:
- 0–50 A AC
- 0–100 A AC
- 0–200 A AC
- 0–300 A AC
- 0–400 A AC
- 0–500 A AC
- Ausgangssignal: 0–5 VDC
- Versorgungsspannung: +12 VDC
- Genauigkeit: ≤ ±1,0 %
- Linearitätsfehler: ≤ ±1,0 %
- Ansprechzeit: ≤ 350 ms
- Leistungsaufnahme: ≤ 50 mA
- Bandbreite: 50 / 60 Hz
- Isolationsspannung: AC 2,5 kV, 50 Hz, 1 Minute
Anschlüsse
- 4-polige Anschlussklemme (Rastermaß 3,81 mm)
- Pinbelegung:
- G – Masse (Ground)
- M – Analogausgang 0–5 V
- G – Masse (Ground)
- + – +12 VDC Versorgung
Mechanische Daten
- Durchführungsöffnung: 21 mm
- Spulenbauform: Toroid
- Spulentyp: Spartransformator (Auto-Transformer)
- Phasen: 1-phasig
- Gewicht: ca. 67 g
Umgebungsbedingungen
- Betriebstemperatur: -10 °C bis +70 °C
- Lagertemperatur: -25 °C bis +85 °C
Anwendungsbereiche
- Energie- und Lastüberwachung
- Gebäudeautomation
- Industrieanlagen
- Schaltschränke
- Maschinenüberwachung
- Energiemanagement-Systeme
Lieferumfang
- Didactum Sonde AC Strommesswandler je nach Auswahl
