Didactum Sonde DC Strommesswandler
119,00 €
Präzise Sonde zur Gleichstrommessung
Die Didactum Sonde DC Strommesswandler ist ein einfacher, offener Hall-Effekt-Gleichstromwandler (Open-Loop-Amperemeter), der den Gleichstrom auf einer Leitung berührungslos misst, ohne diese aufzutrennen. Die zu messende Leitung wird durch die Öffnung des ringförmigen Wandlers geführt; die Sonde wandelt den gemessenen Gleichstrom in ein proportionales 0–5V-DC-Ausgangssignal um.
Dieser Artikel bezieht sich auf das Modell DC-100 mit einem Nennstrom von 100A und einem Messbereich von 0–100 A – ideal für die Überwachung von Batteriesystemen, DC-Sammelschienen und DC-Verteilungsleitungen.
Wichtiger Hinweis: Die Didactum Sonde DC Strommesswandler misst zwar den Gleichstrom an der Leitung, kann das Messsignal jedoch nicht eigenständig an ein Monitoringsystem übertragen. Zwingend zusätzlich benötigt wird der Didactum Strommesswandler in der DC-Ausführung, Art.-Nr. DI14030-DC, der als Transceiver das 0–5V-Signal der Sonde entgegennimmt und über einen analogen Port (A1…A8) an das Didactum-Monitoringsystem weiterleitet. Ohne DI14030-DC ist keine Anzeige, Auswertung oder Alarmierung der Messwerte möglich.
Aufbau der Strommesssonde
Die Strommesssonde besteht aus einem ringförmigen Wandlerkopf mit Durchführungsöffnung sowie einem 4-poligen Anschlussterminal.
Durchführungsöffnung (Ø 21 mm)
Die zu messende Gleichstromleitung wird durch diese Öffnung im ringförmigen, toroidalen Wandlerkern geführt. Die Sonde misst den Strom kontaktlos über das entstehende Magnetfeld.
Montagelaschen
Zwei Befestigungslaschen am Gehäuse, über die die Sonde mit Schrauben und Muttern fixiert wird.
4-poliges Anschlussterminal (Rastermaß 3,81 mm)
Vierpolige Anschlussklemme zur Verkabelung mit dem Didactum Strommesswandler DI14030-DC. Belegung: G (Ground), M (0–5V Messsignal), G (Ground), + (+12V DC Versorgung).
Montage und Anschluss
Strommesssonde und Didactum Strommesswandler (DI14030-DC) werden gemeinsam installiert.
Sonde montieren
Die Strommesssonde mit Schrauben und Muttern an geeigneter Stelle befestigen. Die zu messende Gleichstromleitung durch die Durchführungsöffnung der Sonde führen.

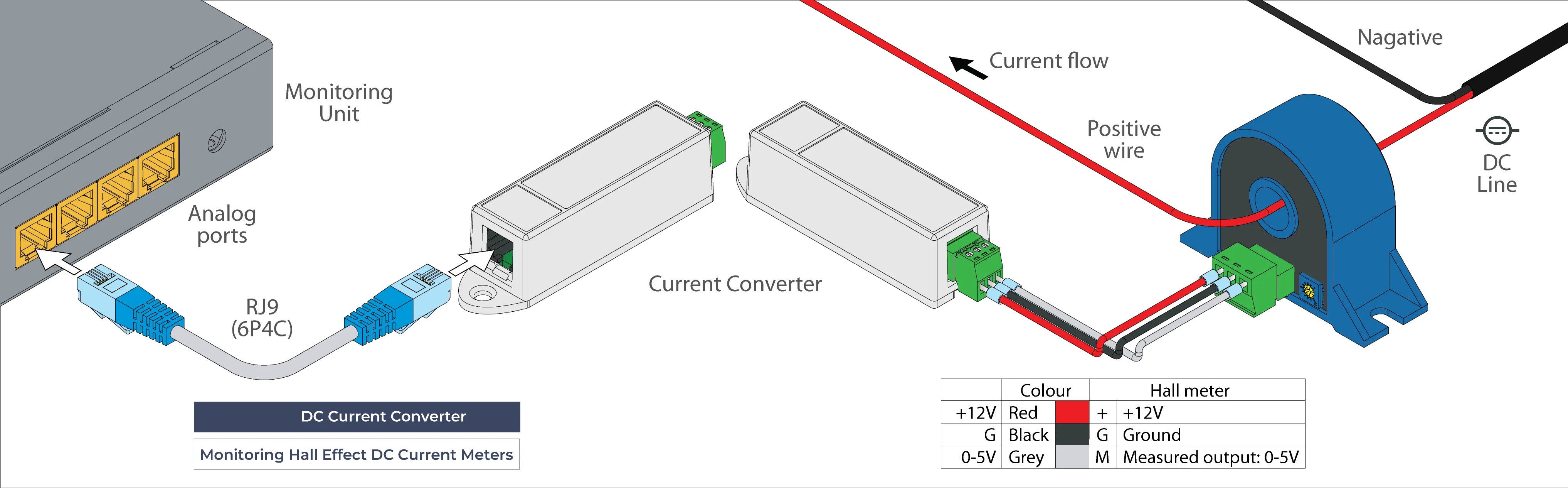

Verkabelung zum Strommesswandler DI14030-DC
Die 4 Adern des Anschlussterminals (G, M, G, +) gemäß Anschlussbelegung mit dem 3-poligen Eingangsterminal des Didactum Strommesswandlers (DI14030-DC, DC-Ausführung) verbinden.
Am Monitoringsystem anschließen
Den Didactum Strommesswandler (DI14030-DC) per RJ11-Kabel an einen freien analogen Port (A1…A8) des Didactum-Monitoringsystems oder einer 8-Port Sensorerweiterungseinheit anschließen.
Sicherheitshinweise: Die geltenden Vorschriften für die Installation im jeweiligen Land sowie die einschlägigen Unfallverhütungsvorschriften sind zu beachten, ebenso interne betriebliche Arbeits-, Betriebs- und Sicherheitsvorschriften. Die angegebenen technischen Grenzwerte, insbesondere Isolationsspannung, Durchführungsdurchmesser und Umgebungstemperaturbereich, dürfen unter keinen Umständen überschritten werden. Prüfen Sie vor der Montage den maximal zulässigen Leitungsdurchmesser sowie die maximale Isolationsspannung der Sonde.
Volle Kontrolle über Schwellenwerte, Trends und Automatisierung
Über den Didactum Strommesswandler (DI14030-DC) integriert sich die Sonde nahtlos in das Didactum-Webinterface.
- Individuelle Schwellenwerte (Lower Critical, Lower Warning, Normal, Upper Warning, Upper Critical) je Messpunkt
- Logikschemata für automatisierte Aktionen bei Grenzwertüberschreitung, z.B. bei Überlast oder Tiefentladung
- Übersichtliches, individuell konfigurierbares Dashboard
- Grafische Trendanzeige und durchgehende Protokollierung der Messwerte
- Benachrichtigungen per E-Mail, SMS, SNMP-Trap und weitere Kanäle
Einsatzbereiche der Strommesssonde
- Überwachung der Laststromstärke an DC-Hall-Sonden auf Batteriesträngen, DC-Sammelschienen und Verteilungsleitungen zur Fernüberwachung des Stromverbrauchs
- Erkennung von Überlast und Bewertung des Zustands von DC-Stromkreisen

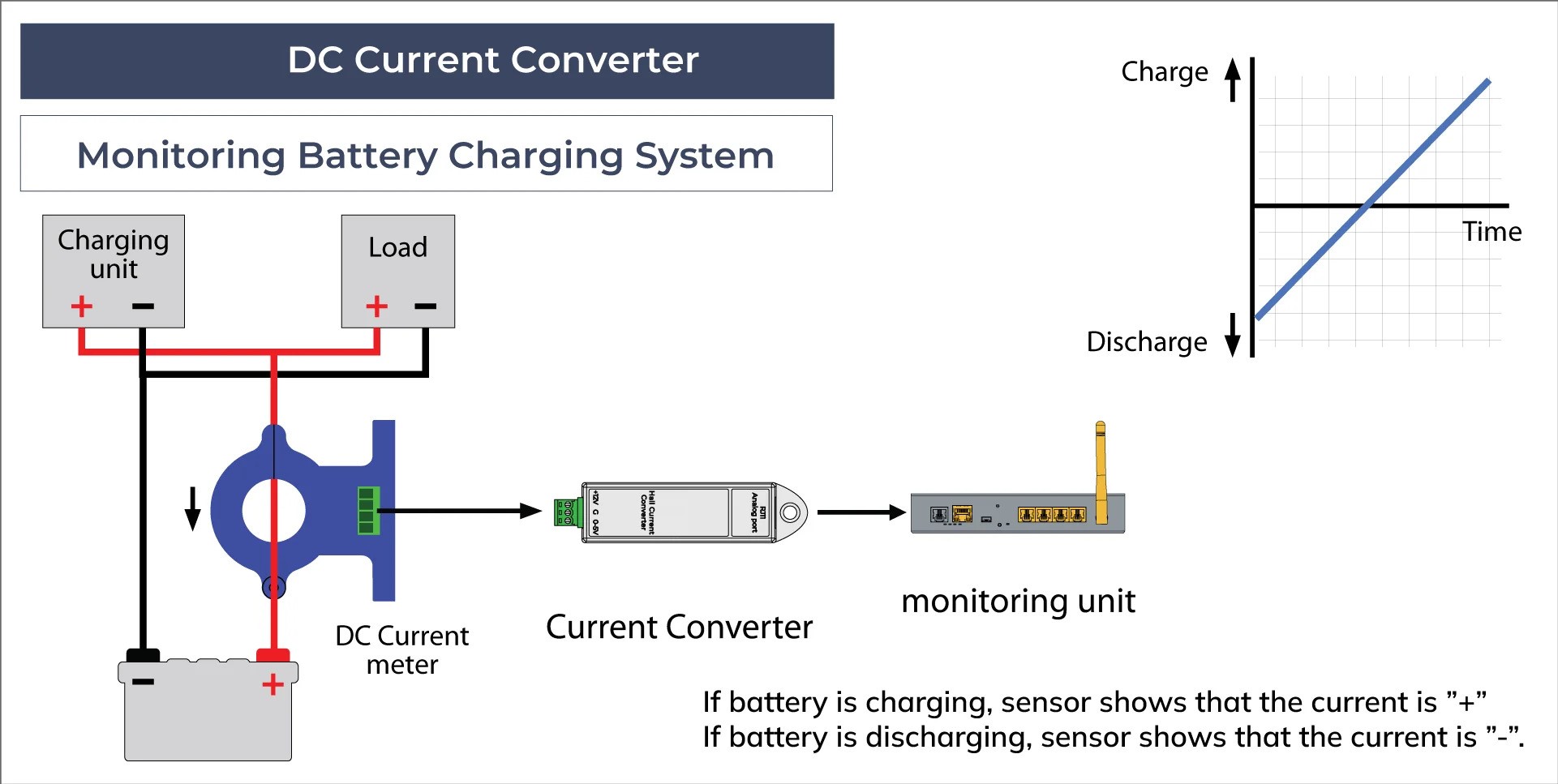

- Überwachung von Lade- und Entladeströmen in Batteriebänken, USV-Systemen und Energiespeichersystemen
- Erkennung von anomalem Stromfluss zur Optimierung der Batterielebensdauer
- Überwachung von Telekom-Gleichrichtern, DC-Motoren, Solar-Ladereglern, EV-Ladestationen und industriellen DC-Verbrauchern
- Erkennung von Betriebsänderungen, unerwarteten Lastschwankungen und Fehlerzuständen bei DC-Anlagen
Was im Lieferumfang enthalten ist
Bitte prüfen Sie den Lieferumfang bei Erhalt auf Vollständigkeit und melden Sie fehlende oder beschädigte Teile umgehend Ihrem Lieferanten. Der Didactum Strommesswandler DI14030-DC ist nicht Bestandteil dieses Lieferumfangs und muss separat bestellt werden.
- Didactum Sonde DC Strommesswandler DC-100 (100A)1 Stück
- Selbstklebender Aufkleber1 Stück
- Schraube L18,5 M42 Stück
- Bolzen L14 M42 Stück
- Mutter M3,52 Stück
Warum diese Strommesssonde die richtige Wahl ist
100A Nennstrom
Messbereich 0–100 A für Batteriesysteme, DC-Sammelschienen und Verteilungsleitungen.
Kontaktlose Messung
Erfassung des Gleichstroms ohne Auftrennen der Leitung.
Hohe Genauigkeit
≤ ±1,0 % Genauigkeit und Linearitätsfehler.
Schnelle Reaktionszeit
Ansprechzeit von ≤ 20 ms für zeitnahe Messwerte.
Einfache Montage
Befestigung über zwei Montagelaschen mit Schrauben und Muttern.
Robuste Isolation
Isolationsspannung AC 2,5kV 50Hz 1min für sicheren Betrieb.
Breiter Betriebsbereich
Ausgelegt für -10 °C bis +70 °C Umgebungstemperatur.
Made in EU
Entwickelt und gefertigt in der Europäischen Union.
Häufig gestellte Fragen
Für welchen Strombereich ist dieses Modell geeignet?
Dieses Modell (DC-100) hat einen Nennstrom von 100A und deckt einen Messbereich von 0–100 A ab. Stellen Sie sicher, dass der maximal zu erwartende Betriebsstrom der zu überwachenden Leitung sicher innerhalb dieses Bereichs liegt.
Kann die Strommesssonde direkt an das Monitoringsystem angeschlossen werden?
Nein. Die Sonde liefert ein 0–5V-Analogsignal und benötigt zwingend den Didactum Strommesswandler in der DC-Ausführung (DI14030-DC) als Transceiver, der dieses Signal an einen analogen Port des Monitoringsystems überträgt.
Ist DI14030-DC im Lieferumfang enthalten?
Nein. Der Didactum Strommesswandler DI14030-DC ist ein separates Produkt und muss zusätzlich bestellt werden, sofern nicht bereits vorhanden.
Muss die Leitung zur Installation aufgetrennt werden?
Nein. Die Strommesssonde misst kontaktlos über das Magnetfeld der durch die Durchführungsöffnung geführten Leitung. Ein Auftrennen der Leitung ist für die Messung selbst nicht erforderlich.
Können mehrere Strommesssonden gleichzeitig genutzt werden?
Ja. Für jeden zu überwachenden Gleichstromkreis wird eine eigene Strommesssonde DC-100 mit einem eigenen Didactum Strommesswandler (DI14030-DC) an einem freien analogen Port benötigt. Reichen die vorhandenen Ports nicht aus, lässt sich die Anzahl über eine 8-Port Sensor Erweiterungseinheit erhöhen.
Eignet sich die Sonde auch für Wechselstrom-Messungen?
Nein. Die Didactum Sonde DC Strommesswandler ist ausschließlich für Gleichstrom (DC) ausgelegt. Für Wechselstrom-Messungen (AC) steht ein separates Produkt zur Verfügung, das mit der AC-Ausführung des Didactum Strommesswandlers kombiniert wird.
Fragen zur Didactum Sonde DC Strommesswandler?
Unser Support-Team in Deutschland berät Sie kostenlos zu Auswahl, Montage und Konfiguration.
Didactum Sonde DC Strommesswandler
Allgemeine Daten
- DC-Strommesssonde zur Messung von Gleichstrom
- Einphasiger Strommesswandler mit toroidalem Messkern
- Berührungslose Strommessung durch Durchführung des Leiters
- Analoger Spannungsausgang 0–5 VDC
- Geeignet für Energieüberwachung, Batteriesysteme und industrielle Anwendungen
Technische Daten
- Messgröße: Gleichstrom (DC)
- Verfügbare Nennströme:
- 100 A
- Messbereiche:
- 0–100 A DC
- Ausgangssignal: 0–5 VDC
- Versorgungsspannung: +12 VDC
- Genauigkeit: ≤ ±1,0 %
- Linearitätsfehler: ≤ ±1,0 %
- Ansprechzeit: ≤ 20 ms
- Leistungsaufnahme:
- ≤ 50 mA (Messbereiche 0–50 A, 0–100 A, 0–200 A)
- ≤ 20 mA (Messbereiche 0–300 A, 0–400 A, 0–500 A)
- Bandbreite: DC bis 2 kHz
- Isolationsspannung: AC 2,5 kV, 50 Hz, 1 Minute
Anschlüsse
- 4-polige Anschlussklemme (Rastermaß 3,81 mm)
- Pinbelegung:
- G – Masse (Ground)
- M – Analogausgang 0–5 V
- G – Masse (Ground)
- + – +12 VDC Versorgung
Mechanische Daten
- Durchführungsöffnung: 21 mm
- Spulenbauform: Toroid
- Spulentyp: Spartransformator (Auto-Transformer)
- Phasen: 1-phasig
- Gewicht: ca. 67 g
Umgebungsbedingungen
- Betriebstemperatur: -10 °C bis +70 °C
- Lagertemperatur: -25 °C bis +85 °C
Anwendungsbereiche
- Überwachung von Gleichstromkreisen
- Batterie- und Energiespeichersysteme
- Photovoltaik- und Solaranlagen
- Industrieanlagen
- Schaltschränke
- Energiemanagement-Systeme
Lieferumfang
- Didactum Sonde DC Strommesswandler
