Nano Sensorics Power TEMPHU
154,00 €
Der LoRaWAN-Sensor für die Überwachung der Strombelastbarkeit von PVC- und XLPE-Kabeln
Der Nano Sensorics Power TempHu ist ein Innenraumsensor für die vollständige Erfassung der Leitfähigkeit von PVC- und XLPE-Kabeln sowie von Temperatur und Luftfeuchtigkeit. Der Sensor ist in einem Raumsensor-Gehäuse untergebracht, für die Wandmontage ausgelegt und arbeitet vollständig drahtlos mit 3,6-V-AA-Lithiumbatterien. Ein integrierter, fortschrittlicher intelligenter (KI-)Berechnungsalgorithmus ermöglicht eine zuverlässige Erfassung der Messgrößen; die Datenübertragung erfolgt über ein Class-A-LoRaWAN®-Funknetz.
Der ausschlaggebende Messwert ist dabei der sogenannte Strombelastbarkeitsfaktor (Carrying Current Conductivity Factor). Über einen am Kabel oder an der Sammelschiene angebrachten Sensorkopf erfasst der Power TempHu an kritischen Punkten der Kabeltrasse, wie stark die betreffende Leitung tatsächlich belastet werden kann. Laut Hersteller reagiert der Sensor dabei schnell genug, um Änderungen der Strombelastbarkeit in Echtzeit abzubilden, und erkennt auch Veränderungen mit geringer Intensität zuverlässig.
Der Sensor ist laut Hersteller für Infrastrukturumgebungen wie Industrieanlagen, Solar- und Windkraftanlagen, Heizkraftwerke, Telekommunikationsnetze, dicht belegte Kabeltrassen und Umspannwerke vorgesehen – überall dort, wo eine präzise Überwachung der Kabelleitfähigkeit erforderlich ist.
Leitfähigkeit, Temperatur und Luftfeuchtigkeit in einem Gerät
Der Power TempHu kombiniert die Messung der Kabel-Strombelastbarkeit mit der Erfassung der Umgebungsbedingungen im Innenraum.
Leitfähigkeit von PVC & XLPE
Ermittlung des Strombelastbarkeitsfaktors an kritischen Punkten der Kabeltrasse und an Sammelschienen.
Temperaturmessung
Erfassung der Temperatur als Grundlage für die Berechnung der Strombelastbarkeit.
Luftfeuchtigkeitsmessung
Zusätzliche Erfassung der relativen Luftfeuchtigkeit im Innenraum.
KI-Berechnungsalgorithmus
Integrierter intelligenter Algorithmus mit automatischer Selbstkalibrierung.
1-Phasen- und 3-Phasen-Messung
Geeignet für Nieder-, Mittel- und Hochspannungs-Sammelschienenkanäle.
Bis zu 13 Jahre Batterielaufzeit
Betrieb über AA-Lithiumbatterien, Laufzeit abhängig von Einstellungen und Umgebung.
Individuell wählbar: Länge des Sensorkabels
Der Sensorkopf des Power TempHu wird mit fest angeschlossenem Kabel geliefert und ist in zwei Längen erhältlich.
Bitte beachten Sie: Die gewünschte Kabellänge muss oberhalb des Warenkorb-Buttons ausgewählt werden, da das Sensorkabel fest mit dem Gerät verbunden ausgeliefert wird und sich nachträglich nicht tauschen lässt.
1 Meter Sensorkabel
Ausführung mit 1 m langem Sensorkabel für Messpunkte in unmittelbarer Nähe des Gehäuses.
2 Meter Sensorkabel
Ausführung mit 2 m langem Sensorkabel, wenn der Montageort des Gehäuses weiter vom Kabel oder der Sammelschiene entfernt liegt.
Wie der Power TempHu aufgebaut ist

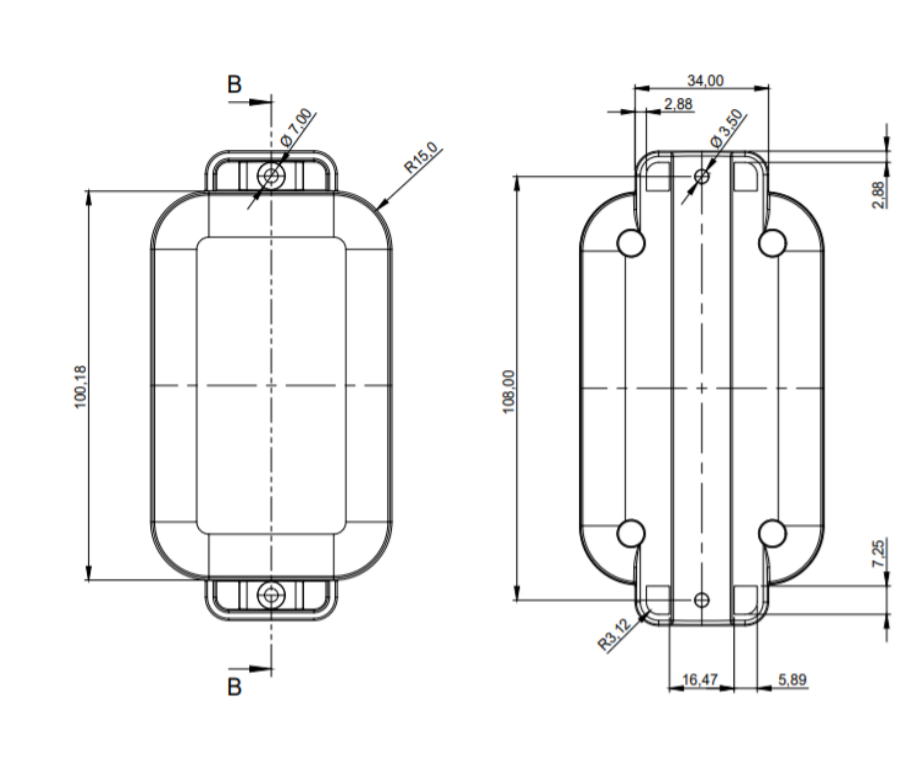

Das kompakte Raumsensor-Gehäuse misst 121 x 62 x 26 mm und wiegt 120 g ohne bzw. 170 g mit Batterien.
Gehäuse
Robustes Kunststoffgehäuse aus ASA+PC-FF in einem Design der neuen Generation, das sich laut Hersteller unauffällig in die Gestaltung von Innenräumen einfügt. Die Öffnungen des Gehäuses dürfen nicht blockiert oder verklebt werden, da sie für die Messung benötigt werden.
Sensorkopf mit Anschlusskabel
An der Gehäuseunterseite tritt über eine Kabelverschraubung das Sensorkabel aus, an dessen Ende der eigentliche Messkopf sitzt. Dieser wird an der zu überwachenden Leitung oder Sammelschiene angebracht und erfasst dort die für die Leitfähigkeitsberechnung nötigen Messwerte.
Batteriefach hinter der Rückabdeckung
Die Rückabdeckung des Gehäuses wird mit einem Schraubendreher geöffnet. Darunter befindet sich das Batteriefach für zwei AA-Lithiumbatterien des Typs ER14505 mit 3,6 V, die optional mitbestellt werden können.
Taster und LED-Anzeige
Ein Taster dient zum Neustart des Geräts und löst einen sofortigen Verbindungsversuch mit dem LoRaWAN-Netzwerk aus. Die LED-Anzeige signalisiert den Verbindungsstatus: Nach dem Einlegen der Batterien oder nach einem Reset blinkt sie 15 Sekunden lang; bei erfolgreicher Verbindung leuchtet sie 3 Sekunden dauerhaft und erlischt anschließend.
Befestigungslaschen
Ober- und unterhalb des Gehäuses befinden sich Laschen mit Bohrungen, über die der Sensor mit zwei geeigneten Schrauben an der Wand befestigt wird.
Kennzeichnung
Auf der Rückseite des Sensors befindet sich ein Etikett mit Sensorname, Seriennummer, Produktionsdatum und QR-Code.
Zuverlässige Funkanbindung über weite Strecken
Der Power TempHu nutzt LoRaWAN® für eine energieeffiziente und reichweitenstarke Datenübertragung und lässt sich unkompliziert mit Netzwerk und Cloud-Plattform verbinden.
LoRaWAN® 1.0.3
Class-A-Endgerät mit Unterstützung für OTAA, ABP, ADR und Adaptive Channel Setup.
Ende-zu-Ende-Verschlüsselung
Absicherung der Funkübertragung per LoRaWAN®-AES-Verschlüsselung.
Frequenzband EU863–870 (Standard)
Optional auch für US902–928, AU915–928, EU433 oder IN865 erhältlich.
Reichweite bis 10 km
Übertragungsreichweite bei Sichtverbindung, Link-Budget von 137 dB (SF7) bis 151 dB (SF12).
Einstellungen aus der Ferne anpassen
Der Power TempHu lässt sich nach der Installation "over the air" konfigurieren, ohne das Gerät erneut zu öffnen.
- Abtastintervall (Sampling Interval) per Downlink einstellbar
- Datenübertragungsintervall (Data Upload Interval) per Downlink einstellbar
- Optionale Konfiguration zusätzlich per NFC direkt am Gerät möglich
- Neustart und sofortiger Verbindungsversuch per Taster am Gerät auslösbar
Was die Überwachung im Betrieb bringt
Der Hersteller nennt mehrere konkrete Vorteile, die sich aus der kontinuierlichen Überwachung der Kabelleitfähigkeit ergeben.
- Effiziente Überwachung zur Kostensenkung: rechtzeitige Erkenntnisse für ein wirtschaftliches Management der Stromkabeltrassen
- Realistisches Lastmanagement: Echtzeitdaten zur tatsächlichen Belastungsgrenze der Kabeltrasse für eine sicherere Lastverteilung
- Frühzeitige Anomalieerkennung: Warnungen bei ungewöhnlicher oder unsachgemäßer Kabelbelastung für vorausschauende Wartung
- Längere Lebensdauer der Kabel: weniger Reparaturkosten und Ausfallzeiten bei PVC- und XLPE-Kabeln
- Datenbasierte Entscheidungen: belastbare Echtzeitdaten als Grundlage für betriebliche Entscheidungen
- Geringerer CO₂-Fußabdruck: Unterstützung eines umweltfreundlicheren Gebäudebetriebs
Installation in wenigen Schritten
Das Installationshandbuch beschreibt den Ablauf von der Batteriemontage bis zur Netzwerkverbindung.
Gehäuse öffnen
Die Rückabdeckung des Sensors wird mit einem Schraubendreher geöffnet.
Batterien einsetzen
Zwei AA-Lithiumbatterien mit 3,6 V werden entsprechend der Darstellung im Handbuch in das Batteriefach eingesetzt.
Gehäuse schließen und montieren
Die Rückabdeckung wird wieder geschlossen und das Gehäuse mit zwei geeigneten Schrauben sicher an der Wand befestigt.
Sensorkopf anbringen
Der am Kabelende sitzende Messkopf wird am zu überwachenden PVC- oder XLPE-Kabel beziehungsweise an der Sammelschiene angebracht.
Netzwerkverbindung prüfen
Nach dem Einlegen der Batterien oder nach Betätigen des Tasters verbindet sich der Sensor automatisch mit dem LoRaWAN-Netzwerk; die LED zeigt den Verbindungsaufbau an.
Montageort beachten
Der Sensor darf nicht in der Nähe von Lüftungsöffnungen, Fenstern oder Türöffnungen mit ständigem Frischluftstrom platziert werden. Für den Außenbereich ist das Gerät nicht geeignet, ebenso wenig für staubige oder verschmutzte Umgebungen mit überhöhten Betriebs- und Lagertemperaturen.
Hinweis zum Verbindungsaufbau: Gelingt die erste Verbindung nicht, folgen weitere automatische Versuche nach 10 Sekunden, 60 Sekunden, 10 Minuten, 1 Stunde und schließlich alle 24 Stunden, bis die Verbindung erfolgreich hergestellt ist. Ein Druck auf den Taster startet den Sensor neu und löst sofort einen erneuten Verbindungsversuch aus.
Werkskalibriert und wartungsarm
Der Power TempHu wird werksseitig kalibriert und benötigt im normalen Betrieb keine weitere Wartung.
Dank der integrierten intelligenten Berechnungsalgorithmen (KI) und der Automatic-Baseline-Correction-(ABC)-Technologie von Nano Sensorics ist der Sensor in normalen Innenraumumgebungen wartungsfrei. Abgesehen vom gelegentlichen Batteriewechsel fällt kein weiterer Wartungsaufwand an.
Wichtige Sicherheitshinweise
- Der Sensor ist ausschließlich für den Innenbereich vorgesehen
- Gehäuse und Batterie nicht zerlegen, zerdrücken oder durchstechen
- Batterien bei Nichtgebrauch entfernen, um Auslaufen zu vermeiden
- Gerät und Batterie trocken und von Flüssigkeiten fernhalten
- Nur vom Hersteller empfohlene, gleichwertige Batterietypen verwenden
- Batterien nicht ins Feuer werfen – auch beschädigte Batterien können explodieren
- Sensor nicht biegen, verformen, lackieren oder in die Mikrowelle geben
- Keine Fremdkörper in Gehäuseöffnungen einführen, Öffnungen nicht verschließen
- Gerät nicht mit einer externen Wärmequelle wie Mikrowelle oder Föhn trocknen
- Keine Reinigung mit Lösungsmitteln oder Alkohol, nur mit einem leicht feuchten Tuch
- Der Sensor ist nicht waschbar und nicht lackierbar
- Nicht für messtechnische oder kommerzielle Abrechnungszwecke geeignet
Laut Konformitätserklärung des Herstellers erfüllt das Gerät die Anforderungen der Richtlinien CEM 2014/30/EU, BT 2014/35/EU sowie RED 2014/53/EU und trägt die CE- und RoHS-Kennzeichnung.
Hinweise zu Transport und Lagerung
Verpackte Sensoren können in jedem geschlossenen Fahrzeug transportiert werden. Die Geräte sollten zuverlässig gesichert werden, um Stöße und ein Verrutschen im Fahrzeug zu vermeiden, und sind vor mechanischer Beschädigung zu schützen. Aggressive chemische Substanzen dürfen wegen der Korrosionsgefahr nicht zusammen mit den Sensoren gelagert werden.
Umweltgerechte Entsorgung
Der Power TempHu fällt unter die Richtlinie über Elektro- und Elektronik-Altgeräte (WEEE-Richtlinie 2012/19/EU). Das Gerät und seine Bestandteile müssen getrennt vom Haus- und Industriemüll bei einer örtlichen Sammelstelle entsorgt werden. Die Batterie ist separat zu entsorgen.
Anwendungsbereiche
Laut Hersteller eignet sich der Power TempHu für eine breite Palette industrieller und infrastruktureller Überwachungsaufgaben.
- Messung der PVC- und XLPE-Kabelleitfähigkeit an kritischen Punkten der Kabeltrasse
- Umspannwerke und Elektroanlagen
- Dicht belegte Kabeltrassen und Kabelkanäle
- Solar- und Windkraftanlagen sowie Heizkraftwerke
- Telekommunikationsnetze und Rechenzentren
- Industrieanlagen, Fabriken und Produktionsstätten
- Industrie- und Verteidigungseinrichtungen
- Smart Buildings, Smart Factory und Lagerhallen
- Überwachung des Innenraumklimas ergänzend zur Kabelüberwachung
Der Nano Sensorics Power TempHu verbindet die Messung der Kabel-Strombelastbarkeit mit Temperatur- und Feuchtigkeitserfassung und einer batteriebetriebenen, drahtlosen LoRaWAN-Anbindung in einem Gerät – geeignet für die kontinuierliche Überwachung der Kabelintegrität in Innenräumen von Industrie- und Infrastrukturanlagen.
Häufig gestellte Fragen
Was ist der Nano Sensorics Power TempHu und wofür wird er eingesetzt?
Der Power TempHu ist ein LoRaWAN-Innenraumsensor, der die Leitfähigkeit von PVC- und XLPE-Kabeln sowie Temperatur und Luftfeuchtigkeit misst. Er wird an kritischen Punkten von Kabeltrassen und Sammelschienen eingesetzt, etwa in Umspannwerken, Industrieanlagen, Kraftwerken, Telekommunikationsnetzen und Rechenzentren.
Welche Kabellängen stehen zur Auswahl?
Der Sensorkopf ist wahlweise mit 1 m oder 2 m langem Sensorkabel erhältlich. Die gewünschte Länge wird bei der Bestellung ausgewählt, da das Kabel fest mit dem Gerät verbunden ist.
Kann der Power TempHu im Außenbereich installiert werden?
Nein. Der Sensor ist laut Hersteller ausschließlich für den Innenbereich vorgesehen und nicht für Außenstandorte geeignet.
Wie lange hält die Batterie und sind Batterien enthalten?
Laut Hersteller beträgt die Batterielaufzeit bis zu 13 Jahre, abhängig von den gewählten Einstellungen und den Umgebungsbedingungen. Betrieben wird der Sensor mit zwei AA-Lithiumbatterien des Typs ER14505 mit 3,6 V, die optional mitbestellt werden können.
Eignet sich der Sensor für Drehstromanlagen?
Ja. Der Power TempHu unterstützt laut Hersteller die Messung an 1-Phasen- und 3-Phasen-Systemen sowie an Sammelschienenkanälen im Nieder-, Mittel- und Hochspannungsbereich.
Welches LoRaWAN-Frequenzband wird standardmäßig unterstützt?
Standardmäßig unterstützt der Power TempHu das Frequenzband EU863–870. Optional ist das Gerät auch für die Regionen US902–928, AU915–928, EU433 oder IN865 erhältlich.
Wie lange gilt die Garantie?
Der Hersteller gewährt eine Garantie von 12 Monaten ab Herstellungsdatum, sofern Transport-, Installations-, Lager- und Betriebsbedingungen eingehalten werden und keine Manipulation oder äußere Beschädigung vorliegt. Eine Verlängerung der Garantie ist gegen Aufpreis möglich.
Ist der Power TempHu wartungsintensiv?
Nein, der Sensor ist werksseitig kalibriert und laut Hersteller dank integrierter KI-Algorithmen und Automatic-Baseline-Correction-Technologie bis auf den gelegentlichen Batteriewechsel wartungsfrei.
Fragen zum Power TempHu?
Unser Support-Team in Deutschland berät Sie kostenlos zu Auswahl, Installation und Konfiguration.
Nano Sensorics Power TempHu
Allgemeine Daten
- Moderner Indoor-Sensor zur Überwachung der Leitfähigkeit von PVC- und XLPE-Kabeln sowie von Temperatur und Luftfeuchtigkeit
- Für kritische Messpunkte entlang von Kabelstrecken ausgelegt
- Vollständig kabelloser Betrieb
- Für die Wandmontage in einem robusten Sensorgehäuse ausgelegt
- Integrierter intelligenter AI-Berechnungsalgorithmus
- Automatische Selbstkalibrierung
- Konfiguration Over-the-Air
- LoRaWAN®-Kommunikation
- LoRaWAN® Class A Endgerät
Temperaturmessung
- Messbereich: -40 °C ~ +85 °C
- Genauigkeit:
- max. ±1 °C bei -20 °C ~ -10 °C
- max. ±0,4 °C bei -10 °C ~ +85 °C
- Integrierter Innenraum-Temperatursensor
Leitfähigkeitsmessung
- Messung des Leitfähigkeitsfaktors von PVC- und XLPE-Kabeln
- Genauigkeit des Leitfähigkeitsfaktors: ±0,5 ~ 1 %
- XLPE-Kabel: Leitfähigkeitsfaktor 1,2065 ~ 0,3895 bei -15 °C ~ +60 °C
- PVC-Kabel: Leitfähigkeitsfaktor 1,20 ~ 0,475 bei -15 °C ~ +80 °C
- Geeignet für 1-phasige und 3-phasige Anwendungen
- Geeignet für Niederspannungs-, Mittelspannungs- und Hochspannungs-Busbar-Duct-Gehäuse
- Sensorleitung: bis zu 2 m
Feuchtemessung
- Integrierter Innenraum-Feuchtesensor
- Messbereich: 0 ~ 100 % RH
- Übertragung als ganzzahliger Wert von 0 bis 100 %
Sensor & Datenaufzeichnung
- Konfigurierbares Abtastintervall
- Konfigurierbares Datenübertragungsintervall
- Konfiguration über Downlink
- NFC-Konfiguration optional
- Automatische Selbstkalibrierung
Stromversorgung
- Batteriebetrieb mit 1 × 3,6 V
- Batterietyp: ER14505 AA Lithium
- Batteriekapazität: 2700 mAh pro Zelle
- Erwartete Batterielebensdauer: <13 Jahre, abhängig von Konfiguration und Umgebungsbedingungen
LoRaWAN® & Funk
- Funktechnologie: LoRaWAN® 1.0.3
- Gerätetyp: Class A End-device
- LoRaWAN® End-to-End-Verschlüsselung: AES
- Unterstützte Aktivierung: OTAA, ABP
- Adaptive Datenrate: ADR
- Adaptive Channel Setup
- Standard-Funkregion: EU863-870
- Optional unterstützte Regionen: US902-928, AU915-928, EU433, IN865
- Link Budget: 137 dB (SF7) bis 151 dB (SF12)
- Sendeleistung: 14 dBm ±1 dBm, regionsabhängig
- Kommunikationsreichweite: bis zu 10 km bei freier Sicht
- Tatsächliche Übertragungsreichweite abhängig von den Umgebungsbedingungen
Empfangsempfindlichkeit
- LoRa: bis -132 dBm bei Spreading Factor 12 und 293 bit/s
- FSK: bis -118 dBm bei 5 kHz Frequenzhub und 1,2 kbit/s
Datenübertragung
- Temperatur: 2 Byte
- MSB: Temperaturwert von -128 bis +128 °C
- LSB: Wert der Nachkommastelle
- PVC Conductivity Index: 2 Byte
- MSB: ganzzahliger Teil des Leitfähigkeitsfaktors
- LSB: vier Nachkommastellen des Leitfähigkeitsfaktors
- XLPE Conductivity Index: 2 Byte
- MSB: ganzzahliger Teil des Leitfähigkeitsfaktors
- LSB: vier Nachkommastellen des Leitfähigkeitsfaktors
- Luftfeuchtigkeit: 1 Byte
- Ganzzahliger Wert von 0 bis 100 %
- Batteriespannung: 2 Byte
- Erstes Byte: ganzzahliger Spannungswert in Volt
- Zweites Byte: zwei Nachkommastellen der Spannung
Mechanische Daten
- Abmessungen: 121 × 62 × 26 mm
- Gewicht ohne Batterie: 120 g
- Gewicht mit Batterie: 170 g
- Gehäusematerial: ASA+PC-FF Kunststoff
- Robustes Gehäuse
- Montage: Wandmontage
Umgebungsbedingungen
- Lagertemperatur: -40 °C ~ +85 °C
Anwendungsbereiche
- Messung der PVC- und XLPE-Kabelleitfähigkeit an kritischen Punkten von Kabelstrecken
- Überwachung von Innenräumen
- Industriefabriken
- Industrieanlagen
- Erneuerbare Energieanlagen
- Überwachung von Strom- und Energieinfrastruktur
