Damocles2 2404: Beveiligde afstandsbediening en bewaking
€ 685,20
Veilige industriële I/O met PoE- en Telco-48V-stroomopties
De HW group Damocles2 2404 is een industrieel I/O-apparaat voor het aansturen van digitale ingangen en uitgangen via LAN. Het biedt 24 digitale ingangen (DI) voor droge-contactdetectoren, die allemaal zijn uitgerust met S0-impulstellers met geheugen om water-, gas-, elektriciteits- of andere meters aan te sluiten. Bovendien bestuurt de Damocles2 2404 4 digitale relaisuitgangen (DO).
De configuratie gebeurt via een ingebouwde webserver. Voor bewaking op afstand via internet is een SensDesk Technology-portaal in combinatie met de SensDesk Mobile-app voor iOS en Android geschikt. Dankzij de drie stroomvoorzieningsopties 9–30 V DC, -48 V en PoE kan de Damocles2 2404 in een breed scala aan gebruiksscenario's worden ingezet. Het apparaat maakt gebruik van veilige M2M-protocollen (HTTPS, IPv6, SNMPv3) en ondersteunt meer dan 50 SNMP- en SCADA-toepassingen; het MQTT-protocol maakt bovendien aansluiting op IoT-oplossingen mogelijk.
24 digitale ingangen, 4 relaisuitgangen en virtuele uitgangen in één apparaat
De Damocles2 2404 combineert een zeer groot aantal ingangen met professionele IT-interfaces en de afstandsbediening van andere HWg-apparaten in het netwerk.
24x digitale ingang
Droge-contactingangen (NO/NC) met 32-bits S0-impulstellers die hun tellerstand behouden, zelfs na stroomuitval.
4x relaisuitgang
Relaiscontacten (NC-COM-NO) met maximaal 120 V AC/60 V DC en 1000 mA belastingsstroom per uitgang (max. 4 A/24 V totaal).
8x virtuele uitgang (VDO)
Kunnen worden toegewezen aan fysieke relaisuitgangen van andere Damocles2- of Poseidon2-apparaten in hetzelfde LAN (M2M, Box2Box).
PoE & -48V-voeding
Naast 9–30 V DC kan de Damocles2 2404 ook via Power over Ethernet of met -48 V DC (Telco-standaard) worden gevoed.
Verhoogde IP-beveiliging
HTTPS, IPv6 en SNMPv3, evenals een uitgebreid IP-filter, maken de Damocles2 2404 tot een veilige keuze voor professionele netwerken.
MQTT-compatibiliteit
Aansluiting op IoT Hub, MS Azure, AWS IoT, Bluemix Internet of Things en andere clouddiensten.
Individueel kiesbaar: los apparaat of set met voeding
De Damocles2 2404 is verkrijgbaar als los apparaat of als aanbevolen startset met voeding. De gewenste variant moet worden geselecteerd voordat deze aan het winkelwagentje wordt toegevoegd.
Damocles2 2404
Industrieel I/O-apparaat in kunststofbehuizing voor DIN-rail, met 24 digitale ingangen, 4 relaisuitgangen en maximaal 8 virtuele digitale uitgangen. Interfaces: Web, IPv6, SNMPv3, Modbus/TCP, MQTT, netGSM, XML, impulsteller. E-mail- en SNMP-alarm. Los apparaat zonder accessoires.

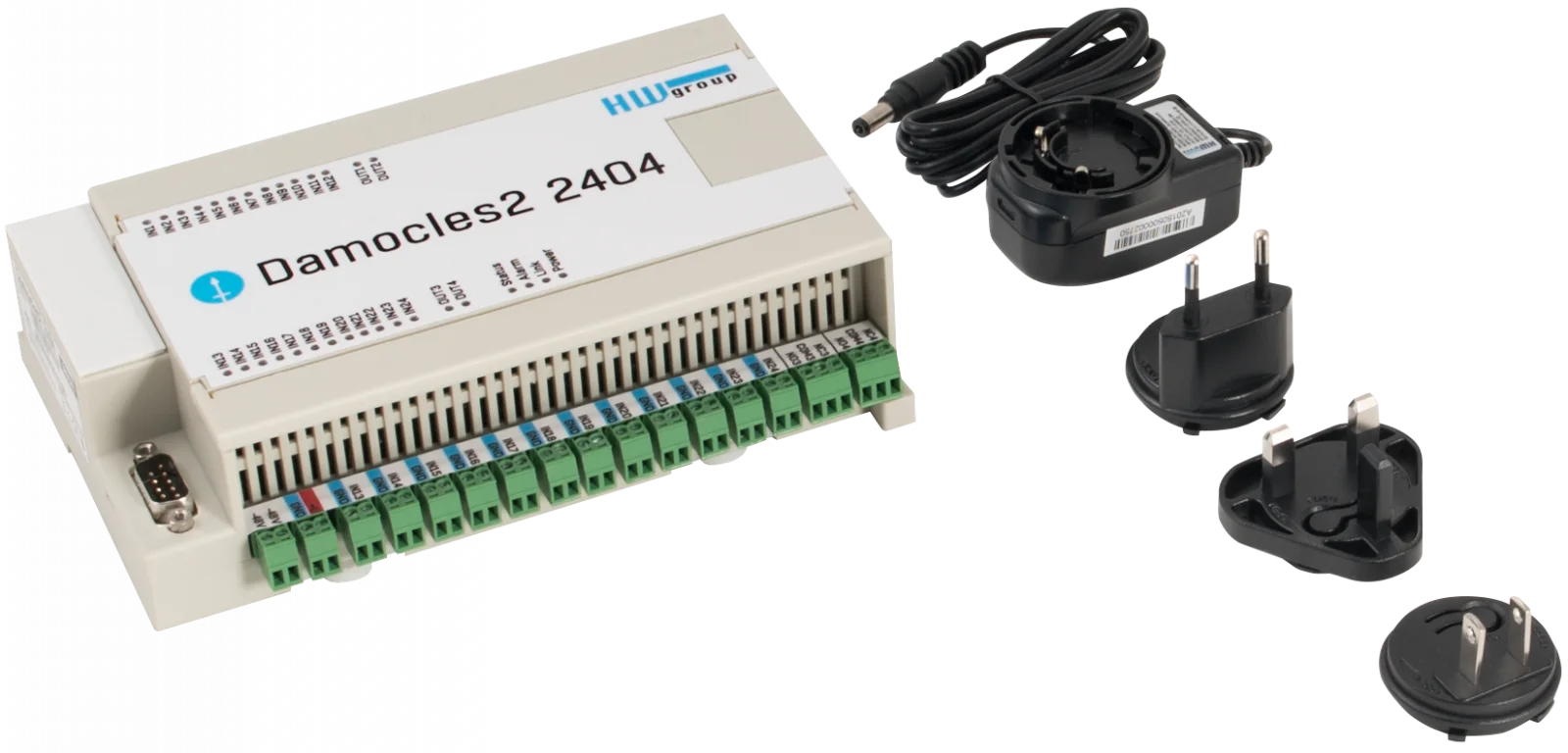

Damocles2 2404 Set
Aanbevolen startpakket, bestaande uit de Damocles2 2404 en een passende voeding.
Hoe de Damocles2 2404 is opgebouwd
De kunststofbehuizing (ca. 179 x 46 x 116 mm, ca. 400 g) is ontworpen voor montage op een DIN-rail of aan de wand, heeft beschermingsklasse IP40 en is geschikt voor industrieomgevingen met bedrijfstemperaturen van -30 °C tot 65 °C (20–80 % RV); de opslagomgeving loopt van -30 °C tot 60 °C (5–95 % RV).
Kunststofbehuizing voor DIN-rail
Robuuste behuizing voor rail- of wandmontage, met talrijke led's aan de bovenzijde die de status van voeding, setup/alarm en alle 24 ingangen en 4 uitgangen aangeven.
Ethernet-aansluiting met webserver en PoE
Een RJ45-ethernetpoort (10/100 Mbit) verbindt het apparaat met het netwerk en kan het tegelijkertijd via Power over Ethernet van stroom voorzien; een ingebouwde webserver maakt configuratie direct via de browser mogelijk.
Seriële interface
Een seriële (RS-232) aansluiting is ook beschikbaar.
Klemmenblokken voor digitale ingangen (I1–I24)
24 klemmen voor digitale droge-contactingangen (NO/NC) met impulstel functie, voor aansluiting van water-, gas- of elektriciteitsmeters en detectoren zoals bewegings-, rook- of gasmelders.
Klemmenblokken voor relaisuitgangen (OUT1–OUT4)
Vier relaisuitgangen (NC-COM-NO) voor aansturing van externe actuatoren zoals sirenes, indicatielampen of stuurrelais, met maximaal 120 V AC/60 V DC en 1000 mA belastingsstroom per uitgang (max. 4 A/24 V totaal).
Flexibele stroomvoorziening
De Damocles2 2404 wordt optioneel gevoed via een holle stekkerbus (2,1/5,5 mm) of een klemmenblok met 9–30 V DC (ca. 250 mA), via een klemmenblok met Telco-standaard -48 V DC (ca. 150 mA), of direct via Power over Ethernet via de ethernetpoort (ca. 150 mA).
Meervoudige melding bij kritieke gebeurtenissen
Een statuswijziging op een digitale ingang activeert, afhankelijk van de configuratie, verschillende alarmen.
SNMP-trap
Tot 5 SNMP-trap-doelen kunnen worden geconfigureerd, inclusief SNMP v1 en (gedeeltelijk) v2 en v3.
E-mailalarm
Tot 5 e-maildoelen, verzendbaar via SMTP inclusief SMTP-TLS-versleuteling.
SMS + bellen
Tot 5 SMS-/bel-doelen via een externe GSM-modem met HWg-Trigger-software of een HWg-SMS-GW3-gateway in hetzelfde LAN.
Box2Box / extern relais
Een alarm kan in plaats van een melding ook een relaisuitgang op een ander Damocles2- of Poseidon2-apparaat in het netwerk activeren.
Logger, tellers en afstandsbediening
Geïntegreerde logger voor meer dan 250.000 gegevenssets (DI- en DO-waarden)
32-bits impulstellers op alle digitale ingangen, bestand tegen stroomuitval Virtuele digitale uitgangen (VDO) voor afstandsbediening van andere HWg-apparaten Communicatiebewaking (Comm Monitor) IO-bediening ook via HTTP-aanroep mogelijkVeilige authenticatie en versleuteling
- HTTPS-versleuteling voor webconfiguratie
- SNMP v1, gedeeltelijk v2 en v3 (versleuteld en geverifieerd)
- IPv6-ondersteuning
- Uitgebreid IP-filter voor toegangsbeperking
Van gratis cloudtoegang tot eigen data-analyse
De Damocles2 2404 kan optioneel worden verbonden met SensDesk Technology-portalen en daardoor worden uitgebreid met centrale analyse- en beheerfuncties.
SensDesk-portalen
Cloudportalen voor gegevensweergave en alarm, te combineren met de SensDesk Mobile-app voor iOS en Android.
HWg-Trigger
Windows-software voor alarmdoorstuur naar SMS, pop-upmeldingen of om een pc automatisch af te sluiten.
HWg-PDMS
Loggen van meetwaarden, maken van grafieken en export naar MS Excel.
Software van derden
Compatibel met meer dan 50 SNMP-/SCADA-toepassingen; programmeervoorbeelden in de HWg-SDK (Borland C++, MS Visual, VB, C#, PHP, Java e.a.).
Inbedrijfstelling in enkele stappen
De installatie van de Damocles2 2404 gebeurt volledig via de webbrowser.
- Apparaat op de DIN-rail in de schakelkast monteren of aan de wand bevestigen
- Stroomvoorziening kiezen: 9–30 V DC, -48 V DC of PoE via de ethernetpoort (voeding bij de set-variant reeds inbegrepen)
- Apparaat met een ethernetkabel op het netwerk aansluiten
- In de browser het IP-adres van het apparaat openen (eerste zoekopdracht bijvoorbeeld mogelijk met HWg-Config)
- Tellers of detectoren op de 24 digitale ingangen (I1–I24) aansluiten
- Externe actuatoren op de vier relaisuitgangen (OUT1–OUT4) bedraden
- Optioneel: alarmdoelen (e-mail, SNMP-trap, SMS-gateway) en de koppeling met een SensDesk-portaal configureren
- Optioneel: virtuele digitale uitgangen (VDO) koppelen aan relais van andere Damocles2-/Poseidon2-apparaten
Waarom de Damocles2 2404 de juiste keuze is
Zeer hoge I/O-dichtheid
24 digitale ingangen en 4 relaisuitgangen in één compact apparaat.
Flexibele stroomvoorziening
9–30 V DC, -48 V Telco-standaard of PoE.
DIN-railmontage
Ruimtebesparende inbouw direct in de schakelkast.
M2M-afstandsbediening
Virtuele uitgangen besturen relais van andere HWg-apparaten in het netwerk.
Verhoogde IP-beveiliging
HTTPS, IPv6, SNMPv3 en uitgebreid IP-filter (2e generatie).
60 maanden garantie
Volgens de fabrikant met 60 maanden garantie vanaf de aankoopdatum.
Praktijkvoorbeelden
- Bewaking op afstand van installaties en apparaten
- Smart buildings
- UPS-bewaking
- Veiligheids- en bewakingssystemen
- Alarmweergave
- Energieverbruiksmeting
- Aansluiting van externe ingangen op SCADA-systemen
Praktijkvoorbeeld: In een grote technische ruimte met veel verbruikers bewaakt de Damocles2 2404 via de 24 digitale ingangen gelijktijdig meerdere stroom-, gas- en watermeters via S0-impulstelling, evenals diverse rook-, bewegings- en deurcontactdetectoren. Dankzij de voeding via PoE hoeft op de montageplaats geen aparte voeding te worden gelegd. Wanneer een kritieke toestand wordt gedetecteerd, schakelt het apparaat automatisch een van de vier relaisuitgangen om een alarmsignaal te activeren en verzendt het parallel een e-mail en een SNMP-trap naar de systeembewaking.
Veelgestelde vragen
Wat is de HW group Damocles2 2404 en waarvoor wordt hij gebruikt?
De Damocles2 2404 is een LAN-gebaseerd I/O-apparaat met 24 digitale ingangen en 4 relaisuitgangen, dat via de ingebouwde webserver of een SensDesk-portaal op afstand kan worden bediend. Hij is bijzonder geschikt voor toepassingen met zeer veel I/O-punten, zoals bewaking op afstand van grote installaties, smart buildings, UPS-bewaking en energieverbruiksmeting.
Wat is het verschil tussen de twee opties?
"Damocles2 2404" is het industriële losse apparaat zonder accessoires. "Damocles2 2404 Set" is het aanbevolen startpakket en bevat bovendien een passende voeding. De gewenste variant wordt boven het winkelwagentje geselecteerd.
Hoeveel digitale in- en uitgangen kunnen worden aangesloten?
De Damocles2 2404 biedt 24 digitale ingangen (I1–I24) met impulstelfunctie en 4 relaisuitgangen (OUT1–OUT4). Daarnaast kunnen tot 8 virtuele digitale uitgangen (VDO) worden gebruikt om relais van andere HWg-apparaten in het netwerk op afstand aan te sturen.
Welke stroomvoorzieningsopties biedt het apparaat?
De Damocles2 2404 kan optioneel worden gevoed via 9–30 V DC (holle stekkerbus of klemmenblok), via een klemmenblok met Telco-standaard -48 V DC of direct via Power over Ethernet (PoE) via de ethernetpoort. Een passende voeding is alleen in het set-pakket inbegrepen; bij het losse apparaat moet deze apart worden aangeschaft.
Wat zijn virtuele digitale uitgangen (VDO)?
Virtuele digitale uitgangen zijn maximaal 8 uitgangen die kunnen worden toegewezen aan fysieke relaisuitgangen van andere Damocles2- of Poseidon2-apparaten in hetzelfde LAN. Hierdoor kan een alarm op de Damocles2 2404 direct een relais op een extern apparaat activeren (M2M-communicatie, Box2Box).
Hoe worden SMS- of belalarmen verzonden?
De Damocles2 2404 heeft geen eigen GSM-/LTE-modem. SMS- en belalarmen ("SMS + Ring") zijn mogelijk via de HWg-Trigger-software met een externe GSM-modem of via een HWg-SMS-GW3-gateway in hetzelfde LAN.
Wat onderscheidt de Damocles2 2404 van de andere Damocles2-modellen?
In vergelijking met de Damocles2 MINI (4 DI, 2 DO) en de Damocles2 1208 (12 DI, 8 open-collector-DO) biedt de Damocles2 2404 met 24 DI het grootste aantal digitale ingangen in de reeks, 4 klassieke relaisuitgangen en als enige model bovendien een seriële RS-232-interface en de mogelijkheid tot PoE- of -48V-voeding.
Hoeveel gegevenssets slaat de interne logger op?
De geïntegreerde logger slaat meer dan 250.000 gegevenssets van de digitale in- en uitgangen (DI, DO) op.
Welke beveiligingsfuncties biedt het apparaat?
De Damocles2 2404 ondersteunt HTTPS-versleutelde configuratie, SNMP v1, gedeeltelijk v2 en v3, IPv6 en een uitgebreid IP-filter voor toegangsbeperking.
Vragen over de Damocles2 2404?
Ons supportteam in Duitsland adviseert u gratis over selectie, sensoriek en configuratie.
- Damocles2 2404:
Alleen basiseenheid - Damocles2 2404 set:
Inclusief voeding: 12 V DC, 1 A
Ethernet-interface:
- RJ45 (100BASE-Tx) – 10/100 Mbps
- Ondersteunt PoE (Power over Ethernet)
Digitale ingangen (DI):
- 24× digitale ingangen (Poort I1 – I24)
- Ondersteunt NO/NC droge contacten
- 12× 32-bits pulstellers
- S0-pulstellers met geheugen voor water-, gas-, stroom- en andere meters
Digitale uitgangen (DO):
- 4× relaisuitgangen (OUT1, OUT2, OUT3, OUT4)
- Relaiscontacten (NC-COM-NO)
- Max. belasting: 4 A / 24 V
- Tot 8 virtuele digitale uitgangen (VDO)
Voeding:
- 9–30 V DC
- -48 V (Telco)
- PoE (Power over Ethernet)
Ondersteunde protocollen:
- Modbus/TCP, HTTP, NTP, SMTP
- netGSM, HWg-PUSH, SNMP, XML
- SNMP v1, gedeeltelijk v2, v3
- HTTPS, IPv6, MQTT
Afmetingen / Gewicht:
- Afmetingen: 179 × 46 × 116 mm
- Gewicht: 400 g
Datalogger:
- Intern geheugen: 250.000 records
- Gelogde waarden: DI, DO
