Nano Sensorics CarbonLess
€ 154,00
De LoRaWAN-sensor voor CO2, temperatuur en luchtvochtigheid binnenshuis
De Nano Sensorics CARBONLESS is een binnensensor voor de volledige meting van CO2-concentratie, temperatuur en luchtvochtigheid. De sensor is ondergebracht in een ruimtesensorbehuizing, ontworpen voor wandmontage en werkt volledig draadloos met 3,6-V-AA-lithiumbatterijen. Een geïntegreerd geavanceerd intelligent (AI-)berekeningsalgoritme zorgt voor een betrouwbare registratie van de meetgrootheden; de data-overdracht verloopt via een Class-A-LoRaWAN®-radionetwerk.
De CARBONLESS is eenvoudig in te stellen en te verbinden met het LoRaWAN-radionetwerk. Dankzij de geïntegreerde AI-algoritmen en de Automatic-Baseline-Correction-(ABC)-technologie kalibreert de sensor zichzelf automatisch in normale binnenomgevingen.
CO2, temperatuur en luchtvochtigheid in één apparaat
De CARBONLESS registreert gelijktijdig de drie belangrijkste parameters voor een gezond binnenklimaat.
CO2-meting
Meetbereik van 400 tot 5.000 ppm, uitbreidbaar tot 10.000 ppm, met een nauwkeurigheid van ±30 ppm ±3 % van de meetwaarde.
Temperatuurmeting
Registratie in het bereik van -10 °C tot 70 °C met een nauwkeurigheid van max. ±0,4 °C.
Luchtvochtigheidsmeting
Registratie van 0 tot 100 % relatieve luchtvochtigheid (niet-condenserend).
AI-berekeningsalgoritme
Geïntegreerd intelligent algoritme met automatische zelfkalibratie (ABC-technologie).
Batterijlevensduur tot 10 jaar
Werking via 2 AA-lithiumbatterijen; de levensduur is afhankelijk van de instellingen en de omgeving.
Hoe de CARBONLESS is opgebouwd

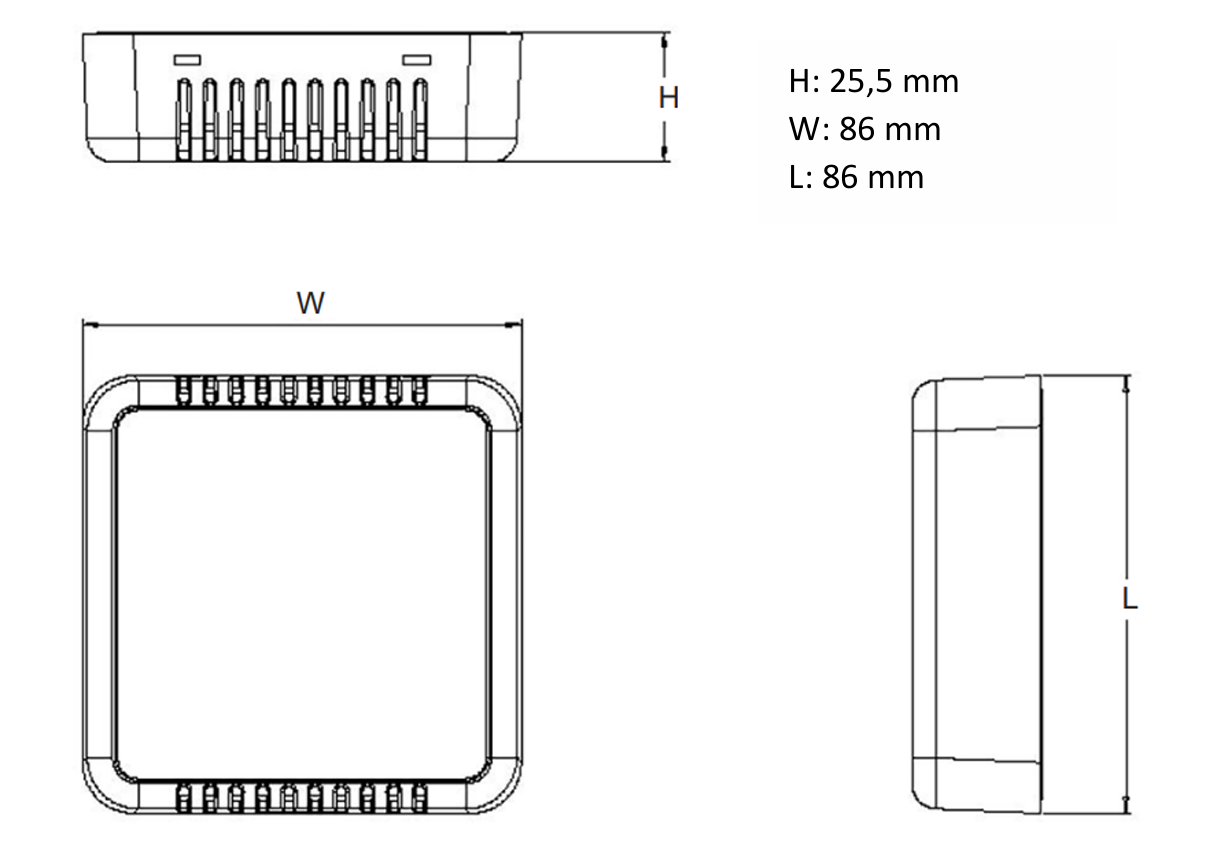

De compacte ruimtesensorbehuizing meet 86 x 86 x 25,5 mm en weegt 80 g zonder batterijen.
Behuizing
Robuuste kunststofbehuizing van ABS UL94-V0, ontworpen voor vaste wandmontage binnenshuis. De zijdelingse ventilatiesleuven mogen niet worden geblokkeerd of afgeplakt, omdat ze nodig zijn voor de luchtcirculatie naar de sensor.
Batterijvak achter de achterklep
De achterklep van de behuizing wordt met een schroevendraaier geopend. Daarachter bevindt zich het batterijvak voor twee AA-lithiumbatterijen van het type ER14505 met 3,6 V.
Knop en LED-indicatie
Een knop dient om het apparaat opnieuw te starten en activeert een onmiddellijke verbindingspoging met het LoRaWAN-netwerk. De groene LED geeft de verbindingsstatus aan: na het plaatsen van de batterijen of na een reset knippert deze 15 seconden; bij succesvolle verbinding brandt deze 3 seconden permanent en gaat daarna uit. De LED kan bovendien via een downlink-commando in-, uit- of voor 5 seconden worden omgeschakeld.
Bevestigingsogen
De achterklep beschikt over boorgaten waarmee de sensor met twee geschikte schroeven aan de wand wordt bevestigd.
Identificatie
Op de achterzijde van de sensor bevindt zich een label met sensornaam, serienummer, productiedatum en QR-code.
Betrouwbare radioverbinding over grote afstanden
De CARBONLESS gebruikt LoRaWAN® voor energiezuinige en langeafstandsdataoverdracht.
LoRaWAN® 1.0.3
Class-A-eindapparaat met ondersteuning voor OTAA, ABP, ADR en Adaptive Channel Setup.
End-to-end-versleuteling
Beveiliging van de radio-overdracht via LoRaWAN®-AES-versleuteling.
Frequentieband EU863–870 (standaard)
Optioneel ook verkrijgbaar voor US902–928, AU915–928, EU433, RU864 of IN865.
Bereik tot 10 km
Overdrachtsbereik bij zichtverbinding, linkbudget van 137 dB (SF7) tot 151 dB (SF12).
Instellingen via downlink aanpassen
Na de installatie kan de CARBONLESS eenvoudig op afstand worden geconfigureerd, zonder het apparaat opnieuw te openen.
- Meetinterval (Tx-periode) instelbaar via downlink op poort 3, minimaal 30 seconden
- Groene status-LED via downlink in-, uit- of voor 5 seconden omschakelbaar
- Apparaatreset via downlink-commando activeerbaar
- Meerdere instellingen kunnen in één downlink-bericht worden gecombineerd
- Optionele configuratie ook mogelijk via NFC direct op het apparaat
Fabrieksmatig gekalibreerd met automatische zelfkalibratie
De CARBONLESS wordt fabrieksmatig gekalibreerd en heeft in normaal bedrijf geen verder onderhoud nodig.
Dankzij de geïntegreerde intelligente berekeningsalgoritmen (AI) en de Automatic-Baseline-Correction-(ABC)-technologie van Nano Sensorics is de sensor in normale binnenomgevingen onderhoudsvrij. Als “normale omgeving” geldt een ruimte zonder doorlopende 24-uursbezetting en zonder permanent hoge CO2-waarden.
De ABC-technologie volgt continu de laagst gemeten CO2-waarde over een vastgestelde periode en compenseert een langetermijndrift ten opzichte van de verwachte frisse-luchtwaarde van 400 ppm CO2. In een normale binnenomgeving daalt de CO2-waarde in de loop van een week tijdelijk bijna tot het niveau van buitenlucht; door de laagste waarde over 7 dagen te vergelijken met dit 400-ppm-referentiepunt herkent de CARBONLESS of een aanpassing van het nulpunt nodig is.
Is een ruimte permanent bezet en daalt de CO2-waarde nooit tot achtergrondniveau – bijvoorbeeld in gesloten, onbeluchte ruimtes – dan functioneert het ABC-algoritme niet betrouwbaar. In dat geval moet de ABC-functie worden gedeactiveerd en de sensor in plaats daarvan om de twee tot drie jaar handmatig worden gekalibreerd.
Voor een handmatige kalibratie wordt het apparaat na het plaatsen van de batterijen 10 minuten in de frisse buitenlucht gebracht; de sensor gebruikt de daar gemeten CO2-waarden als referentie voor de kalibratie van de binnenwaarden.
Installatie in enkele stappen
De installatiehandleiding beschrijft de procedure van batterijmontage tot netwerkverbinding.
Behuizing openen
De achterklep van de sensor wordt met een schroevendraaier geopend.
Batterijen plaatsen
Twee AA-lithiumbatterijen van 3,6 V worden volgens de afbeelding in de handleiding in het batterijvak geplaatst.
Behuizing sluiten en monteren
De achterklep wordt weer gesloten en de behuizing wordt met twee geschikte schroeven stevig aan de wand bevestigd.
Netwerkverbinding controleren
Na het plaatsen van de batterijen of na het indrukken van de knop verbindt de sensor zich automatisch met het LoRaWAN-netwerk; de LED toont de verbindingsopbouw.
Montageplaats in acht nemen
De sensor mag niet in de buurt van ventilatieopeningen, ramen of deuropeningen met een constante frisse-luchtstroom worden geplaatst. Het apparaat is niet geschikt voor buitengebruik, noch voor stoffige of vervuilde omgevingen met overmatige bedrijfs- en opslagtemperaturen.
Opmerking over de verbindingsopbouw: Lukt de eerste verbinding niet, dan volgen verdere automatische pogingen na 10 seconden, 60 seconden, 10 minuten, 1 uur en ten slotte elke 24 uur, totdat de verbinding succesvol is tot stand gebracht. Een druk op de knop start de sensor opnieuw en activeert onmiddellijk een nieuwe verbindingspoging.
Belangrijke veiligheidsinstructies
- De sensor is uitsluitend bedoeld voor binnengebruik
- Behuizing en batterij niet demonteren, pletten of doorboren
- Batterijen bij niet-gebruik verwijderen om lekkage te voorkomen
- Apparaat en batterij droog houden en uit de buurt van vloeistoffen
- Alleen door de fabrikant aanbevolen, gelijkwaardige batterijtypen gebruiken
- Batterijen niet in het vuur gooien – ook beschadigde batterijen kunnen exploderen
- Sensor niet buigen, vervormen, lakken of in de magnetron plaatsen
- Geen vreemde voorwerpen in behuizingsopeningen steken, openingen niet afsluiten
- Apparaat niet drogen met een externe warmtebron zoals magnetron of föhn
- Niet reinigen met oplosmiddelen of alcohol, alleen met een licht vochtige doek
- De sensor is niet wasbaar en niet lakbaar
- Niet geschikt voor metrologische of commerciële afrekeningsdoeleinden
Volgens de conformiteitsverklaring van de fabrikant voldoet het apparaat aan de eisen van de richtlijnen EMC 2014/30/EU, LV 2014/35/EU en RED 2014/53/EU en draagt het de CE- en RoHS-markering.
Aanwijzingen voor transport en opslag
Verpakte sensoren kunnen in elk gesloten voertuig worden getransporteerd. De apparaten moeten betrouwbaar worden vastgezet om stoten en verschuiven in het voertuig te voorkomen, en moeten tegen mechanische beschadiging worden beschermd. Agressieve chemische stoffen mogen vanwege corrosiegevaar niet samen met de sensoren worden opgeslagen.
Fabrieksgarantie
De fabrikant verleent een garantie van 12 maanden vanaf de productiedatum, mits de transport-, installatie-, opslag- en bedrijfsomstandigheden worden nageleefd. De garantie geldt alleen bij bestemd gebruik en indien er geen manipulatie of uitwendige beschadiging door de gebruiker heeft plaatsgevonden. Een verlenging van de garantie is tegen meerprijs mogelijk.
Milieuvriendelijke afvoer
De CARBONLESS valt onder de richtlijn betreffende afgedankte elektrische en elektronische apparatuur (WEEE-richtlijn 2012/19/EU). Het apparaat en de onderdelen moeten gescheiden van huis- en industrieel afval bij een lokale inzamelplaats worden afgevoerd. De batterij moet apart worden afgevoerd.
Toepassingsgebieden
Volgens de fabrikant is de CARBONLESS geschikt voor een breed scala aan binnenbewakingstaken.
- Monitoring van het binnenklimaat in het algemeen
- Smart Buildings
- Overheidsgebouwen
- Openbare gebouwen
- Banken
- Industriële installaties en fabrieken
De Nano Sensorics CARBONLESS combineert de meting van CO2, temperatuur en luchtvochtigheid met een batterijgevoede, draadloze LoRaWAN-verbinding en automatische zelfkalibratie in één apparaat – geschikt voor de continue monitoring van de binnenluchtkwaliteit in gebouwen en industriële installaties.
Veelgestelde vragen
Wat is de Nano Sensorics CARBONLESS en waarvoor wordt hij gebruikt?
De CARBONLESS is een LoRaWAN-binnensensor die CO2-concentratie, temperatuur en luchtvochtigheid meet. Hij is geschikt voor de monitoring van het binnenklimaat in Smart Buildings, overheids- en openbare gebouwen, banken en industriële installaties.
Hoe lang gaat de batterij mee?
Volgens de fabrikant bedraagt de batterijlevensduur tot 10 jaar, afhankelijk van de gekozen instellingen en de omgevingsomstandigheden. De sensor wordt gevoed met twee AA-lithiumbatterijen van het type ER14505 met 3,6 V.
Kan de CARBONLESS buitenshuis worden geïnstalleerd?
Nee. Volgens de fabrikant is de sensor uitsluitend bedoeld voor binnengebruik en mag hij niet in de buurt van ventilatieopeningen, ramen of deuren met een constante frisse-luchtstroom worden geplaatst.
Moet de sensor handmatig worden gekalibreerd?
In normale binnenomgevingen niet: de geïntegreerde AI-algoritmen en de Automatic-Baseline-Correction-technologie kalibreren de sensor automatisch. Alleen in permanent bezette, onbeluchte ruimtes zonder CO2-daling tot achtergrondniveau moet de ABC-functie worden gedeactiveerd en de sensor om de twee tot drie jaar handmatig worden gekalibreerd.
Welke LoRaWAN-frequentieband wordt standaard ondersteund?
Standaard ondersteunt de CARBONLESS de frequentieband EU863–870. Optioneel is het apparaat ook verkrijgbaar voor de regio’s US902–928, AU915–928, EU433, RU864 of IN865.
Kan de status-LED op afstand worden bediend?
Ja. De groene LED kan via een downlink-commando op poort 3 in-, uit- of voor 5 seconden worden omgeschakeld, evenals het meetinterval en een apparaatreset.
Hoe lang geldt de garantie?
De fabrikant verleent een garantie van 12 maanden vanaf de productiedatum, mits de transport-, installatie-, opslag- en bedrijfsomstandigheden worden nageleefd en er geen manipulatie of uitwendige beschadiging heeft plaatsgevonden. Een verlenging van de garantie is tegen meerprijs mogelijk.
Is de CARBONLESS onderhoudsintensief?
Nee, de sensor is fabrieksmatig gekalibreerd en volgens de fabrikant dankzij de geïntegreerde AI-algoritmen en Automatic-Baseline-Correction-technologie tot op het incidentele batterijwissel onderhoudsvrij.
Vragen over de CARBONLESS?
Ons supportteam in Duitsland adviseert u gratis over selectie, installatie en configuratie.
Nano Sensorics CarbonLess
Algemene gegevens
- Moderne binnensensor voor het meten van CO2-concentratie, temperatuur en relatieve luchtvochtigheid
- Ontworpen voor wandmontage binnenshuis
- Volledig draadloze werking
- Geïntegreerd intelligent AI-berekeningsalgoritme voor betrouwbare metingen
- LoRaWAN®-communicatie
- LoRaWAN® Class A eindapparaat
- Configuratie Over-the-Air
- Robuuste sensorbehuizing
- Automatische zelfkalibratie
CO2-meting
- Meetbereik: 400 ~ 5.000 ppm
- Uitgebreid meetbereik: tot 10.000 ppm
- Nauwkeurigheid: ±30 ppm ±3 % van de meetwaarde
- Nauwkeurigheid in het uitgebreide meetbereik: ±10 % van de meetwaarde
- Geïntegreerde binnenshuis-CO2-sensor
Temperatuurmeting
- Meetbereik: -10 °C ~ +70 °C
- Nauwkeurigheid: max. ±0,4 °C bij -10 °C ~ +70 °C
- Geïntegreerde binnenshuis-temperatuursensor
Vochtigheidsmeting
- Meetbereik: 0 ~ 100 % RH, niet-condenserend
- Nauwkeurigheid:
- ±4 % RH bij 20 °C en >80 % RH
- ±7 % RH bij 20 °C
- Geïntegreerde binnenshuis-vochtigheidssensor
Sensor & Gegevensregistratie
- Configureerbaar bemonsteringsinterval
- Configureerbaar gegevensoverdrachtsinterval
- Configuratie via downlink
- NFC-configuratie optioneel
- Automatische zelfkalibratie
Stroomvoorziening
- Batterijvoeding met 2 × 3,6 V AA-lithiumbatterijen
- Batterijtype: ER14505 AA Lithium
- Batterijcapaciteit: 2400 mAh per cel
- Verwachte batterijlevensduur: <10 jaar, afhankelijk van configuratie en omgevingsomstandigheden
LoRaWAN® & Radio
- Radiotechnologie: LoRaWAN® 1.0.3
- Apparaattype: Class A eindapparaat
- LoRaWAN® end-to-end-versleuteling: AES
- Ondersteunde functies: OTAA, ABP, ADR, Adaptive Channel Setup
- Standaard radioregio: EU863-870
- Optioneel ondersteunde regio's: US902-928, EU863-870, AU915-928, EU433, RU864, IN865
- Linkbudget: 137 dB (SF7) tot 151 dB (SF12)
- Zendvermogen: 14 dBm ±1 dBm, regio-afhankelijk
- Ontvangstgevoeligheid: tot -132 dBm bij LoRa, Spreading Factor 12 en 293 bit/s
- Ontvangstgevoeligheid: tot -118 dBm bij FSK, 5 kHz frequentieafwijking en 1,2 kbit/s
- Communicatiebereik: tot 10 km bij vrije zichtlijn
- Werkelijke overdrachtsbereik afhankelijk van de omgevingsomstandigheden
Gegevensoverdracht
- Temperatuur: 2 Byte
- MSB: Temperatuurwaarde van -128 tot +128 °C
- LSB: Waarde van de decimaal
- Luchtvochtigheid: 1 Byte
- Geheel getal van 0 tot 100 %
- Batterijspanning: 2 Byte
- Eerste byte: gehele spanningswaarde in volt
- Tweede byte: twee decimalen van de spanning
- CO2: 2 Byte
- Waardebereik: 0 ~ 65.535 BIN
- Werkelijk meetbereik: 400 ~ 5.000 ppm
Mechanische gegevens
- Afmetingen: 86 × 86 × 25,5 mm
- Gewicht zonder batterij: 80 g
- Behuizingsmateriaal: ABS UL94-V0 kunststof
- Montage: Wandmontage
Omgevingsomstandigheden
- Opslagtemperatuur: -10 °C ~ +70 °C
Toepassingsgebieden
- Binnenmonitoring
- Smart Buildings
- Overheidsgebouwen
- Openbare gebouwen
- Banken
- Industriële installaties
- Fabrieken
