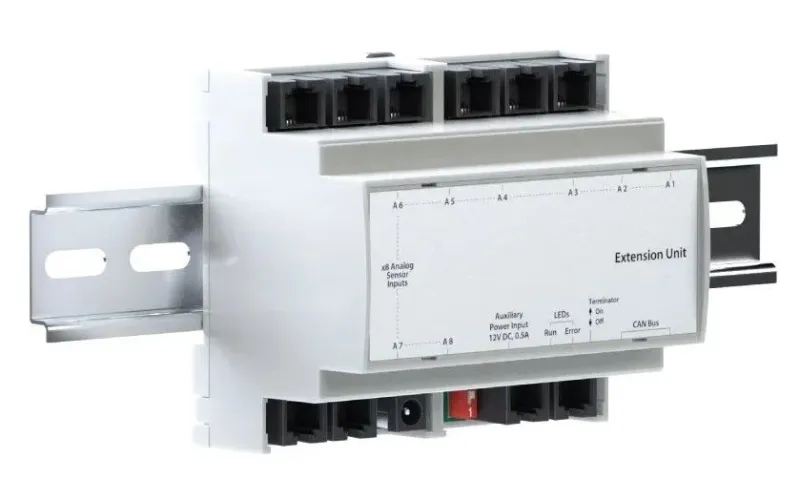

Descripción general del dispositivo y los datos técnicos de la Unidad de Expansión de Sensores DIN Didactum para 8 sensores – el módulo de expansión de bus CAN para carril DIN con 8 puertos adicionales para sensores analógicos, compatible con todos los sistemas de monitorización Didactum con puerto de bus CAN.
Qué distingue a la unidad de expansión de sensores DIN
Expansión de bus CAN modular y encadenable para integrar sensores analógicos de forma compacta directamente en el armario eléctrico.
+8 puertos para sensores
Cada unidad amplía el sistema al instante con 8 conexiones adicionales para sensores analógicos.
Diseñada para carril DIN
Carcasa compacta para un montaje directo y compacto en armarios eléctricos y cajas de distribución.
Detección automática
Los sensores conectados se detectan automáticamente y se integran en el sistema tras su conexión.
Compatible con encadenamiento (daisy chain)
Hasta 24 unidades por línea de bus CAN, lo que equivale a hasta 192 puertos adicionales para sensores.
Gran alcance
Hasta 225 m de longitud de bus CAN; los cables de sensor pueden extenderse entre 50 y 150 m según el tipo de sensor.
Montaje flexible
Además del montaje clásico en carril DIN, también es posible instalarla en pared o en un rack de 19″.
Compatible con todos los sistemas con CAN
Se puede utilizar con cualquier sistema de monitorización Didactum con puerto de bus CAN, p. ej. 50T, 100T, 300T, 500T y 550T.
Gestión centralizada
Todos los sensores, ya sea en el dispositivo principal o en la unidad de expansión, se configuran de forma centralizada a través de la interfaz web.
Escenarios de aplicación típicos
La unidad de expansión de sensores DIN es adecuada para entornos industriales exigentes en los que los sensores deben conectarse directamente en el armario eléctrico.
- Ampliación de un sistema de monitorización Didactum con sensores adicionales de temperatura y humedad
- Conexión de detectores de humo, sensores de fuga de agua y contactos de puerta adicionales en armarios eléctricos
- Ampliación modular de sensores en instalaciones de producción y sistemas de suministro eléctrico
- Ampliación de instalaciones de monitorización existentes sin sustituir la unidad base
- Instalación compacta en armarios de distribución de infraestructuras críticas
- Creación de grandes redes de sensores modulares mediante encadenamiento a través del bus CAN
- Supervisión remota de instalaciones industriales con automatización de relés y alarmas
- Gestión centralizada de puntos de sensor distribuidos a través de un único sistema de monitorización
Esquema de conexiones
Resumen de todos los puertos, LEDs e interruptores de la unidad de expansión de sensores DIN.

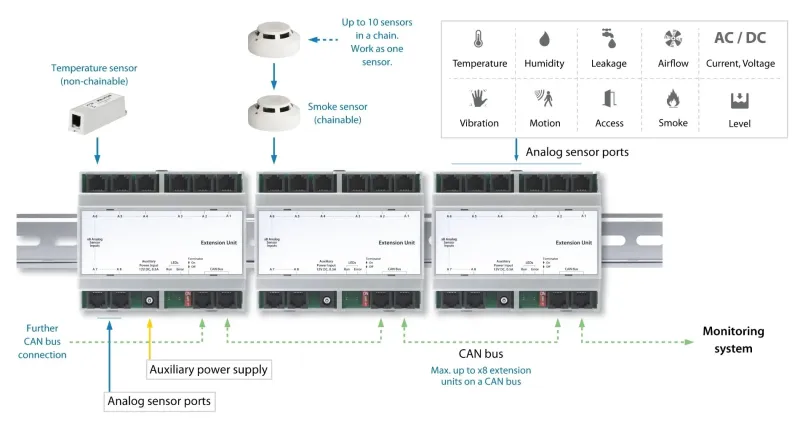

Esquema de conexiones de la unidad de expansión de sensores DIN para 8 sensores.
Escalabilidad en detalle
Gracias a la probada tecnología de bus CAN, se pueden combinar en una misma cadena varias unidades de expansión de sensores DIN, así como otros dispositivos y sensores compatibles con CAN.
Siempre que no haya otros dispositivos CAN instalados en la misma cadena, se pueden operar hasta 24 unidades de expansión de sensores DIN en una sola línea de bus CAN, lo que equivale a hasta 192 puertos analógicos adicionales en una sola unidad de monitorización. En general, en una línea de bus CAN se pueden combinar entre 10 y 32 dispositivos CAN, dependiendo de la longitud de la línea, la calidad de la señal y la alimentación eléctrica.
Nota: solo se necesita una fuente de alimentación adicional CAN-12V-1A si el número de dispositivos CAN en la cadena de bus CAN supera las 12 unidades.
Alimentación eléctrica flexible
Para el funcionamiento de la unidad de expansión de sensores DIN, por lo general se requiere una fuente de alimentación externa de 12 V DC, especialmente cuando se conectan varios módulos de expansión o muchos sensores.
Con tramos de cable cortos y una sola unidad de expansión conectada, también es posible el funcionamiento sin fuente de alimentación independiente. La alimentación eléctrica está diseñada para garantizar en todo momento un funcionamiento estable, incluso en una ampliación modular de sensores con muchos sensores conectados.
Opciones de montaje flexibles
Gracias a su diseño bien pensado, la instalación resulta extremadamente flexible y se adapta a distintos lugares de emplazamiento.
Montaje en carril DIN
Montaje directo en el carril DIN, disponible con una profundidad de montaje de 7 mm o 15 mm; el método de instalación clásico de esta unidad.
Montaje en pared
Fijación alternativa en pared o superficie mediante los accesorios de montaje correspondientes.
Montaje en rack de 19″
Integración en un rack de servidores de 19″ mediante los accesorios de montaje en rack adecuados.
Qué incluye el suministro
Compruebe que el contenido del suministro esté completo al recibirlo y notifique de inmediato a su proveedor cualquier pieza faltante o dañada.
- Unidad de expansión de sensores DIN (8x analógica)1 unidad
- Cable de conexión RJ11/RJ12 (CAN)1 unidad
- Guía rápida1 unidad
Los accesorios de montaje para pared o rack de 19″, así como una fuente de alimentación CAN-12V-1A adicional, son accesorios opcionales y no están incluidos en el suministro.
Dimensiones en detalle
Datos técnicos
Función
| Tipo de dispositivo | Dispositivo de bus CAN |
|---|---|
| Función | Amplía los sistemas de monitorización Didactum con 8 puertos analógicos adicionales para sensores por unidad |
| Integración | Detección e integración automática de todos los sensores conectados |
Entradas/salidas y comunicación
| Conexiones analógicas para sensores | 8 |
|---|---|
| Conectores CAN | 2 × RJ11/RJ12 6P4C |
| Interfaz de red | CAN Open |
| Daisy chain | Sí, combinable con otros sensores y ampliaciones de bus CAN |
Ampliación del sistema
| Unidades máx. en una cadena | 24, siempre que no haya otros dispositivos CAN instalados en la cadena |
|---|---|
| Dispositivos CAN máx. por cadena (general) | 10–32, según longitud de línea, calidad de señal y alimentación eléctrica |
Alimentación eléctrica
| Tensión de entrada | 12 V DC |
|---|---|
| Fuente de alimentación adicional | CAN-12V-1A necesaria si hay más de 12 dispositivos CAN en la cadena |
| Longitud máx. del bus | 225 m |
| Longitud máx. del cable de sensores analógicos | 50–150 m, según el tipo de sensor |
Condiciones ambientales
| Temperatura de funcionamiento | -10 a +80 °C |
|---|
Mecánica y montaje
| Dimensiones (An × Al × Prof) | 129 × 28,6 × 56 mm |
|---|---|
| Peso | aprox. 0,33 kg |
| Indicadores de estado | Rojo (error), Verde (funcionamiento) |
| Interruptor TR | Activar cuando la unidad sea el último dispositivo de una cadena de bus CAN |
| Opciones de montaje | Carril DIN (profundidad de montaje de 7 mm o 15 mm), montaje en pared, montaje en rack de 19″ |
Preguntas frecuentes
¿Qué es la unidad de expansión de sensores DIN y para qué se necesita?
Se trata de una ampliación de bus CAN para carril DIN que incrementa en 8 puertos por unidad el número de sensores analógicos que se pueden conectar a un sistema de monitorización Didactum. Se necesita cuando las conexiones de sensor integradas de un sistema de monitorización no son suficientes y se desean conectar directamente en el armario eléctrico sensores adicionales de temperatura, humedad, humo, fuga de agua o contacto de puerta.
¿En qué se diferencia la variante DIN de la unidad de expansión estándar para sensores 8x analógica?
Ambas unidades ofrecen 8 puertos analógicos adicionales para sensores a través del bus CAN y comparten la misma electrónica. La variante DIN está diseñada específicamente para el montaje directo en un carril DIN (profundidad de montaje de 7 mm o 15 mm) en armarios eléctricos y, por ello, es algo más ligera (aprox. 0,33 kg en lugar de 0,47 kg), pero también se puede montar en pared o en un rack de 19″ si es necesario.
¿Con qué sistemas de monitorización Didactum es compatible la unidad de expansión?
La unidad de expansión de sensores DIN es compatible con todos los sistemas de monitorización Didactum que dispongan de un puerto de bus CAN, entre ellos los modelos 50T, 100T, 300T, 500T y 550T.
¿Cuántas unidades de expansión puedo conectar a un sistema de monitorización?
Siempre que no haya otros dispositivos CAN instalados en la misma cadena, se pueden operar hasta 24 unidades de expansión de sensores DIN en una línea de bus CAN, lo que equivale a hasta 192 puertos analógicos adicionales para sensores. En general, en una línea de bus CAN se pueden combinar entre 10 y 32 dispositivos CAN; el límite exacto depende de la longitud de la línea, la calidad de la señal y la alimentación eléctrica.
¿Necesito una fuente de alimentación adicional para la unidad de expansión?
Con tramos de cable cortos y una sola unidad de expansión conectada, el funcionamiento es posible sin fuente de alimentación independiente. En todos los demás casos, se requiere una fuente de alimentación externa de 12 V DC. Si el número de dispositivos CAN en la cadena supera las 12 unidades, se necesita además la fuente de alimentación CAN-12V-1A para estabilizar el suministro eléctrico.
¿Qué opciones de montaje existen para la unidad de expansión?
Además del montaje clásico en carril DIN (profundidad de montaje de 7 mm o 15 mm), la unidad también se puede instalar en pared o en un rack de servidores de 19″. Los respectivos accesorios de montaje se adquieren por separado.
