Unidad de expansión Dry Contact
Descripción general del dispositivo, las conexiones y los datos técnicos de la unidad de expansión Dry Contact de Didactum: el módulo de expansión CAN-Bus con 32, opcionalmente 64, contactos libres de potencial para todos los sistemas de monitorización Didactum con puerto CAN-Bus.
Qué distingue a la unidad de expansión Dry Contact
Una expansión CAN-Bus sencilla y en cascada para la monitorización basada en IP de grandes cantidades de contactos libres de potencial.
32 contactos libres de potencial
De forma estándar, 32 entradas digitales para contactos de alarma y conmutación, ampliables a 64 mediante una placa adicional.
2× puerto CAN, en cascada
Dos conexiones CAN RJ12 equivalentes; hasta 8 unidades pueden conectarse en serie por cada ramal de bus CAN.
Detección automática
Todos los contactos conectados se detectan automáticamente (Autosense) y se muestran en la interfaz web.
Gran alcance
Hasta 225 m de longitud de cable por ramal de bus CAN, ideal para grandes infraestructuras y edificios extensos.
Montaje flexible
Puede montarse en un rack de 19″, sobre un escritorio o en la pared.
Compatible con todos los sistemas con CAN
Utilizable en cualquier sistema de monitorización Didactum con puerto CAN-Bus, por ejemplo 50T, 100T, 300T, 500T y 550T.
Bajo consumo eléctrico
Solo 1 vatio de consumo, alimentado a través del bus CAN; para cadenas más largas, opcionalmente con la fuente de alimentación CAN-12V-1A.
Fabricado en la UE
Carcasa robusta, instalación sencilla, soporte alemán incluido.
Ejemplos de aplicación típicos
- Conexión TCP/IP de sistemas y equipos existentes con contactos de alarma o conmutación
- Integración IP de sistemas de calefacción, ventilación y climatización (HVAC)
- Incorporación de tecnología de alimentación de emergencia y detección de incendios a la monitorización de red
- Integración de la tecnología de edificios en software de gestión compatible con SNMP
- Monitorización de SAI mediante el acoplamiento de sistemas de alimentación de emergencia y baterías
- Monitorización de accesos y puertas en armarios de servidores y salas técnicas
- Monitorización de bombas, ventiladores y otra tecnología de edificios
- Escalado de grandes infraestructuras con una amplia tecnología de señalización de averías
Conexiones y elementos de control
Todas las conexiones, LED y conmutadores de la unidad de expansión Dry Contact, tanto en la parte frontal como en la trasera, de un vistazo.
En la parte trasera se encuentran los bornes de conexión para los contactos libres de potencial, y en la parte frontal, los LED de estado para la indicación de fallo y funcionamiento, los dos puertos CAN y el conmutador de terminación.
Parte trasera – conexiones 1–2
Parte trasera: bornes de conexión para los contactos libres de potencial 1–32 y la ranura opcional 33–64.
Dry Contacts 1…32
Bornes de conexión para los 32 contactos libres de potencial de la dotación básica.
Dry Contacts 33…64 (ranura vacía)
Ranura reservada para la placa opcional «VT32 / Dry Contacts Board», que amplía la unidad a 64 contactos libres de potencial. La placa se solicita por separado.

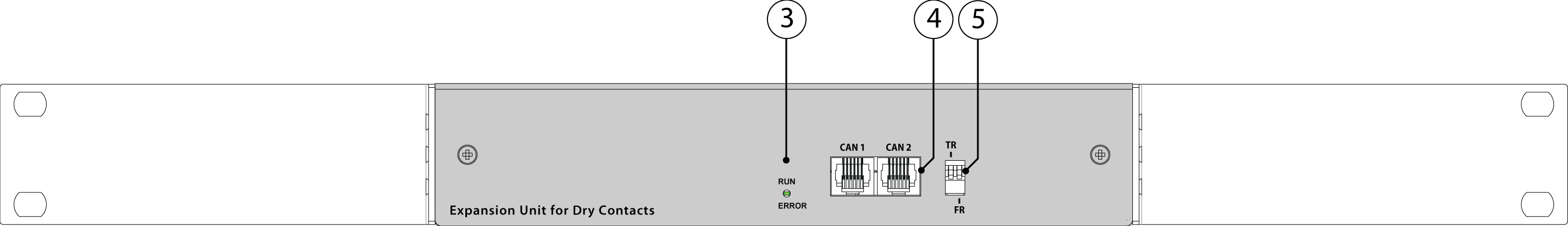

Parte frontal – conexiones 3–6
Parte frontal: LED de estado de fallo/funcionamiento, LEDs de estado RUN/ERR, puertos CAN 1 y 2, y el conmutador de terminación TR.
LED de estado (fallo del dispositivo / funcionamiento)
Indica si el dispositivo presenta un fallo o si funciona correctamente.
LEDs de estado (RUN, ERR)
«RUN» indica el estado de la conexión con el módulo principal, mientras que «ERR» señala que se ha perdido la conexión con el módulo principal.
CAN 1 / CAN 2
Dos conexiones RJ12 digitales equivalentes para la unión con el módulo principal, con sensores CAN o con otras expansiones CAN, con detección automática.
Conmutador de terminación TR
El conmutador más cercano a la entrada CAN. Debe colocarse en «ON» en la última unidad de la cadena CAN. En cadenas largas de más de 10 m, el terminador de la última unidad debe estar en «OFF». Nota: el conmutador DIP «FR» (marcado con «1») debe permanecer siempre en «OFF»; si se activa en «ON», el módulo se apaga. Se utiliza exclusivamente con fines de programación.
Qué incluye el suministro
Por favor, compruebe que el suministro esté completo al recibirlo e informe de inmediato a su proveedor sobre cualquier pieza faltante o dañada.
- Unidad de expansión Dry Contact1 unidad
- Cable de conexión RJ12, 2 m1 unidad
- Guía rápida1 unidad
Disponible opcionalmente: la placa «VT32 / Dry Contacts Board» para ampliar a 64 contactos (instalación de fábrica disponible bajo pedido), así como la fuente de alimentación «CAN-12V-1A» para el suministro eléctrico adicional en cadenas de bus CAN más largas.
Dimensiones en detalle
Datos técnicos
Función
| Tipo de dispositivo | Módulo de expansión CAN-Bus para contactos libres de potencial |
|---|---|
| Función | Amplía los sistemas de monitorización Didactum con contactos libres de potencial adicionales |
| Integración | Flexible a través del bus CAN, compatible con otros sensores y expansiones CAN |
Entradas/salidas y comunicación
| Entradas Dry Contact (estándar) | 32 (conexión de 2 hilos) |
|---|---|
| Entradas Dry Contact (máx., con placa VT32) | 64 |
| Conexiones CAN | 2× RJ11/RJ12 6P4C |
| Interfaz de red | CANopen |
| Soporte de encadenamiento (daisy-chain) | Sí, hasta 8 unidades por ramal de bus CAN |
Ampliación
| Módulo de ampliación | Dry Contacts Board (opcional, disponible por separado) |
|---|---|
| Efecto | Amplía la unidad con 32 entradas de contacto adicionales |
| Configuración máxima | 64 contactos libres de potencial por unidad |
Alimentación eléctrica
| Consumo eléctrico | 1 vatio |
|---|---|
| Alimentación | A través del bus CAN desde el módulo principal; para instalaciones más grandes se recomienda la fuente de alimentación CAN-12V-1A |
| Distancia máx. al módulo principal | 225 m por ramal de bus CAN |
Condiciones ambientales
| Temperatura de funcionamiento óptima | -10 a +80 °C |
|---|---|
| Rango de temperatura ampliado | -40 a +100 °C |
| Temperatura de almacenamiento | -40 a +100 °C |
| Humedad de funcionamiento y almacenamiento | 0 a 95 % |
Mecánica y montaje
| Dimensiones (An × Al × Prof) | 215 × 40 × 40 mm |
|---|---|
| Peso | aprox. 0,77 kg |
| Indicadores de estado | Rojo (fallo), verde (funcionamiento) |
| Opciones de montaje | Rack de 19″, escritorio, montaje en pared |
General
| País de fabricación | UE |
|---|---|
| Sistemas compatibles | Todos los sistemas de monitorización Didactum con puerto CAN-Bus (entre otros 50T, 100T, 300T, 500T, 550T) |
Preguntas frecuentes
¿Qué es la unidad de expansión Dry Contact y para qué se utiliza?
La unidad de expansión Dry Contact aumenta el número de contactos libres de potencial que se pueden conectar a un sistema de monitorización Didactum. Cada unidad proporciona 32 entradas de contacto digitales adicionales y es adecuada para la monitorización remota basada en IP de contactos de alarma y conmutación en salas de servidores, tecnología de edificios e instalaciones industriales.
¿Cuántos contactos admite la unidad y cómo se puede ampliar?
En su dotación básica, la unidad ofrece 32 entradas para contactos libres de potencial o digitales. Con la placa opcional «Dry Contacts Board», esta cifra puede aumentarse hasta 64 contactos por unidad. La instalación de la placa adicional puede realizarse de fábrica bajo pedido.
¿Cómo se conecta la unidad al sistema de monitorización?
Gracias al soporte de bus CAN en los sistemas de alarma IP de Didactum, la unidad se conecta simplemente a uno de los dos puertos de bus CAN del módulo principal. El suministro incluye un cable de conexión RJ12 de 2 m. Hasta 8 unidades pueden conectarse en serie por cada ramal de bus CAN, pudiendo alcanzar cada ramal una longitud total de hasta 225 m.
¿Qué función tiene el conmutador de terminación TR?
El conmutador TR termina la unidad Dry Contact CAN y sirve para evitar señales de interferencia en el bus CAN. La última unidad dentro de una cadena de bus CAN en serie siempre debe estar terminada (TR «ON»); en cadenas de más de 10 m de longitud, el terminador de la última unidad debe estar en «OFF». El conmutador DIP independiente «FR» solo se utiliza con fines de programación y debe permanecer siempre en «OFF», ya que de lo contrario el módulo se apagaría.
¿Cómo se configuran los distintos contactos en el sistema?
En cuanto la unidad está conectada, todos los contactos se detectan automáticamente (Autosense) y se muestran en la interfaz web del sistema de monitorización Didactum. Allí se puede asignar un nombre individual a cada contacto (por ejemplo, «Sistema SAI 1» o «Puerta sala de servidores»), definir el estado normal (NA/NC) y configurar alarmas o acciones propias, como un trap SNMP o una notificación por SMS en caso de fallo de un aire acondicionado.
¿Con qué sistemas de monitorización Didactum es compatible la unidad?
La unidad de expansión Dry Contact se puede conectar a cualquier sistema de monitorización Didactum con puerto de bus CAN, entre ellos los modelos 50T, 100T, 300T, 500T y 550T, así como sistemas PDU compatibles. Todos los eventos se registran de forma centralizada en el syslog del sistema principal correspondiente.
