Unidad de Expansión para Sensores de 8 Puertos
Descripción general del dispositivo, las conexiones y los datos técnicos de la Unidad de Expansión Didactum para Sensores 8x Analógica – el módulo de expansión de bus CAN con 8 puertos adicionales para sensores analógicos, compatible con todos los sistemas de monitorización Didactum con puerto de bus CAN.
Qué distingue a la unidad de expansión de 8 puertos para sensores
Expansión de bus CAN compacta y encadenable para escalar rápidamente la sensórica analógica en cualquier sistema de monitorización Didactum.
+8 puertos para sensores
Cada unidad amplía el sistema al instante con 8 puertos RJ12 adicionales para sensores analógicos.
Función Autosense
Los sensores conectados se detectan automáticamente y aparecen en la interfaz web en cuestión de segundos.
Compatible con encadenamiento (daisy chain)
Hasta 24 unidades por línea de bus CAN, lo que equivale a hasta 192 puertos adicionales para sensores.
Gran alcance
Hasta 225 m de longitud de bus CAN; los cables de sensor pueden extenderse entre 50 y 150 m según el tipo de sensor.
Montaje flexible
Se puede montar en pared, en carril DIN o en un rack de 19″.
Compatible con todos los sistemas con CAN
Se puede utilizar con cualquier sistema de monitorización Didactum con puerto de bus CAN, p. ej. 50T, 100T, 300T, 500T y 550T.
Sin software adicional
La configuración se realiza por completo a través de la interfaz web del sistema de monitorización Didactum.
Fabricado en la UE
Carcasa compacta y robusta para funcionamiento continuo, con soporte técnico en alemán incluido.
Escenarios de aplicación típicos
La caja de expansión de 8 puertos para sensores se puede utilizar en prácticamente cualquier entorno crítico en el que los puertos de sensor base de un sistema de monitorización Didactum no sean suficientes.
- Ampliación de un sistema de monitorización Didactum con sensores adicionales de temperatura y humedad
- Conexión de detectores de humo, sensores de agua y contactos de puerta adicionales en salas de servidores
- Creación de grandes redes de sensores en edificios de varias plantas mediante encadenamiento (daisy chain)
- Ampliación de instalaciones de monitorización existentes sin sustituir la unidad base
- Puntos de sensor distribuidos en líneas de producción y almacenes
- Monitorización centralizada de varios racks a través de una única cadena de bus CAN
- Conexión de sensores de vibración, manómetros y sensores de nivel en entornos de Industria 4.0
- Detección temprana de sobrecalentamiento, humedad o cortes de energía en infraestructuras críticas
Conexiones y elementos de control
Todas las conexiones, LEDs e interruptores de la unidad de expansión de 8 puertos para sensores de un vistazo.

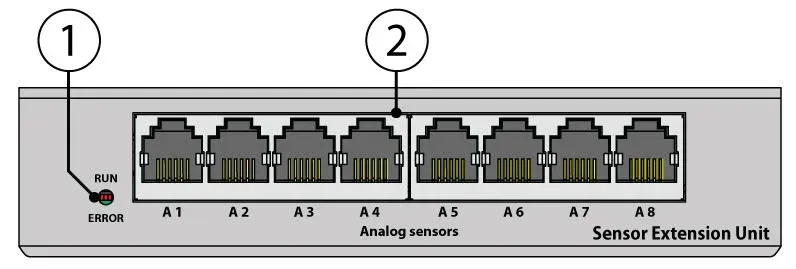

Todas las conexiones se encuentran en el frontal de la carcasa compacta: los LEDs de estado y los 8 puertos analógicos para sensores A1–A8 en un lado, y en el otro el interruptor de terminación TR, los dos puertos CAN y la toma de alimentación.
Conexiones 1–2
LEDs de estado (RUN/ERROR) y las 8 entradas analógicas para sensores A1–A8.
LEDs de estado (RUN, ERROR)
«RUN» indica el estado de la conexión con el módulo principal, «ERROR» indica que se ha perdido la conexión con el módulo principal. Si ERROR permanece encendido de forma continua y RUN parpadea, no existe conexión con la unidad de monitorización. Si ERROR permanece encendido de forma continua y RUN está apagado, existe conexión, pero la unidad aún no está configurada. Si ERROR está apagado y RUN permanece encendido de forma continua, la unidad de expansión está correctamente integrada en el sistema de monitorización.
Sensores analógicos A1…A8
8× conectores RJ11/RJ12 6P4C para sensores analógicos con detección automática (Autosense).
Conexiones 3–5
Interruptor de terminación TR, puertos CAN 1 y 2, y la toma de alimentación «Power».
Interruptor de terminación TR
Si la unidad es la última de la cadena de bus CAN, o si la longitud de la cadena supera los 10 m, el terminador debe colocarse en la posición «TR» (hacia la izquierda). En todos los demás casos, «TR» debe permanecer siempre conmutado hacia la derecha.
CAN 1 / CAN 2
Dos conectores digitales RJ12 equivalentes para la conexión al módulo principal, a sensores CAN o a otras ampliaciones CAN en el bus, con detección automática.
Power (PWR)
Conexión para una fuente de alimentación externa de 12 V DC. Normalmente se conecta aquí una fuente de alimentación de 12 V/0,5 A; con una sola unidad de expansión y una longitud de cable de hasta 10 m hasta el sistema de monitorización, se puede prescindir de la fuente de alimentación externa.

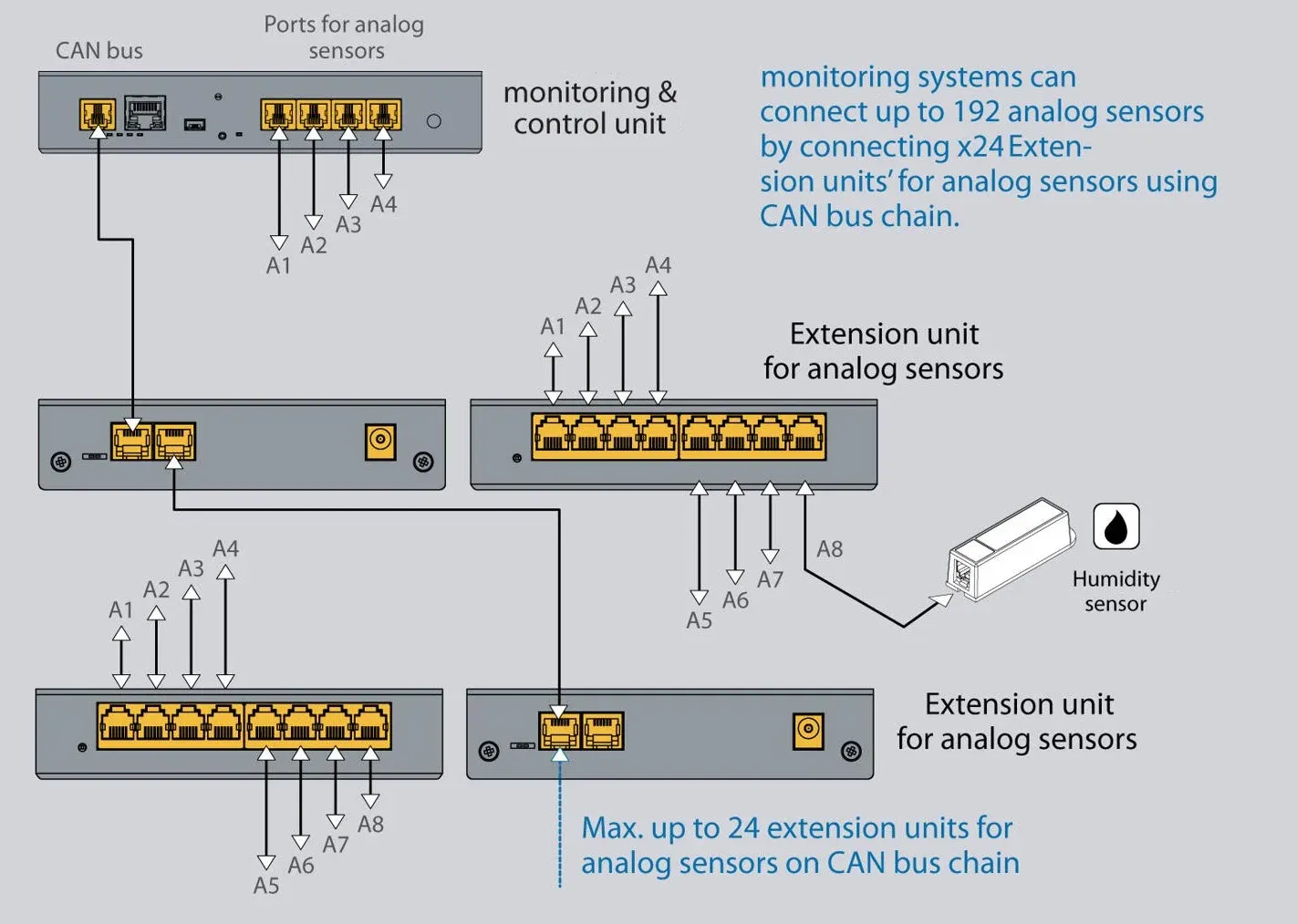

Esquema de conexiones
Esquema completo de todos los puertos, LEDs e interruptores de la unidad de expansión de un vistazo.
Escalabilidad en detalle
En una línea de bus CAN se pueden combinar entre 10 y 32 dispositivos CAN; el límite exacto depende de la longitud total de la línea, la calidad de la señal y la fuente de alimentación utilizada. Además de varias cajas de expansión de 8 puertos para sensores, también se pueden operar en un mismo segmento de bus CAN entradas digitales, módulos de relé y sensores de temperatura, humedad, humo, puerta o movimiento.
En una línea de bus CAN se pueden operar hasta 24 unidades de la caja de expansión de 8 puertos para sensores, lo que equivale a hasta 192 puertos analógicos adicionales en una sola unidad de monitorización. Esto permite supervisar con un único sistema Didactum central incluso instalaciones de gran envergadura, como edificios de varias plantas, líneas de producción o infraestructuras de TI distribuidas. Al alcanzar la longitud máxima de la cadena, se requiere la fuente de alimentación CAN-12V-1A para garantizar el suministro eléctrico adicional en la línea de bus CAN.
Nota: Dentro de un único segmento de bus CAN (es decir, entre dos extremos con terminación activa y sin fuente de alimentación CAN), el fabricante recomienda no superar las 8 unidades CAN, sensores u otros dispositivos CAN. Para cadenas más largas con más participantes, es necesario utilizar la fuente de alimentación CAN-12V-1A.
Alimentación eléctrica y estabilidad
Normalmente se conecta una fuente de alimentación externa de 12 V/0,5 A a la toma marcada como «Power». Sin embargo, si solo hay conectada una única unidad de expansión y la longitud del cable desde la unidad de monitorización hasta la caja de expansión no supera los 10 m, la unidad también funciona sin fuente de alimentación externa. En todos los demás casos, se recomienda utilizar una fuente de alimentación externa.
En configuraciones más grandes con muchas unidades de expansión, la demanda de corriente aumenta a lo largo de la cadena de bus CAN. Aquí entra en juego la fuente de alimentación específica CAN-12V-1A: se integra directamente en la línea de bus CAN y suministra energía de forma fiable a todos los dispositivos conectados a continuación. Sin esta fuente de alimentación adicional, la tensión caería demasiado en cadenas largas o con muchos consumidores, lo que podría provocar un funcionamiento inestable o fallos. Se recomienda utilizar la fuente de alimentación aproximadamente cada 8–12 unidades o cuando la longitud de la línea supere los 50 metros.
Opciones de montaje flexibles
Según el lugar de instalación, la unidad de expansión se puede fijar de tres maneras distintas. Los respectivos accesorios de montaje se adquieren por separado y no están incluidos en el suministro.
| Accesorio | Función | Número de artículo |
|---|---|---|
| Soporte de pared | 4× orificios roscados M3 en la base permiten fijar el soporte para montaje en pared o superficie. | – |
| Soporte para carril DIN | 2× orificios roscados M4 en la base permiten fijar el soporte para montaje en un carril DIN. | DI15005 |
| Kit de montaje en rack | Montaje de una unidad de expansión en un rack de servidores de 19″, en 1 unidad de altura (1U). | DI15001 |
| Kit de montaje en rack (2 unidades) | Montaje conjunto de dos unidades de expansión en 1 unidad de altura (1U) en un rack de 19″. | DI15002 |
| Fuente de alimentación CAN-12V-1A | Alimentación eléctrica adicional en la línea de bus CAN para cadenas largas o muchas unidades. | – |
Puesta en marcha en pocos pasos
La puesta en marcha se realiza sin necesidad de software adicional, directamente a través de la interfaz web del sistema de monitorización.
Conectar la entrada CAN de la unidad a la entrada CAN de la unidad CAN anterior o del sistema de monitorización mediante el cable RJ11/RJ12 suministrado.
Ajustar los terminadores de bus TR en las unidades CAN conectadas: solo en «ON» (o posición «TR») en la última conexión de dispositivo de la cadena; en «OFF» en todas las unidades intermedias.
Si es necesario, conectar una fuente de alimentación externa de 12 V a la toma «Power» (necesaria para longitudes de cable superiores a 10 m o con varias unidades en la cadena).
Conectar sensores analógicos a los puertos A1–A8; se detectan automáticamente mediante Autosense.
En la interfaz web del sistema de monitorización Didactum, acceder a «CAN Bus» para consultar y configurar individualmente la unidad de expansión y los sensores conectados.
Definir los tipos de notificación y alarma deseados (correo electrónico, SMS a través de módem GSM opcional, trap SNMP, sirena o activación de relé).
Qué incluye el suministro
Compruebe que el contenido del suministro esté completo al recibirlo y notifique de inmediato a su proveedor cualquier pieza faltante o dañada.
- Unidad de expansión Didactum (8x analógica)1 unidad
- Cable de conexión RJ11/RJ12 (CAN)1 unidad
- Guía rápida1 unidad
El soporte de pared, el soporte para carril DIN, el kit de montaje en rack y una fuente de alimentación CAN-12V-1A adicional son accesorios opcionales y no están incluidos en el suministro.
Dimensiones en detalle
Datos técnicos
Función
| Tipo de dispositivo | Dispositivo de expansión de bus CAN |
|---|---|
| Función | Amplía los sistemas de monitorización Didactum con 8 puertos analógicos adicionales para sensores por unidad |
| Integración | Detección e integración automática de todos los sensores conectados (Autosense) |
Entradas/salidas y comunicación
| Puertos analógicos para sensores | 8 × RJ11/RJ12 6P4C |
|---|---|
| Conectores CAN | 2 × RJ12 |
| Interfaz de red | CAN Open |
| Conexión en cadena | Sí, combinable con otros sensores y ampliaciones CAN |
Ampliación del sistema
| Unidades máx. por línea de bus CAN | hasta 24 |
|---|---|
| Dispositivos CAN máx. por cadena (general) | 10–32, según longitud de línea, calidad de señal y alimentación eléctrica |
| Recomendación por segmento sin fuente de alimentación adicional | máx. 8 unidades/sensores CAN |
Alimentación eléctrica
| Tensión de entrada | 12 V DC |
|---|---|
| Fuente de alimentación recomendada | 12 V / 0,5 A (externa, en la toma «Power») |
| Funcionamiento sin fuente de alimentación externa | Posible con una sola unidad y máx. 10 m de longitud de cable hasta el sistema de monitorización |
| Fuente de alimentación adicional para cadenas largas | CAN-12V-1A, recomendada cada 8–12 unidades o a partir de 50 m de longitud de línea |
| Longitud máx. del bus CAN | 225 m |
| Longitud máx. del cable del sensor | 50–150 m, según el tipo de sensor |
Condiciones ambientales
| Temperatura de funcionamiento | -10 a +80 °C |
|---|
Mecánica y montaje
| Dimensiones (An × Al × Prof) | 129 × 28,6 × 56 mm |
|---|---|
| Peso | aprox. 0,47 kg |
| Indicadores de estado | Rojo (error), Verde (funcionamiento) |
| Interruptor TR | Activar cuando la unidad sea la última de la cadena de bus CAN |
| Opciones de montaje | Soporte de pared, soporte para carril DIN, kit de montaje en rack de 19″ (cada uno opcional, disponible por separado) |
General
| País de fabricación | UE |
|---|---|
| Código HS | 8471 50 000 |
| Sistemas compatibles | Todos los sistemas de monitorización Didactum con puerto de bus CAN (entre otros, 50T, 100T, 300T, 500T, 550T) |
Más sobre la unidad de expansión
Instalación y puesta en marcha
Instrucciones detalladas sobre conexiones, estado de los LEDs, montaje y configuración de la caja de expansión de 8 puertos para sensores.
Ver guía →Firmware y actualizaciones
Versiones de firmware actuales e instrucciones para la actualización y restauración.
Ir a la página de firmware →Demo en vivo
Pruebe la interfaz web del sistema de monitorización Didactum en línea, sin compromiso.
Ver demo →Preguntas frecuentes
¿Qué es la Unidad de Expansión Didactum para Sensores 8x Analógica y para qué se necesita?
Se trata de una ampliación de bus CAN que incrementa en 8 puertos por unidad el número de sensores analógicos que se pueden conectar a un sistema de monitorización Didactum. Se necesita cuando las conexiones de sensor integradas de un sistema de monitorización (por ejemplo, 4 u 8 puertos) no son suficientes y se desean conectar sensores adicionales de temperatura, humedad, humo, agua o movimiento.
¿Con qué sistemas de monitorización Didactum es compatible la unidad de expansión?
La unidad de expansión es compatible con todos los sistemas de monitorización Didactum que dispongan de un puerto de bus CAN, entre ellos los modelos 50T, 100T, 300T, 500T y 550T.
¿Cuántas unidades de expansión puedo conectar a un sistema de monitorización?
En una línea de bus CAN se pueden operar hasta 24 unidades de expansión, lo que equivale a hasta 192 puertos analógicos adicionales para sensores. En general, en una línea de bus CAN se pueden combinar entre 10 y 32 dispositivos CAN; el límite exacto depende de la longitud de la línea, la calidad de la señal y la alimentación eléctrica. Para un único segmento de bus CAN sin fuente de alimentación adicional, el fabricante recomienda no superar las 8 unidades o sensores CAN.
¿Necesito una fuente de alimentación adicional para la unidad de expansión?
Si solo hay conectada una única unidad de expansión y la longitud del cable hasta el sistema de monitorización no supera los 10 m, la unidad funciona sin fuente de alimentación externa. En todos los demás casos, así como con más de 12 dispositivos CAN en la cadena, se recomienda o se requiere una fuente de alimentación externa de 12 V/0,5 A o la fuente de alimentación CAN-12V-1A para estabilizar el suministro eléctrico.
¿Qué opciones de montaje existen para la unidad de expansión?
La unidad se puede montar en pared o superficie mediante un soporte de pared, colocar en un carril DIN mediante un soporte para carril DIN (artículo DI15005), o instalar en un armario de servidores mediante un kit de montaje en rack de 19″ (artículo DI15001; para dos unidades, DI15002), que aloja hasta dos unidades en 1 unidad de altura. Los respectivos accesorios de montaje se adquieren por separado.
¿Cómo configuro correctamente la terminación TR?
El interruptor TR debe colocarse en «TR» (hacia la izquierda) cuando la unidad sea la última de la cadena de bus CAN o cuando la longitud de la cadena supere los 10 m. En todas las unidades intermedias de la cadena, «TR» debe permanecer conmutado hacia la derecha (apagado).
¿Preguntas sobre la unidad de expansión de 8 puertos para sensores?
Nuestro equipo de soporte en Alemania le asesora de forma gratuita sobre selección, escalabilidad, instalación y compatibilidad.
