SHT 8815 – Capteur d'eau actif avec sortie résistive pour entrées numériques

Le capteur d’eau actif avec sortie résistive pour entrées numériques avec pull-up ou pull-down

Le Schabus SHT 8815 est un capteur d’eau actif pour unités de commande externes avec le principe de commutation « résistance unipolaire ». Il est raccordé à l’entrée numérique d’un automatisme qui dispose d’une résistance interne de pull-up ou de pull-down et alimente ainsi le capteur en tension.

Lorsque les contacts du capteur sont reliés par de l’eau ou un liquide conducteur, la résistance interne du capteur chute considérablement, de plusieurs mégaohms à quelques centaines d’ohms. Le niveau à l’entrée numérique est ainsi tiré de HI vers LO ou de LO vers HI. L’automatisme détecte donc l’eau sans relais ni adaptateurs supplémentaires.

Le SHT 8815 est prévu pour des environnements régulièrement secs avec une présence occasionnelle d’eau. Il n’est pas adapté au raccordement direct aux détecteurs d’eau Schabus.

Détecter l’eau – par variation de résistance

Au contact de l’eau, la résistance du SHT 8815 chute nettement. Votre entrée numérique bascule de façon fiable.

Comment fonctionne le capteur actif

Le SHT 8815 modifie sa résistance interne dès qu’un liquide relie les deux contacts.

• Sec : la résistance entre les contacts est de plusieurs mégaohms
• Humide : la résistance chute à quelques centaines d’ohms (valeur d’exemple)
• Le niveau à l’entrée numérique est tiré de HI vers LO ou de LO vers HI selon le câblage
• L’automatisme alimente le capteur en tension via son entrée numérique ; une résistance interne de pull-up ou de pull-down est une condition préalable
• Le capteur détecte les liquides conducteurs, y compris à très faible conductivité
• Lorsque les contacts sèchent à nouveau, la résistance remonte à plusieurs mégaohms

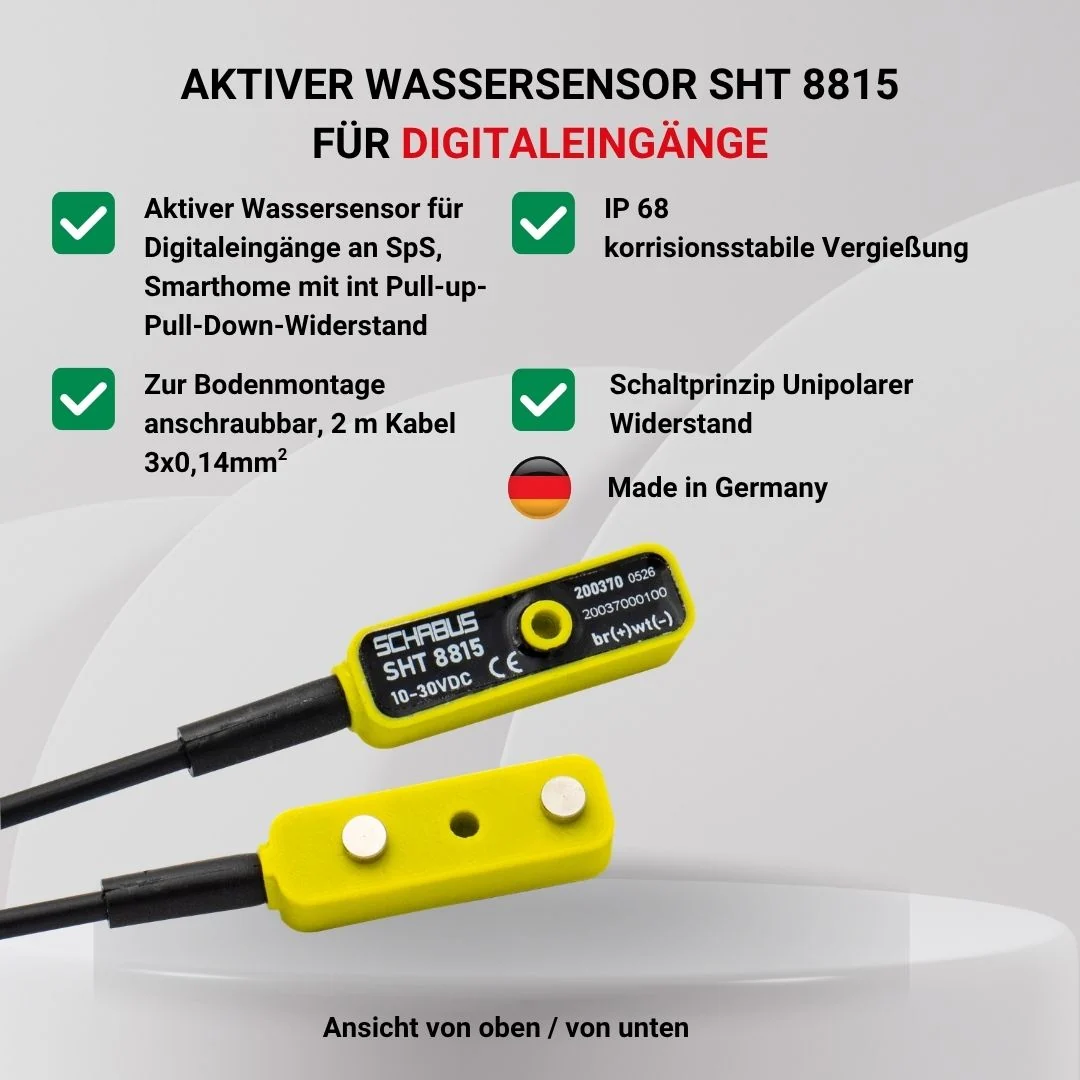

Ce qui est inclus dans le carton

Le capteur est livré avec le matériel de fixation.

• SHT 8815 capteur d’eau actif
• Matériel de montage (1 vis, 1 cheville)
• Notice d’utilisation

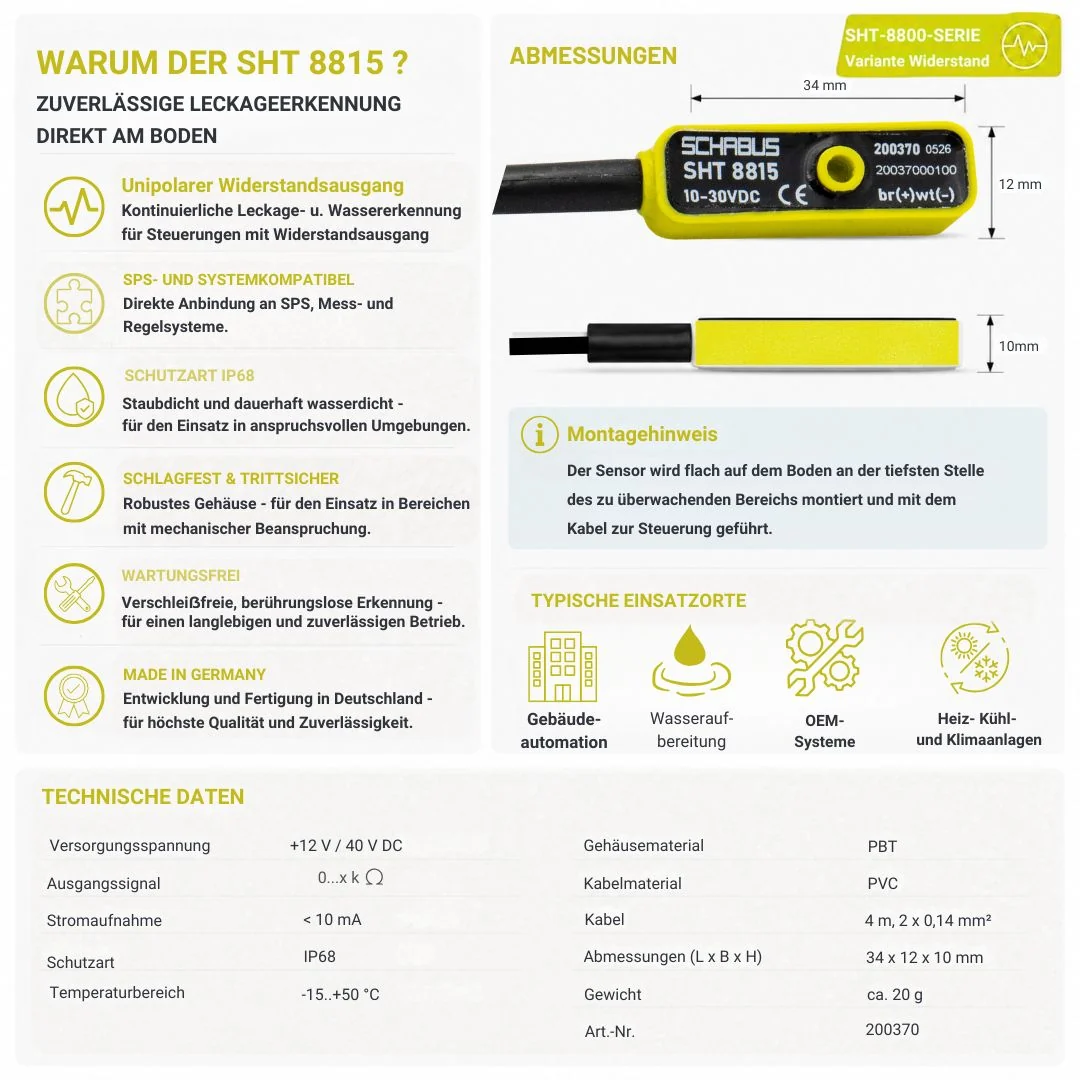

Comment est construit le SHT 8815

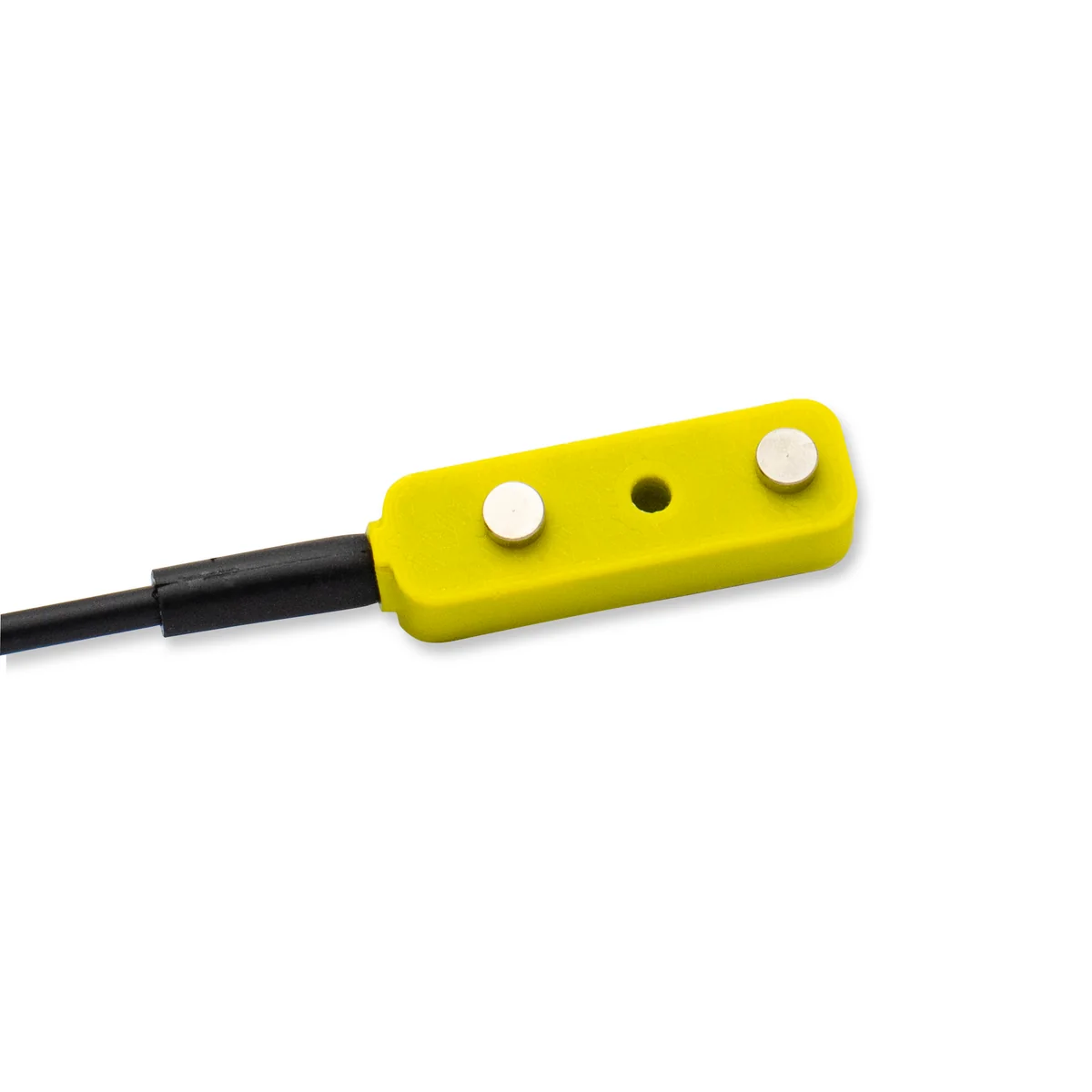

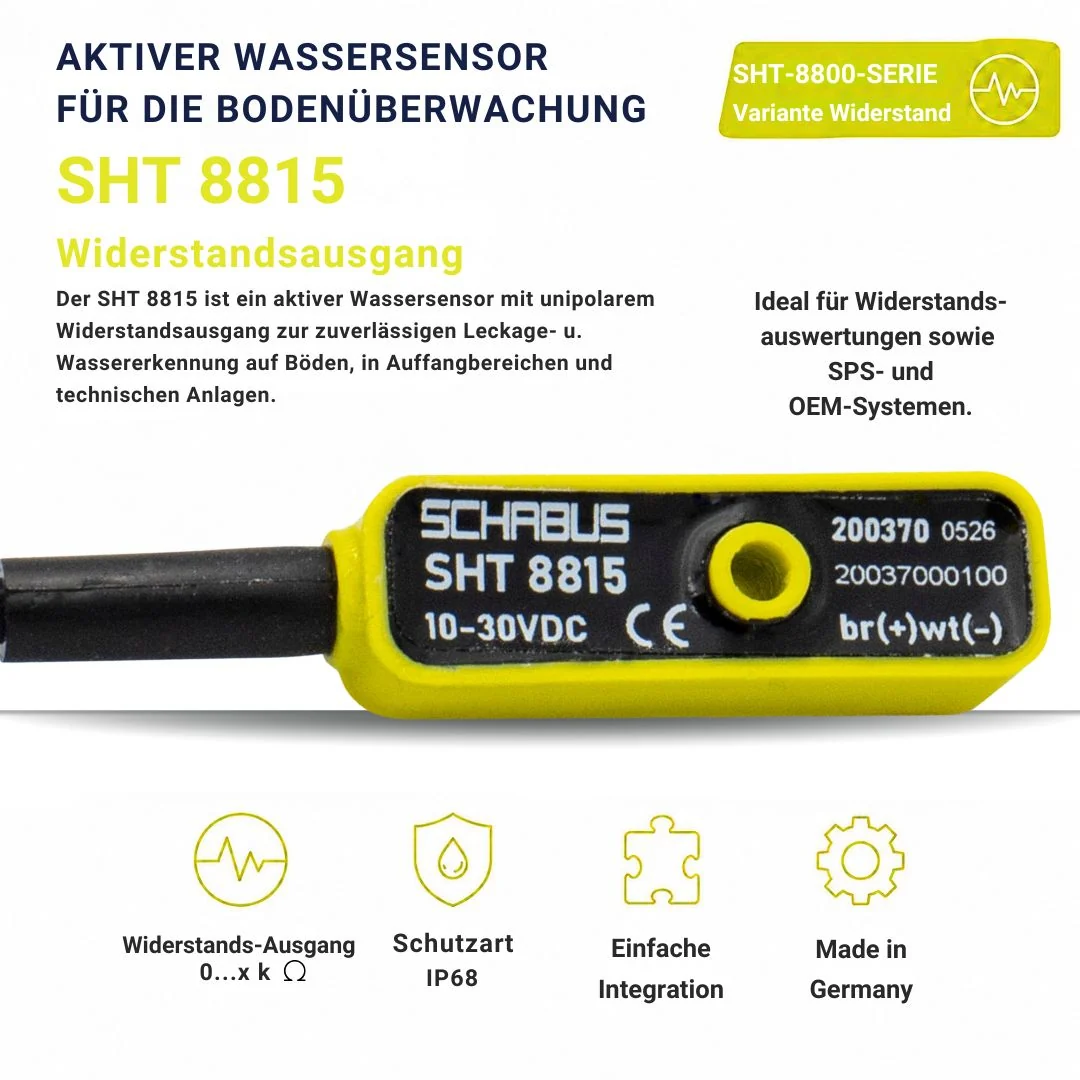

Le SHT 8815 est un capteur compact, entièrement enrobé, avec câble d’alimentation raccordé de façon fixe.

Montage et raccordement

Lisez attentivement la notice d’utilisation avant le montage et la mise en service.

Monter le capteur

1. Visser solidement le capteur avec la vis et la cheville via le trou de fixation en aluminium intégré.
2. Si le câble est trop court, il peut être prolongé jusqu’à 20 m maximum, par ex. avec un câble LIYY (article 300780).

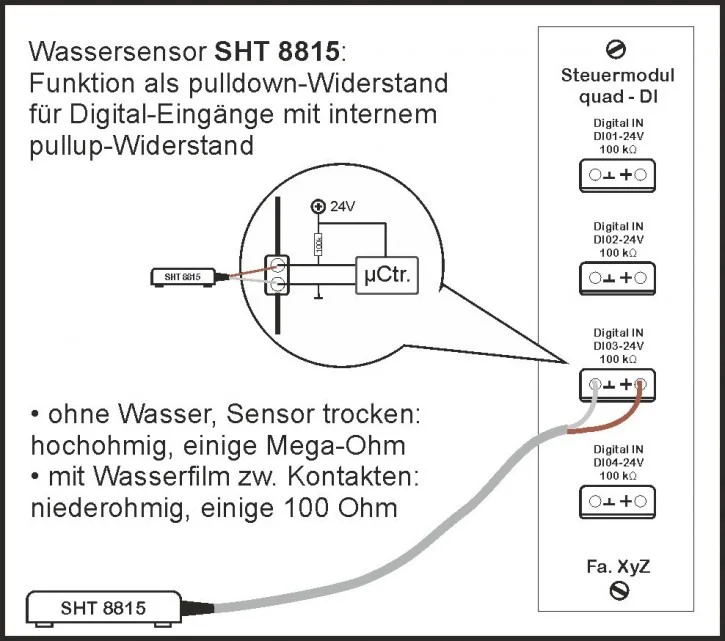

Raccorder le capteur

1. Faire fonctionner le capteur uniquement avec une tension de sécurité très basse (SELV/PELV).
2. Raccorder le conducteur brun à l’entrée numérique (positif, plus) de l’automatisme et le conducteur blanc à la masse (0 V).
3. Évaluer le signal : à l’état sec le niveau reste inchangé ; au contact de l’eau le niveau à l’entrée numérique est tiré de HI vers LO ou de LO vers HI.

Quels liquides le capteur détecte-t-il ?

Le SHT 8815 nécessite un liquide conducteur, c’est-à-dire de l’eau avec des ions libres.

• Détecte les liquides conducteurs tels que l’eau du robinet ou l’eau salée
• Détecte également l’eau à très faible conductivité
• L’eau distillée la plus pure n’est pas détectée

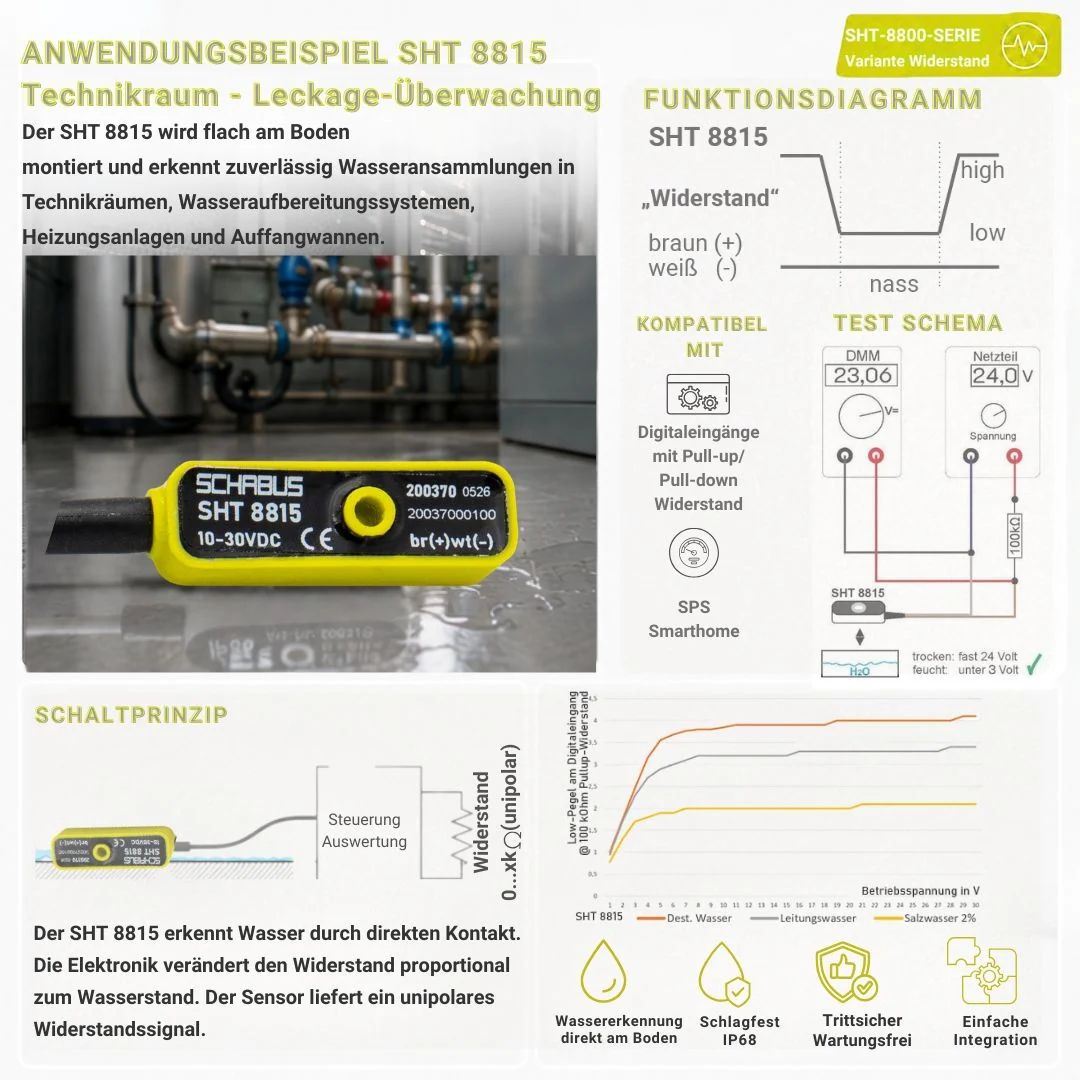

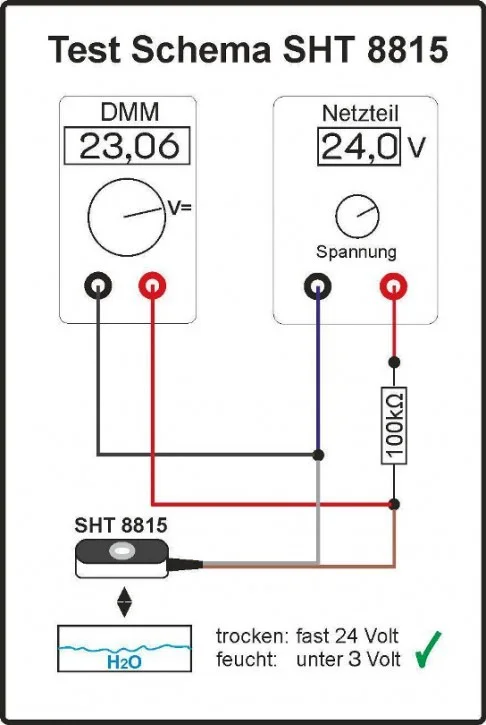

• Le niveau bas à l’entrée numérique (avec une résistance pull-up de 100 kΩ) dépend du milieu et est plus bas avec de l’eau salée (2 %) qu’avec de l’eau du robinet et de l’eau distillée

Indications du fabricant

• Lire attentivement la notice d’utilisation avant le montage et la mise en service et la conserver
• Ne pas ouvrir l’appareil ; il ne contient aucune pièce pouvant être entretenue par l’utilisateur
• Le matériel d’emballage n’est pas un jouet et doit être tenu hors de portée des enfants
• Fonctionnement uniquement avec une tension de service conforme SELV/PELV
• Prévu pour les zones résidentielles, commerciales et industrielles ainsi que les petites entreprises raccordées au réseau public basse tension
• Éviter l’humidité (eau de projection ou de pluie), la poussière et l’exposition directe au soleil sur l’appareil
• Nettoyer uniquement avec un chiffon de lin sec ; en cas de salissure importante, légèrement humidifié ; pas de produits de nettoyage contenant des solvants
• Le fabricant n’est pas responsable des dommages ou pertes résultant de l’absence d’émission d’un signal d’alarme malgré des variations de niveau d’eau
• La déclaration CE est disponible en téléchargement sur le site du fabricant

Garantie légale, garantie et élimination

L’appareil bénéficie de la garantie légale d’au moins 2 ans dans l’UE. Le fabricant Elektrotechnik Schabus propose en outre une garantie de 5 ans pouvant être enregistrée en ligne. Les réparations et les pièces de rechange sont disponibles directement auprès du fabricant.

En cas de défaut, veuillez contacter le fabricant et indiquer votre adresse complète ainsi que le motif du retour. En Allemagne, vous recevrez gratuitement une étiquette de retour par e-mail. Les colis en port dû ne sont pas acceptés ; les retours non justifiés seront facturés a posteriori. En cas de garantie légale, l’appareil doit être renvoyé avec une description du défaut, la preuve d’achat ainsi que l’adresse et l’adresse de livraison.

L’appareil ne doit pas être jeté avec les ordures ménagères. Le symbole de la poubelle barrée rappelle l’utilisation des systèmes de reprise des déchets d’équipements électriques et électroniques (n° WEEE DE91394868).

Pourquoi le SHT 8815 convient

Domaines d’application

• Automatismes tels que Loxone, WAGO, Beckhoff et Siemens LOGO!
• Technologie du bâtiment KNX et gestion technique des bâtiments (GTB)
• Home Assistant, openHAB et ioBroker (avec pull-up)
• Automatismes API et industriels avec entrée numérique
• Centres de données et locaux techniques
• Traitement de l’eau et installations de chauffage
• Détection de fuites et d’eau au sol dans des zones régulièrement sèches
• Domotique et smart home

Une fois vissé et raccordé à l’entrée numérique, votre système détecte l’eau immédiatement – sans détours.

Autres capteurs d’eau actifs de Schabus

• SHT 8800 (n° art. 200362) – capteur d’eau actif avec principe de commutation « tension analogique »
• SHT 8824 (n° art. 200324) – capteur d’eau actif avec principe de commutation « puits de courant constant commandé » (4–20 mA)
