Commande sans fil pour systèmes d'extraction d'air FDS 216

La commande d’extraction d’air sans fil pour sèche-linge et appareils d’extraction : Courant uniquement lorsque la fenêtre est ouverte, homologuée TÜV, puissance de commutation jusqu’à 2300 W

La commande d’extraction d’air sans fil Schabus FDS 216 est un dispositif de sécurité destiné à surveiller la position de la fenêtre lorsqu’un système d’extraction d’air est utilisé simultanément avec un foyer dépendant de l’air ambiant. Elle est idéale pour les sèche-linge à évacuation. Un interrupteur magnétique sans fil sur la fenêtre détecte si la fenêtre est basculée ou ouverte et transmet l’état par radio au récepteur. Ce n’est que lorsque la fenêtre est ouverte que de l’air frais d’apport peut entrer, évitant ainsi une dépression dangereuse qui pourrait aspirer du monoxyde de carbone toxique des appareils de combustion dans la pièce.

Le récepteur est conçu comme une prise intermédiaire. Il se branche entre la prise murale et la fiche secteur de l’appareil d’extraction ; aucun travail d’installation sur l’installation électrique n’est nécessaire. Fenêtre ouverte signifie appareil d’extraction allumé, fenêtre fermée signifie appareil d’extraction éteint – de façon sûre et automatique par radio. Un verrouillage intégré de la fiche secteur empêche le contournement inaperçu de la commande.

L’appareil s’initialise lui-même ; l’installation ne prend que quelques secondes. La surveillance radio et batterie ainsi que les réinitialisations automatiques de cycle assurent la fiabilité, et la batterie du transmetteur dure jusqu’à environ 2 ans. La FDS 216 est homologuée TÜV (sans homologation DIBt).

Extraction uniquement lorsque de l’air frais peut entrer

La FDS 216 associe un transmetteur de fenêtre alimenté par batterie à un récepteur à prise intermédiaire qui autorise ou interrompt l’alimentation électrique.

Ce qui se trouve dans la boîte

Le set est complet et prêt à l’emploi immédiatement. Il n’y a ni options ni variantes supplémentaires. La couleur est gris télé.

• Récepteur radio avec verrouillage de la fiche secteur
• Interrupteur magnétique sans fil (transmetteur et aimant)
• Pile CR2032
• 4 plaques d’écartement pour aimant et transmetteur (compensation de hauteur lors du montage sur la fenêtre ou le cadre de fenêtre)
• Matériel de montage
• Notice d’utilisation

Comment est construite la FDS 216

Le set se compose du récepteur radio au niveau de l’appareil d’extraction et du transmetteur magnétique sans fil au niveau de la fenêtre. Les deux sont programmés de manière unique l’un par rapport à l’autre et ne peuvent être remplacés que ensemble en tant que set.

Ce qui doit être rempli avant l’utilisation

• L’alimentation en air de combustion du foyer dépendant de l’air ambiant utilisé simultanément doit être assurée indépendamment de la position de la fenêtre surveillée
• Lorsque le système d’extraction est en fonctionnement, le store extérieur de la fenêtre ouverte doit être complètement ouvert
• Le récepteur radio n’est pas installé de manière cachée derrière ou dans des appareils ou meubles de cuisine et reste librement accessible à tout moment pour les travaux d’entretien et de service
• Le récepteur radio est toujours utilisé individuellement ; ne jamais brancher plusieurs prises intermédiaires l’une derrière l’autre

Déterminer l’ouverture minimale de fente de la fenêtre

Avant de commencer le montage, déterminez l’ouverture minimale de votre fenêtre. Elle dépend de la puissance maximale de l’appareil d’extraction en m³/h (plaque signalétique ou notice d’utilisation), de la taille de la fenêtre à ouvrir (largeur intérieure multipliée par la hauteur) et de la taille de la fente d’ouverture. Calculez la dimension de fente s en cm avec la formule (75 + 1,875 × V_E) / (2 × √A). V_E est le débit d’extraction en m³/h et A la surface de la fenêtre en cm². La notice d’utilisation contient un tableau à ce sujet et le fabricant propose un calculateur de dimension de fente de fenêtre.

Si la fenêtre est équipée d’un store extérieur qui empêche mécaniquement ou constructivement la fermeture complète, déterminez la surface d’ouverture libre A_F en cm² de manière analogue avec la formule 75 + 1,875 × V_E. La dimension de fente requise d’une fenêtre pivotante doit être garantie par un dispositif de verrouillage. Si la fenêtre n’est pas rectangulaire, demandez le calcul à l’installateur spécialisé ou au maître ramoneur.

Transmetteur sur la fenêtre, récepteur à la prise

Montage du transmetteur magnétique sans fil

1. Placez le transmetteur selon le sens d’ouverture de la fenêtre (droite ou gauche) de façon à ce que le contact commute aussi bien en basculant qu’en ouvrant la fenêtre.
2. Fixez l’aimant et le transmetteur sur la fenêtre avec les vis fournies. Les flèches sur les deux boîtiers pointent l’une vers l’autre.
3. Lorsque la fenêtre est fermée, la distance entre l’aimant et le transmetteur ne doit pas dépasser 5 mm ; 1 à 2 mm est optimal. Utilisez les plaques d’écartement pour compenser la hauteur.
4. Lorsque la fenêtre est ouverte, la distance entre le transmetteur et l’aimant doit être d’au moins 20 mm afin que le transmetteur s’allume et s’éteigne de manière fiable.
5. Fixez l’aimant et le transmetteur de façon à ce qu’ils ne puissent être retirés qu’avec des outils.

Montage du récepteur radio

1. Branchez la fiche secteur de l’appareil d’extraction dans la prise du récepteur radio.
2. Glissez le verrouillage de la fiche secteur, fixez-le avec la vis en plastique et scellez la vis avec l’autocollant fourni.
3. Branchez le récepteur radio dans la prise murale. Le transmetteur et le récepteur sont maintenant prêts à fonctionner ; la LED du récepteur clignote d’abord en rouge.
4. Ouvrez et fermez la fenêtre deux fois. Cela établit la connexion.

Lors d’une utilisation avec une hotte aspirante, le récepteur ne doit pas être complètement blindé par du métal, car cela réduirait la portée radio ou couperait le récepteur. Dans ce cas, placez-le près d’une ouverture, si nécessaire à l’extérieur de la hotte.

Pour une liaison radio fiable

En champ libre, la portée est jusqu’à 20 m. La portée réelle dépend toujours de l’installation individuelle.

• Les obstacles, en particulier les métaux, réduisent parfois considérablement la portée ; la distance entre le transmetteur et le récepteur ne joue qu’un rôle mineur
• Maintenez le récepteur à au moins 20 cm de la surface métallique la plus proche
• Les vitres épaisses, les plaques vitrocéramiques, les meubles de cuisine avec casseroles et poêles ainsi que les murs et plafonds font écran aux ondes radio
• Orientez le récepteur de façon à ce que sa LED « regarde » en direction du transmetteur
• Des coupures fréquentes malgré une pile fraîche indiquent généralement une mauvaise liaison radio
• Veillez lors du montage à une bonne et fiable connexion radio sur le lieu d’installation

Ce qu’indiquent les LED

LED de fonction sur le récepteur radio

• Vert : La fenêtre est complètement ouverte ou basculée ; 230 V sont présents sur la prise du récepteur
• Rouge : La fenêtre est fermée et la prise est coupée. Le récepteur se coupe également toujours en cas de défaut
• Rouge, phase de démarrage : Autotest après le raccordement au secteur ; la LED reste allumée jusqu’à ce que le transmetteur soit activé pour la première fois
• Rouge clignotant : Une panne de courant s’est produite alors que la fenêtre était fermée, ou le système a détecté un défaut

LED de fonction sur le transmetteur

• Vert bref : Le transmetteur a envoyé un signal d’allumage ou d’extinction au récepteur lors de l’ouverture ou de la fermeture
• Rouge fixe ou clignotant : La capacité de la batterie est inférieure à 50 % ; remplacez bientôt la batterie

Remplacement de la batterie dans le transmetteur

Remplacez la pile CR2032 (3 V) lorsque la LED du transmetteur s’allume ou clignote en rouge ou alternativement en rouge et vert, ou ne s’allume plus du tout. Cela s’applique également si l’appareil d’extraction s’allume ou s’éteint alors que la fenêtre est ouverte.

1. Retirer le couvercle : Tenez l’appareil de façon à ce que la LED soit tournée vers l’avant. Appuyez légèrement sur le couvercle à droite et à gauche à la hauteur de la LED et tirez-le prudemment vers le haut.
2. Orienter l’appareil : Placez le transmetteur devant vous de façon à ce que l’antenne noire (câble) se trouve en bas à droite.
3. Retirer la pile : Introduisez le tournevis fourni verticalement dans l’espace entre la pile et la paroi du boîtier et faites levier avec précaution vers le haut afin de ne pas endommager le plastique.
4. Insérer la nouvelle pile : Insérez la nouvelle pile (type CR2032) par le haut dans le support et appuyez légèrement jusqu’à ce qu’elle s’enclenche solidement. L’inscription est tournée vers le haut.

Après le remplacement de la batterie

• Si l’appareil d’extraction ne fonctionne plus, vérifiez la polarité de la pile bouton
• Pour resynchroniser : fermez la fenêtre, attendez, ouvrez, attendez, fermez, ouvrez à nouveau. Ainsi le transmetteur et le récepteur se reconnaissent à nouveau
• Si le récepteur ne fait que cliqueter et que l’appareil d’extraction ne réagit pas bien que le transmetteur s’allume en vert avec la nouvelle pile, coupez brièvement le fusible de l’appareil d’extraction et rallumez-le. Cela agit souvent comme une réinitialisation
• Une consommation élevée de batterie est due à une mauvaise liaison radio, par exemple si le récepteur se trouve derrière de l’acier inoxydable, ou à des fenêtres fréquemment et longtemps ouvertes, par exemple lors de l’aération en été. Si la fenêtre est basculée, le transmetteur envoie constamment des signaux

Intégrer une deuxième fenêtre

Avec un transmetteur magnétique sans fil supplémentaire FDS 098 (article 300098), une deuxième fenêtre peut être intégrée. Les deux transmetteurs fonctionnent en parallèle dans une combinaison OU ; au moins une fenêtre doit être ouverte pour que le système d’extraction fonctionne.

• Le transmetteur supplémentaire doit être programmé en usine par Elektrotechnik Schabus avec le même codage
• Le numéro de série est nécessaire pour cela ; il se trouve sur la plaque signalétique du récepteur radio et du transmetteur sous le code-barres
• Les transmetteurs de rechange (FDS 098, article 300098) et les piles CR2032 (article 200764) sont disponibles individuellement
• Le transmetteur et le récepteur sont programmés de manière unique l’un par rapport à l’autre et ne peuvent être remplacés que en set

Indications du fabricant

• Lisez attentivement la notice d’utilisation avant le montage et la mise en service et conservez-la ; elle fait partie du produit
• Le matériau d’emballage n’est pas un jouet et ne doit pas être laissé à la portée des enfants
• N’ouvrez pas l’appareil ; il ne contient aucune pièce à entretenir par l’utilisateur
• Ne rechargez jamais des piles non rechargeables ; il y a un risque d’explosion
• Retirez immédiatement les piles usagées de l’appareil ; il y a un risque accru de fuite
• Les piles ne doivent pas être jetées avec les ordures ménagères, mais aux points de collecte prévus
• Destiné aux zones résidentielles, commerciales et industrielles ainsi qu’aux petites entreprises
• La déclaration de conformité est disponible en téléchargement sur le site du fabricant

Nettoyage, garantie et élimination

Évitez l’humidité due aux éclaboussures ou à l’eau de pluie, la poussière et l’exposition directe au soleil sur l’appareil. Nettoyez-le uniquement avec un chiffon en lin sec, qui peut être légèrement humidifié en cas de salissure importante, et n’utilisez pas de produits de nettoyage contenant des solvants.

La FDS 216 bénéficie de la garantie légale d’au moins 2 ans dans l’UE. Le fabricant Elektrotechnik Schabus propose en plus une garantie de 5 ans pouvant être enregistrée en ligne. Les réparations et pièces de rechange sont disponibles directement auprès du fabricant, même au-delà de la garantie légale. La condition est que l’appareil ait été utilisé conformément à la notice d’utilisation.

La FDS 216 ne doit pas être jetée avec les ordures ménagères. Le symbole de la poubelle barrée sur le produit vous rappelle d’utiliser les systèmes de reprise afin que les matériaux puissent être recyclés de manière respectueuse de l’environnement en fin de vie (n° d’enregistrement WEEE DE91394868). Pour plus d’informations, adressez-vous au service de conseils sur les déchets de votre ville ou au fabricant.

Pourquoi la FDS 216 convient

Domaines d’application

• Sèche-linge à évacuation
• Hottes aspirantes et autres appareils d’extraction avec fiche secteur

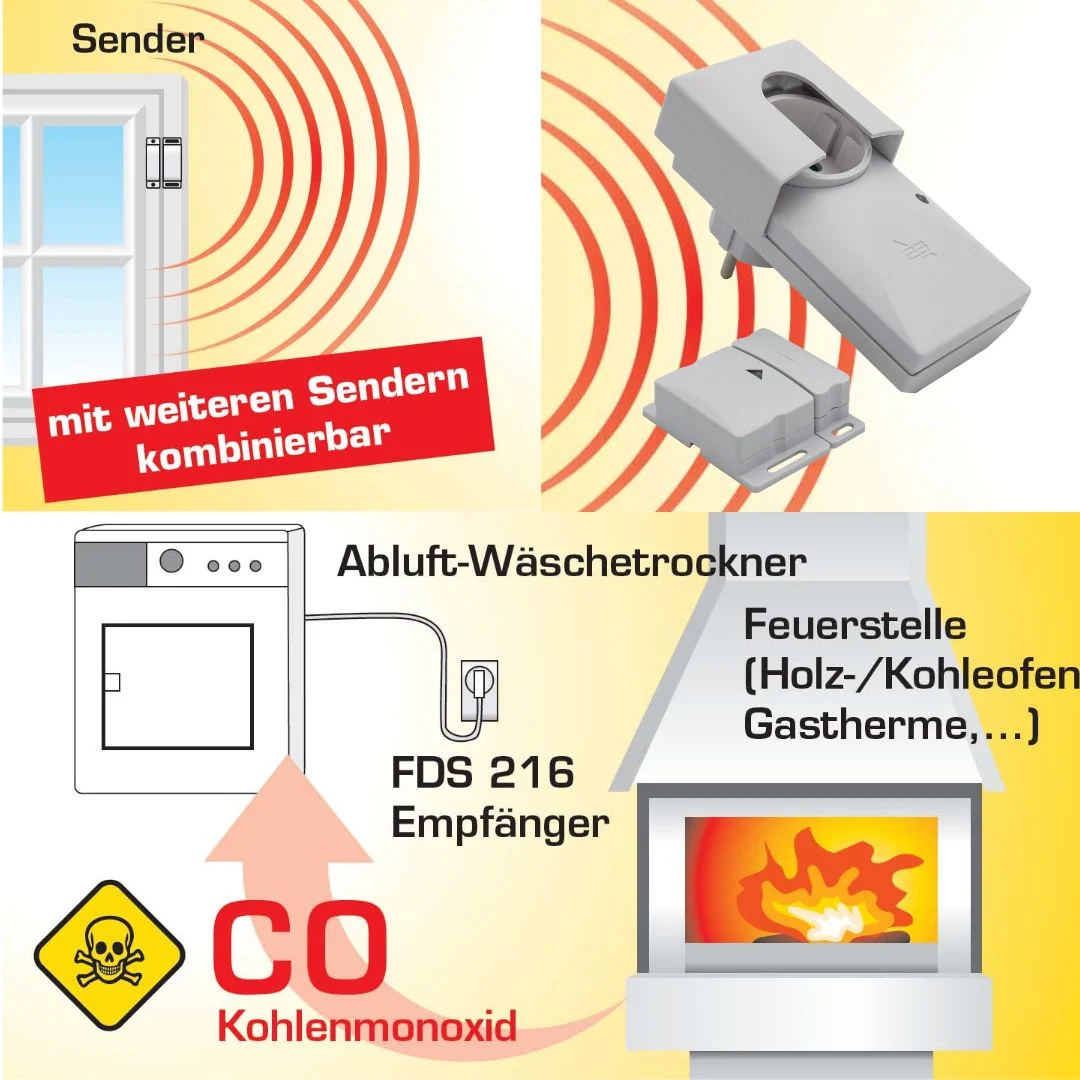

• Pièces dans lesquelles un système d’extraction d’air est utilisé en même temps qu’un foyer dépendant de l’air ambiant
