Perseus Industrial 315

La solution évolutive pour rail DIN avec LAN et secours LTE

Le HW group Perseus Industrial 315 est une unité évolutive pour rail DIN destinée à la surveillance et au contrôle dans les applications industrielles, d’infrastructure et environnementales. Il connecte des capteurs physiques, des entrées/sorties numériques, des câbles WLD (détection de fuites d’eau) et des compteurs tiers via LAN ou Modbus/RTU. Grâce à ses nombreuses options d’alarme, ses API ouvertes et sa prise en charge des portails, il convient parfaitement à la télésurveillance professionnelle et à l’automatisation de sites.

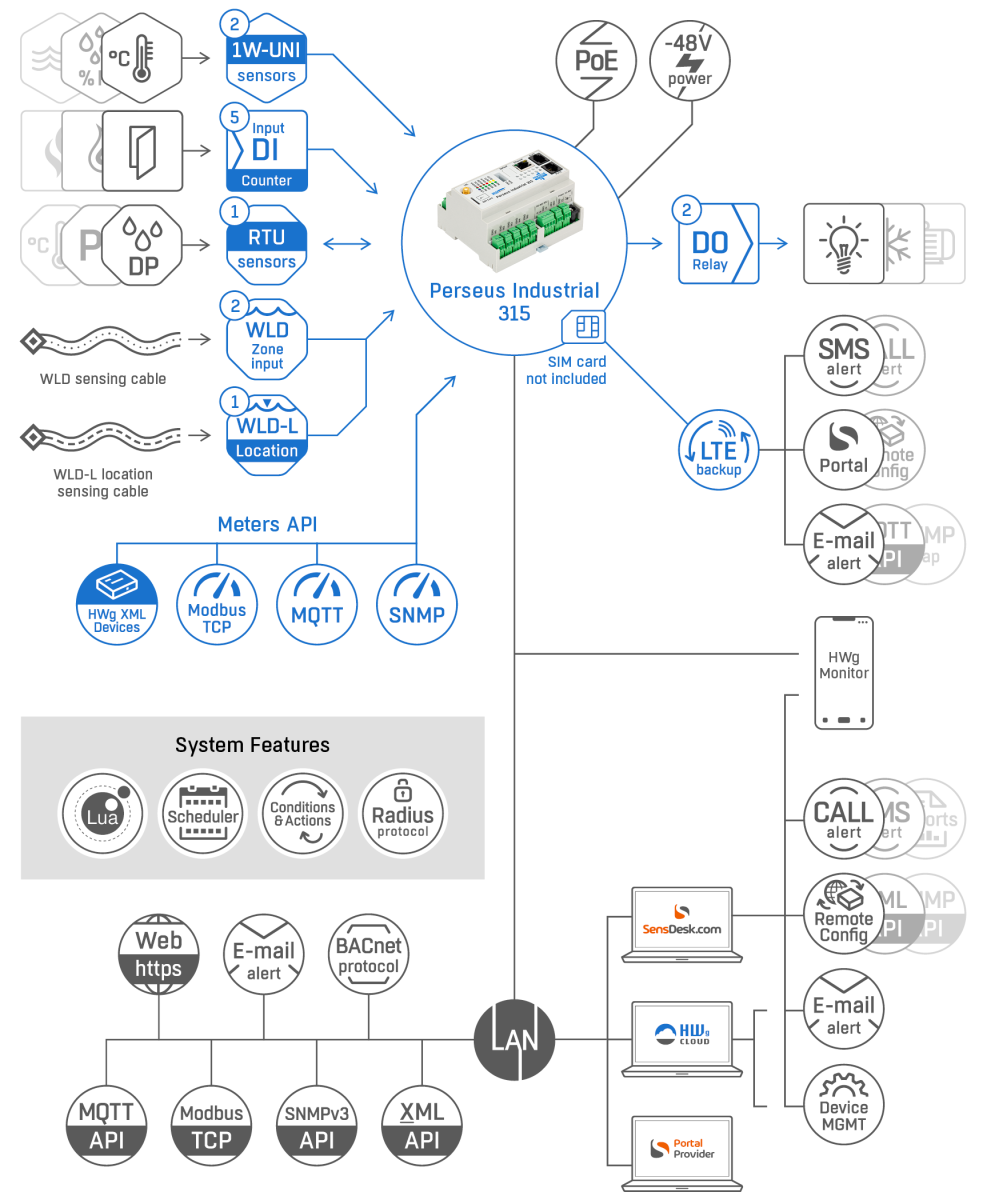

L’architecture extensible repose sur des expanseurs RTU et pour rail DIN, permettant de connecter plusieurs entrées/sorties dans différentes combinaisons. Le Perseus Industrial 315 combine les données de capteurs, détecteurs et compteurs connectés en externe avec les données d’autres appareils HWg sur le LAN. Un modem LTE intégré sert de passerelle SMS pour l’appareil lui-même ainsi que pour d’autres appareils HW group connectés, et fournit en outre une connexion de secours vers le portail.

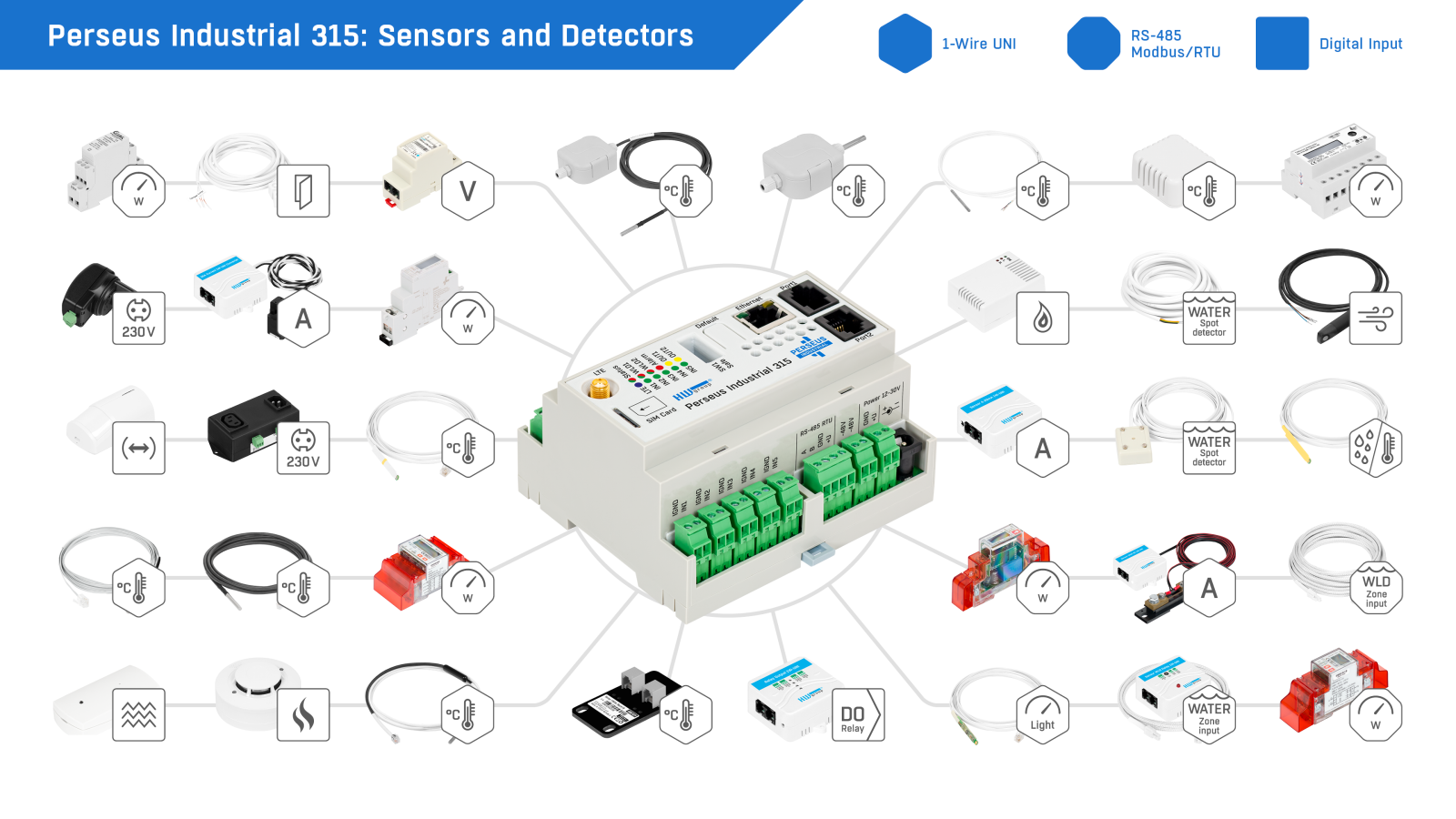

Capteurs, compteurs et câbles WLD sur le rail DIN

Le Perseus Industrial 315 regroupe les connexions directes de capteurs, la connectivité bus de terrain et la détection de fuites d’eau dans un appareil compact pour rail DIN.

Extensible individuellement : expanseurs RTU et alimentation

Le Perseus Industrial 315 peut être adapté précisément à l’application grâce aux expanseurs pour rail DIN et au choix de l’alimentation.

Expanseurs RTU (extension pour rail DIN)

Alimentation

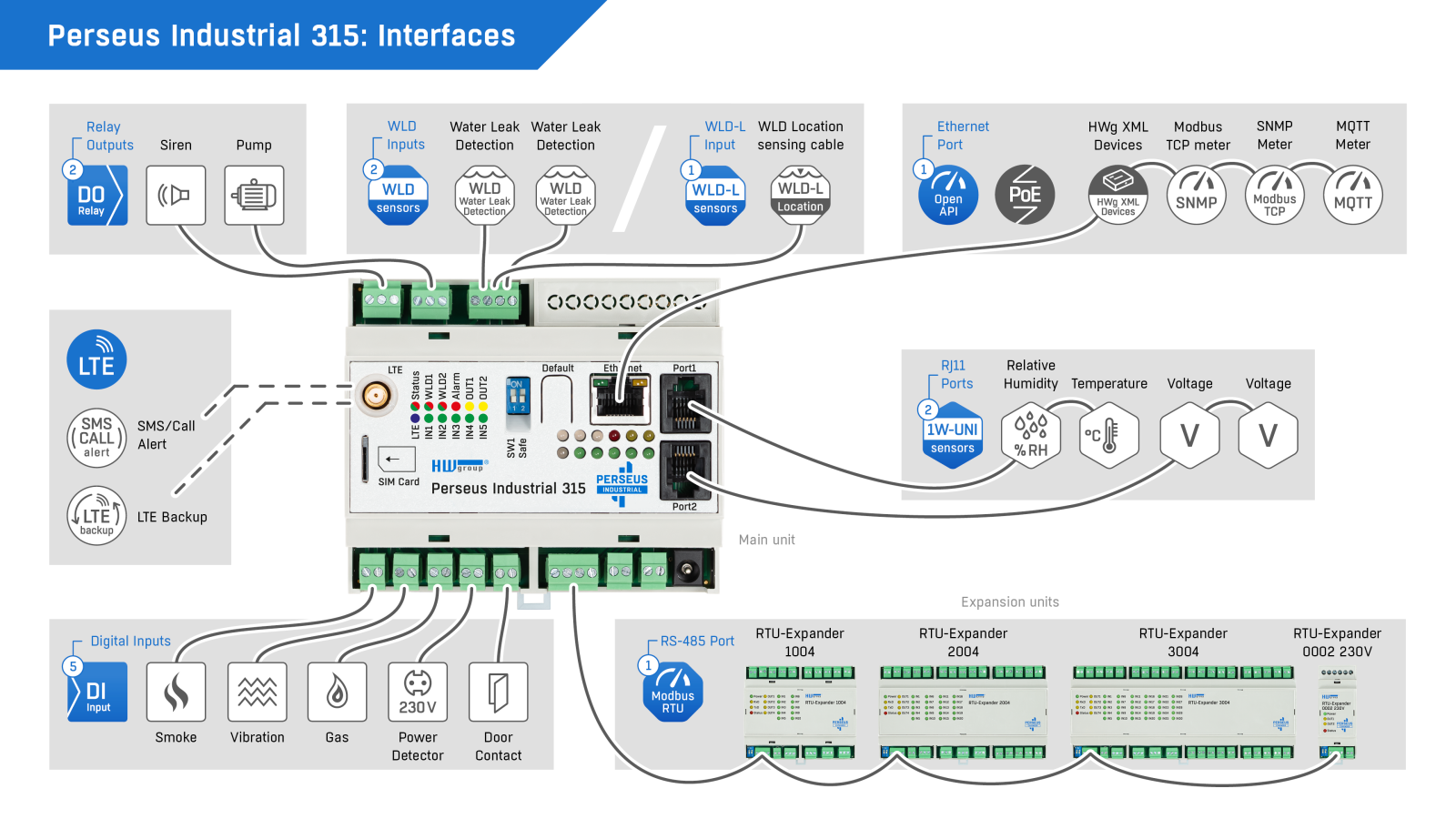

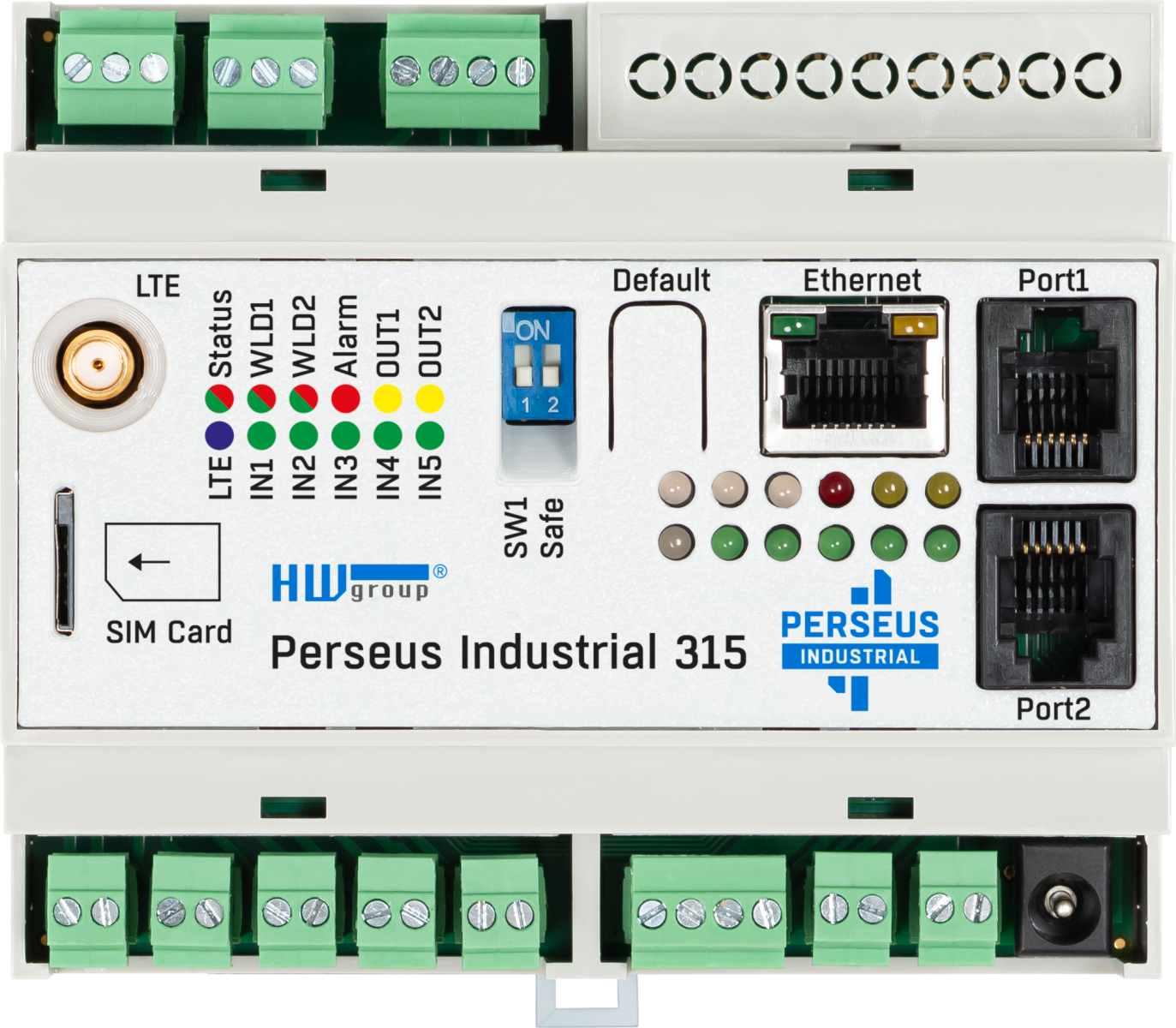

Comment le Perseus Industrial 315 est construit

Le boîtier en plastique pour montage sur rail DIN est compact, avec des dimensions d’environ 105 x 90 x 57 mm (L x H x P) et un poids d’environ 253 g, avec un indice de protection IP40.

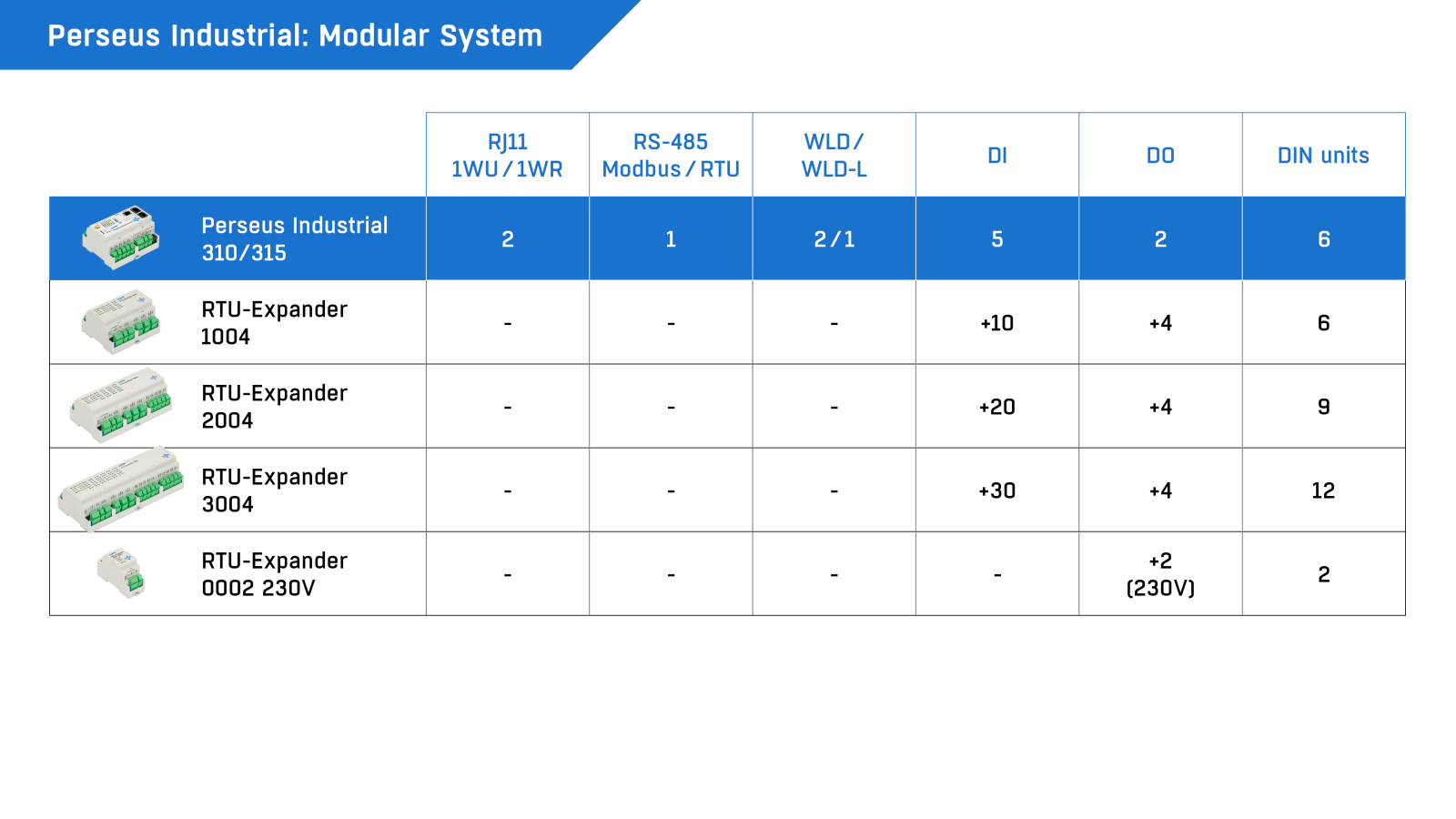

Architecture RTU évolutive pour rail DIN

Le Perseus Industrial 315 démarre avec 5 entrées numériques (compteurs d’impulsions S0) et 2 sorties relais. Grâce aux expanseurs RTU pour rail DIN, le nombre d’entrées et de sorties peut être dimensionné précisément selon l’application.

• Extension avec des entrées numériques supplémentaires (contacts secs) via des expanseurs RTU
• Extension avec des sorties relais supplémentaires, y compris pour des charges 230V
• Combinaison de plusieurs expanseurs au sein de la famille Perseus Industrial possible
• Raccordement des expanseurs via RS-485 (Modbus/RTU)

Détection de fuites d’eau avec localisation

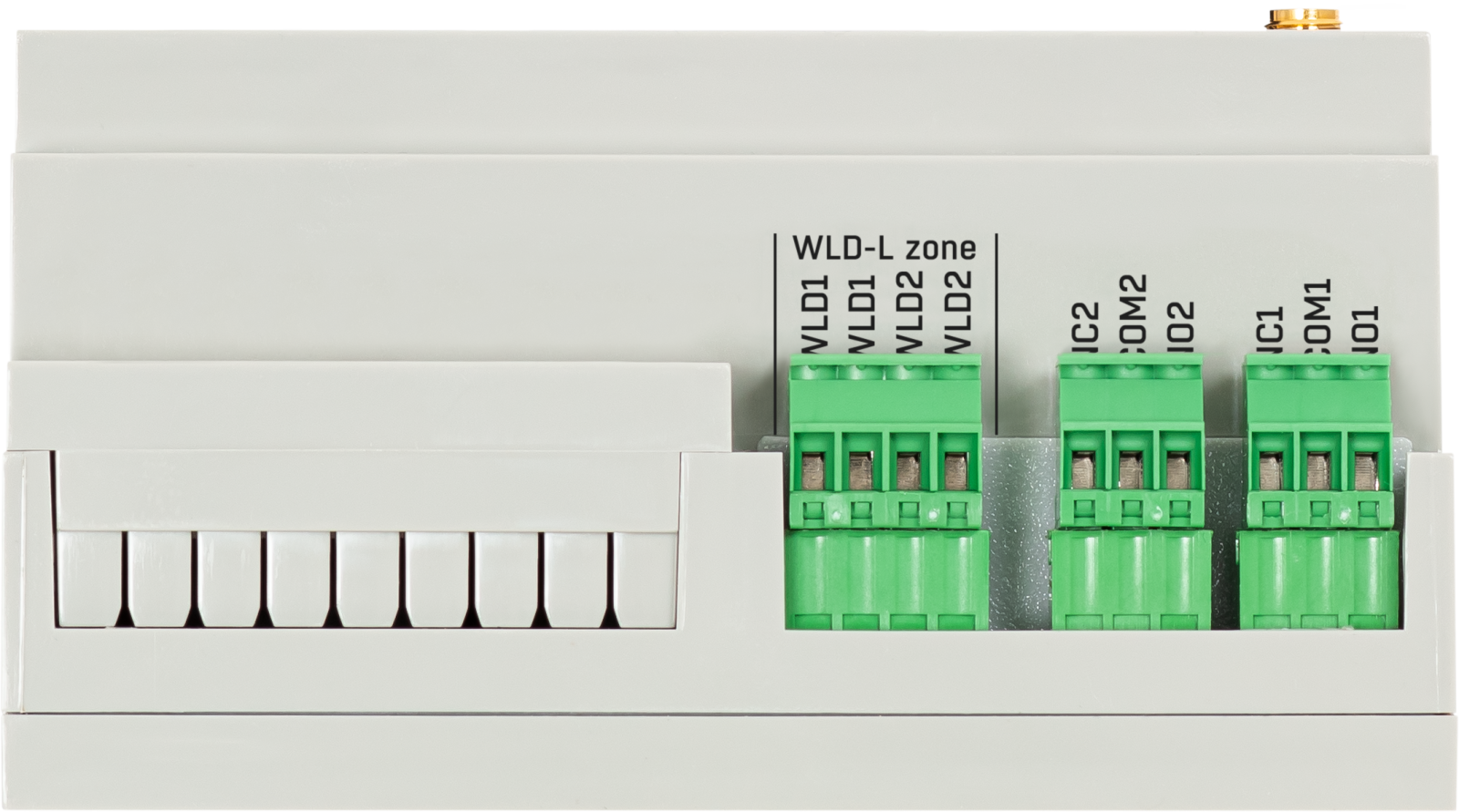

Le connecteur WLD-L à 4 pôles du Perseus Industrial 315 peut être utilisé dans deux modes de fonctionnement.

• 1x câble capteur WLD-L pour la détection avec localisation de la position de la fuite le long du câble
• Alternativement 2x câbles capteurs WLD classiques (type A/B) pour la détection simple oui/non d’une fuite d’eau
• Utilisable dans les locaux techniques, racks, entrepôts et autres sites d’infrastructure

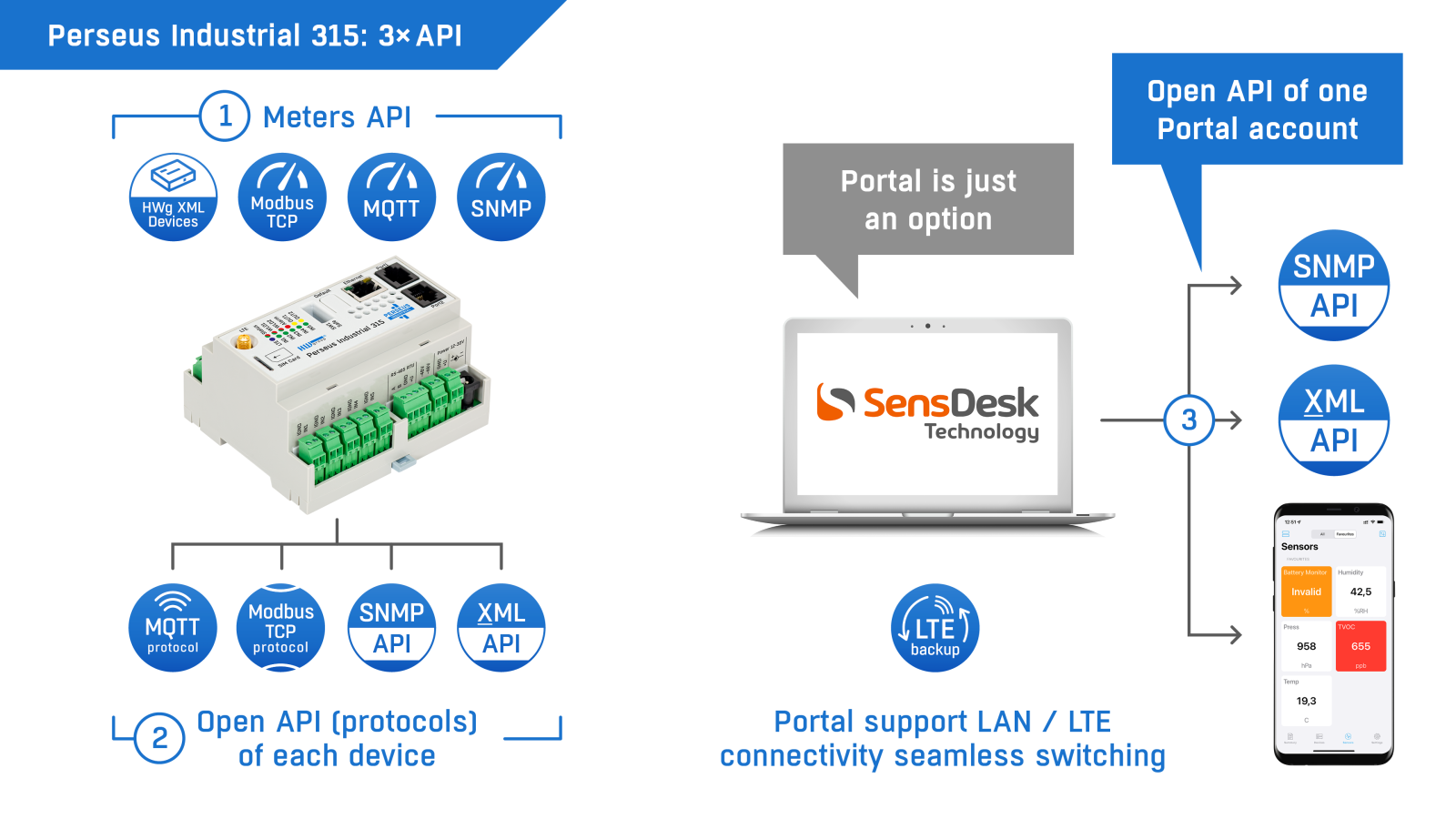

Évaluer également les données de capteurs d’autres appareils LAN

La Meters API permet au Perseus Industrial 315 de lire les valeurs d’autres appareils HWg (p. ex. STE2 R2) via le LAN et de les utiliser pour des conditions locales, des alarmes, des scripts ou la visualisation sur le portail. L’appareil devient ainsi non seulement un capteur, mais aussi un concentrateur de données local pour les systèmes de surveillance distribués.

Notification multi-niveaux en cas d’événements critiques

Scripting Lua, conditions et planifications

• Scripts locaux définis par l’utilisateur en Lua
• Variables avec plusieurs conditions et actions
• Planificateur basé sur un calendrier ou des périodes
• Répertoire de modèles pour capteurs tiers
• Capteurs virtuels ainsi que conversion d’unités et offset de calibrage
• Enregistreur intégré avec 32 Mo de mémoire

Authentification et chiffrement sécurisés

• Authentification Radius selon IEEE 802.1X
• HTTPS avec certificat client
• Comptes administrateur et utilisateur avec droits d’accès séparés
• Prise en charge d’IPv6 ainsi que SNMP v1 et v3 (y compris traps SNMP)

De l’accès cloud gratuit à votre propre instance de portail

Mise en service en quelques étapes

1. Monter l’appareil sur le rail DIN et, éventuellement, ajouter les expanseurs RTU souhaités
2. Choisir et raccorder l’alimentation : 12–30V DC, -48V DC ou PoE
3. Si nécessaire, insérer une carte SIM pour le modem LTE intégré
4. Connecter l’appareil au réseau via un câble Ethernet
5. Ouvrir l’adresse IP de l’appareil dans le navigateur (la configuration initiale est possible p. ex. avec HWg-Config)
6. Raccorder les capteurs 1-Wire UNI aux ports RJ11 ou les compteurs Modbus/RTU au bornier RS-485
7. Optionnel : câbler les câbles capteurs WLD-L ou WLD, les entrées numériques et les sorties relais
8. Optionnel : configurer les règles d’alarme, les scripts Lua ou la connexion à SensDesk/HWg-cloud.com

Pourquoi le Perseus Industrial 315 est le bon choix

Exemples d’applications pratiques

• Surveillance de locaux techniques et d’infrastructures
• Surveillance environnementale d’entrepôts, de salles pharmaceutiques et de stockage
• Télésurveillance de machines et de sites
• Surveillance d’armoires de télécommunications et de stations de base (BTS)
• Surveillance de serres et agricole
• Détection de fuites d’eau et systèmes d’alarme
• Surveillance d’installations de chauffage ou de chaufferies
