Module d'extension à double relais de commutation 12 V

Module d'extension de relais de commutation dual 12V : Deux canaux pour un contrôle sécurisé 12V

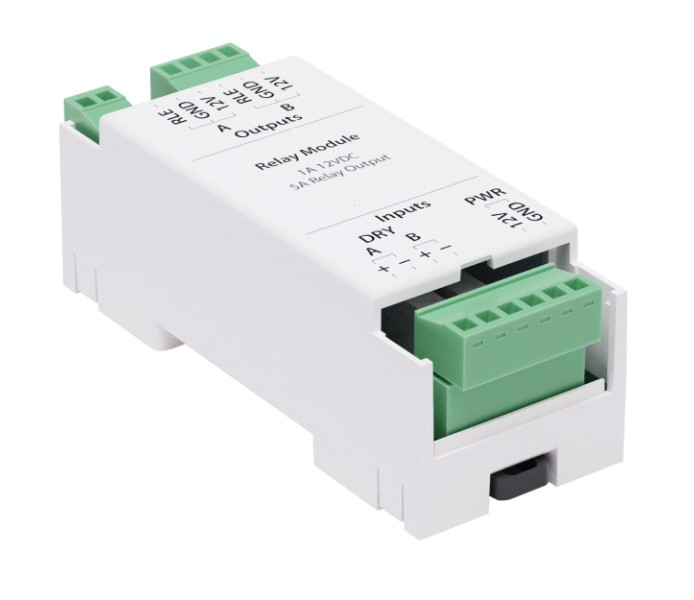

Le module d'extension de relais de commutation dual 12V Didactum est une unité compacte de commutation et d'alimentation électrique avec deux canaux indépendants pour commander des charges 12V CC. Via deux entrées contact sec, le module peut être déclenché par des sorties contact sec d'un système de surveillance Didactum ou par des contrôleurs, boutons ou capteurs tiers, et commute ensuite de manière fiable des serrures électroniques, LEDs, vannes électromagnétiques, ventilateurs, sirènes ou relais.

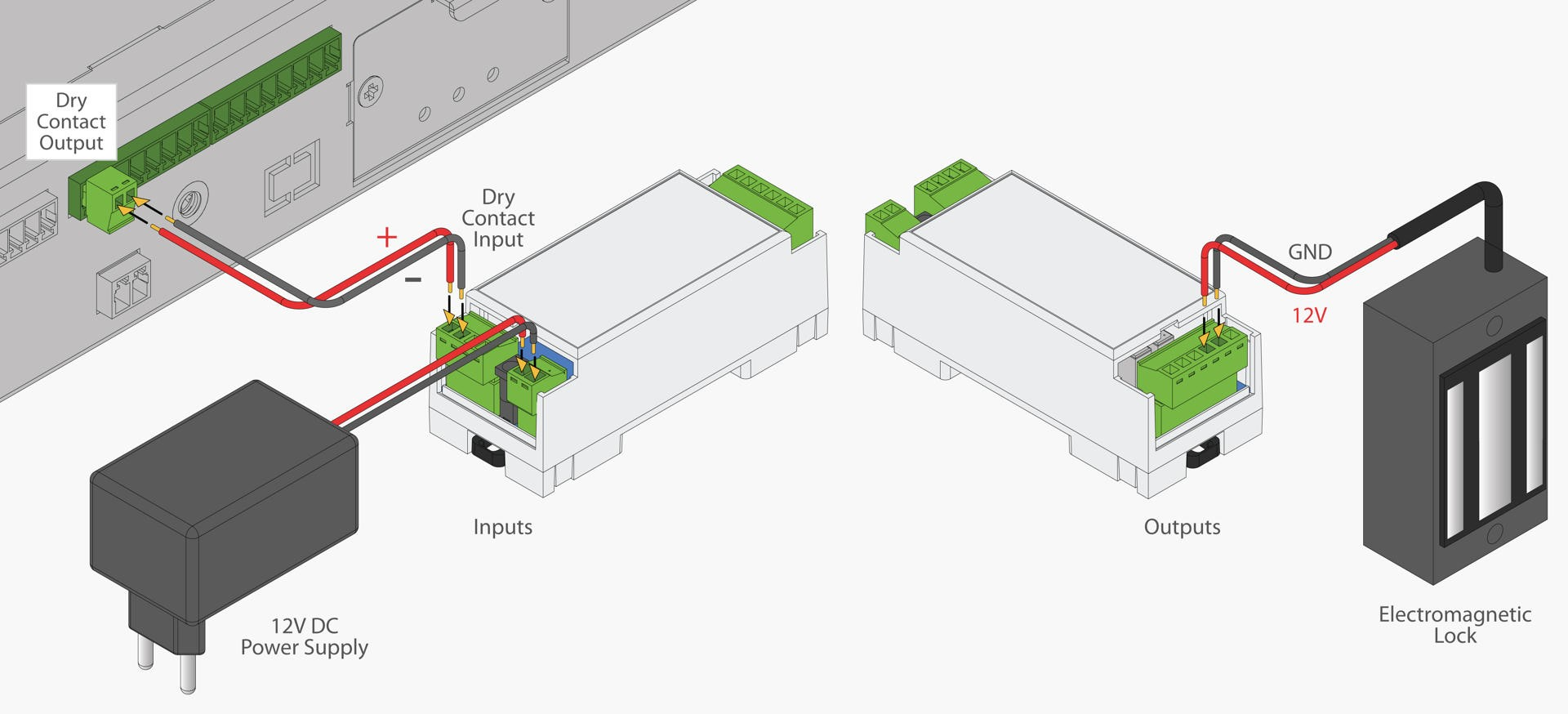

Chacun des deux canaux (A et B) fournit une interface complète avec sortie d'alimentation 12V CC, sortie relais libre de potentiel et connexion à la masse. Cela permet de connecter directement des appareils externes et de les allumer et éteindre spécifiquement via l'entrée contact sec respective, par exemple lorsqu'un système de surveillance commute un relais contact sec lors d'une alarme et active ainsi une serrure de porte électronique, une sirène ou un voyant d'avertissement.

Grâce à sa construction robuste, à l'isolation galvanique entre les circuits de commande et de charge, ainsi qu'au montage simple sur rail DIN 35 mm, le module est adapté au fonctionnement continu professionnel dans les systèmes de contrôle d'accès, l'automatisation des bâtiments, les armoires de serveurs et les applications de contrôle industriel.

Deux canaux indépendants, un module compact

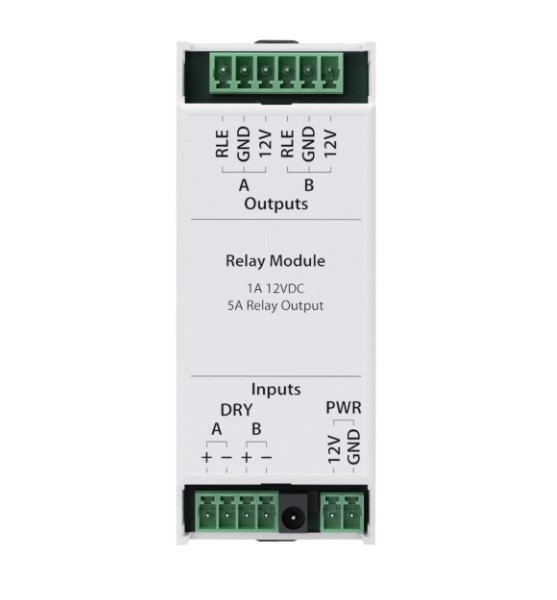

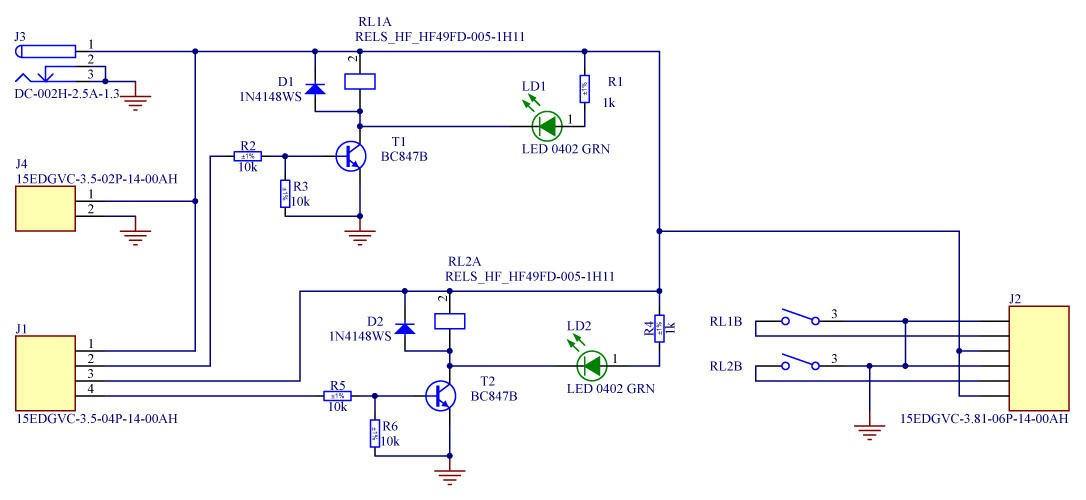

Le module relais dispose de deux entrées contact sec (A et B), via lesquelles les deux canaux peuvent être déclenchés indépendamment l'un de l'autre, par exemple par un relais contact sec d'un système de surveillance, un bouton, un lecteur de cartes ou un contrôle d'accès. Chacune des deux sorties fournit simultanément une alimentation stable 12V CC, ainsi qu'un contact relais libre de potentiel et une connexion à la masse. Les relais internes assurent une isolation électrique sûre entre le signal de commande déclencheur et la charge commutée, ce qui est particulièrement important dans les applications critiques pour la sécurité comme le contrôle d'accès.

Utilisation avec les systèmes de surveillance Didactum et les contrôleurs tiers

Le module relais peut être connecté aux sorties contact sec des systèmes de surveillance Didactum qui disposent de sorties contact sec correspondantes et est ensuite automatiquement déclenché en cas d'alarme ou d'événement correspondant.

Étant donné que le module est commandé via deux simples entrées contact sec, il peut alternativement également être utilisé indépendamment d'un système de surveillance Didactum et être combiné avec des contrôleurs, boutons ou capteurs d'autres fabricants.

Exemples d'application typiques

• Commande de deux serrures de porte électroniques indépendantes dans les systèmes de contrôle d'accès, déclenchées via des claviers, lecteurs RFID ou panneaux de contrôle d'accès
• Automatisation de la maison intelligente : Commutation de bandes LED 12V, vannes d'irrigation ou ventilateurs via des capteurs ou hubs d'automatisation
• Systèmes d'alarme et de notification : Déclenchement de sirènes ou de voyants d'avertissement 12V en cas de détecteurs de mouvement, de porte ou de gaz
• Commande d'armoires et de racks en informatique et télécommunications : Alimentation de ventilateurs 12V, serrures ou voyants d'état dans les armoires de serveurs
• Commande d'installations industrielles et commerciales : Commutation de pompes 12V, vannes électromagnétiques ou actionneurs
• Systèmes d'urgence et de sécurité : Via un bouton d'urgence, un appareil connecté est déclenché par contact sec, comme le déverrouillage d'une porte ou l'activation d'un éclairage d'urgence

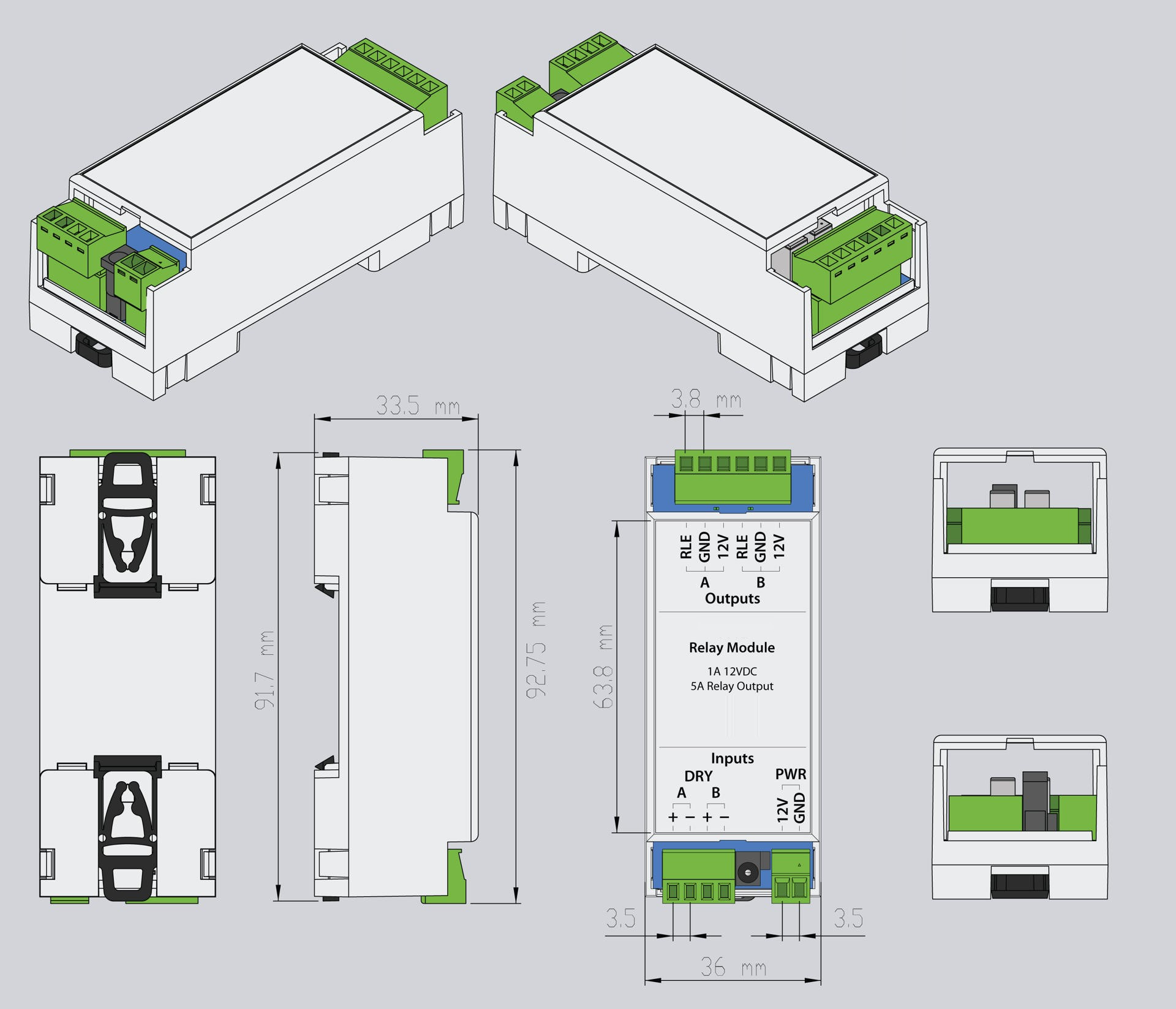

Montage sur rail DIN

Le module relais est conçu pour un montage rapide sur rail DIN 35 mm.

1. Positionner le boîtier sur le bord supérieur du rail DIN
2. Encliqueter le boîtier vers le bas dans le rail DIN jusqu'à ce qu'il soit bien fixé
3. Pour le démontage, desserrer l'attache de montage murale/DIN avec un tournevis et retirer le boîtier vers l'extérieur

Ce qui est inclus dans la livraison

Veuillez vérifier l'exhaustivité du contenu de la livraison lors de la réception et signaler immédiatement tout élément manquant ou endommagé à votre fournisseur.

• Module d'extension de relais de commutation dual 12V1 pièce
• Alimentation, 12V, 1A, 3,4×1,35 mm1 pièce
• Bornier, 6 broches, 3,81 mm1 pièce
• Bornier, 2 broches, 3,5 mm1 pièce
• Bornier, 4 broches, 3,5 mm1 pièce
• Attache de montage pour rail DIN/mur2 pièces
