Monitoring System 100T
Descripción general del dispositivo, las conexiones y las especificaciones técnicas del Didactum Monitoring System 100T, la potente solución de monitorización con Ethernet Gigabit, expansión de bus CAN y módem LTE opcional para salas de servidores, centros de datos e instalaciones industriales.
Lo que distingue al 100T
Una solución potente y escalable para la monitorización integral de entornos de TI medianos y grandes.
Monitorización integral
Supervisión de salas de servidores, edificios y TI en una sola unidad compacta.
Hasta 100 sensores
4 puertos analógicos directamente en el dispositivo, ampliables mediante bus CAN hasta 32 dispositivos.
Alertas en tiempo real
Por correo electrónico, SMS, trap SNMP, syslog o sirena conectada.
Basado en la web
Compatible con Zabbix, PRTG, Nagios y Check_MK, sin necesidad de software adicional.
Control de E/S
Control automatizado de SAI, climatización, accesos, puertas e iluminación.
Escalable
Hasta 700 elementos: notificaciones, disparadores, temporizadores, esquemas lógicos.
Seguridad del edificio
Se pueden integrar contactos de puerta, detectores de movimiento y sensores de rotura de cristal.
Ranura LTE y de expansión
Módem LTE opcional, además de expansión Modbus/RTU u OSDPv2 actualizable.
Fabricado en la UE
Carcasa metálica, soporte técnico alemán incluido, actualizaciones de firmware periódicas.
Casos de uso típicos
- Monitorización de temperatura y humedad en salas de servidores y TI, instalaciones de telecomunicaciones y racks de red
- Detección de fugas bajo suelos técnicos o en sistemas de climatización y refrigeración
- Monitorización de sistemas SAI, suministro eléctrico y generadores de emergencia
- Monitorización de seguridad de puertas, ventanas y racks de servidores
- Monitorización de vibraciones para proteger contra sabotajes o accesos no autorizados
- Monitorización remota de sucursales y ubicaciones remotas, opcionalmente por LTE
- Monitorización de instalaciones de producción, fabricación y almacenamiento, así como cámaras frigoríficas y de congelación
- Videovigilancia mediante cámara USB o IP combinada con alarmas de sensores
Conexiones y controles
Todos los puertos, botones y LED del panel frontal y trasero del 100T, además del diagrama de conexiones completo, de un vistazo.
Todas las conexiones de sensores y de red se distribuyen deliberadamente en dos lados de la carcasa metálica: en la parte frontal se encuentran las conexiones para el uso diario: los cuatro puertos de sensores analógicos A1–A4, el puerto CAN, USB, LAN, la ranura para tarjeta SD, el interruptor DIP para la recuperación del sistema y los LED de estado. En la parte trasera se sitúan la toma de tierra de la carcasa, el sensor de temperatura integrado, las salidas de relé, las entradas de contacto seco, la ranura para módem y de expansión, y la alimentación eléctrica, incluida la entrada de respaldo.
Vista frontal

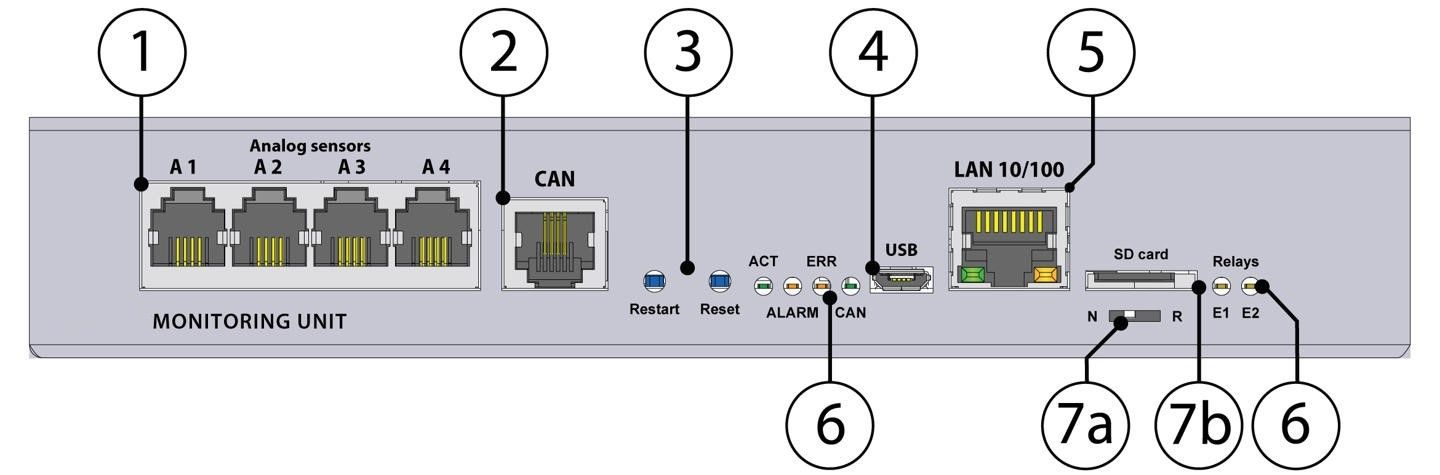

Vista frontal: puertos de sensores analógicos A1–A4, CAN, reinicio/restablecimiento, USB, LAN, LED de estado, interruptor DIP, tarjeta SD.
Sensores analógicos A1–A4
4 conectores RJ12 6P4C para sensores analógicos con detección automática (AutoSense).
CAN
Conector digital RJ12 6P4C para sensores, expansiones y dispositivos CAN en el bus CAN, en cascada. El LED verde indica el estado del bus: parpadeo lento: sin conexión; parpadeo rápido: configuración en curso; luz fija: conexión establecida con dispositivos CAN.
Botón de reinicio
Mantenga pulsado durante 2 segundos y suelte para reiniciar el sistema.
Botón de restablecimiento (ajustes de fábrica)
Mantenga pulsado más de 5 segundos: el LED ERR comienza a parpadear indicando el inicio de la recuperación. Tras 20–60 segundos, el dispositivo se restablece y vuelve a estar accesible en cuanto el LED ACT parpadea.
USB
Puerto Micro-USB 2.0: para grabación con cámara USB y para memorias USB destinadas a registros del sistema y recuperación.
Puerto LAN
Conexión Ethernet 10/100 Base-T. El LED naranja indica el tráfico de red y el LED verde el estado de la conexión (verde fijo = conectado, parpadeante = estableciendo conexión o inicio del sistema).
LED de estado (ACT, ALARM, ERR, CAN, E1/E2)
ACT (verde) indica el estado del sistema (funcionamiento: parpadeo a 2 Hz; actualización correcta: parpadeo a 4 Hz). ALARM es programable libremente a través de la interfaz. ERR (rojo) indica errores y tráfico de datos. CAN (verde) indica el estado del bus. E1/E2 son los indicadores de estado de las dos salidas de 12 V / 0,25 A del panel frontal.
Interruptor DIP
Modo normal: interruptor siempre a la izquierda. Recuperación: interruptor a la derecha, carga la imagen limpia del sistema desde la tarjeta SD.
Tarjeta SD
Ranura para tarjeta microSD con expulsor, para almacenamiento de datos o recuperación del sistema.
Vista trasera

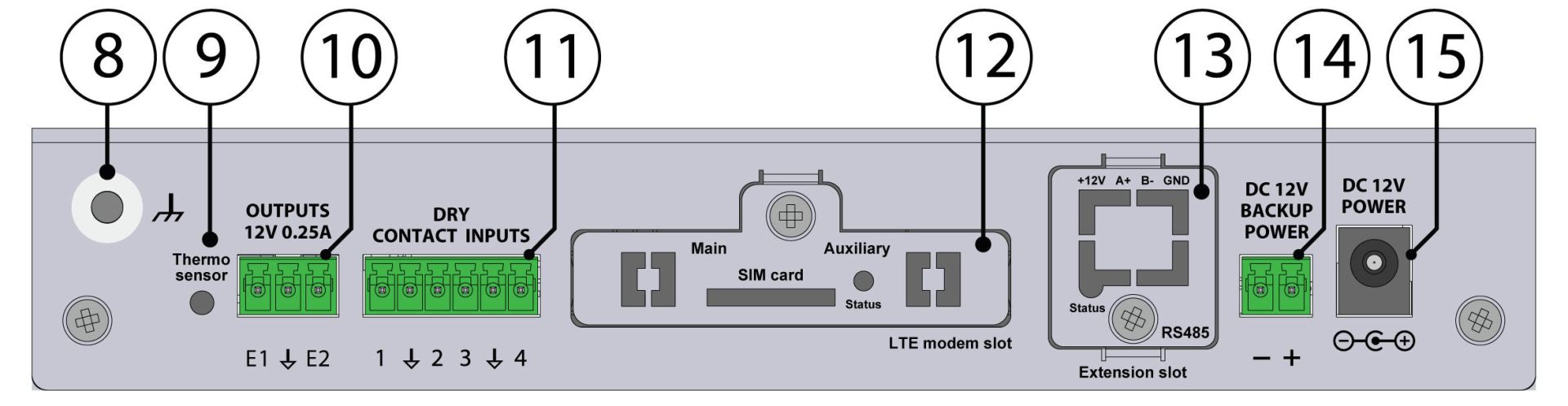

Vista trasera: toma de tierra de la carcasa, sensor de temperatura, salidas de relé, contactos secos, ranura para módem y de expansión, alimentación eléctrica.
Toma de tierra de la carcasa
Rosca M4. Aumenta la resistencia a las interferencias de radiofrecuencia conducidas y radiadas. La conexión debe realizarla un electricista cualificado.
Sensor de temperatura
Sensor integrado con una precisión de ±1 °C.
Salidas 12 V / 0,25 A
Bloques de terminales (relé electrónico) para cada salida, paso de 3,81 mm, 3 polos, con LED de estado propios (E1/E2) en el panel frontal.
Contactos secos 1–4
Entradas digitales, paso de 3,5 mm, 6 polos.
Ranura para módem
Ranura para un módem LTE opcional (se adquiere por separado) para la monitorización remota sin necesidad de una red IP fija.
Ranura de expansión
Alberga uno de los dos módulos de expansión: expansión Modbus/RTU o expansión de lector OSDPv2. Solo se puede instalar un módulo a la vez.
Alimentación de respaldo DC 12 V
Alimentación alternativa, 12 V DC / 2 A, paso de 3,81 mm, 2 polos.
Alimentación DC 12 V
Entrada de alimentación principal, 12 V DC / 2 A.

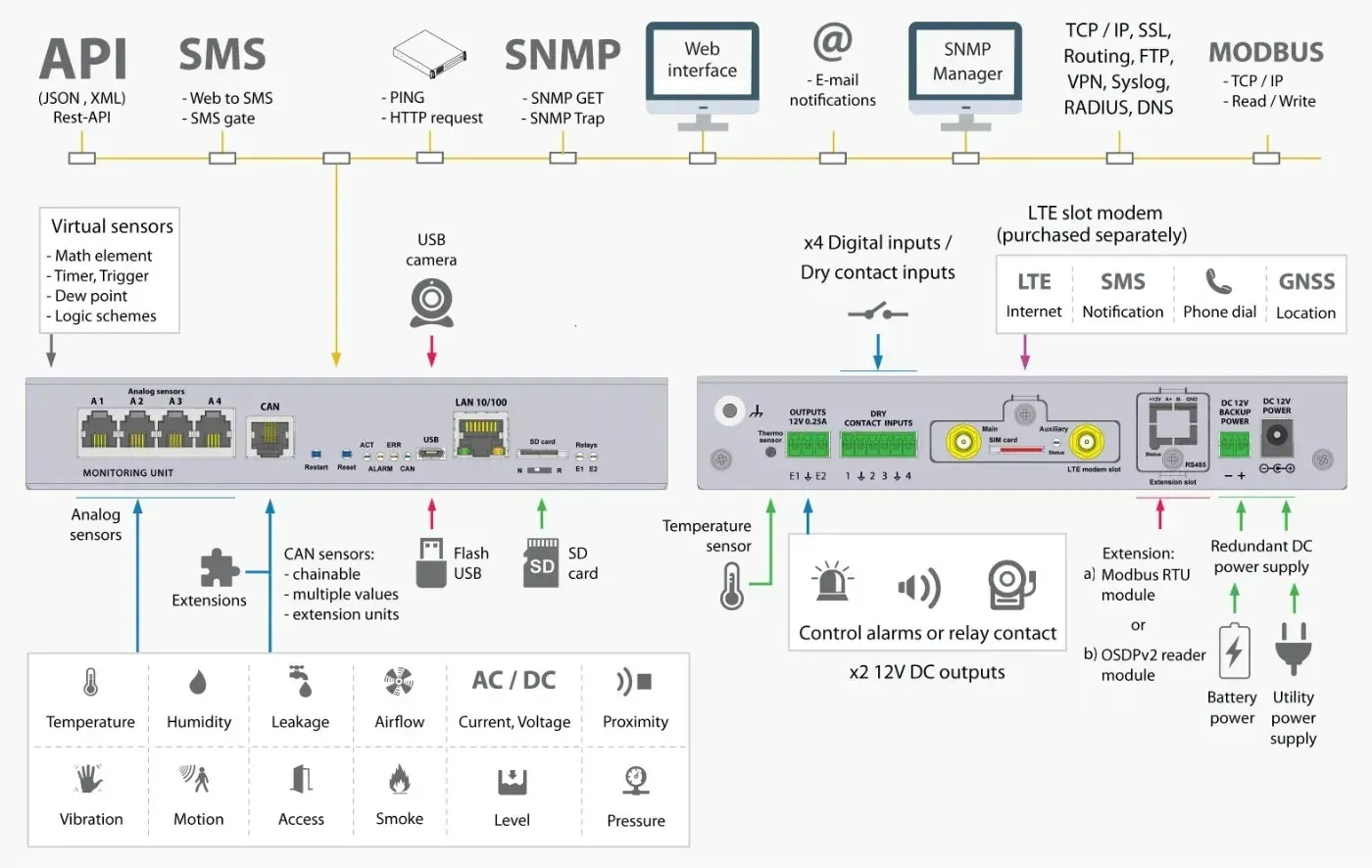

Diagrama de conexiones
Esquema completo de todos los puertos, salidas y posibilidades de expansión del 100T, de un vistazo.
Qué incluye la entrega
Compruebe que la entrega esté completa al recibirla y comunique de inmediato a su proveedor cualquier pieza faltante o dañada.
- Unidad de monitorización Didactum 100T1 unidad
- Fuente de alimentación de 12 V1 unidad
- Cable Ethernet RJ-45, 3 m1 unidad
- Cable USB OTG1 unidad
- Bloque de terminales, 3 polos, 3,5 mm1 unidad
- Bloque de terminales, 3 polos, 3,81 mm1 unidad
- Bloque de terminales, 2 polos, 3,81 mm1 unidad
- Patas de goma autoadhesivas4 unidades
- Guía rápida1 unidad
Dimensiones en detalle
Datos técnicos
Gestión del dispositivo
| Gestión del dispositivo | Web, SNMP |
|---|---|
| Acceso a sensores | Inicio de sesión de tres niveles (gestión de usuarios) |
Interfaz
| LAN | Ethernet 10 / 100 / 1000 Mbit |
|---|---|
| Sistema operativo | Linux v.6.2 |
| Interfaz | Cualquier navegador |
| Memoria (RAM) | 128 MB |
| Velocidad de CPU | 720 MHz |
| Núcleos de CPU totales | 2 |
| Reloj | Reloj integrado |
| Temporizador | Watchdog integrado |
| USB | 1× USB 2.0 Type-C |
Sensórica y lógica
| N.º máx. de sensores | 100 (sensores físicos, contactos secos, relés) |
|---|---|
| N.º máx. de elementos | 700 (notificaciones, disparadores, temporizadores, lógica, sensores, etc.) |
| Funciones virtuales | Monitorización por ping, SNMP GET/traps, esquemas lógicos, disparadores, temporizadores, cálculos virtuales (elemento matemático), lectura/escritura Modbus TCP/IP |
Red / Compatibilidad de protocolos
| Modo pasarela LTE | Opcional, mediante módem LTE |
|---|---|
| Modo acceso LTE | Opcional, mediante módem LTE (incl. SMS/web a SMS) |
| Protocolos de red | DHCP, HTTP, HTTPS, SNMP (v1/v2c/v3), SMTP, FTP, Syslog, TLS (v1.0–1.3) |
| Modbus RTU | Opcional, módulo de expansión Modbus RTU |
| Modbus TCP/IP | Sí |
| RS485 / OSDPv2 | Opcional, módulo de expansión OSDPv2 RS485 |
| VPN (transmisión de datos segura) | Compatible (incl. SSL) |
| DynDNS, enrutamiento estático, RADIUS | Compatible |
Notificaciones
| Tipos de alarma | Correo electrónico, FTP, Syslog, SMTP, traps SNMP, SMS (opcional), web a SMS |
|---|---|
| N.º máx. de destinatarios de correo | 20 |
| N.º máx. de destinatarios de SMS | 20 |
Alimentación eléctrica
| Entrada de alimentación (230 V AC) | No |
|---|---|
| Entrada de alimentación (24–48 V DC) | Opcional |
| Entrada de alimentación (12 V DC) | Entrada (alimentación principal y de respaldo) |
| Alimentación redundante | DC/DC, con fusible PTC |
| Consumo mínimo | 1 W |
| Consumo máximo | 10 W |
Entradas/Salidas
| Puerto analógico | 4 puertos integrados, ampliables mediante bus CAN |
|---|---|
| Puerto CAN | 1 puerto, hasta 32 dispositivos (24 recomendados) |
| Entradas de contacto seco | 4 |
| Salidas de relé (240 V / 10 A) | No |
| Salidas de relé (12 V / 0,25 A) | 2 |
Compatibilidad de vídeo
| Cámaras USB | 1 |
|---|---|
| Cámaras IP | hasta 4 (solo visualización) |
Almacenamiento y registros
| Ranura microSD | Hasta 512 GB |
|---|---|
| Exportación por USB | Registros, datos de sensores, configuración |
| Envío de registros | Syslog, FTP, correo electrónico |
| Duración de almacenamiento | Hasta 3 años |
| Tasa de muestreo | 1 segundo |
Sensores y LED integrados
| Sensor de temperatura | Integrado, precisión de ±1 °C |
|---|---|
| Sensor de voltaje | Alimentación principal y de respaldo |
| Indicadores LED | LAN (enlace/actividad), estado del sistema y error, estado de alarma, estado del bus CAN |
Condiciones ambientales
| Temperatura de funcionamiento | -10 a +70 °C |
|---|---|
| Temperatura de almacenamiento | -25 a +85 °C |
| Humedad de funcionamiento | 0 a 90 % (sin condensación) |
| Humedad de almacenamiento | 0 a 95 % (sin condensación) |
Mecánica y carcasa
| Instalación | Sobremesa |
|---|---|
| Material de la carcasa | Metal |
| Dimensiones (L × An × Al) | 180 × 35 × 80 mm |
| Peso | aprox. 0,7 kg |
| Interruptor de reinicio/recuperación | Presente |
Preguntas frecuentes
¿Qué es el Didactum Monitoring System 100T y para qué se utiliza?
El Didactum Monitoring System 100T es una solución profesional de monitorización basada en IP para infraestructuras de TI y entornos críticos. Supervisa de forma continua parámetros clave como temperatura, humedad, voltaje, fugas, humo y flujo de aire, y es ideal para salas de servidores, centros de datos, instalaciones de producción y sedes de sucursales. Además, funciona como controlador de E/S para gestionar puertas, ventiladores, generadores, sistemas SAI e interruptores automáticos.
¿Qué sensores se pueden conectar al sistema?
El Monitoring System 100T dispone de 4 puertos de sensores analógicos directamente en el dispositivo y puede ampliarse mediante bus CAN con hasta 32 dispositivos adicionales, incluyendo sensores de temperatura, humedad, humo, movimiento PIR, puerta, vibración, agua y voltaje. En total, se pueden gestionar simultáneamente hasta 100 sensores físicos, contactos y relés.
¿Cómo se envían las alarmas y notificaciones?
El sistema ofrece varios métodos de alerta: notificaciones por correo electrónico a hasta 20 destinatarios, envío de SMS (opcional mediante módem LTE) a hasta 20 destinatarios, traps SNMP para sistemas de gestión de red, mensajes Syslog y transferencia por FTP. Además, es posible conectar sirenas o luces estroboscópicas externas mediante las salidas de relé. Las reglas de alarma son configurables individualmente con distintos umbrales y niveles de escalado.
¿Se puede integrar el sistema en infraestructuras de TI existentes?
Sí. El sistema admite SNMP v1/v2c/v3, Modbus TCP/IP y, mediante módulos de expansión, Modbus RTU y OSDPv2, y puede integrarse en plataformas de monitorización habituales como Nagios, PRTG, Zabbix, Check_MK u OpenNMS. Se conecta mediante Ethernet Gigabit y se puede gestionar tanto a través de la interfaz web como de herramientas de gestión de red.
¿Qué función cumplen las ranuras de módem y de expansión?
La ranura de módem admite un módem LTE opcional, disponible por separado, que permite la monitorización remota y el envío de alarmas incluso sin una red IP fija. La ranura de expansión admite, a elección, una expansión Modbus/RTU o una expansión de lector OSDPv2; solo se puede instalar uno de los dos módulos a la vez.
¿Qué alimentación eléctrica necesita el sistema y qué nivel de seguridad ante fallos ofrece?
El Monitoring System 100T se alimenta mediante una fuente de 12 V DC y cuenta además con una entrada de alimentación de respaldo separada de 12 V DC para un suministro eléctrico redundante DC/DC con fusible PTC. Todos los eventos se registran de forma permanente y se almacenan en la ranura microSD durante hasta 3 años, y un watchdog integrado garantiza reinicios automáticos en caso de fallos del sistema.
¿Preguntas sobre el 100T?
Nuestro equipo de soporte en Alemania le asesorará de forma gratuita sobre selección, configuración y sensórica.
Alcance de suministro
- 1 x dispositivo de monitorización Didactum 100T
- 1 x fuente de alimentación de 12 V
- 1 x cable de alimentación RJ-45 de 3 m
- 1 x cable USB OTG
- 1 x adaptador de terminal 3P, 3,5 mm
- 1 x adaptador terminal 3P, 3,81 mm
- 1 x adaptador terminal 2P, 3,81 mm
- 4 x pies de goma autoadhesivos
- 1 x guía de inicio rápido
