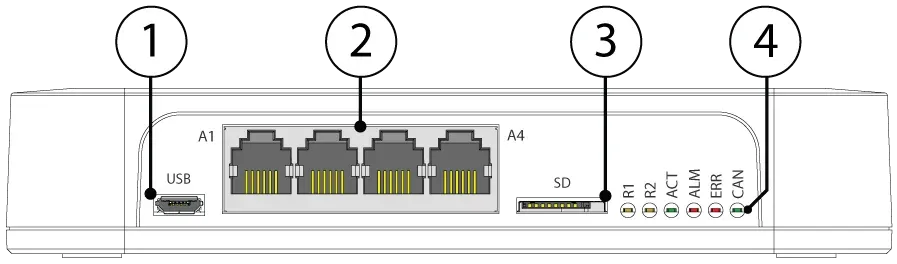

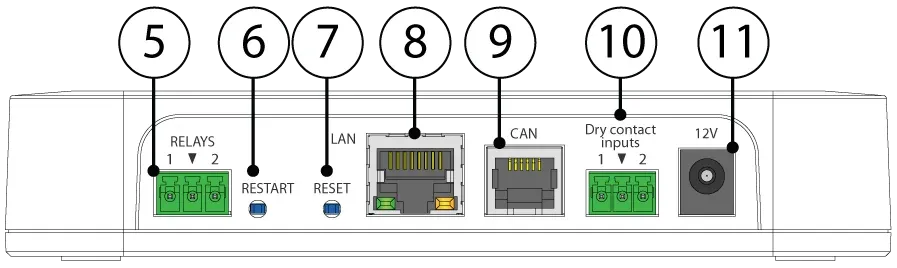

Monitoring System 50T

Medición de corriente mediante transformador de corriente con efecto Hall directamente en el sistema de monitorización El transformador de corriente Didactum transmite los valores de corriente medidos por un transformador de corriente con efecto Hall a un sistema de monitorización Didactum. Este convertidor analógico plug-and-play se conecta a cualquier puerto analógico (A1 a A8) de un sistema de monitorización Didactum o de una unidad de expansión, y funciona con transformadores de corriente con efecto Hall con señal de salida de 0–5 V y alimentación de 12 V CC. Este artículo describe conjuntamente las dos variantes disponibles del transformador de corriente: la variante AC para mediciones de corriente alterna y la variante DC para mediciones de corriente continua. Ambas variantes son idénticas en diseño, conexión y funcionamiento, pero difieren en el tipo de transformador de corriente externo con efecto Hall con el que trabajan. La elección entre AC y DC se realiza directamente durante el proceso de pedido mediante la selección de variantes en esta página de producto. Configuración Totalmente configurable: AC o DC El transformador de corriente Didactum ya se adapta durante el pedido al tipo de transformador de corriente con efecto Hall existente o previsto. ⚠️ Atención: La variante correcta debe seleccionarse de forma activa encima del botón del carrito en “Seleccionar variante”. La variante AC funciona exclusivamente junto con un transformador de corriente con efecto Hall AC, mientras que la variante DC funciona exclusivamente junto con un transformador de corriente con efecto Hall DC. Una combinación incorrecta no proporcionará valores de medición correctos. Seleccionar variante AC Para monitorización de medidores de corriente AC. Adecuado para su uso con transformadores de corriente con efecto Hall AC para medir corriente alterna. DC Para monitorización de medidores de corriente DC. Adecuado para su uso con transformadores de corriente con efecto Hall DC para medir corriente continua. Ambas variantes son idénticas en conexión, estructura y funcionamiento; los detalles se encuentran en la sección “Estructura” más abajo. Estructura Conexiones del transformador de corriente El transformador de corriente dispone de unas pocas conexiones claramente separadas para entrada, salida y el transformador de corriente externo. 1 Entrada: bloque de terminales de 3 polos Separación de pines de 2,54 mm. Aquí se conecta el transformador de corriente externo con efecto Hall mediante 3 conductores (señal de 0–5 V y alimentación de 12 V CC). 2 Salida: RJ11 6P4C Conecta el transformador de corriente mediante cable RJ11 a un puerto analógico (A1 a A8) del sistema de monitorización Didactum o a una unidad de expansión VT408. La alimentación de 12 V CC para el transformador de corriente externo con efecto Hall es suministrada por el sistema de monitorización Didactum a través del puerto analógico y es transmitida por el transformador de corriente al sensor de corriente. No se necesita una fuente de alimentación separada para el sensor de corriente. Componentes necesarios Se requiere un transformador de corriente con efecto Hall compatible El transformador de corriente Didactum no puede funcionar de forma autónoma. Requiere obligatoriamente un transformador de corriente externo con efecto Hall, con salida de 0–5 V y alimentación de 12 V CC, que realice la medición real de la corriente en la línea. Transformador de corriente HALL AC Transformador de corriente AC abierto para corriente alterna, disponible para rangos de medición de 5 a 50 A. Transformador de corriente AC Transformador de corriente AC para corrientes alternas más altas, disponible para rangos de medición de 50 a 500 A. Transformador de corriente DC Transformador de corriente DC para corriente continua, disponible para rangos de medición de 50 a 500 A. Como alternativa, también puede utilizarse cualquier otro transformador de corriente con efecto Hall disponible en el mercado con una señal de salida adecuada de 0–5 V y alimentación de 12 V CC. Instalación Instalar juntos el transformador de corriente y el sensor El sensor del transformador de corriente y el transformador de corriente Didactum se instalan conjuntamente. 1 Montar el sensor del transformador de corriente Fije el transformador de corriente con efecto Hall con tornillos y tuercas. La línea que se va a medir se guía a través de la abertura (apertura) del transformador de corriente. 2 Conectar al sistema de monitorización Conecte un extremo del cable RJ11 a un puerto analógico libre (A1 a A8) del sistema de monitorización Didactum y el otro extremo al puerto RJ11 del transformador de corriente. 3 Cablear el sensor del transformador de corriente Conecte los 3 conductores al transformador de corriente con efecto Hall según el esquema de conexión, utilizando el bloque de terminales de 3 polos del transformador de corriente. ⚠️ Instrucciones de seguridad: Deben observarse las normativas aplicables a la instalación en el país correspondiente, así como las disposiciones pertinentes de prevención de accidentes, además de las normas internas de trabajo, operación y seguridad de la empresa. Los límites técnicos especificados, en particular el rango de temperatura ambiente permitido, no deben superarse bajo ninguna circunstancia. Además, antes del montaje, compruebe la tensión máxima de aislamiento del sensor del transformador de corriente y el diámetro máximo permitido del cable de la línea a medir. Interfaz web Control total de umbrales, tendencias y automatización El transformador de corriente se integra sin problemas en la interfaz web de Didactum y proporciona valores de medición precisos e información útil. Umbrales individuales (Lower Critical, Lower Warning, Normal, Upper Warning, Upper Critical) por punto de medición Esquemas lógicos para acciones automatizadas cuando se superan los límites, por ejemplo, en caso de sobrecarga Panel de control claro y configurable individualmente Visualización gráfica de tendencias y registro continuo de los valores de medición Notificaciones por correo electrónico, SMS, SNMP trap y otros canales Ejemplos de uso Ámbitos de aplicación del transformador de corriente Supervisión de circuitos y salidas en cuadros de distribución eléctrica para detectar sobrecargas Supervisión del consumo eléctrico de equipos críticos de TI e instalaciones en el centro de datos Medición de la carga de generadores y detección de sobrecarga o subcarga Supervisión de la corriente de entrada y salida de sistemas UPS para evaluar el rendimiento de respaldo Supervisión de motores, bombas, compresores y máquinas de producción ante cambios de carga Registro de corrientes de carga y descarga de bancos de baterías y sistemas de almacenamiento de energía Verificación de la producción eléctrica de inversores solares y otros sistemas de energía renovable Detección temprana de desgaste o defectos a partir de cambios en el consumo de corriente Contenido del envío Qué incluye el paquete Compruebe al recibirlo que el contenido esté completo e informe de inmediato a su proveedor de cualquier pieza faltante o dañada. El transformador de corriente externo con efecto Hall (AC o DC) no está incluido en este contenido del envío y debe pedirse por separado. Transformador de corriente Didactum (AC o DC, según la opción seleccionada)1 pieza Cable RJ11 6P4C, 2 m1 pieza Bloque de terminales, 3 polos, 2,54 mm1 pieza Bloque de terminales, 3 polos, 3,81 mm1 pieza Cable de conexión de 3 conductores, 2 m1 pieza Tornillo B4,2 x 16 mm1 pieza Etiqueta autoadhesiva1 pieza Ventajas de un vistazo Por qué este transformador de corriente es la elección correcta Alta precisiónPrecisión de medición del 1 % en la transmisión de señal desde el sensor del transformador de corriente. Disponible AC y DCPuede seleccionarse la variante adecuada para medición de corriente alterna o continua. Plug and playDetección automática en el puerto analógico, sin necesidad de configuración manual. Sin alimentación separadaLa alimentación de 12 V para el sensor del transformador de corriente se suministra directamente a través del puerto analógico. CompactoFormato reducido (80 × 19 × 20 mm), montaje en escritorio o pared. Gran alcanceHasta 50 m de distancia respecto al sistema de monitorización o a la unidad de expansión. AmpliableAñada fácilmente transformadores de corriente adicionales mediante la unidad de expansión VT408. Fabricado en la UEDesarrollado y fabricado en la Unión Europea. Preguntas frecuentes Preguntas frecuentes ¿Cuál es la diferencia entre la variante AC y la DC? Ambas variantes son idénticas en conexión y funcionamiento. La variante AC está pensada para su uso con transformadores de corriente con efecto Hall AC para la medición de corriente alterna, mientras que la variante DC está pensada para su uso con transformadores de corriente con efecto Hall DC para la medición de corriente continua. La variante correcta se selecciona durante el pedido mediante el menú de opciones. ¿Puedo usar la variante AC con un sensor de transformador de corriente DC? No. La variante AC funciona exclusivamente con transformadores de corriente con efecto Hall AC, y la variante DC funciona exclusivamente con transformadores de corriente con efecto Hall DC. Una combinación incorrecta no proporcionará valores de medición correctos. ¿El transformador de corriente externo con efecto Hall está incluido en el paquete? No. El transformador de corriente Didactum requiere obligatoriamente un transformador de corriente externo con efecto Hall, con salida de 0–5 V y alimentación de 12 V CC, que debe pedirse por separado. ¿Cómo se conecta el transformador de corriente? El transformador de corriente se conecta mediante cable RJ11 a cualquier puerto analógico (A1 a A8) del sistema de monitorización Didactum. El transformador de corriente externo con efecto Hall se conecta mediante un cable de 3 conductores al bloque de terminales de 3 polos del transformador de corriente. ¿El sensor del transformador de corriente necesita su propia alimentación? No. La alimentación de 12 V CC para el sensor del transformador de corriente es suministrada por el sistema de monitorización Didactum a través del puerto analógico y transmitida por el transformador de corriente. ¿Puede funcionar el transformador de corriente de forma independiente, sin sistema de monitorización? No. El transformador de corriente no proporciona visualización ni análisis por sí mismo y siempre debe utilizarse junto con un sistema de monitorización Didactum o Vutlan, así como con un transformador de corriente externo con efecto Hall adecuado. ¿Preguntas sobre el transformador de corriente Didactum? Nuestro equipo de soporte en Alemania le asesorará gratuitamente sobre selección, montaje y configuración. Formulario de contacto (+49) 2501 92 90 160

Sonda compacta de efecto Hall para circuitos de CA pequeños La sonda Didactum Small AC Current Transformer es un transductor de corriente alterna de efecto Hall, de lazo abierto, en un diseño especialmente compacto, que mide la corriente en un conductor de forma contactless, sin necesidad de interrumpirlo. El cable a medir se introduce a través de la abertura del transductor en forma de anillo; la sonda convierte la corriente alterna medida en una señal de salida proporcional de 0–5 V DC. Este artículo se refiere al modelo AC-50, con una corriente nominal de 50 A y un rango de medición de 0–50 A, ideal para circuitos individuales, derivaciones y cargas pequeñas a medianas. ⚠️ Nota importante: La sonda Didactum Small AC Current Transformer mide la corriente en el conductor, pero no puede transmitir la señal de medida a un sistema de monitorización por sí sola. También se necesita obligatoriamente el Didactum AC Current Transformer, ref. DI14030-AC, que actúa como transceptor, recibe la señal de 0–5 V de la sonda y la transmite al sistema de monitorización Didactum a través de un puerto analógico (A1…A8). Sin el DI14030-AC no es posible visualizar, analizar ni generar alarmas a partir de los valores medidos. Construcción Construcción de la sonda de corriente La sonda de corriente consta de un cabezal transductor compacto en forma de anillo con abertura de paso y un terminal de conexión de 3 polos. 1 Abertura de paso El conductor a medir se introduce por la abertura del núcleo transductor compacto en forma de anillo. La sonda mide la corriente de forma contactless mediante el campo magnético generado. 2 Pestañas de montaje Dos pestañas de fijación en la carcasa, mediante las cuales la sonda se fija con tornillos y tuercas. 3 Terminal de conexión de 3 polos (paso 3,81 mm) Terminal de tres polos para el cableado con el Didactum AC Current Transformer DI14030-AC. Asignación: + (+12 V DC de alimentación), G (Ground), M (señal de medida 0–5 V). ℹ️ Nota sobre posibles confusiones: La sonda AC-50 dispone de un terminal de 3 polos (+, G, M). El modelo K6A, más grande y destinado a corrientes superiores, utiliza en cambio un terminal de 4 polos (G, M, G, +). Al realizar la conexión, asegúrese de asignar correctamente los conductores según el marcado del terminal. Instalación Montaje y conexión La sonda de corriente y el Didactum AC Current Transformer (DI14030-AC) se instalan conjuntamente. 1 Montar la sonda Fije la sonda de corriente en un lugar adecuado con tornillos y tuercas. Introduzca el conductor a medir por la abertura de paso de la sonda. 2 Cableado al transductor DI14030-AC Conecte los 3 hilos del terminal (+, G, M) al terminal de entrada de 3 polos del Didactum AC Current Transformer (DI14030-AC), según la asignación de conexiones. 3 Conectar al sistema de monitorización Conecte el Didactum AC Current Transformer (DI14030-AC) a un puerto analógico libre (A1…A8) del sistema de monitorización Didactum o de una unidad de expansión de sensores de 8 puertos mediante un cable RJ11. ⚠️ Instrucciones de seguridad: Deben observarse las normativas aplicables a la instalación en el país correspondiente, así como las disposiciones pertinentes de prevención de accidentes, además de las normas internas de trabajo, operación y seguridad de la empresa. No deben superarse bajo ninguna circunstancia los límites técnicos especificados, especialmente la tensión de aislamiento y el rango de temperatura ambiente. Antes del montaje, verifique el diámetro máximo permitido del conductor y la tensión máxima de aislamiento de la sonda. Interfaz web Control total de umbrales, tendencias y automatización A través del Didactum AC Current Transformer (DI14030-AC), la sonda se integra perfectamente en la interfaz web de Didactum. Umbrales individuales (Lower Critical, Lower Warning, Normal, Upper Warning, Upper Critical) para cada punto de medición Esquemas lógicos para acciones automatizadas cuando se superan los límites, por ejemplo en caso de sobrecarga Panel de control claro y configurable de forma individual Visualización gráfica de tendencias y registro continuo de los valores medidos Notificaciones por correo electrónico, SMS, SNMP trap y otros canales Ejemplos de aplicación Ámbitos de uso de la sonda de corriente Supervisión de circuitos y derivaciones en cuadros eléctricos para detectar sobrecargas Supervisión de motores, bombas, compresores y máquinas de producción para detectar cambios de carga Alarma automática cuando se superan los límites de corriente definidos, para evitar daños en los equipos y cortes de suministro Supervisión del consumo eléctrico de equipos informáticos y de instalaciones de menor potencia en el centro de datos Detección temprana de desgaste o fallos mediante cambios en el consumo de corriente Complemento para entornos de monitorización existentes (Zabbix, PRTG, Nagios) Contenido del envío Qué incluye el suministro Compruebe al recibirlo que el suministro esté completo e informe de inmediato a su proveedor sobre cualquier pieza faltante o dañada. El Didactum AC Current Transformer DI14030-AC no forma parte de este suministro y debe pedirse por separado. Sonda Didactum Small AC Current Transformer AC-50 (50 A)1 unidad Etiqueta autoadhesiva1 unidad Tornillo L18,5 M42 unidades Perno L14 M42 unidades Tuerca M3,52 unidades Ventajas clave Por qué esta sonda de corriente es la elección correcta Corriente nominal de 50 ARango de medición de 0–50 A para circuitos y cargas pequeñas a medianas. Diseño compactoEspecialmente ahorrador de espacio, ideal para armarios y cuadros eléctricos estrechos. Medición contactlessCaptura de corriente sin interrumpir el conductor. Alta precisiónPrecisión y error de linealidad del 0,5 %. Instalación sencillaFijación mediante dos pestañas con tornillos y tuercas. Aislamiento robustoTensión de aislamiento AC 2,5 kV 50 Hz 1 min para un funcionamiento seguro. Amplio rango de funcionamientoDiseñada para temperaturas ambiente de -10 °C a +70 °C. Fabricado en la UEDesarrollado y fabricado en la Unión Europea. FAQ Preguntas frecuentes ¿Para qué rango de corriente es adecuado este modelo? Este modelo (AC-50) tiene una corriente nominal de 50 A y cubre un rango de medición de 0–60 Aac. Asegúrese de que la corriente de funcionamiento máxima prevista del conductor monitorizado permanezca de forma segura dentro de este rango. ¿En qué se diferencia esta sonda del modelo K6A más grande? La sonda AC-50 es más compacta y utiliza un terminal de 3 polos (+, G, M), mientras que la sonda K6A, destinada a corrientes más altas, utiliza un terminal de 4 polos (G, M, G, +). Ambas sondas requieren el transformador de corriente Didactum (versión AC) como transceptor hacia el sistema de monitorización. ¿Puede conectarse la sonda de corriente directamente al sistema de monitorización? No. La sonda proporciona una señal analógica de 0–5 V y requiere obligatoriamente el Didactum AC Current Transformer (DI14030-AC) como transceptor, que transmite esta señal a un puerto analógico del sistema de monitorización. ¿Está incluido el DI14030-AC en el suministro? No. El Didactum AC Current Transformer DI14030-AC es un producto independiente y debe pedirse adicionalmente si no se dispone ya de él. ¿Es necesario cortar el conductor para la instalación? No. La sonda de corriente mide de forma contactless a través del campo magnético del conductor introducido por la abertura de paso. No es necesario cortar el conductor para realizar la medición. ¿Se pueden utilizar varias sondas de corriente al mismo tiempo? Sí. Cada circuito a supervisar requiere su propia sonda de corriente AC-50 con su propio Didactum AC Current Transformer (DI14030-AC) conectado a un puerto analógico libre. Si los puertos disponibles no son suficientes, el número puede ampliarse mediante una unidad de expansión VT408. ¿Preguntas sobre la sonda Didactum Small AC Current Transformer? Nuestro equipo de soporte en Alemania le asesorará gratuitamente sobre la selección, instalación y configuración. Formulario de contacto (+49) 2501 92 90 160

Transductor de corriente de efecto Hall de precisión para medición de corriente alterna El transductor de corriente alterna Didactum es un transductor de corriente alterna Hall de lazo abierto sencillo que mide la corriente de una línea sin contacto y sin necesidad de interrumpirla. El cable a medir se introduce por la abertura del transductor en forma de anillo; el transductor convierte la corriente alterna medida en una señal de salida proporcional de 0–5 V CC. Este artículo se refiere al modelo AC-100, con una corriente nominal de 100 A y un rango de medición de 0–100 A, ideal para la supervisión de circuitos individuales, salidas y cargas medias. ⚠️ Nota importante: Aunque el transductor de corriente alterna Didactum mide la corriente en la línea, no puede transmitir la señal de medida a un sistema de monitorización por sí solo. Se requiere obligatoriamente además el transductor de corriente Didactum en versión AC, ref. DI14030-AC, que actúa como transceptor, recibe la señal de 0–5 V del transductor de corriente y la transmite al sistema de monitorización Didactum a través de un puerto analógico (A1…A8). Sin el DI14030-AC no es posible visualizar, evaluar ni generar alarmas a partir de los valores medidos. Estructura Estructura del transductor de corriente El transductor de corriente consta de una cabeza transductora en forma de anillo con abertura de paso y un terminal de conexión de 4 polos. 1 Abertura de paso (Ø 21 mm) El cable a medir se introduce por esta abertura en el núcleo toroidal del transductor. El transductor mide la corriente sin contacto mediante el campo magnético generado. 2 Orejetas de montaje Dos orejetas de fijación en la carcasa, mediante las cuales el transductor se fija con tornillos y tuercas. 3 Terminal de conexión de 4 polos (paso 3,81 mm) Borne de conexión de cuatro polos para el cableado con el transductor de corriente Didactum DI14030-AC. Asignación: G (tierra), M (señal de medida 0–5 V), G (tierra), + (alimentación +12 V CC). Instalación Montaje y conexión El transductor de corriente y el transductor de corriente Didactum (DI14030-AC) se instalan conjuntamente. 1 Montar el transductor Fije el transductor de corriente en un lugar adecuado con tornillos y tuercas. Pase el cable a medir por la abertura del transductor. 2 Cableado hacia el transductor DI14030-AC Conecte los 4 conductores del terminal de conexión (G, M, G, +) al terminal de entrada de 3 polos del transductor de corriente Didactum (DI14030-AC, versión AC) según el esquema de conexión. 3 Conectar al sistema de monitorización Conecte el transductor de corriente Didactum (DI14030-AC) mediante cable RJ11 a un puerto analógico libre (A1…A8) del sistema de monitorización Didactum o a una unidad de expansión de sensores de 8 puertos. ⚠️ Instrucciones de seguridad: Deben cumplirse las normativas de instalación vigentes en el país correspondiente, así como las disposiciones de prevención de accidentes aplicables y las normas internas de trabajo, operación y seguridad. Los límites técnicos indicados, especialmente la tensión de aislamiento, el diámetro de paso y el rango de temperatura ambiente, no deben superarse bajo ninguna circunstancia. Antes del montaje, verifique el diámetro máximo permitido del cable y la tensión máxima de aislamiento del transductor. Interfaz web Control total de umbrales, tendencias y automatización A través del transductor de corriente Didactum (DI14030-AC), el transductor de corriente se integra perfectamente en la interfaz web de Didactum. Umbrales individuales (Lower Critical, Lower Warning, Normal, Upper Warning, Upper Critical) por punto de medición Esquemas lógicos para acciones automatizadas cuando se superan los límites, por ejemplo en caso de sobrecarga Panel de control claro y configurable de forma individual Visualización gráfica de tendencias y registro continuo de los valores medidos Notificaciones por correo electrónico, SMS, SNMP trap y otros canales Ejemplos de aplicación Ámbitos de uso del transductor de corriente Supervisión de circuitos y salidas en cuadros eléctricos para detectar sobrecargas Supervisión del consumo eléctrico de equipos críticos de TI e instalaciones en centros de datos Supervisión de motores, bombas, compresores y máquinas de producción para detectar cambios de carga Medición de la carga de generadores y detección de sobrecarga o infracarga Supervisión de la corriente de entrada y salida de sistemas UPS para evaluar el rendimiento de respaldo Verificación de la producción de inversores solares y otros sistemas de energías renovables Alarma automática cuando se superan los límites de corriente definidos Detección temprana de desgaste o fallos a partir de cambios en el consumo de corriente Contenido del paquete Qué incluye el suministro Revise el contenido del suministro al recibirlo para comprobar que esté completo e informe de inmediato a su proveedor de cualquier pieza faltante o dañada. El transductor de corriente Didactum DI14030-AC no forma parte de este suministro y debe pedirse por separado. Transductor de corriente alterna Didactum AC-100 (100 A)1 pieza Etiqueta autoadhesiva1 pieza Tornillo L18,5 M42 piezas Perno L14 M42 piezas Tuerca M3,52 piezas Ventajas clave Por qué este transductor de corriente es la elección correcta Corriente nominal de 100 ARango de medición de 0–100 A para circuitos y cargas medias. Medición sin contactoDetección de corriente sin abrir el cable. Alta precisiónPrecisión y error de linealidad de ≤ ±1,0 %. Instalación sencillaFijación mediante dos orejetas con tornillos y tuercas. Aislamiento robustoTensión de aislamiento AC 2,5 kV 50 Hz 1 min para un funcionamiento seguro. Amplio rango de operaciónDiseñado para temperaturas ambiente de -10 °C a +70 °C. Salida estandarizadaSeñal de 0–5 V CC, compatible con el transductor de corriente Didactum DI14030-AC. Fabricado en la UEDesarrollado y fabricado en la Unión Europea. FAQ Preguntas frecuentes ¿Para qué rango de corriente es adecuado este modelo? Este modelo (AC-100) tiene una corriente nominal de 100 A y cubre un rango de medición de 0–100 A. Asegúrese de que la corriente máxima prevista de funcionamiento del cable supervisado se mantenga de forma segura dentro de este rango. ¿Se puede conectar el transductor de corriente directamente al sistema de monitorización? No. El transductor de corriente proporciona una señal analógica de 0–5 V y requiere obligatoriamente el transductor de corriente Didactum en versión AC (DI14030-AC) como transceptor para transferir esta señal a un puerto analógico del sistema de monitorización. ¿DI14030-AC está incluido en el suministro? No. El transductor de corriente Didactum DI14030-AC es un producto independiente y debe pedirse adicionalmente si no está ya disponible. ¿Es necesario cortar el cable para la instalación? No. El transductor de corriente mide sin contacto mediante el campo magnético del cable que se introduce por la abertura de paso. No es necesario cortar el cable para realizar la medición. ¿Se pueden utilizar varios transductores de corriente al mismo tiempo? Sí. Cada circuito supervisado requiere su propio transductor de corriente AC-100 con su correspondiente transductor de corriente Didactum (DI14030-AC) en un puerto analógico libre. Si los puertos disponibles no son suficientes, el número puede ampliarse mediante una unidad de expansión de 8 puertos. ¿El transductor también es adecuado para mediciones de corriente continua? No. El transductor de corriente alterna Didactum está diseñado exclusivamente para corriente alterna (AC). Para mediciones de corriente continua (DC) existe un producto separado que se combina con la versión DC del transductor de corriente Didactum. ¿Preguntas sobre el transductor de corriente alterna Didactum? Nuestro equipo de soporte en Alemania le asesorará gratuitamente sobre selección, montaje y configuración. Formulario de contacto (+49) 2501 92 90 160

Sonda precisa para la medición de corriente continua La sonda transformadora de corriente continua Didactum es un transformador de corriente CC de efecto Hall, abierto y de lazo abierto, que mide la corriente continua en un cable sin contacto y sin necesidad de interrumpirlo. El cable que se va a medir se introduce por la abertura del transformador en forma de anillo; la sonda convierte la corriente continua medida en una señal de salida proporcional de 0–5 V CC. Este artículo hace referencia al modelo DC-100, con una corriente nominal de 100 A y un rango de medición de 0–100 A, ideal para supervisar sistemas de baterías, barras colectoras de CC y líneas de distribución de CC. ⚠️ Nota importante: La sonda transformadora de corriente continua Didactum mide la corriente en el cable, pero no puede transmitir por sí sola la señal medida a un sistema de monitorización. Además, se requiere obligatoriamente el transformador de corriente Didactum en versión CC, referencia DI14030-DC, que actúa como transceptor y recibe la señal de 0–5 V de la sonda para transmitirla al sistema de monitorización Didactum a través de un puerto analógico (A1…A8). Sin el DI14030-DC no es posible visualizar, analizar ni generar alarmas a partir de los valores medidos. Construcción Construcción de la sonda de medición de corriente La sonda de medición de corriente consta de un cabezal transformador en forma de anillo con abertura pasante y un terminal de conexión de 4 polos. 1 Abertura pasante (Ø 21 mm) El cable de corriente continua que se va a medir se guía a través de esta abertura en el núcleo toroidal del transformador en forma de anillo. La sonda mide la corriente sin contacto a través del campo magnético generado. 2 Orejetas de montaje Dos orejetas de fijación en la carcasa para asegurar la sonda con tornillos y tuercas. 3 Terminal de conexión de 4 polos (paso de 3,81 mm) Terminal de 4 hilos para el cableado con el transformador de corriente Didactum DI14030-DC. Asignación: G (tierra), M (señal de medición de 0–5 V), G (tierra), + (+12 V CC de alimentación). Instalación Montaje y conexión La sonda de medición de corriente y el transformador de corriente Didactum (DI14030-DC) se instalan conjuntamente. 1 Montar la sonda Fije la sonda de medición de corriente en un lugar adecuado con tornillos y tuercas. Pase el cable de corriente continua que va a medirse por la abertura pasante de la sonda. 2 Cableado al transformador de corriente DI14030-DC Conecte los 4 conductores del terminal (G, M, G, +) al terminal de entrada de 3 polos del transformador de corriente Didactum (DI14030-DC, versión CC) según el esquema de conexión. 3 Conectar al sistema de monitorización Conecte el transformador de corriente Didactum (DI14030-DC) mediante un cable RJ11 a un puerto analógico libre (A1…A8) del sistema de monitorización Didactum o a una unidad de expansión de sensores de 8 puertos. ⚠️ Instrucciones de seguridad: Deben cumplirse las normativas vigentes para la instalación en el país correspondiente, así como las normas aplicables de prevención de accidentes, además de las normas internas de trabajo, operación y seguridad. Los límites técnicos especificados, en particular la tensión de aislamiento, el diámetro de paso y el rango de temperatura ambiente, no deben superarse bajo ninguna circunstancia. Antes del montaje, compruebe el diámetro máximo permitido del cable y la tensión de aislamiento máxima de la sonda. Interfaz web Control total sobre umbrales, tendencias y automatización A través del transformador de corriente Didactum (DI14030-DC), la sonda se integra perfectamente en la interfaz web de Didactum. Umbrales individuales (Lower Critical, Lower Warning, Normal, Upper Warning, Upper Critical) para cada punto de medición Esquemas lógicos para acciones automatizadas cuando se superan los límites, por ejemplo, en caso de sobrecarga o descarga profunda Panel de control claro y configurable de forma individual Visualización gráfica de tendencias y registro continuo de los valores medidos Notificaciones por correo electrónico, SMS, SNMP trap y otros canales Ejemplos de uso Ámbitos de aplicación de la sonda de medición de corriente Supervisión de la corriente de carga en sondas Hall de CC para cadenas de baterías, barras colectoras de CC y líneas de distribución, con el fin de monitorizar el consumo eléctrico de forma remota Detección de sobrecarga y evaluación del estado de los circuitos de CC Supervisión de corrientes de carga y descarga en bancos de baterías, sistemas UPS y sistemas de almacenamiento de energía Detección de flujo de corriente anómalo para optimizar la vida útil de la batería Supervisión de rectificadores de telecomunicaciones, motores de CC, controladores de carga solar, estaciones de carga para vehículos eléctricos y cargas industriales de CC Detección de cambios operativos, fluctuaciones de carga inesperadas y estados de fallo en sistemas de CC Contenido del suministro Contenido incluido Compruebe al recibir el producto que el contenido esté completo e informe inmediatamente a su proveedor de cualquier pieza faltante o dañada. El transformador de corriente Didactum DI14030-DC no forma parte de este suministro y debe pedirse por separado. Sonda transformadora de corriente continua Didactum DC-100 (100 A)1 unidad Etiqueta autoadhesiva1 unidad Tornillo L18,5 M42 unidades Perno L14 M42 unidades Tuerca M3,52 unidades Ventajas principales Por qué esta sonda de medición de corriente es la elección correcta Corriente nominal de 100 ARango de medición de 0–100 A para sistemas de baterías, barras colectoras de CC y líneas de distribución. Medición sin contactoDetección de corriente continua sin desconectar el cable. Alta precisiónPrecisión y error de linealidad de ≤ ±1,0 %. Tiempo de respuesta rápidoTiempo de respuesta de ≤ 20 ms para lecturas oportunas. Instalación sencillaFijación mediante dos orejetas con tornillos y tuercas. Aislamiento robustoTensión de aislamiento AC 2,5 kV 50 Hz 1 min para un funcionamiento seguro. Amplio rango de funcionamientoDiseñada para temperaturas ambiente de -10 °C a +70 °C. Fabricado en la UEDesarrollado y fabricado en la Unión Europea. Preguntas frecuentes Preguntas frecuentes ¿Para qué rango de corriente es adecuado este modelo? Este modelo (DC-100) tiene una corriente nominal de 100 A y cubre un rango de medición de 0–100 A. Asegúrese de que la corriente máxima prevista del cable supervisado se mantenga dentro de este rango. ¿Se puede conectar la sonda de medición directamente al sistema de monitorización? No. La sonda proporciona una señal analógica de 0–5 V y requiere obligatoriamente el transformador de corriente Didactum en versión CC (DI14030-DC) como transceptor para transmitir esta señal a un puerto analógico del sistema de monitorización. ¿DI14030-DC está incluido en el suministro? No. El transformador de corriente Didactum DI14030-DC es un producto independiente y debe pedirse adicionalmente, salvo que ya esté disponible. ¿Es necesario cortar el cable para la instalación? No. La sonda de medición de corriente mide sin contacto a través del campo magnético del cable introducido por la abertura pasante. No es necesario cortar el cable para realizar la medición. ¿Se pueden usar varias sondas de medición de corriente al mismo tiempo? Sí. Cada circuito de corriente continua que se desee supervisar requiere su propia sonda de medición DC-100 con su propio transformador de corriente Didactum (DI14030-DC) en un puerto analógico libre. Si los puertos disponibles no son suficientes, se puede ampliar el número mediante una unidad de expansión de sensores de 8 puertos. ¿La sonda también es adecuada para mediciones de CA? No. La sonda transformadora de corriente continua Didactum está diseñada exclusivamente para corriente continua (CC). Para mediciones de CA, existe un producto separado que se combina con la versión de CA del transformador de corriente Didactum. ¿Preguntas sobre la sonda transformadora de corriente continua Didactum? Nuestro equipo de soporte en Alemania le asesorará gratuitamente sobre selección, montaje y configuración. Formulario de contacto (+49) 2501 92 90 160
