Sistema de Monitorización 500T
Descripción general del dispositivo, conexiones, variantes de alimentación disponibles y especificaciones técnicas del Sistema de Monitorización Didactum 500T – la solución de monitorización 19″ 1U con Gigabit Ethernet, 16 entradas de contacto seco, fuente de alimentación redundante y módem LTE opcional para centros de datos, salas de servidores e infraestructuras críticas.
Qué distingue al 500T
Unidad autónoma de monitorización y control 19″ 1U sin partes móviles, para centros de datos e infraestructuras críticas.
Diseñado para el rack de 19″
Carcasa metálica sólida de 1U sin ventiladores ni partes móviles, para una máxima vida útil y fiabilidad.
8 puertos analógicos + bus CAN
8 puertos de sensores RJ12 directamente en el dispositivo, ampliables mediante bus CAN (hasta 305 m) hasta 64 sensores.
Alertas en tiempo real
Por correo electrónico, SMS, trap SNMP, syslog, web-to-SMS o notificación push, incluyendo control remoto por SMS.
Autónomo y basado en web
Funciona sin servidor externo ni software adicional, y se integra con Zabbix, PRTG, Nagios y Check_MK.
Controlador de E/S
16 entradas de contacto seco más 2 relés NC/NO/COM (240V/10A) y 2 relés (12V/0,25A) para controlar puertas, ventiladores, generadores y unidades UPS.
Escalable
Hasta 1000 elementos: notificaciones, disparadores, temporizadores, esquemas lógicos y sensores.
Fuente de alimentación redundante
Hasta tres líneas de alimentación equivalentes (230V AC, 24–48V DC, reserva de batería), según la variante.
LTE, Modbus y ampliación de batería
Módem LTE opcional, ampliación Modbus/RTU u OSDPv2, y una batería de respaldo opcional.
Fabricado en la UE
Carcasa metálica robusta, soporte técnico alemán incluido, actualizaciones de firmware periódicas.
Casos de uso típicos
- Monitorización de temperatura, humedad y fugas bajo suelos técnicos en centros de datos
- Monitorización de UPS y alimentación con conmutación automática a fuente de alimentación redundante
- Control de E/S de unidades de aire acondicionado, ventiladores, generadores de respaldo e interruptores automáticos
- Monitorización de acceso y seguridad para racks de servidores y salas de equipos
- Detección temprana de humo y gas en centros de datos y laboratorios
- Gestión de edificios: monitorización centralizada de sistemas HVAC, alarma contra incendios y control de acceso
- Emplazamientos de telecomunicaciones y estaciones remotas no atendidas con acceso remoto LTE
- Videovigilancia mediante cámara USB o IP combinada con alarmas de sensores
Conexiones y controles
Los 25 puertos, botones y ranuras en la parte frontal y trasera del 500T, junto con el diagrama de cableado completo, de un vistazo.
Como dispositivo de rack de 19″ 1U, el 500T distribuye sus conexiones en ambos lados de la carcasa metálica: en la parte frontal se encuentran los 8 puertos de sensores analógicos, el puerto CAN, la ranura para el módem LTE, USB, LAN, el botón de reinicio y los LEDs del sistema. En la parte trasera se ubican el sensor de temperatura integrado, las 16 entradas de contacto seco, la ranura de ampliación, la toma de tierra del chasis, la ranura de ampliación de batería, las entradas de alimentación (230V AC y/o 24–48V DC, según la variante), los dos relés NC/NO/COM, las salidas de 12V, el botón de reinicio, el interruptor DIP y la ranura para tarjeta SD.

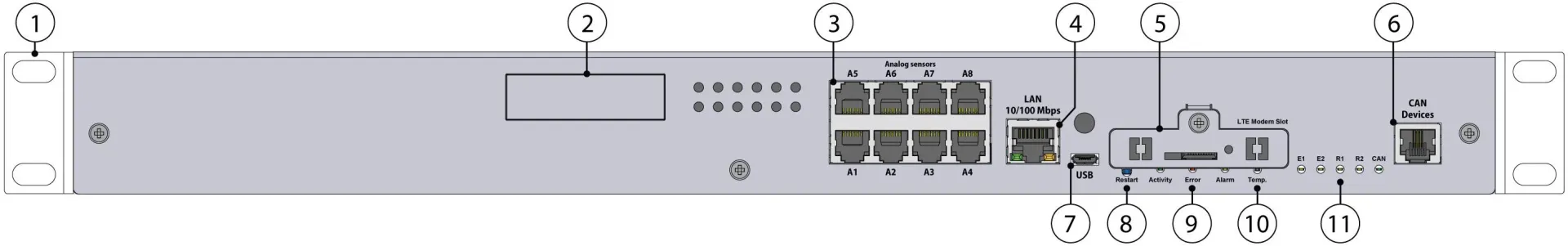

Conexiones 1–11 (parte frontal)
Parte frontal: puertos de sensores analógicos, ranura para módem LTE, CAN, USB, botón de reinicio y LEDs del sistema.
Soportes de montaje en rack de 19″
2× soportes de montaje para fijación en una ranura de rack de 19″ 1U.
Campo de etiquetado
Área en blanco para una etiqueta, p. ej. para indicar la dirección IP del dispositivo.
Sensores analógicos A1–A8
8× conexiones RJ12 para sensores analógicos con detección automática (AutoSense).
Puerto LAN
Conexión Ethernet 10/100/1000 Base-T. El LED naranja indica tráfico de red, el LED verde indica el estado de la conexión (verde fijo = conectado, parpadeante = conectando o inicio del sistema).
Ranura para módem LTE
Ranura para un módem LTE opcional, disponible por separado, para monitorización remota sin red IP fija.
CAN (dispositivos CAN)
Conexión digital RJ12 para sensores CAN, ampliaciones y dispositivos en el bus CAN, en cascada. El LED verde indica el estado del bus: parpadeo lento = sin conexión, parpadeo rápido = configuración en curso, luz fija = conectado a dispositivos CAN.
USB
Puerto Micro-USB – para captura por cámara USB, así como para memorias USB para registros del sistema y recuperación del sistema.
Botón de reinicio
Mantener pulsado durante 2 segundos y soltar para reiniciar el sistema.
LEDs de estado (Actividad, Error, Alarma)
Actividad (verde) indica el estado del sistema (funcionamiento: parpadeo a 2 Hz, actualización exitosa: parpadeo a 4 Hz). Error (rojo) indica errores y tráfico de datos. Alarma es programable libremente a través de la interfaz.
Sensor de temperatura
Sensor integrado con una precisión de ±1 °C.
LEDs de estado E1/E2, R1/R2, CAN
E1/E2 muestran el estado de las salidas de 12V/0,25A, R1/R2 el estado de los dos relés NC/NO/COM, y CAN el estado del bus.

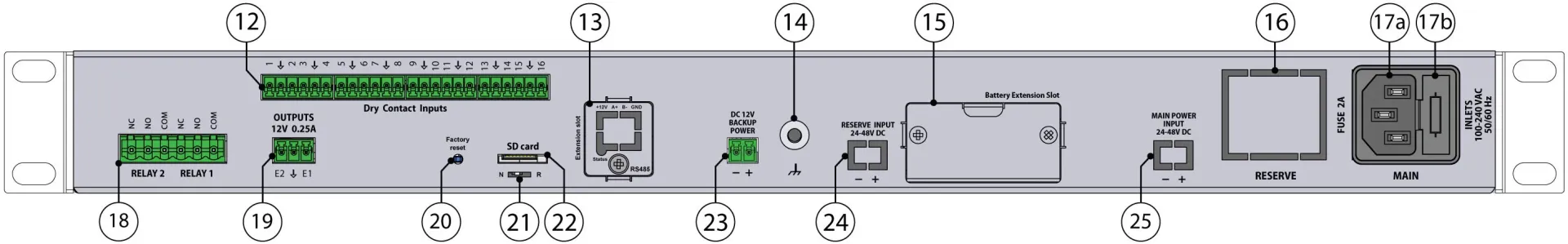

Conexiones 12–25 (parte trasera)
Parte trasera: entradas de contacto seco, ranura de ampliación, entradas de alimentación, relés y salidas.
Entradas de contacto seco 1–16
16 entradas digitales para sensores de puerta, agua u otros sensores de contacto.
Ranura de ampliación
Alojamiento para la ampliación opcional de lector Modbus/RTU u OSDPv2. Solo se puede instalar una de las dos ampliaciones a la vez.
Toma de tierra del chasis
Rosca M4. Aumenta la inmunidad a interferencias de RF conducidas y radiadas. La conexión debe realizarla un electricista cualificado.
Ranura de ampliación de batería
Alojamiento para la batería de respaldo opcional VT-ACCU (recargable) o VT-BAT (pila de bloque de 9V), para superar cortes de alimentación.
Entrada de alimentación de reserva
Segunda entrada de alimentación, 100–240V AC, 50/60 Hz, fusible de 2A (5×20 mm, tipo C14) – según la variante solicitada.
Entrada de alimentación principal
Entrada de alimentación, 100–240V AC, 50/60 Hz, fusible de 2A (5×20 mm, tipo C14).
Relé 1 / Relé 2 (NC/NO/COM)
Terminales de relé de contacto seco, 240V / 10A, con sus propios LEDs de estado (R1/R2) en el panel frontal.
Salidas 12V / 0,25A
Bloques de terminales (relé electrónico) para cada salida, con sus propios LEDs de estado (E1/E2) en el panel frontal.
Botón de reinicio (ajustes de fábrica)
Mantener pulsado durante más de 5 segundos: el LED de error comienza a parpadear para indicar que el proceso de recuperación ha comenzado. Después de 20–60 segundos el dispositivo se restablece y vuelve a estar disponible en cuanto el LED de actividad parpadea.
Interruptor DIP (N–R)
Modo normal (N): interruptor siempre colocado a la izquierda. Recuperación (R): interruptor colocado a la derecha, carga la imagen del sistema limpia desde la tarjeta SD.
Tarjeta SD
Ranura para tarjeta microSD con expulsor – para almacenamiento de datos o recuperación del sistema.
Alimentación de respaldo DC 12V
Tercera línea de alimentación, equivalente a las demás, para el dispositivo.
Entrada de reserva 24–48V DC
Segunda entrada de alimentación DC, 24–48V DC (18–72V DC), paso de 5,08 mm, conector 2EDGK – según la variante solicitada.
Entrada principal 24–48V DC
Entrada de alimentación DC principal opcional – según la variante solicitada.

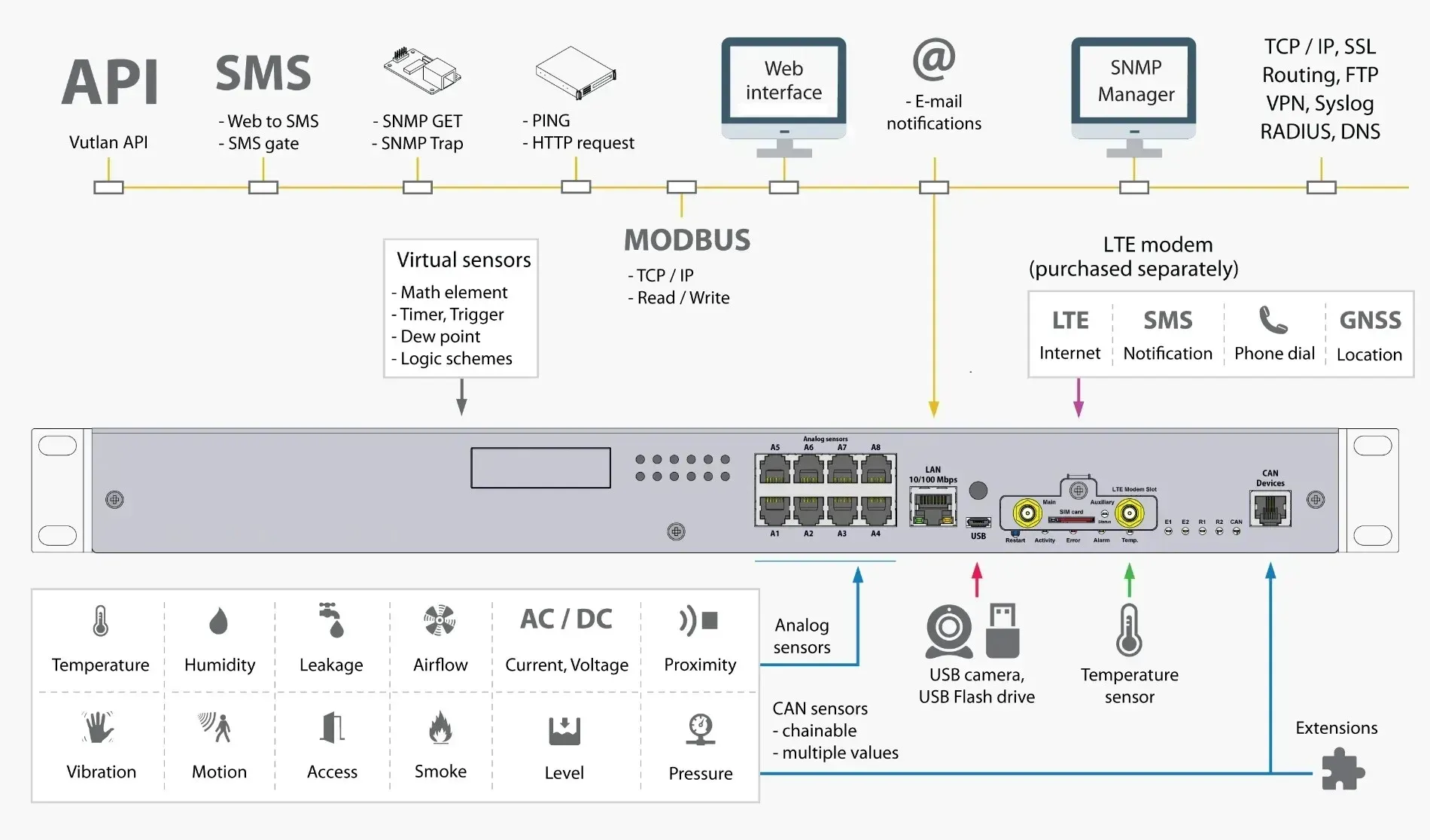

Diagrama de cableado
Diagrama de cableado completo de todos los puertos, relés y opciones de ampliación del 500T de un vistazo.
Dimensiones en detalle
Especificaciones técnicas
Gestión del dispositivo
| Gestión del dispositivo | Web, SNMP |
|---|---|
| Acceso a sensores | Inicio de sesión de tres niveles (gestión de usuarios) |
Interfaz
| LAN | Ethernet 10 / 100 / 1000 Mbit |
|---|---|
| Sistema operativo | Linux v.6.2 |
| Interfaz | Cualquier navegador |
| Memoria (RAM) | 128 MB |
| Velocidad de CPU | 720 MHz (Cortex-A7 de doble núcleo) |
| Núcleos de CPU totales | 2 |
| Reloj | Reloj integrado |
| Temporizador | Watchdog integrado |
| USB | 1× Micro-USB 2.0 |
Sensores y lógica
| N.º máx. de sensores | 130 (sensores físicos, contactos secos, relés) |
|---|---|
| N.º máx. de elementos | 1000 (notificaciones, disparadores, temporizadores, lógica, sensores, etc.) |
| Funciones virtuales | Monitorización ping, SNMP GET, esquemas lógicos, disparadores, temporizadores, cálculos virtuales (elemento matemático), hasta 4 cámaras IP |
Red / Soporte de protocolos
| Modo pasarela LTE | Sí, mediante módem LTE opcional |
|---|---|
| Modo de acceso LTE | Sí, mediante módem LTE opcional (incl. SMS/web-to-SMS) |
| Protocolos de red | DHCP, HTTP, HTTPS, SNMP (v1/v2c/v3), SMTP, FTP, Syslog, TLS, RADIUS, DynDNS |
| Modbus RTU | Opcional, con módulo de ampliación OSDPv2 RS485 |
| Modbus TCP/IP | Sí |
| VPN (transmisión de datos segura) | Compatible (incl. OpenVPN/SSL) |
Notificaciones
| Tipos de alarma | Correo electrónico, FTP, Syslog, SMTP, traps SNMP, web-to-SMS, push |
|---|---|
| N.º máx. de destinatarios de correo | 20 |
| N.º máx. de destinatarios de SMS | 20 |
Fuente de alimentación
| Eficiencia energética (nivel energético UE) | Grado A |
|---|---|
| Entrada de alimentación (230V AC) | Una o dos entradas, según la variante |
| Entrada de alimentación (24–48V DC) | Una o dos entradas, según la variante |
| Entrada de alimentación (12V DC) | Tercera línea de alimentación adicional (respaldo) |
| Fuente de alimentación redundante | Conmutación automática a la línea con la tensión más alta; batería de respaldo opcional (módulo de respaldo de energía) |
| Consumo de energía mín. | 1 W |
| Consumo de energía máx. | 10 W |
Entradas/Salidas
| Puerto analógico | 8 puertos integrados (RJ12), ampliables mediante bus CAN |
|---|---|
| Puerto CAN | 1 puerto, hasta 32 dispositivos |
| Entradas de contacto seco | 16 |
| Salidas de relé (240V / 10A) | 2 (NC/NO/COM) |
| Salidas de relé (12V / 0,25A) | 2 |
Soporte de vídeo
| Cámaras USB | 1 |
|---|---|
| Cámaras IP | hasta 4 (solo visualización) |
Almacenamiento y registros
| Ranura MicroSD | Para almacenamiento de datos y recuperación del sistema |
|---|---|
| Exportación por USB | Registros, datos de sensores, configuración |
| Envío de registros | Syslog, FTP, correo electrónico |
Sensores integrados
| Sensor de temperatura | Integrado, precisión de ±1 °C |
|---|
Condiciones ambientales
| Temperatura de funcionamiento | -10 a +70 °C |
|---|---|
| Temperatura de almacenamiento | -25 a +85 °C |
| Humedad de funcionamiento | 0 a 90% (sin condensación) |
Mecánica y carcasa
| Instalación | Montaje en rack de 19″ 1U |
|---|---|
| Material de la carcasa | Chapa de acero |
| Dimensiones (L × An × Al) | 440 × 44 × 90 mm |
| Peso | aprox. 1,5–2,2 kg (según variante) |
| Interruptor de reinicio/recuperación | Presente |
Preguntas frecuentes
¿Qué es el Didactum Monitoring System 500T y para qué se utiliza?
El Didactum Monitoring System 500T es una unidad autónoma de monitorización y control de rack de 19″ 1U para centros de datos, salas de servidores e infraestructuras críticas. Monitoriza parámetros ambientales como temperatura, humedad, tensión, fugas, humo y flujo de aire, y a la vez funciona como controlador de E/S para controlar puertas, ventiladores, generadores, sistemas UPS e interruptores automáticos, todo ello sin servidor externo ni software adicional.
¿Qué variantes de fuente de alimentación hay disponibles y en qué se diferencian?
El 500T está disponible en cinco variantes: 1× 230V AC, 2× 230V AC redundante, 1× 24–48V DC, 2× 24–48V DC redundante y 230V AC + 24–48V DC redundante. Con las variantes redundantes, el dispositivo cambia automáticamente a la línea con la tensión más alta aplicada, de modo que el fallo de una línea no interrumpe el funcionamiento. Todas las variantes también pueden equiparse opcionalmente con una batería de respaldo.
¿Qué sensores se pueden conectar al sistema?
El Monitoring System 500T cuenta con 8 puertos de sensores analógicos RJ12 directamente en el dispositivo, así como 16 entradas de contacto seco, y puede ampliarse mediante el bus CAN (hasta 305 m de longitud de cable) con unidades de ampliación CAN adicionales, permitiendo monitorizar simultáneamente hasta 64 sensores analógicos en total. Los tipos de sensores compatibles incluyen sensores de temperatura, humedad, humo, agua, vibración, puerta y tensión, entre otros.
¿En qué se diferencia el 500T de los sistemas Didactum más pequeños (100T, 300T)?
El 500T está diseñado para montaje en rack de 19″ (1U) en lugar de instalación de sobremesa o en carril DIN, y ofrece una capacidad significativamente mayor que el 100T o el 300T, con 8 puertos analógicos, 16 entradas de contacto seco, 2 relés de potencia (240V/10A) y hasta 1000 elementos. Es también el único dispositivo de la serie Didactum con variantes de fuente de alimentación redundante seleccionables de fábrica y batería de respaldo opcional.
¿Cómo se envían las alarmas y notificaciones?
El sistema ofrece varios métodos de alerta: notificaciones por correo electrónico a hasta 20 destinatarios, SMS o web-to-SMS (mediante módem LTE opcional), traps SNMP para sistemas de gestión de red, mensajes syslog, transferencia FTP y notificaciones push. En caso de fallo de la red, el 500T puede comunicarse a través de la red móvil e incluso recibir comandos por SMS, por ejemplo para activar un relé o reiniciar el sistema.
¿Se puede integrar el sistema en infraestructuras de TI existentes?
Sí. El sistema es compatible con SNMP v1/v2c/v3, Modbus TCP/IP y, mediante módulos de ampliación, Modbus RTU y OSDPv2, y puede integrarse en plataformas de monitorización habituales como Nagios, PRTG, Zabbix o Check_MK. Se conecta mediante Gigabit Ethernet y puede gestionarse tanto a través de la interfaz web como mediante herramientas de gestión de red.
¿Para qué sirven la ranura de ampliación y la ranura de batería?
La ranura de ampliación admite una ampliación de lector Modbus/RTU o bien OSDPv2 – solo se puede instalar uno de los dos módulos a la vez. La ranura de ampliación de batería independiente admite la batería opcional (recargable), que mantiene el dispositivo alimentado temporalmente en caso de fallo total de todas las entradas de alimentación.
¿Preguntas sobre el 500T?
Nuestro equipo de soporte en Alemania ofrece asesoramiento gratuito sobre la elección de la variante adecuada, la configuración y los sensores.
Alcance de suministro
- 1 x dispositivo de monitorización Didactum 500T
- 1 x cable OTG USB-C
- 1 x cable Ethernet UTP 3m
- 1 x cable adaptador Micro USB-C OTG
- 2 x soportes para rack de 19"
- 6 x tornillos Phillips de cabeza plana M3 x 8mm
- 1 x terminal 6P 5, 08mm
- 1 x terminal 3P 3,81 mm
- 4 x terminal 6P 3,5 mm
- 15 x clavijas de conector 2P 3,81 mm
- 4 x pies de goma autoadhesivos
- 1 x guía de inicio rápido
