Didactum PDU 4T
Descripción general del dispositivo, sus conexiones y especificaciones técnicas de la Didactum PDU 4T – la regleta de enchufes conmutable con 4 salidas C13, conectividad SNMP, puertos de sensores integrados y módem LTE opcional para armarios técnicos, de conmutación y de servidores 19".
Qué distingue a la PDU 4T
Distribución de energía conmutable con monitorización de sensores integrada, para la protección específica y el control remoto de
equipos informáticos.
4 salidas C13 conmutables
Conmutables de forma individual o en grupo, manualmente, por SNMP o mediante sensores.
Hasta 100 sensores
2 puertos analógicos directamente en el dispositivo, ampliables mediante bus CAN hasta 32 dispositivos.
Alertas en tiempo real
Por correo electrónico, SMS, SNMP trap, syslog o mediante una sirena conectada.
Basado en web y SNMP
Compatible con Zabbix, PRTG, Nagios y Check_MK, sin necesidad de software adicional.
Control de E/S
Control adicional de puertas, ventiladores, generadores, SAI e interruptores de protección.
Escalable
Hasta 700 elementos: notificaciones, disparadores, temporizadores, esquemas lógicos.
Módem LTE y SMS
Módem LTE opcional para monitorización remota y encendido/apagado mediante comando SMS.
Videovigilancia
Cámara USB opcional y visualización de hasta 4 cámaras IP en la interfaz web.
Fabricado en la UE
Montaje en carril DIN y en pared, con soporte en alemán incluido.
Ejemplos de aplicación típicos
- Encendido y apagado remoto de servidores y equipos informáticos
- Reinicio de PC, servidores y sistemas de almacenamiento que dejan de responder
- Gestión fuera de banda mediante comando SMS remoto (módem LTE necesario)
- Apagado automático de sistemas sensibles al calor en caso de sobretemperatura en el rack
- Apagado inmediato de consumidores cuando el SAI pasa a funcionamiento con batería
- Protección frente a daños por agua mediante corte de energía inmediato en caso de fuga
- Monitorización ambiental física (temperatura, humedad) en el rack
- Monitorización de racks e integración con sistemas DCIM/NMS
Conexiones y controles
Todos los puertos, salidas y LEDs en la parte frontal y trasera de la PDU 4T, además del diagrama completo de conexiones y funciones de un vistazo.
La PDU 4T separa el lado de control y sensores del lado de potencia: en la parte frontal se encuentran los soportes de montaje en rack de 19", los 8 puertos de entrada analógica, LAN, USB, la ranura para módem y todos los LEDs de estado (funcionamiento, error, alarma, bus CAN, estado de salidas y relés), así como el sensor de temperatura integrado. En la parte trasera se encuentran las 4 salidas C13 conmutables, la entrada de alimentación (IEC C14) con fusible, la toma de tierra del chasis, la ranura de ampliación para batería, la alimentación de respaldo DC 12V, el botón de restablecimiento de fábrica, las conexiones de relé y contacto seco, los dos puertos CAN, la ranura para tarjeta SD, la ranura de ampliación Modbus RTU/OSDPv2 y el interruptor DIP para la recuperación del sistema.

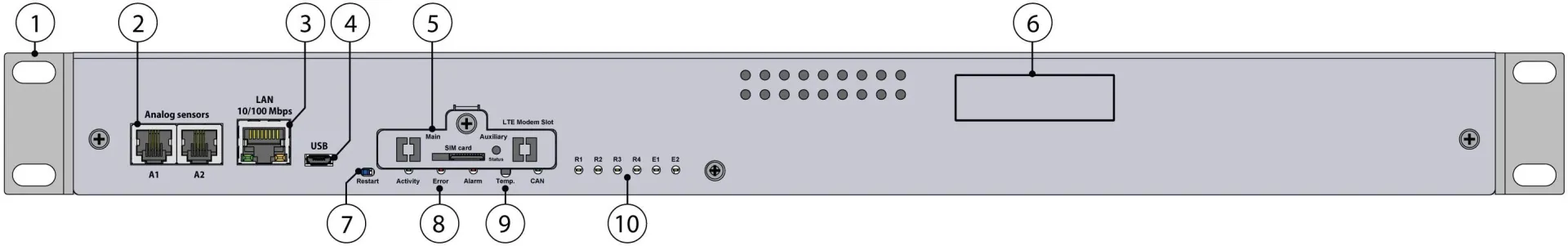

Vista frontal
Vista frontal: soportes de rack, sensores analógicos A1–A8, LAN, USB, ranura para módem, LEDs de estado, sensor de temperatura.
Soportes de montaje en rack 1U 19"
2× soportes para montar la PDU en una ranura de rack 1U de 19".
Sensores analógicos A1–A2
2× conectores RJ12 para sensores analógicos con detección automática (AutoSense).
Puerto LAN
Conexión Ethernet 10/100 Base-T. El LED naranja indica el tráfico de red y el LED verde el estado de la conexión (verde fijo = conectado, parpadeante = estableciendo conexión/arranque del sistema).
USB
Puerto Micro-USB – para grabación con cámara USB y memoria USB para registros del sistema y recuperación del sistema.
Ranura para módem
Alojamiento para un módem LTE opcional (disponible por separado) para la monitorización remota sin una red IP fija.
Espacio para etiqueta
Superficie para una etiqueta, por ejemplo, para identificar el sistema con su dirección IP.
Botón de reinicio
Manténgalo pulsado durante 2 segundos y suéltelo para reiniciar el sistema.
LEDs de estado Activity / Error / Alarm
Activity (verde) muestra el estado del sistema (funcionamiento: parpadeo a 2 Hz, actualización exitosa: parpadeo a 4 Hz). Error (rojo) indica errores y tráfico de datos: fijo en caso de error, parpadeo a 2 Hz en modo de actualización. Alarm es libremente programable a través de la interfaz web.
Sensor de temperatura
Sensor integrado con una precisión de ±1°C.
LEDs de CAN, salida y relé
CAN (verde) indica el estado del bus (parpadeo lento: sin conexión, parpadeo rápido: configuración en curso, luz fija: conectado). R1–R4 muestran el estado de conmutación de las 4 salidas C13, E1–E2 el estado de las salidas de relé de 12V/0,25A (LED encendido = salida activa).

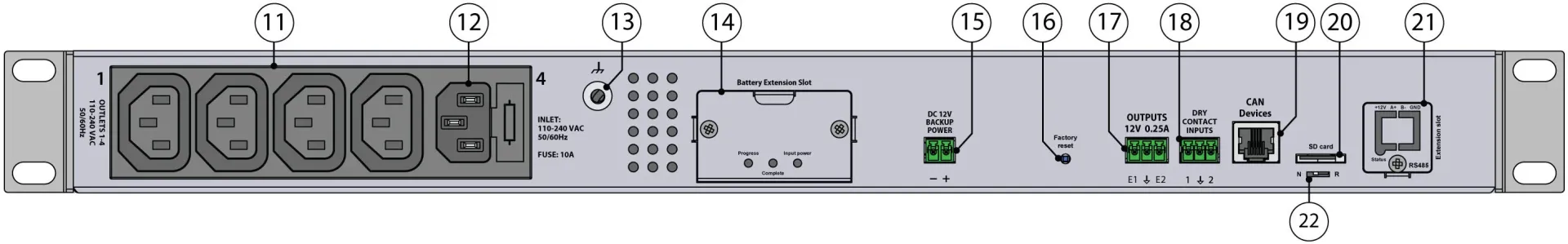

Vista trasera
Vista trasera: salidas C13, entrada de alimentación, toma de tierra del chasis, conexiones de relé y contacto seco, CAN, tarjeta SD, ranura de ampliación, interruptor DIP.
Salidas 1–4 (C13)
4× tomas C13, 110–240V AC, 50/60Hz, conmutables individualmente o en grupo.
Entrada de alimentación
Entrada C14, 110–240V AC, 50/60Hz, con fusible de 10A, 5×20mm.
Toma de tierra del chasis
Rosca M4. Mejora la inmunidad frente a interferencias de RF conducidas y radiadas.
Ranura de ampliación para batería
Alojamiento para una batería de reserva recargable o una batería de reserva de 9V (disponible por separado). Solo se puede instalar una ampliación.
DC 12V Backup Power
Conexión para la alimentación de respaldo.
Botón de restablecimiento de fábrica
Manténgalo pulsado más de 5 segundos: el LED Error comienza a parpadear, indicando el inicio del restablecimiento de fábrica. Tras 20–60 segundos, el dispositivo queda restablecido y vuelve a estar accesible en cuanto el LED Activity parpadea.
Salidas 12V / 0,25A
Salidas de borne (relé electrónico) para cada salida, con LEDs de estado propios (E1/E2) en el panel frontal.
Entradas de contacto seco 1–2
Entradas digitales (tipo IN), por ejemplo para contactos reed, sistemas de detección de incendios o SAI.
CAN 1 / CAN 0
Dos conectores digitales RJ12 para la conexión de sensores, ampliaciones y dispositivos CAN en un bus CAN; en cascada.
Tarjeta SD
Ranura para tarjeta microSD con mecanismo de expulsión – para almacenamiento de datos o recuperación del sistema.
Ranura de ampliación
Alojamiento para una ampliación Modbus/RTU o una ampliación de lector OSDPv2 (disponible por separado). Solo se puede instalar una de las dos ampliaciones a la vez.
Interruptor DIP (N–R)
Modo normal: interruptor hacia la izquierda (debe estar siempre en esta posición). Recuperación: interruptor hacia la derecha, carga la imagen limpia del sistema desde la tarjeta SD.

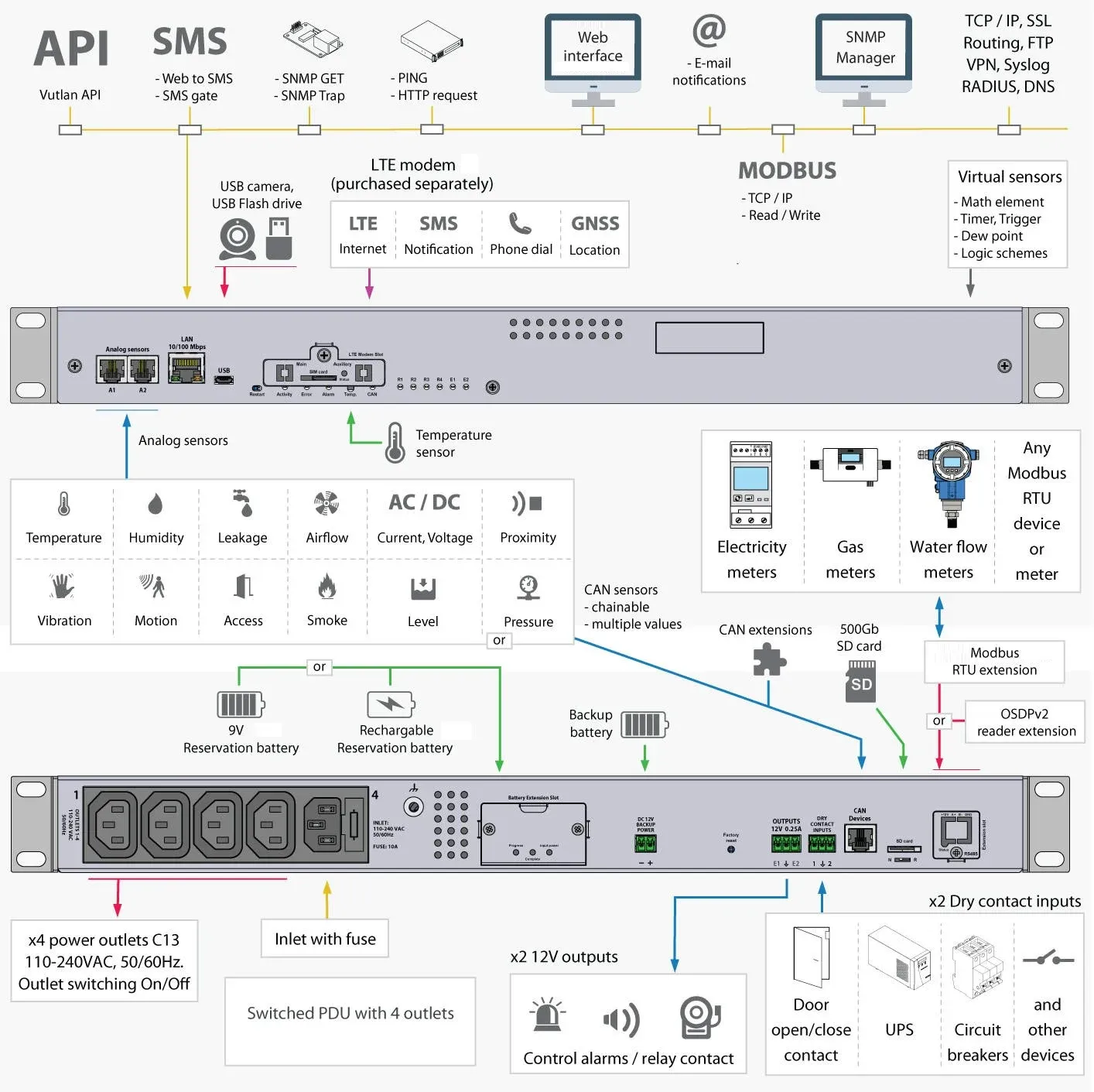

Diagrama de conexiones y funciones
Esquema completo de conexiones y funciones de todos los puertos, salidas y opciones de ampliación de la PDU 4T de un vistazo.
Qué incluye la entrega
Compruebe que el contenido de la entrega esté completo al recibirlo e informe de inmediato a su proveedor sobre cualquier
pieza faltante o dañada.
- Didactum PDU 4T1 unidad
- Cable de alimentación (IEC C14)1 unidad
- Bloque de terminales, 2 polos, 3,81 mm (respaldo DC)1 unidad
- Bloques de terminales para conexiones de relé/contacto1 unidad cada uno
- Soporte de montaje en carril DIN1 unidad
- Guía rápida1 unidad
Dimensiones en detalle
Datos técnicos
Gestión del dispositivo
| Gestión del dispositivo | Web, SNMP |
|---|---|
| Sensores físicos | CAN, analógico |
| Sensores virtuales (p. ej. Modbus TCP) | Sí |
Interfaz
| LAN | Ethernet 10/100 Mbit |
|---|---|
| Sistema operativo | Linux |
| Interfaz | Cualquier navegador |
| Memoria (RAM) | 128 MB |
| Velocidad de la CPU | 720 MHz |
| Núcleos de CPU totales | 2 |
| Reloj | Reloj integrado |
| Temporizador | Watchdog integrado |
| USB | 1× USB 2.0 Type-C |
Sensores y lógica
| Número máximo de sensores | 100 (sensores físicos, contactos secos, relés) |
|---|---|
| Número máximo de elementos | 700 (notificaciones, disparadores, temporizadores, lógica, sensores, contactos libres de potencial, SNMP Get/Trap, etc.) |
| Sensor de temperatura | ±1°C temperatura de la placa, integrado |
Red / soporte de protocolos
| Modo de puerta de enlace LTE | Opcional, mediante módem LTE disponible por separado |
|---|---|
| Protocolos de red | DHCP, HTTP, HTTPS, SNMP (v1/v2c/v3), SMTP, FTP, syslog, TLS |
| Modbus TCP/IP | Sí |
| Modbus RTU (RS-485) | Opcional, mediante módulo de ampliación |
| Ampliación de lector OSDPv2 | Opcional, mediante módulo de ampliación |
| VPN / SSL | Compatible |
| DynDNS, enrutamiento estático, RADIUS | Compatible |
Notificaciones
| Tipos de alerta | Correo electrónico, registro FTP, syslog, SMTP, SNMP traps, SMS (módem disponible por separado), web-to-SMS |
|---|---|
| N.º máx. de destinatarios de correo | 20 |
| N.º máx. de destinatarios de SMS | 20 |
| Función de ping | Función integrada de ping al servidor |
Alimentación
| Entrada de alimentación | IEC C14, 110–240V AC, 50/60Hz |
|---|---|
| Salidas / tomas | 4× C13, conmutables |
| Fusible | 10A |
| Medición de energía en las salidas | No |
| Terminal de entrada de reserva de energía | Alimentación de emergencia DC 12V, 3,81 mm, 2 polos |
| Consumo eléctrico mín. | 1 W |
| Consumo eléctrico máx. | 6 W |
Entradas/salidas
| Puerto analógico | 2 puertos integrados, ampliables mediante módulo de ampliación |
|---|---|
| Puerto CAN | 1 puerto, máx. 32 dispositivos |
| Entradas libres de potencial | 2 |
| Salidas libres de potencial máx. | 5 (contactos normalmente abiertos / salidas digitales) |
| Salidas de relé (12V / 0,25A) | 2 |
Soporte de vídeo
| Cámaras USB | 1 |
|---|---|
| Cámaras IP | hasta 4 (solo visualización) |
Almacenamiento y registros
| Ranura microSD | Hasta 512GB (SDXC), formateo FAT32 posible |
|---|---|
| Exportación por USB | Registros, datos de sensores, configuraciones |
| Envío de registros | Syslog, FTP, correo electrónico |
| N.º máx. de entradas de registro | 10.000 registros/día ≙ 27 años |
Mecánica y carcasa
| Montaje | Carril DIN, pared |
|---|---|
| Material de la carcasa | Plástico |
| Dimensiones (L × An × Al) | 440 × 44 × 80 mm |
| Peso | aprox. 1,85 kg |
| Toma de tierra externa del chasis | Sí |
Paneles de la interfaz web
| Panel de dashboard | Sí |
|---|---|
| Panel de estadísticas generales | Sí |
| Panel de árbol del sistema | Sí |
| Panel de entradas/salidas libres de potencial | Sí |
| Panel de cámara | Sí |
Preguntas frecuentes
¿Qué es la Didactum PDU 4T y para qué se utiliza?
La Didactum PDU 4T es una regleta de enchufes basada en IP, compatible con SNMPv1, SNMPv2c y SNMPv3, con 4 salidas C13 conmutables para armarios técnicos, de conmutación, de red y de servidores de 19". Se utiliza para el encendido/apagado remoto y el reinicio de servidores y equipos informáticos, como controlador de E/S para puertas, ventiladores, generadores y SAI, y para la monitorización ambiental física en el rack.
¿Cuántas salidas tiene la PDU 4T y cómo se conmutan?
La PDU ofrece 4 salidas C13 conmutables, que pueden conmutarse individualmente o en grupo de forma manual a través de la interfaz web, mediante un comando SNMP o automáticamente a través de sensores conectados (por ejemplo, en caso de sobretemperatura o cuando el SAI pasa a funcionamiento con batería).
¿Qué sensores se pueden conectar a la PDU 4T?
La PDU 4T dispone de 2 puertos de sensores analógicos directamente en el dispositivo y puede ampliarse mediante el bus CAN con hasta 32 dispositivos adicionales, entre ellos sensores de temperatura, humedad, humo, puerta y agua. En total, se pueden gestionar simultáneamente hasta 100 sensores físicos, contactos y relés.
¿Cómo se envían las alarmas y notificaciones?
La PDU 4T ofrece notificaciones por correo electrónico a hasta 20 destinatarios, envío de SMS (opcional mediante módem LTE) a hasta 20 destinatarios, SNMP traps para sistemas de gestión de redes, así como transmisión por syslog y FTP. Además, se pueden conectar sirenas externas o luces intermitentes a través de las salidas de relé de 12V.
¿Se puede controlar la PDU 4T de forma remota mediante SMS?
Sí. Con el módem LTE opcional, las salidas C13 conectadas pueden encenderse y apagarse mediante comando SMS incluso durante un fallo de red o DSL. Cada comando de conmutación es confirmado por la PDU mediante SMS, de forma que la ejecución queda confirmada de manera fiable.
¿Qué función cumplen la ranura para módem y la ranura de ampliación?
La ranura para módem aloja un módem LTE opcional disponible por separado y permite la monitorización remota y los comandos SMS remotos sin una red IP fija. La ranura de ampliación aloja, a elección, una ampliación Modbus/RTU o una ampliación de lector OSDPv2; solo se puede instalar uno de los dos módulos a la vez.
¿Se puede integrar la PDU 4T en sistemas de monitorización existentes?
Sí. La PDU 4T admite SNMP v1/v2c/v3, así como Modbus TCP/IP y, mediante módulos de ampliación, Modbus RTU y OSDPv2. Puede integrarse en plataformas habituales como Nagios XI, check_MK, Naemon, PRTG, Shinken o Zabbix; los plugins para Nagios y los archivos MIB están incluidos en el contenido de la entrega.
¿Preguntas sobre la PDU 4T?
Nuestro equipo de soporte en Alemania le asesora de forma gratuita sobre la selección, configuración y sensores.
Alcance de suministro
- 1 x dispositivo de monitorización Didactum PDU 4T
- 1 x EU Schuko C13 0. 75 мм2 230V 10A cable
- 1 x cable UTP 3m
- 1 x cable adaptador Micro USB-C OTG
- 1 x clavija de conector 3 pines, 3,81 mm
- 1 x clavija de conector 3 pines, 3,5 mm
- 2 x soportes para rack de 19"
- 6 x tornillos Phillips de cabeza plana M3 x 8 mm
- 4 x pies de goma autoadhesivos
- 1 x guía de inicio rápido
Información del fabricante:
Didactum® Security GmbH
Im Mühlenfeld 4
48163 Münster
Alemania
Teléfono: (+49) 2501 92 90 160
Correo electrónico: info@didactum-security.de
