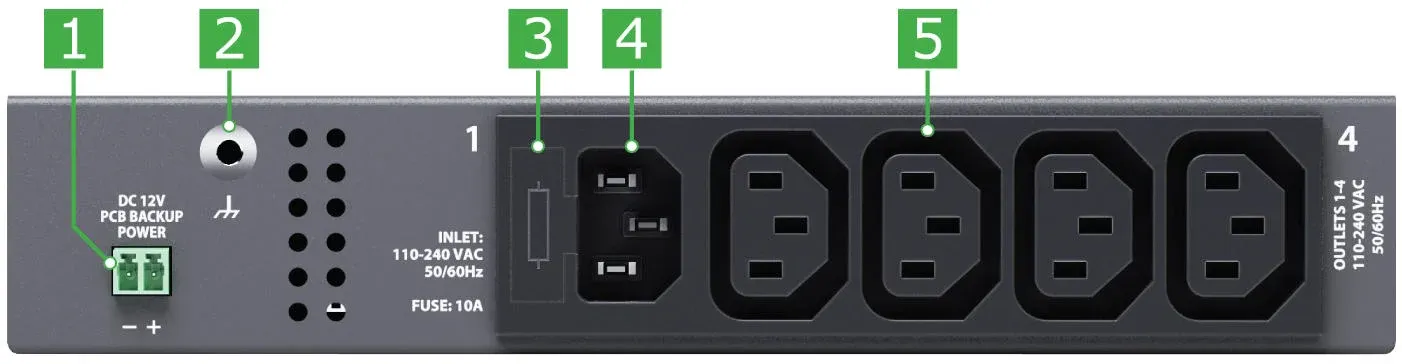

Funciones:

1. DC 12V POWER - Mantiene la placa funcionando y permite enviar notificaciones de alarma cuando la entrada principal C14 pierde la alimentación.

2. Conexión a tierra del chasis - Conexión a tierra del chasis, rosca M4.

Mejora la inmunidad del equipo contra interferencias RF conducidas y radiadas. Por favor, contacte a un electricista profesional antes de conectar.

3. FUSIBLE DE ENTRADA - 10A 5x20mm

4. ENTRADA - Entrada C14, 110-240V AC, 50/60Hz, fusible 10A 5x20mm

5. TOMAS 1-4 - x4 tomas C13 110-240V AC, 50/60 Hz.

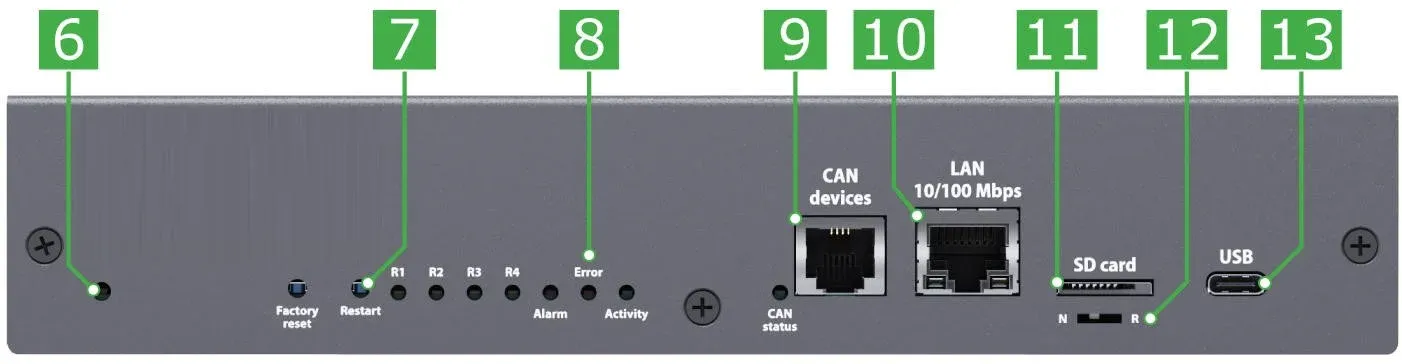

6. SENSOR DE TEMPERATURA - Precisión +/- 1 °C

7a. Restablecimiento de fábrica - Restablece la configuración a los valores predeterminados de fábrica.

Mantén presionado el botón durante más de 5 segundos. El LED ERR comienza a parpadear. Esto indica que se ha iniciado el restablecimiento de fábrica. Espera entre 20-60 segundos hasta que el sistema se reinicie.
El LED ACT comienza a parpadear una vez que el sistema se ha reiniciado. El dispositivo ya está accesible.

7b. Reinicio - El botón reinicia el dispositivo. Mantén presionado el botón durante 2 segundos y luego suéltalo; el sistema se reiniciará.

8a. R1, R2, R3, R4 - Indicadores LED para el estado de las x4 tomas C13.

• LED ENCENDIDO (naranja) - el relé está ENCENDIDO (el estado inicial puede ser configurado).

• LED APAGADO (apagado) - la salida está APAGADA (el estado inicial puede ser configurado).

8b. LED: ALARMA - El LED puede ser programado vía la interfaz de usuario para indicar alarmas.

8c. LED: ERR - LED rojo indica errores y tráfico.

• Modo de operación del dispositivo: si todo está normal, el LED está apagado; si no, se mantiene encendido.

• Modo de actualización de software: parpadea a una frecuencia de 2 veces por segundo;

8d. LED: ACT - LED verde muestra el estado del sistema del dispositivo,

• Modo de operación del dispositivo: parpadea a una frecuencia de 2 veces por segundo;

• Finalización exitosa del proceso de actualización de software: parpadea a una frecuencia de 4 veces por segundo;

9. CAN - Conector digital RJ12 6P4C para conectar sensores/extensiones/dispositivos CAN a un bus CAN.

Los módulos pueden conectarse en serie.

• LED: CAN - LED verde indica el estado del bus CAN.

• LED parpadea lentamente - no hay nada conectado

• LED parpadea rápidamente - configuración en progreso

• LED encendido permanentemente - conectado a dispositivos CAN

10. Puerto LAN - Puerto Ethernet 10/100 Base-T que proporciona conexión Ethernet.

• LED naranja - el LED naranja indica tráfico de red en el puerto Ethernet.

• LED verde - LED verde para el puerto Ethernet. Indica tráfico de red. Parpadea en verde durante el arranque del sistema. Muestra el estado de la conexión (luz verde fija - conexión establecida, verde parpadeante - intentando conectar).

11. Tarjeta SD - Ranura para tarjeta MicroSD con mecanismo de expulsión. Se necesita la tarjeta para almacenamiento de datos o "recuperación del sistema".

12. Interruptor DIP N… R

• Modo normal: el interruptor está en la posición izquierda ←. El interruptor siempre debe estar en esta posición.

• Recuperación del dispositivo: el interruptor está en la posición derecha →. Se utiliza para cargar la imagen limpia del sistema desde la tarjeta SD.

13. USB - Puerto Micro-USB 2.0 usado para grabación con cámara USB, memoria USB para registros del sistema y recuperación del sistema.

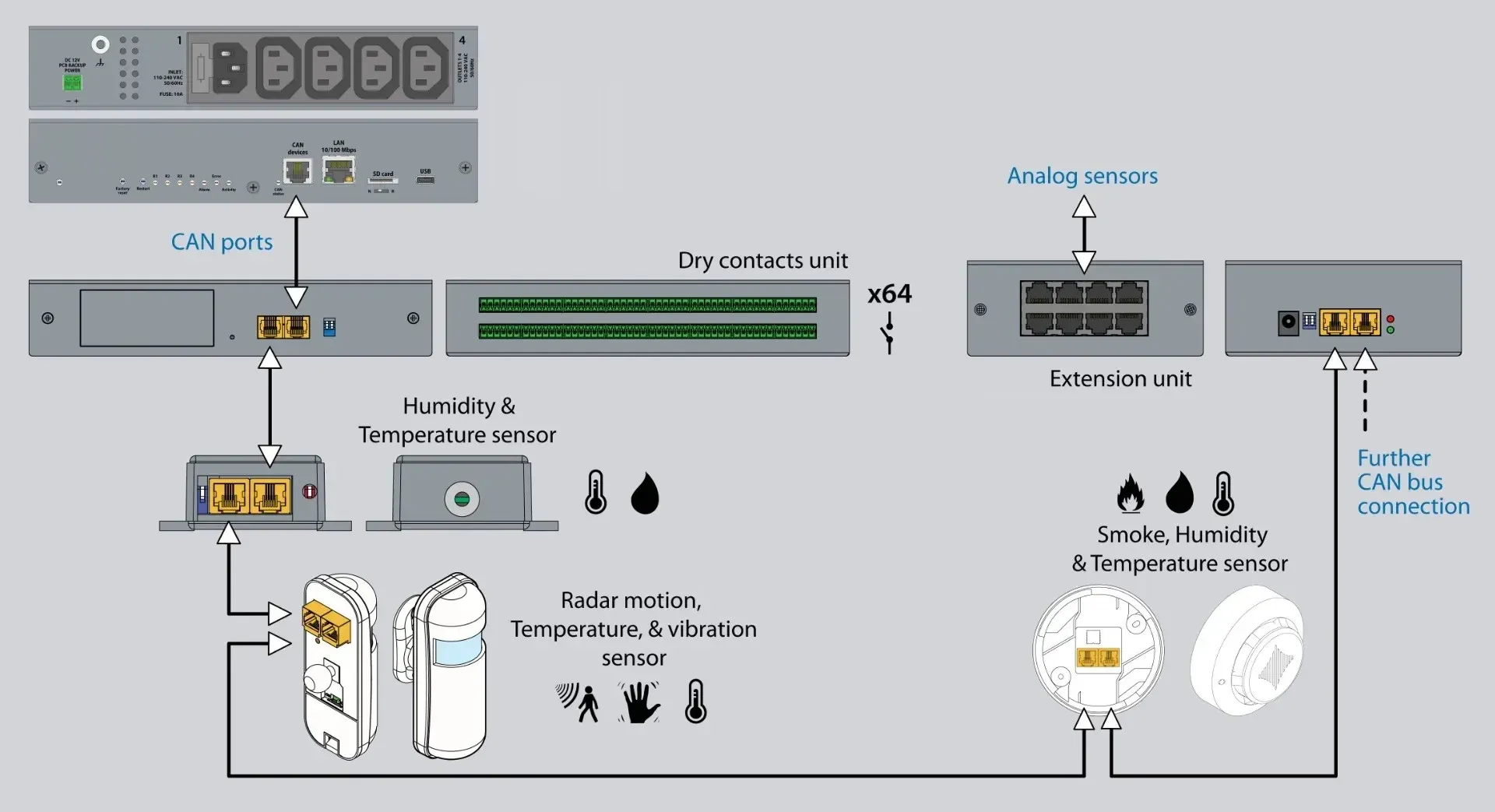

Vista general de las conexiones:

Dimensiones:

Áreas de aplicación

La interfaz web ofrece a los usuarios una plataforma potente e intuitiva para gestionar y supervisar el dispositivo, las tomas de corriente y los sensores. Es fácil de usar y al mismo tiempo proporciona funciones avanzadas para el control en tiempo real y la automatización.

La interfaz de usuario web está integrada en cada PDU Didactum y se puede acceder a ella mediante una dirección IP.

Funciones principales:

• Gestión, supervisión y conmutación de tomas: Control sencillo de las tomas, supervisión de valores y activación o desactivación manual de las tomas o mediante esquemas lógicos.

• Vista del panel de control: Los usuarios pueden supervisar datos en tiempo real de parámetros de tomas, sensores y dispositivos, lo que proporciona información inmediata sobre las condiciones ambientales, sistemas energéticos y otros parámetros críticos.

• Alarmas y notificaciones personalizables: Las alarmas se pueden configurar para activar notificaciones por correo electrónico, trampa SNMP, solicitud HTTP o web-to-SMS.

• Esquemas lógicos: La interfaz permite a los usuarios crear esquemas de automatización lógica para automatizar acciones basadas en disparadores específicos (por ejemplo, reinicio de un servidor en respuesta a un PING).

• Datos históricos y registros: Acceso a registros detallados de eventos y datos de sensores que ayudan en auditorías del sistema, análisis de rendimiento y resolución de problemas.

• Acceso multiusuario: Proporciona varios niveles de permisos para múltiples usuarios, asegurando una gestión segura y organizada en equipo.

• Gestión remota: La interfaz web es accesible de forma remota, permitiendo a los usuarios gestionar y supervisar sistemas desde cualquier lugar.

• Optimizada para dispositivos móviles: La interfaz web está optimizada para dispositivos móviles y tabletas y puede ser visualizada y controlada desde cualquier navegador móvil.
