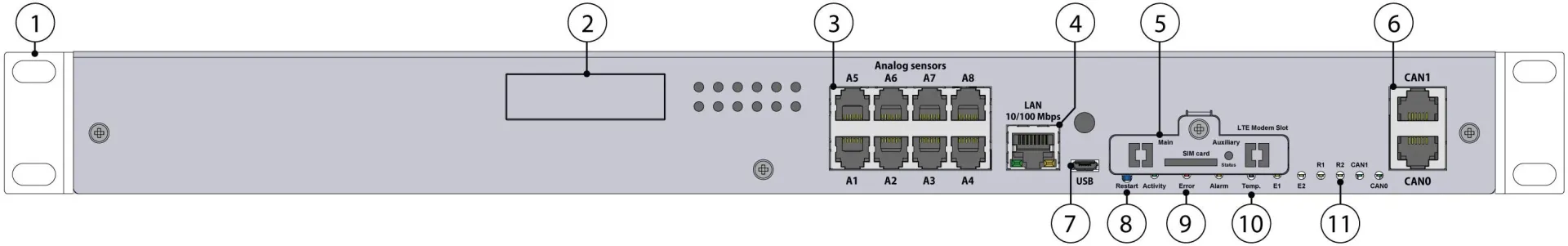

Funciones:

1. Montajes de 19 pulgadas – 2 piezas para montar en una ranura de rack 1U de 19".

2. Área para etiqueta – Área para una etiqueta, que puede ser usada por el usuario para colocar un identificador del sistema (por ejemplo, una dirección IP).

3. Sensores analógicos: A1..A8 – 8 entradas RJ12 para sensores analógicos con detección automática.

4. Puerto LAN – Puerto Ethernet 10/100 Base-T para conexión Ethernet.

• LED naranja – LED naranja para el puerto Ethernet. Indica tráfico de red.

• LED verde – LED verde para el puerto Ethernet. Indica tráfico de red.

• Parpadea verde durante el inicio del sistema. Indica el estado de la conexión (verde constante – conexión establecida, parpadeando – intentando conectar).

5. Ranura para módem – Se puede insertar un módem LTE en esta ranura.

• Este módem debe pedirse por separado.

6. CAN 1 / CAN 0 – 2 puertos RJ12 para conectar sensores/extensiones/dispositivos CAN al bus CAN.

• Los módulos conectados pueden encadenarse.

• LED: CAN – LED verde que muestra el estado del bus CAN.

• Parpadeo lento – nada conectado

• Parpadeo rápido – configuración en curso

• Luz fija – conexión establecida con dispositivos CAN

7. USB – Puerto Micro-USB para grabadora de cámara USB, memoria USB para registros del sistema y recuperación del sistema.

8. Reinicio – El botón reinicia el dispositivo. Mantén pulsado el botón durante 2 segundos y suéltalo, el sistema se reiniciará.

9.1 Actividad – LED verde muestra el estado del sistema del dispositivo:

• Modo operativo del dispositivo: frecuencia de parpadeo 2 veces por segundo;

• Actualización de software exitosa: frecuencia de parpadeo 4 veces por segundo;

9.2 Error – LED rojo indica errores y tráfico de red.

• Modo operativo: si todo está normal, el LED está apagado; de lo contrario, está encendido constantemente.

• Actualización de software: frecuencia de parpadeo 2 veces por segundo;

9.3 Alarma – El LED puede programarse desde la interfaz de usuario para mostrar alarmas.

10. SENSOR DE TEMPERATURA – Precisión +/- 1 °C.

11.1 E1, E2 – Indicadores LED de estado para salidas de relé 12V 0,25A.

11.2 R1, R2 – Indicadores LED de estado para 2 relés NC/NO/COM.

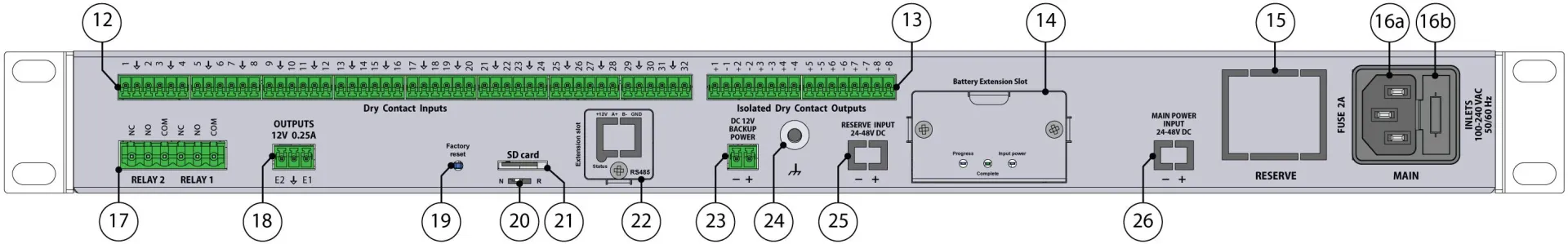

12. ENTRADAS DE CONTACTO SECO 1...32 – Entradas para contactos potencialmente libres (Tipo IN).

13. SALIDAS DE CONTACTO SECO AISLADAS 1...8 – Salidas para contactos potencialmente libres 24VDC / 15mA (Tipo OUT).

14. Ranura para expansión de batería – Ranura para batería recargable de reserva o batería de reserva de 9V.

• Sólo se puede instalar una expansión. Cada expansión debe pedirse por separado.

15. RESERVA – Conexión de alimentación de reserva. 100-240VAC, 50/60Hz, fusible 2A, fusible 5x20mm, tipo C14.

16. PRINCIPAL – Conexión de alimentación. 100-240VAC, 50/60Hz, fusible 2A, fusible 5x20mm, tipo C14.

17. Relé 1, Relé 2 – Conexiones de relés de potencia NC/NO/COM.

• LED ENCENDIDO (naranja) – relé activo (estado inicial configurable).

• LED APAGADO (naranja) – salida desactivada (estado inicial configurable).

18. SALIDAS 12V 0,25A – Salidas de relé electrónico 12V 0,25A (por cada salida). Indicadores LED ubicados en el panel frontal.

• LED ENCENDIDO (naranja) – salida activa (estado inicial configurable).

• LED APAGADO (naranja) – salida desactivada (estado inicial configurable).

19. Restablecimiento de fábrica – Restablece la configuración a los valores predeterminados de fábrica.

• Mantén pulsado el botón durante más de 5 segundos. El LED de "Error" comienza a parpadear – esto indica que ha comenzado el restablecimiento de fábrica. Espera 20–60 segundos hasta que el sistema se reinicie.

• El LED de "Actividad" parpadea cuando el reinicio ha finalizado. El dispositivo ya está accesible.

20. Interruptor DIP N - R para diferentes modos del sistema.

• Operación normal: interruptor hacia la izquierda ←. Esta posición es estándar.

• Recuperación: interruptor hacia la derecha →. Carga una imagen limpia del sistema desde la tarjeta SD. Ver manual "Recuperación del dispositivo".

21. Tarjeta SD – Ranura para tarjeta MicroSD con mecanismo de expulsión. La tarjeta es necesaria para almacenamiento de datos o para "recuperación del sistema".

22. Ranura de expansión – Sólo se puede instalar una de las dos expansiones: extensión Modbus RTU o extensión lector OSDP v2. Debe pedirse por separado.

23. FUENTE DE ENERGÍA DE RESPALDO DC 12V – Tercera opción de fuente de energía de emergencia. La placa de circuito tiene tres líneas de alimentación.

24. Conexión a tierra del chasis – Conexión a tierra del chasis, rosca M4.

• Aumenta la inmunidad contra interferencias RF conducidas y radiadas. Por favor, contacte a un electricista antes de conectar.

25. ENTRADA DE RESERVA 24-48V – Conexión de alimentación de reserva. 24-48V DC, conector 5,08mm 2EDGK, 18-72VDC a 12VDC/0,84A.

26. ENTRADA PRINCIPAL 24-48V DC – Opción opcional para pedido en determinados dispositivos.

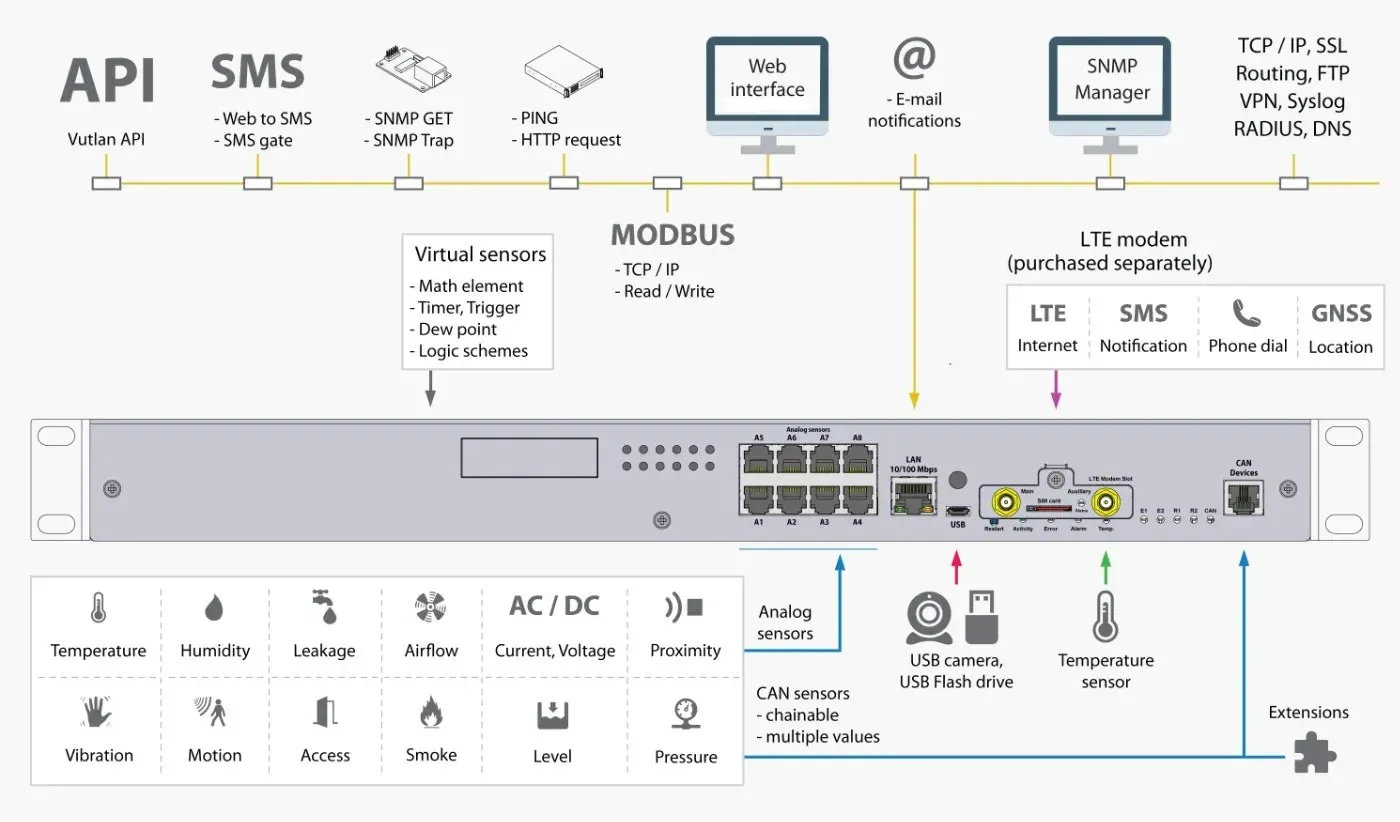

Vista general de las conexiones:

Dimensiones:

Áreas de aplicación

El Sistema de Monitorización Didactum 550T / Sistema de Monitorización para Centros de Datos es mucho más que una simple herramienta de supervisión: es un socio poderoso que eleva las operaciones de tu centro de datos a un nuevo nivel. Utiliza sus funciones para crear una infraestructura más resiliente, eficiente y segura. ¡Con el Sistema de Monitorización Didactum 550T no solo mantienes una visión general, sino que tomas el control total de tu entorno!

• Fortalecimiento de la integridad de los datos: En entornos sensibles como instituciones financieras y proveedores de la nube, el Sistema de Monitorización Didactum 550T actúa como la primera línea de defensa contra la pérdida de datos. Mediante la supervisión continua de las condiciones ambientales, asegura que los servidores funcionen en condiciones óptimas y protege los datos sensibles contra daños causados por sobrecalentamiento o humedad.

• Automatización inteligente en instalaciones de TI: Integra el Sistema de Monitorización Didactum 550T en los sistemas de automatización de tu instalación para crear un entorno realmente inteligente. Puede automatizar sistemas de refrigeración, activar alarmas o controlar puertas de acceso, todo basado en datos en tiempo real, posibilitando una gestión fluida y sin interrupciones del centro de datos.

• Prevención de desastres: Implementa el Sistema de Monitorización Didactum 550T como parte de un plan de emergencia integral. Su capacidad para enviar notificaciones inmediatas en caso de alarma de humo o agua permite respuestas rápidas y puede evitar miles en costes por daños a equipos y tiempos de inactividad.

• Optimización de la eficiencia energética: Usa el Sistema de Monitorización Didactum 550T para vigilar y analizar el consumo energético. Al rastrear las fluctuaciones de flujo de aire y temperatura, puedes ajustar dinámicamente los sistemas de refrigeración, reducir costes energéticos y minimizar simultáneamente tu huella de carbono, sin comprometer el rendimiento.

• Cumplimiento normativo: Para industrias con estrictas regulaciones como la sanitaria y financiera, el Sistema de Monitorización Didactum 550T facilita el cumplimiento de los estándares de supervisión ambiental. Con sus detalladas capacidades de registro, proporciona todos los datos necesarios para auditorías y asegura el cumplimiento de todos los requisitos regulatorios.

• Supervisión y gestión remota: Con su funcionalidad de módem LTE, el Sistema de Monitorización Didactum 550T ofrece acceso remoto ilimitado a los sistemas de supervisión, convirtiéndolo en una herramienta indispensable para centros de datos con ubicaciones distribuidas. Los administradores pueden supervisar múltiples sitios desde una única interfaz y garantizar que ningún evento crítico pase desapercibido.

• Gestión integral de eventos: Aprovecha el Sistema de Monitorización Didactum 550T para implementar estrategias avanzadas de gestión de eventos. Al vincular distintos sensores y crear esquemas lógicos complejos, puedes desarrollar respuestas personalizadas a cambios ambientales específicos que mejoran la seguridad operativa y minimizan el esfuerzo manual.
