Didactum PDU 8T
Descripción general del dispositivo, las conexiones y los datos técnicos de la Didactum PDU 8T – la regleta de enchufes conmutable con 8 salidas C13, conexión SNMP, entradas de sensores integradas y módem LTE opcional para racks técnicos, de conmutación y de servidores de 19".
Lo que distingue a la PDU 8T
Distribución de energía conmutable con monitoreo de sensores integrado – para la protección específica y el control remoto de equipos de TI.
8 salidas C13 conmutables
Conmutables individualmente o en grupo, de forma manual, por SNMP o controladas por sensores.
Hasta 100 sensores
8 puertos analógicos directamente en el dispositivo, ampliables a través del bus CAN hasta 32 dispositivos.
Alertas en tiempo real
Por correo electrónico, SMS, SNMP trap, syslog o mediante una sirena conectada.
Basado en web y SNMP
Compatible con Zabbix, PRTG, Nagios y Check_MK, sin necesidad de software adicional.
Control de E/S
Control adicional de puertas, ventiladores, generadores, SAI e interruptores de protección.
Escalable
Hasta 700 elementos – notificaciones, disparadores, temporizadores, esquemas lógicos.
Módem LTE y SMS
Módem LTE opcional para monitoreo remoto y encendido/apagado mediante comando SMS.
Videovigilancia
Cámara USB opcional, además de visualización de hasta 4 cámaras IP en la interfaz web.
Fabricado en la UE
Soportes de montaje en rack de 19" incluidos, soporte técnico en alemán incluido.
Ejemplos de aplicación típicos
- Encendido y apagado remoto de servidores y equipos de TI
- Reinicio de sistemas PC, servidores y almacenamiento que no responden
- Gestión fuera de banda mediante comando remoto por SMS (se requiere módem LTE)
- Apagado automático de sistemas sensibles al calor en caso de sobretemperatura en el rack
- Apagado inmediato de consumidores durante el funcionamiento con batería del SAI
- Protección contra daños por agua mediante corte inmediato de energía en caso de fuga
- Monitoreo físico del entorno (temperatura, humedad) en el rack
- Monitoreo de racks e integración con sistemas DCIM/NMS
Conexiones y elementos de control
Todos los puertos, salidas y LEDs de la parte frontal y trasera de la PDU 8T, así como el diagrama completo de conexiones y funciones de un vistazo.
La PDU 8T separa el lado de control y sensores del lado de potencia: en la parte frontal se encuentran los soportes de montaje en rack de 19", las 2 entradas de sensores analógicos, LAN, USB, la ranura para módem y todos los LEDs de estado (funcionamiento, error, alarma, bus CAN, estado de relés y de salidas). En la parte trasera se encuentran las 8 salidas conmutables C13, la entrada de alimentación (IEC C20) con fusible, las conexiones de relé y contacto seco, las dos conexiones CAN, la ranura para tarjeta SD, la ranura de expansión Modbus RTU/OSDPv2, la puesta a tierra de la carcasa, la alimentación de respaldo DC 12V, el sensor de temperatura integrado, los botones de reinicio/restablecimiento de fábrica y el interruptor DIP para la recuperación del sistema.
Vista frontal

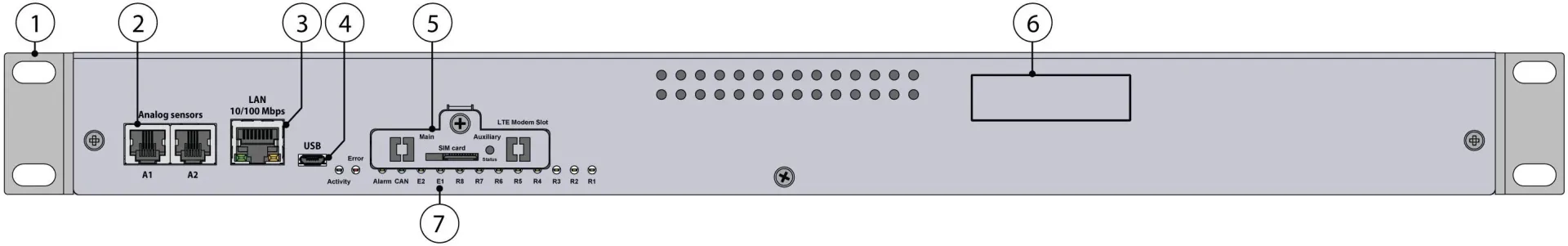

Vista frontal: soportes de montaje en rack, sensores analógicos A1–A2, LAN, USB, ranura para módem, LEDs de estado.
Soportes de montaje en rack 1U 19"
2× soportes para el montaje de la PDU en una ranura de rack de 19" 1U.
Sensores analógicos A1–A2
2× conectores RJ12 para sensores analógicos con detección automática (AutoSense).
Puerto LAN
Conexión Ethernet 10/100/1000 Base-T. El LED naranja indica el tráfico de red, el LED verde indica el estado de la conexión (verde fijo = conectado, parpadeando = estableciendo conexión/inicio del sistema).
USB
Puerto Micro-USB – para grabación con cámara USB y unidades flash USB para registros del sistema y recuperación del sistema.
Ranura para módem
Alojamiento para un módem LTE opcional (disponible por separado) para el monitoreo remoto sin una red IP fija.
Espacio para etiqueta
Superficie para una etiqueta, p. ej., para identificar el sistema con la dirección IP.
LEDs de estado (Activity, Error, Alarm, CAN, E1/E2, R1–R8)
Activity (verde) indica el estado del sistema (funcionamiento: parpadeo de 2 Hz, actualización exitosa: parpadeo de 4 Hz). Error (rojo) indica fallos y tráfico de datos. Alarm es libremente programable a través de la interfaz web. CAN (verde) indica el estado del bus. E1/E2 indican el estado de las salidas de relé de 12V/0,25A, R1–R8 el estado de conmutación de las 8 salidas C13.
Vista trasera

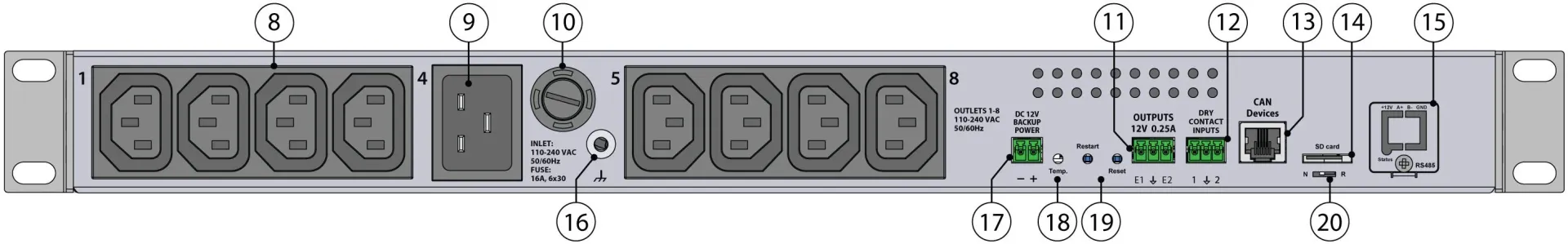

Vista trasera: salidas C13, entrada de alimentación, conexiones de relé y contacto seco, CAN, tarjeta SD, ranura de expansión, puesta a tierra de la carcasa, sensor de temperatura, interruptor DIP.
Salidas 1–8 (C13)
8× tomas C13, 110–240V AC, 50/60 Hz, conmutables individualmente o en grupo.
Entrada de alimentación (Inlet)
Entrada C20, 110–240V AC, 50/60 Hz.
Fusible de entrada
Fusible de 16A para proteger la PDU y los consumidores conectados.
Salidas 12V / 0,25A
Salidas de terminal (relé electrónico) para cada salida, con LEDs de estado propios (E1/E2) en el panel frontal.
Entradas de contacto seco 1–2
Entradas digitales (tipo IN), p. ej., para contactos reed, sistemas de detección de incendios o SAI.
CAN
Un conector digital RJ12 para la conexión de sensores, ampliaciones y dispositivos CAN a un bus CAN; en cascada.
Tarjeta SD
Ranura para tarjeta microSD con mecanismo de expulsión – para almacenamiento de datos o recuperación del sistema.
Ranura de expansión
Alojamiento para un módulo de expansión Modbus/RTU o un lector OSDPv2 (disponible por separado). Solo se puede instalar una de las dos ampliaciones a la vez.
Puesta a tierra de la carcasa
Rosca M4. Mejora la inmunidad frente a interferencias de RF conducidas y radiadas; la conexión debe ser realizada por un electricista cualificado.
Alimentación de respaldo DC 12V
Conexión para la alimentación de respaldo.
Sensor de temperatura
Sensor integrado con una precisión de ±1 °C.
Botón de reinicio / restablecimiento de fábrica
Reinicio: mantener pulsado durante 2 segundos y soltar para reiniciar el sistema. Restablecimiento de fábrica: mantener pulsado más de 5 segundos – el LED Error comienza a parpadear; después de 20–60 segundos el dispositivo se restablece y vuelve a estar disponible en cuanto el LED Activity parpadea.
Interruptor DIP (N–R)
Modo normal: interruptor hacia la izquierda (siempre debe estar en esta posición). Recuperación: interruptor hacia la derecha, carga la imagen limpia del sistema desde la tarjeta SD.
Diagrama de conexiones y funciones

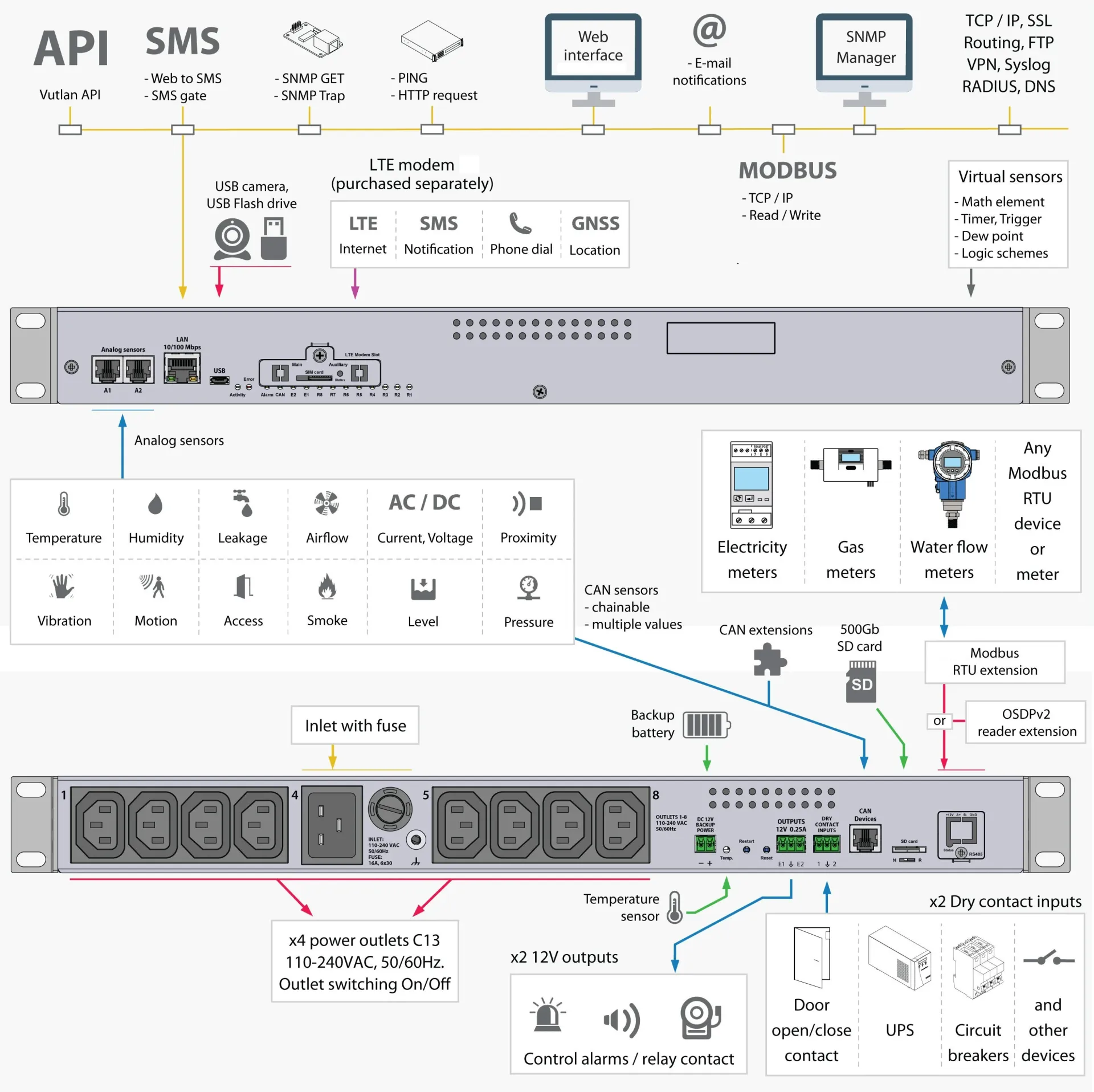

Esquema completo de conexiones y funciones de todos los puertos, salidas y opciones de expansión de la PDU 8T de un vistazo.
Qué incluye la entrega
Compruebe que el contenido de la entrega esté completo al recibirlo y notifique de inmediato a su proveedor cualquier pieza faltante o dañada.
- Dispositivo de monitoreo Didactum PDU 8T1 unidad
- Cable Schuko-C13 UE, 0,75 mm², 230V, 10A1 unidad
- Cable de alimentación IEC C13 (hembra) a IEC C14 (macho)1 unidad
- Cable de conexión RJ-45 (LAN/Ethernet), 3 m1 unidad
- Cable adaptador Micro-USB a USB1 unidad
- Conector, 3 polos, 3,81 mm1 unidad
- Conector, 3 polos, 3,5 mm1 unidad
- Conector, 2 polos, 3,81 mm1 unidad
- Soportes de montaje en rack de 19"2 unidades
- Tornillos Phillips de cabeza plana, M3 × 8 mm6 unidades
- Pies de goma autoadhesivos4 unidades
- Guía rápida1 unidad
Dimensiones en detalle
Datos técnicos
Gestión del dispositivo
| Gestión del dispositivo | Web, SNMP |
|---|---|
| Sensores físicos | CAN, analógico |
| Sensores virtuales (p. ej. Modbus TCP) | Sí |
Interfaz
| LAN | Ethernet 10/100 Mbit |
|---|---|
| Sistema operativo | Linux |
| Interfaz | Cualquier navegador |
| Memoria (RAM) | 128 MB |
| Velocidad de CPU | 720 MHz |
| Núcleos de CPU totales | 2 |
| Reloj | Reloj integrado |
| Temporizador | Watchdog integrado |
| USB | 1× USB 2.0 Type-C |
Sensórica y lógica
| N.º máx. de sensores | 100 (sensores físicos, contactos secos, relés) |
|---|---|
| N.º máx. de elementos | 700 (notificaciones, disparadores, temporizadores, lógica, sensores, contactos secos, SNMP Get/Trap, etc.) |
| Sensor de temperatura | ±1 °C temperatura de la placa, integrado |
Red / soporte de protocolos
| Modo pasarela LTE | Opcional, mediante módem LTE disponible por separado |
|---|---|
| Protocolos de red | DHCP, HTTP, HTTPS, SNMP (v1/v2c/v3), SMTP, FTP, Syslog, TLS |
| Modbus TCP/IP | Sí |
| Modbus RTU (RS-485) | Opcional, mediante módulo de expansión |
| Ampliación de lector OSDPv2 | Opcional, mediante módulo de expansión |
| VPN / SSL | Compatible |
| DynDNS, enrutamiento estático, RADIUS | Compatible |
Notificaciones
| Tipos de alarma | Correo electrónico, log FTP, syslog, SMTP, SNMP traps, SMS (módem disponible por separado), web a SMS |
|---|---|
| N.º máx. de destinatarios de correo | 20 |
| N.º máx. de destinatarios de SMS | 20 |
| Función de ping | Función integrada de ping al servidor |
Alimentación eléctrica
| Entrada | IEC C20, 110–240V AC, 50/60 Hz |
|---|---|
| Salidas / tomas | 8× C13, conmutables |
| Fusible | 16 A (PTC) |
| Medición de potencia en las salidas | No |
| Terminal de entrada de reserva de energía | Alimentación de emergencia DC 12V, 3,81 mm, 2 polos |
| Consumo mín. de energía | 1 W |
| Consumo máx. de energía | 6 W |
Entradas/salidas
| Puerto analógico | 2 puertos integrados (A1–A2), ampliables mediante bus CAN |
|---|---|
| Puerto CAN | 1 puerto, máx. 32 dispositivos |
| Entradas de contacto seco | 2 |
| Salidas máx. de contacto seco | 5 (contactos de cierre / salidas digitales) |
| Salidas de relé (12V / 0,25A) | 2 |
Soporte de video
| Cámaras USB | 1 |
|---|---|
| Cámaras IP | hasta 4 (solo visualización) |
Almacenamiento y registros
| Ranura MicroSD | Hasta 512 GB (SDXC), formato FAT32 posible |
|---|---|
| Exportación USB | Registros, datos de sensores, configuración |
| Envío de registros | Syslog, FTP, correo electrónico |
| N.º máx. de archivos de registro | 10.000 registros/día ≙ 27 años |
Mecánica y carcasa
| Montaje | Rack de 19" (1U), soportes incluidos |
|---|---|
| Material de la carcasa | Plástico |
| Dimensiones (L × A × A) | 440 × 44 × 107 mm |
| Peso | aprox. 2,38 kg |
| Puesta a tierra externa de la carcasa | Sí |
Paneles de la interfaz web
| Panel de control (dashboard) | Sí |
|---|---|
| Panel de estadísticas generales | Sí |
| Panel de árbol del sistema | Sí |
| Panel de salidas/entradas de contacto seco | Sí |
| Panel de cámara | Sí |
Preguntas frecuentes
¿Qué es la Didactum PDU 8T y para qué se utiliza?
La Didactum PDU 8T es una regleta de enchufes basada en IP, compatible con SNMPv1, SNMPv2c y SNMPv3, con 8 salidas C13 conmutables para racks técnicos, de conmutación, de red y de servidores de 19". Se utiliza para el encendido/apagado remoto y el reinicio de servidores y equipos de TI, como controlador de E/S para puertas, ventiladores, generadores y SAI, así como para el monitoreo físico del entorno en el rack.
¿Cuántas salidas tiene la PDU 8T y cómo se conmutan?
La PDU ofrece 8 salidas C13 conmutables, que pueden activarse individualmente o en grupo de forma manual a través de la interfaz web, mediante un comando SNMP o automáticamente a través de los sensores conectados (p. ej., en caso de sobretemperatura o funcionamiento con batería del SAI).
¿Qué sensores se pueden conectar a la PDU 8T?
La PDU 8T dispone de 2 puertos de sensores analógicos (A1–A2) directamente en el dispositivo y puede ampliarse a través del bus CAN hasta 32 dispositivos adicionales, entre ellos sensores de temperatura, humedad, humo, puerta y agua. En total, se pueden gestionar simultáneamente hasta 100 sensores físicos, contactos y relés.
¿Cómo se envían las alarmas y notificaciones?
La PDU 8T ofrece notificaciones por correo electrónico a hasta 20 destinatarios, envío de SMS (opcional, mediante módem LTE) a hasta 20 destinatarios, SNMP traps para sistemas de gestión de red, así como transmisión por syslog y FTP. Además, se pueden conectar sirenas o luces intermitentes externas a través de las salidas de relé de 12V.
¿Se puede controlar la PDU 8T de forma remota mediante SMS?
Sí. Con el módem LTE opcional, las salidas C13 conectadas también se pueden encender y apagar mediante un comando SMS incluso en caso de fallo de la red o de la línea DSL. Cada comando de conmutación es confirmado por la PDU mediante SMS, lo que garantiza una confirmación segura de la ejecución.
¿Qué función cumplen la ranura para módem y la ranura de expansión?
La ranura para módem admite un módem LTE opcional, disponible por separado, y permite el monitoreo remoto y los comandos remotos por SMS sin necesidad de una red IP fija. La ranura de expansión admite, a elección, un módulo Modbus/RTU o un lector OSDPv2 – solo se puede instalar uno de los dos módulos a la vez.
¿Se puede integrar la PDU 8T en sistemas de monitoreo existentes?
Sí. La PDU 8T es compatible con SNMP v1/v2c/v3, así como con Modbus TCP/IP y, mediante módulos de expansión, con Modbus RTU y OSDPv2. Puede integrarse en plataformas habituales como Nagios XI, check_MK, openITCOCKPIT, OpenNMS, PRTG, WhatsUp Gold o Zabbix; los archivos MIB necesarios están incluidos en el contenido de la entrega.
¿En qué se diferencia la PDU 8T de la PDU 4T?
La PDU 8T ofrece 8 salidas C13 conmutables en lugar de 4, y una entrada C20 con fusible de 16A (la PDU 4T utiliza C14 con 10A). Ambos dispositivos comparten la misma plataforma de control con idéntica sensórica, lógica y funciones de notificación; con 440 × 44 × 107 mm, la PDU 8T es ligeramente más alta para alojar las salidas adicionales.
¿Preguntas sobre la PDU 8T?
Nuestro equipo de soporte en Alemania le asesora de forma gratuita sobre selección, configuración y sensórica.
Alcance de suministro
- 1 x dispositivo de monitorización Didactum PDU 8T
- 1 x EU Schuko C13 0. 75 мм2 230V 10A cable
- 1 x cable de alimentación de toma IEC C13 a clavija IEC C14
- 1 x cable de conexión RJ-45 de 3 m, cable LAN/Ethernet
- 1 x cable adaptador de MicroUSB a USB
- 1 x clavija de conector de 3 clavijas, 3, 81 mm
- 1 x clavija de conector de 3 clavijas, 3,5 mm
- 1 x clavija de conector de 2 clavijas, 3,81 mm
- 2 x soportes de rack de 19"
- 6 x tornillos Phillips de cabeza plana M3 x 8 mm
- 4 x pies de goma autoadhesivos
- 1 x guía de inicio rápido
