Sistemas de Monitorización Didactum
Configurar Modem, Comandos SMS & GPS

Los sistemas de monitorización Didactum (modelos 50T, 100T, 500T y 550T) se pueden equipar con un módem GSM o 4G/LTE. Esto permite enviar notificaciones SMS, controlar el dispositivo remotamente mediante comandos SMS y – con módems LTE compatibles – utilizar una conexión a internet como solución de failover, además de localización GPS.

Los módems operan en modo primario. Si el modo primario no está disponible (por ejemplo, sin cobertura 4G), el módem cambia automáticamente al modo secundario (2G).

Tarea: Enviar mensajes de alarma hasta que la alarma se desactive mediante un comando SMS o cambien las condiciones.

Para implementar esto, se utiliza un elemento Trigger como paso intermedio. El trigger se activa ("on") cuando ocurre una alarma y se desactiva ("off") cuando vuelve a la normalidad. Mientras el trigger esté activo, se ejecutan las acciones de notificación y llamada. El trigger se puede desactivar mediante un comando SMS cuando ya no se necesita la notificación.

Paso 1 – Crear elemento Trigger “Trigger Alarm”

🔍 Ampliar

Cree un nuevo elemento Trigger llamado “Trigger Alarm” en el panel System-Tree. Este elemento sirve como almacenamiento intermedio para el estado de la alarma.

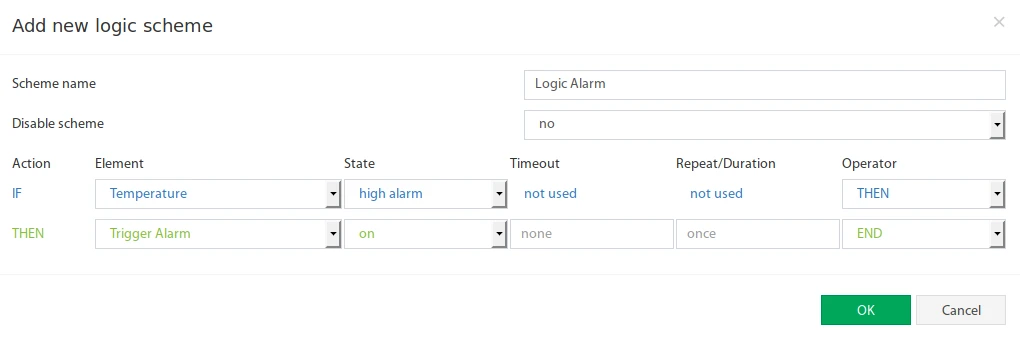

Paso 2 – Esquema lógico para controlar el trigger

🔍 Ampliar

Cree un esquema lógico (Preferences → Logic schemes) que active el trigger cuando ocurra la alarma y lo desactive cuando vuelva al estado normal.

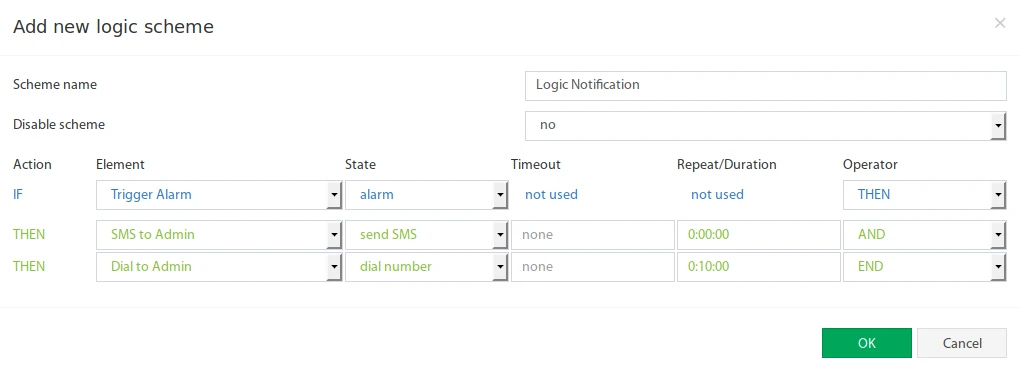

Paso 3 – Esquema lógico para notificaciones

🔍 Ampliar

En caso de alarma se envía un SMS (elemento de notificación “SMS to Admin”) y luego se realiza una llamada al número guardado (tarea de llamada “Dial to Admin”). La llamada se repite cada 10 minutos según el campo “Repeat/Duration” hasta que se restablezca la alarma. El SMS se envía solo una vez.

Paso 4 – Desactivar alarma prematuramente por SMS

Para desactivar la alarma prematuramente una vez que la notificación haya llegado al destinatario y no se necesiten más mensajes, se debe desactivar el “Trigger Alarm”. Para ello, introduzca los números de teléfono permitidos en el campo “List of allowed phone numbers” de la página “SMS messages”. Luego envíe el siguiente SMS:

Los dispositivos sin módem GSM/4G propio (por ejemplo, un Didactum 50T sin opción de módem) pueden enviar notificaciones SMS a través de otro dispositivo Didactum equipado con un módem GSM (denominado SMS-Gate).

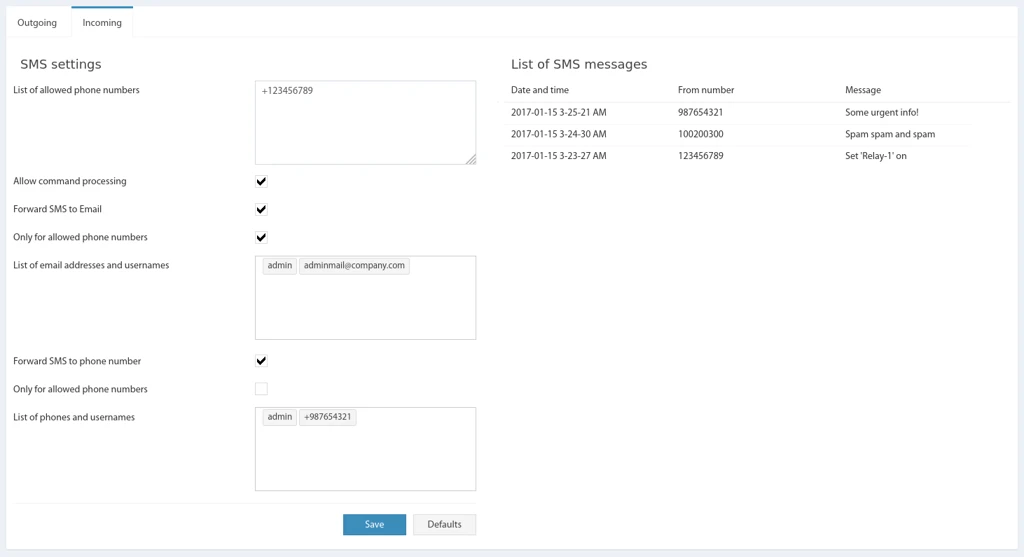

Con esta función se pueden recibir SMS entrantes y reenviar su contenido a otros números de teléfono o direcciones de correo electrónico. Los ajustes se encuentran en la página “SMS messages”, pestaña “Incoming”.

🔍 Ampliar

En el lado derecho se muestra una lista de todos los SMS entrantes. Aquí encontrará los ajustes centrales para el reenvío de SMS y los comandos SMS.

Ajustes disponibles

Comandos SMS para control remoto

Los comandos SMS permiten el control remoto del sistema de monitorización: lectura del estado del sistema, valores de sensores y valores de grupos, así como conmutación de relés (enchufes). Los números de teléfono autorizados se introducen en Main menu → SMS messages → List of allowed phone numbers.

Esta sección está dirigida a usuarios técnicamente avanzados e integradores que desean gestionar cuentas de usuario y permisos directamente a través de la API o configurar una autenticación centralizada mediante un servidor RADIUS.

Concepto de permisos

Cada perfil de usuario puede acceder a los recursos del sistema en modo solo lectura (read-only) o lectura/escritura (read-write). Cada recurso posee un identificador de acceso; el control de acceso se realiza mediante listas de identificadores separadas por comas.

IDs importantes de recursos del servidor (selección): accesskeys, cameras, canbus, devvirt, elements, groups, gsm, log, logics, modules, notify, relays, sdcard, system, users, view así como all (acceso completo a todos los recursos).

En los permisos de grupo (GRead/GWrite) se aplica además lo siguiente: all = acceso completo a todos los grupos, none = acceso completamente denegado. Por defecto, los elementos no están asignados a ningún grupo; en ese caso, el acceso solo es posible con all.

Autenticación y sesión

Al iniciar sesión (querytype=auth, campos name y hash de contraseña h), el cliente recibe una clave de sesión (k) con la que se autentican todas las llamadas posteriores a la API. Alternativamente, es posible iniciar sesión mediante un código PIN (querytype=authpin, campos name y n, de 4 a 8 dígitos).

La sesión se finaliza con querytype=authclose y la entrega de la clave de sesión. Tras reiniciar el sistema, todas las sesiones se pierden; es necesario volver a iniciar sesión.

Leer, crear y eliminar cuentas de usuario

Autenticación centralizada mediante RADIUS

Como alternativa a la base de datos local de usuarios, el inicio de sesión puede realizarse mediante un servidor RADIUS externo. La autenticación se realiza en dos pasos: primero se busca al usuario en la base de datos local; si no se encuentra allí, se realiza una consulta al servidor RADIUS.

Atributos específicos del proveedor (código de fabricante 39052)

En el servidor RADIUS debe almacenarse el diccionario específico del fabricante dictionary.local en el directorio /etc/raddb/ y enlazarse en el archivo principal del diccionario.

🔍 Ampliar

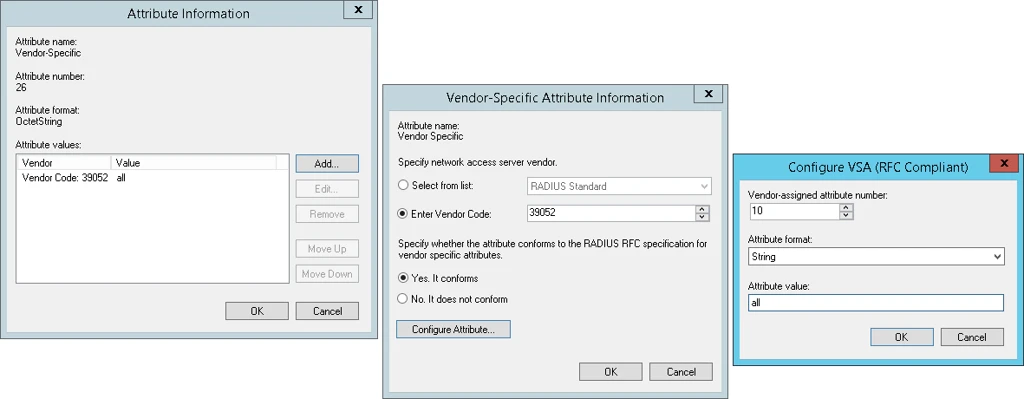

En la configuración de directivas: elimine los atributos RADIUS estándar. En la sección “Específico del proveedor" → proveedor: “Personalizado" → código de proveedor: 39052. Introduzca los atributos por número (véase la tabla más abajo).

🔍 Ampliar

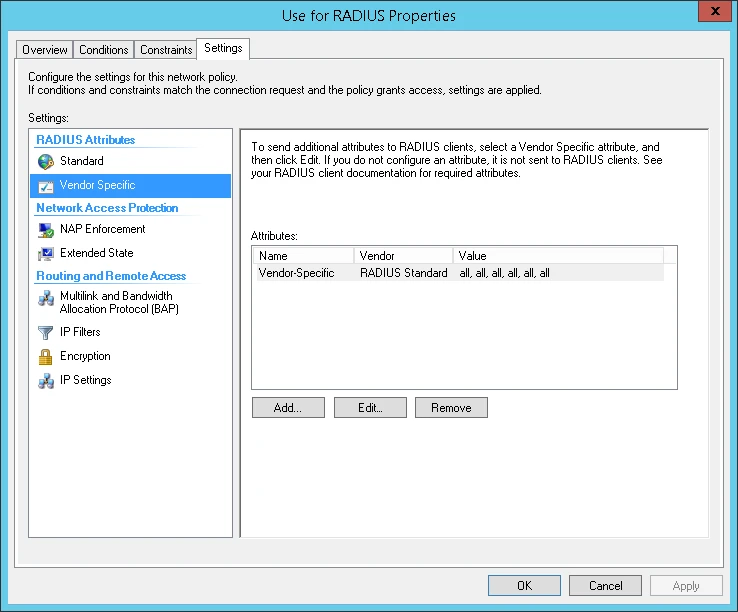

Resultado: todos los usuarios del grupo “RADIUS Gruppe" reciben acceso completo de administrador a la unidad Didactum. Para distintos permisos en diferentes dispositivos pueden crearse directivas separadas con condiciones de dirección NAS-IP.

Archivos de configuración de ejemplo

Comprobar si el módem está operativo

1. Inserte la tarjeta SIM en el módem. Asegúrese de que haya saldo suficiente o de contar con un contrato LTE válido.
2. Asegúrese de que las antenas externas estén conectadas al módem, tanto “MAIN" como “AUXILIARY".
3. Encienda el sistema. Durante el arranque, el módem se detecta automáticamente.
4. Si la tarjeta SIM se insertó con el sistema encendido, el registro en la red puede tardar hasta 15 minutos.
5. Si el módem se detecta correctamente, aparecerá la opción de menú “SMS messages".

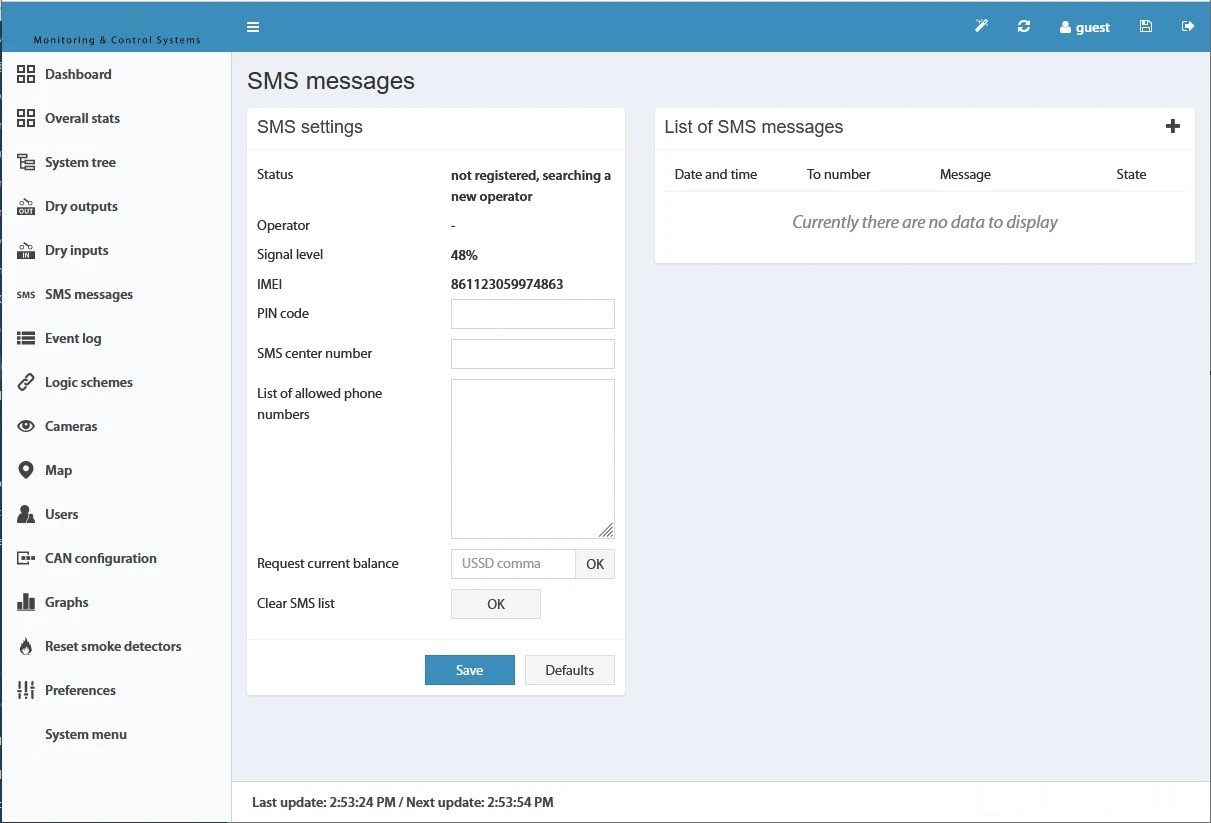

6. Compruebe la intensidad de señal (ejemplo: 48 %).

🔍 Ampliar

La intensidad de señal se muestra como un valor porcentual (0–100 %). Cuanto mayor sea el valor, mejor será la recepción.

Enviar SMS de prueba

1. Haga clic en “+" a la derecha de “List of SMS messages"; se abrirá una ventana para enviar un SMS de prueba.
2. Introduzca el número de móvil y el texto del mensaje, y haga clic en “OK".
3. El SMS debería llegar al teléfono móvil indicado.
4. En la interfaz web aparecerá una confirmación de envío correcto.

🔍 Ampliar

Introduzca el número de móvil y el texto de prueba, y confirme con “OK".

🔍 Ampliar

Después del envío correcto, el sistema muestra un mensaje de confirmación correspondiente.

Conexión a Internet mediante LTE

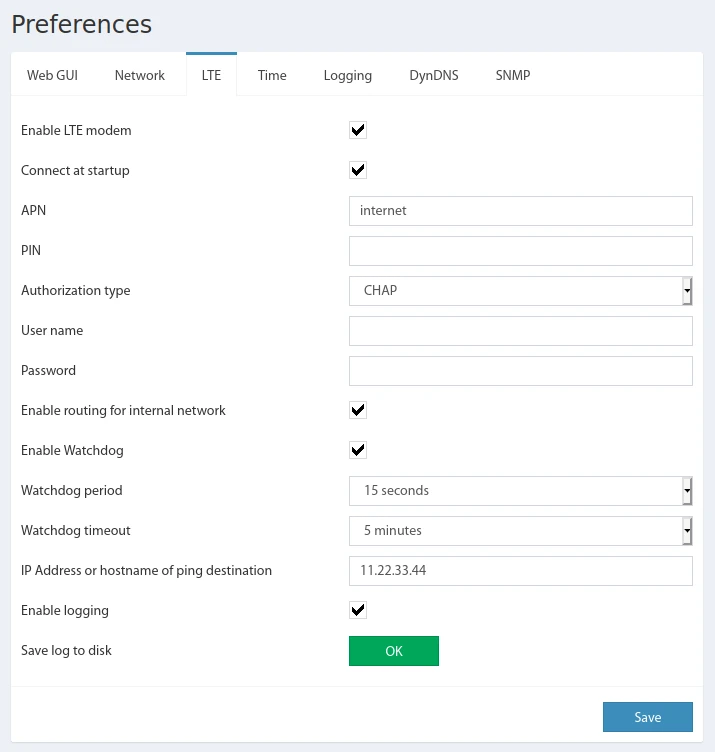

A partir de la versión de firmware 2.7.4, el módem LTE también puede utilizarse para la conexión a servicios de Internet (VPN, SMTP, FTP, etc.) y para el acceso remoto al dispositivo. Encontrará los ajustes en Preferences → LTE.

🔍 Ampliar

Vista general de los parámetros LTE configurables (véase la tabla más abajo para los detalles de cada campo).

Para una conexión permanente a Internet, también se recomienda el uso de un cliente OpenVPN: la conexión VPN se mantiene tanto a través de Ethernet como por LTE (en caso de fallo de Ethernet), asegurando así el acceso permanente a la red protegida y una dirección IP fija del dispositivo.

Acceso al dispositivo por LTE desde Internet

Si la tarjeta SIM admite un APN privado con dirección IP estática, el dispositivo puede alcanzarse directamente mediante esa IP (se requiere consulta al proveedor de telefonía móvil). Encontrará la dirección IP LTE asignada en la pestaña “Network" (campo “LTE IP address").

🔍 Ampliar

Vista general de las direcciones de red del dispositivo (véase la tabla más abajo para la explicación de cada campo).

El módem se utiliza en el sistema para el envío de notificaciones por SMS y la recepción de comandos por SMS.

Procedimiento general

1. Inserte la tarjeta SIM en un teléfono móvil y compruebe su funcionamiento y el código PIN.
2. Inserte la tarjeta SIM en el módem.
3. Encienda el sistema de supervisión.
4. Configure el módem (véase más abajo).
5. Configure las notificaciones por SMS y ajuste los esquemas lógicos o notificaciones de grupo correspondientes.

Configuración del módem

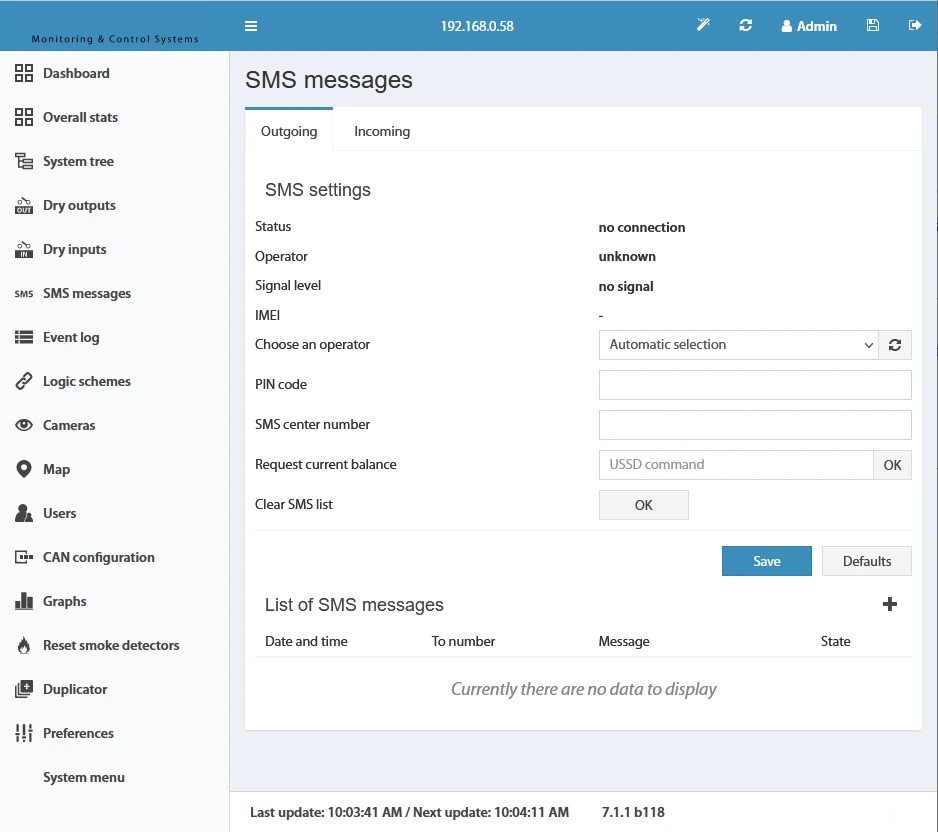

La configuración del módem se realiza en la pestaña Main Menu → SMS messages.

🔍 Ampliar

Vista general de todas las propiedades y campos de ajuste del módem (véase la tabla más abajo para la explicación de cada campo).

Si ocurre un error del módem, no hay ninguna tarjeta SIM insertada o el código PIN es incorrecto, se escribirá el mensaje correspondiente en la cola de registro (“GSM modem: Error, check your SIM card and PIN code" o “GSM modem: modem error, restart smsd"). El mensaje se mostrará como máximo 5 veces para no saturar el registro.

La “List of SMS messages" muestra hasta 100 SMS enviadas recientemente (en sistemas VT9xx hasta 1000). Esta lista no se guarda al reiniciar el dispositivo.

Lista de operadores de red GSM

La lista de operadores se actualiza automáticamente a intervalos regulares después de encender el sistema y puede consultarse manualmente de nuevo mediante un botón. La consulta puede tardar varios minutos; si tiene éxito, aparecerá un mensaje correspondiente en el registro. Si no se puede establecer conexión con el operador seleccionado, el módem cambia al modo de selección automática. El operador actualmente utilizado se muestra en el campo “Operator".

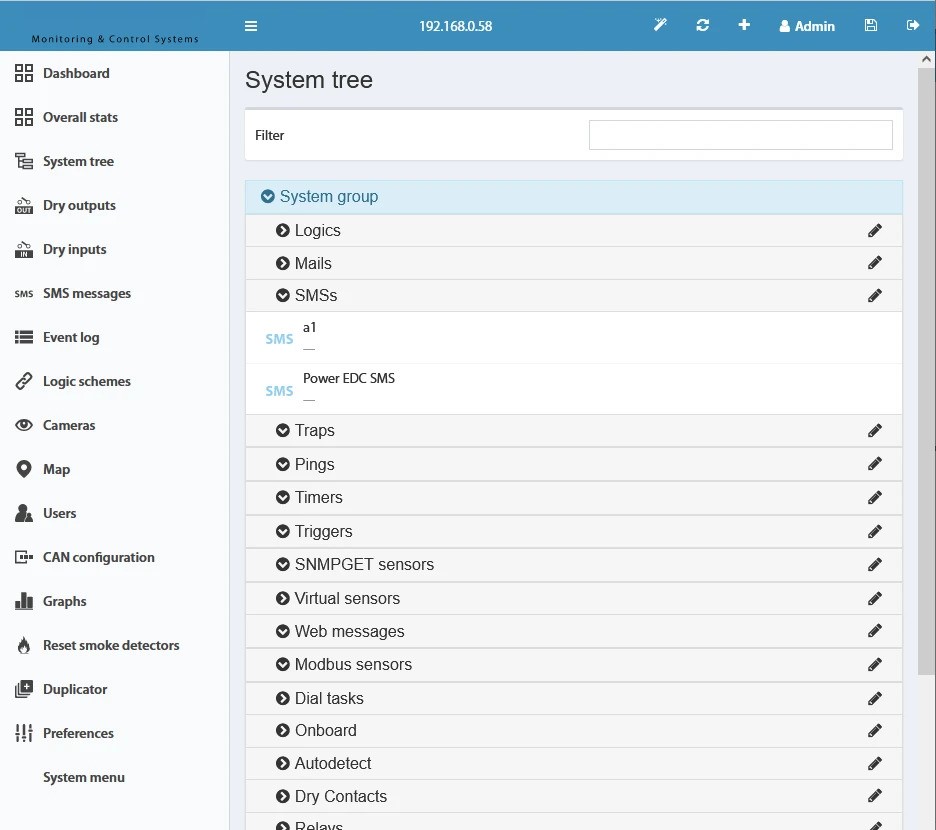

Elementos del módem GSM en el árbol del sistema

En el menú “System Tree" hay elementos disponibles que muestran el estado del módem. Estos no afectan al estado del elemento “System" y pueden utilizarse en esquemas lógicos.

🔍 Ampliar

Estos elementos pueden integrarse en grupos como sensores normales y utilizarse para notificaciones o esquemas lógicos.

Configurar notificaciones por SMS

Abra en el menú “System Tree" la ventana “SMS" para añadir un destinatario de notificaciones:

Con “Save" se guardan los ajustes, con “Test" se puede enviar un SMS de prueba (nota: en los mensajes de prueba, los macros %1/%2 pueden contener datos de sensores incorrectos; esto es normal para fines de prueba).

Después de configurar el destinatario, en Preferences → Logic schemes → Add debe definirse el evento para el que se enviará el SMS. Por cada esquema lógico se pueden guardar como máximo 15 destinatarios SMS para uno o varios eventos. Si se necesitan más de 15 destinatarios para el mismo evento, debe crearse un esquema lógico adicional con la misma condición de entrada.

Los mensajes SMS se ponen en una cola (máx. 100 mensajes) para no tener que esperar a que finalice el envío anterior. Cuando se supera el límite, los mensajes ya enviados se eliminan automáticamente. La información de envío se registra en el log del sistema.

Envío de SMS mediante programas de terceros (por ejemplo, cURL)

Los SMS también pueden enviarse mediante programas externos como cURL. El siguiente script Bash muestra el proceso para la versión de firmware 2.4.x y superior: autenticación en la interfaz web, obtención de la clave de sesión y envío del SMS a través del endpoint HTTP(S) engine.htm.

El módem 4G/LTE admite información de ubicación GPS, siempre que esté conectada una antena GPS adecuada. Se requiere una tarjeta SIM insertada y una conexión existente a la red GSM. Los módems LTE más antiguos también admiten localización GPS.

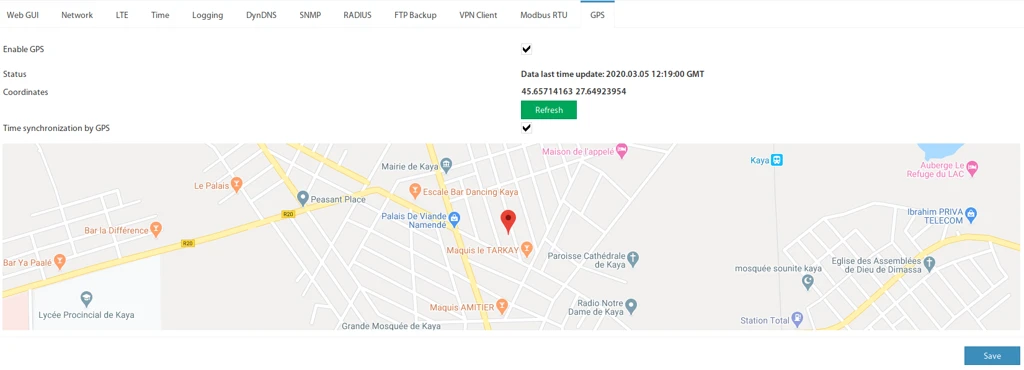

Los ajustes e información GPS se encuentran en Preferences → GPS.

🔍 Ampliar

Vista general de los ajustes GPS disponibles (véase la tabla más abajo para la explicación de cada campo).
