Sistemas de Monitoreo Didactum
Conexión de sensores analógicos

El Sensor de Voltaje DC Didactum es un dispositivo para medir voltaje de corriente continua (DC). Convierte los valores medidos a un formato compatible con el sistema de monitoreo Didactum, permitiendo así la supervisión remota en tiempo real de los niveles de voltaje DC – por ejemplo, en centros de datos, automatización industrial o sistemas de energías renovables.

El sensor es un sensor analógico plug-and-play y puede conectarse a cualquier puerto analógico libre del sistema de monitoreo Didactum.

🔍 Ampliar

Vista frontal del Sensor de Voltaje DC Didactum con conector de terminal de 2 polos (paso de 5 mm) para la entrada de voltaje medido, además de una salida RJ12 para la conexión con el sistema de monitoreo.

🔍 Ampliar

Vista lateral del sensor con el cable apantallado RJS3 de 2 m incluido (6P6C RJ12). Longitud máxima de cable hasta la unidad de monitoreo: 50 m.

Opciones de Pedido (Modelos)

Aplicaciones Típicas

• Centros de datos: supervisión de voltajes de batería en sistemas UPS y circuitos de alimentación DC.
• Energías renovables: medición del voltaje de salida de paneles solares o generadores eólicos.
• Automatización industrial: control de voltajes de alimentación DC en circuitos de control.

Ejemplo 1: Medición del Voltaje de una Batería

Conectar el polo positivo de la batería a la entrada + del sensor y el polo negativo a la entrada −. Luego, conectar el cable RJ12 incluido a un puerto analógico libre (A1…A8) del sistema de monitoreo Didactum. El sensor se detecta automáticamente.

Ejemplo 2: Medición de un Circuito de 48 V DC

Para medir voltajes más altos (por ejemplo, 48 V), utilizar el modelo DC Sensor 75V. La conexión se realiza de la misma manera que en el Ejemplo 1.

El Sensor de Temperatura Didactum es un sensor analógico plug-and-play para interiores, diseñado para medir con precisión la temperatura ambiente. Puede conectarse a cualquier puerto analógico (A1…A8) del sistema de monitoreo Didactum. La precisión es de ± 0,15 °C a temperatura ambiente; la longitud máxima de cable es de 100 m.

🔍 Ampliar

Carcasa compacta (60 × 18 × 18 mm) del Sensor de Temperatura Didactum con conector RJ11 6P4C y un cable telefónico de 2 m incluido.

🔍 Ampliar

Opciones de montaje: el sensor puede colocarse sobre una mesa, fijarse con una almohadilla adhesiva, un tornillo, o sujetarse con un clip de montaje incluido.

Montaje

Opción 1 – Montaje con tornillo: Cortar con un cúter la base redonda de la parte inferior de la carcasa para dejar la superficie plana. Luego fijar a la pared con un tornillo.

Opción 2 – Almohadilla adhesiva o tornillo: Pegar el sensor directamente a la superficie con una almohadilla adhesiva incluida, o fijarlo con un tornillo.

Opción 3 – Soporte de montaje: Pegar el sensor a un soporte de montaje o fijarlo con tornillos y tuercas.

Conexión

1. Conectar el cable RJ11 incluido al sensor y a un puerto analógico libre (A1…A8) del sistema Didactum.
2. El sensor se detecta automáticamente en el sistema y aparece en el árbol del sistema de la interfaz web.
3. Configurar los límites de alarma de temperatura en la interfaz web.

El Sensor de Temperatura para Exteriores Didactum es un sensor analógico plug-and-play para medir la temperatura en exteriores o en ambientes fríos. Puede conectarse a cualquier puerto analógico (A1…A8) del sistema de monitoreo Didactum. Gracias a su amplio rango de temperatura de funcionamiento, de −40 °C a +105 °C, es apto para cámaras frigoríficas, montajes en exteriores y ambientes exigentes.

🔍 Ampliar

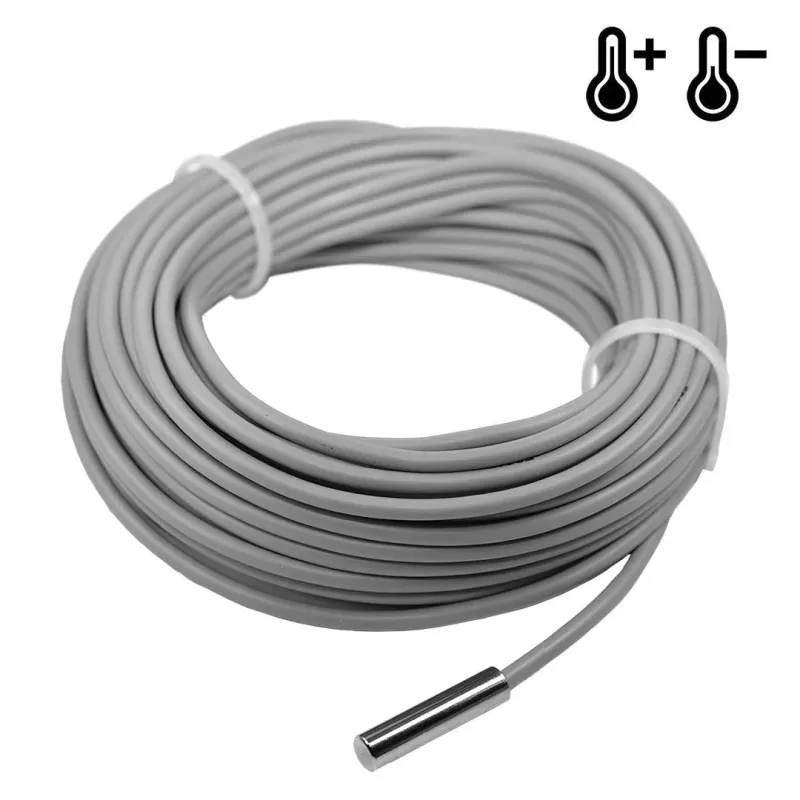

Carcasa de sonda de acero inoxidable (Ø7 × 30 mm) del Sensor de Temperatura para Exteriores Didactum con cable fijo de 15 m, apto para temperaturas de hasta −40 °C.

Aplicaciones Típicas

• Salas de servidores y centros de datos: supervisión de la temperatura ambiente de infraestructura de TI crítica.
• Instalaciones industriales: supervisión de temperatura de máquinas y procesos.
• Sistemas HVAC: control de temperatura en sistemas de aire acondicionado.
• Cámaras frigoríficas y almacenes: supervisión de productos sensibles como alimentos o productos farmacéuticos.
• Laboratorios: garantizar condiciones ambientales constantes para experimentos.
• Interiores y exteriores: uso universal para la supervisión de temperatura.

El Sensor de Humedad Didactum mide con precisión la humedad relativa en interiores dentro de un rango de 10% a 95%. Es un sensor analógico plug-and-play que se integra perfectamente con los sistemas de monitoreo Didactum y puede conectarse a cualquier puerto analógico (A1…A8).

🔍 Ampliar

Vista frontal del Sensor de Humedad Didactum (60 × 18 × 18 mm) con conector RJ-12/RJ-11 para la conexión con el sistema de monitoreo.

Conexión

1. Conectar el cable de sensor incluido entre el sensor de humedad y un puerto analógico libre (A1…A8) de la unidad Didactum.
2. El sensor se detecta automáticamente. Para más información, consultar la guía de conexión de sensores analógicos.

El Sensor de Voltaje AC Didactum supervisa los niveles de voltaje de corriente alterna en tiempo real, protegiendo así la infraestructura crítica frente a fluctuaciones de voltaje y cortes de suministro. Mide voltaje AC de 0 a 246 V y está disponible con adaptadores de enchufe intercambiables para Europa, EE. UU., China, Australia y Sudáfrica.

El sensor es plug-and-play y puede conectarse a cualquier puerto analógico (A1…A8) de la unidad Didactum.

🔍 Ampliar

Modelo AC Sensor EU: enchufe europeo tipo C (CEE 7/16 Europlug) para Europa, Sudamérica y Asia. Rango de medición 0–246 V AC.

Opciones de Pedido – Tipos de Enchufe

Instalación

1. Conectar el sensor a un puerto analógico libre (A1…A8) de la unidad Didactum mediante el cable RJ11 6P4C a USB incluido.
2. Insertar el sensor en la toma de corriente o en la salida IEC C14 que se desea supervisar.
3. El sensor es detectado automáticamente por el sistema.

El Sensor de Seguridad Didactum (sensor de contacto/acceso) supervisa el estado de puertas y ventanas (abierto o cerrado). Consta de dos partes: un imán y el propio sensor. El sensor puede conectarse a cualquier puerto analógico (A1…A8) de la unidad Didactum y admite conexión en cadena (hasta 10 sensores en serie).

🔍 Ampliar

Carcasa del sensor (600 × 18 × 18 mm) con entrada y salida RJ11 para conexión en cadena. El imán (segunda parte) se monta en la hoja de la puerta o en la ventana.

🔍 Ampliar

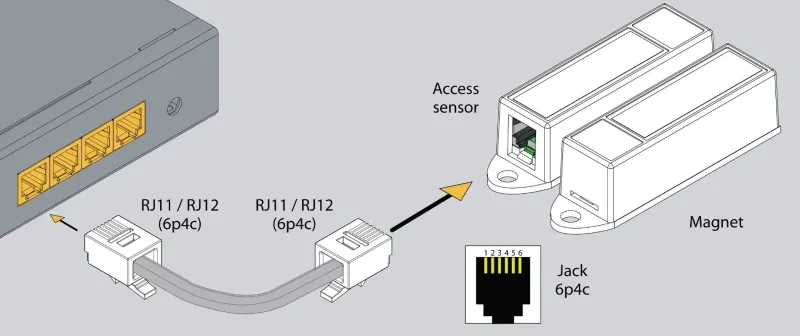

Ejemplo de montaje: el sensor se fija a la estructura, el imán a la hoja de la puerta. Con la puerta abierta, la ausencia del imán interrumpe el contacto. Esta lógica puede invertirse en la interfaz web.

Conexión

1. Conectar un extremo de un cable RJ11 (6p4c) a la unidad de monitoreo (puerto analógico A1…A8) y el otro extremo al Sensor de Seguridad Didactum.
2. El sensor aparece automáticamente en el árbol del sistema de la interfaz web.

El Sensor de Vibración Didactum detecta y supervisa golpes y vibraciones en superficies como paredes, ventanas o puertas. Los intentos de robo (por ejemplo, la rotura de cristales de ventanas) se detectan de forma fiable. El sensor se conecta a cualquier puerto analógico (A1…A8) de la unidad Didactum.

🔍 Ampliar

Carcasa compacta (60 × 18 × 18 mm) del Sensor de Vibración Didactum. El clip de montaje, las almohadillas adhesivas y los tornillos incluidos permiten una fijación flexible.

Opciones de Montaje

Opción 1 – Montaje con tornillo: Retirar con un cúter la base redonda de la parte inferior para dejar la superficie plana, y luego fijar con un tornillo.

Opción 2 – Almohadilla adhesiva o tornillo: Pegar el sensor directamente a la superficie con una almohadilla adhesiva, o fijarlo con un tornillo.

Opción 3 – Clip de montaje: Fijar el sensor a la superficie con el clip incluido, almohadillas adhesivas o tornillos y tuercas.

El Sensor de Flujo de Aire Didactum (medidor de velocidad del aire) mide la velocidad del flujo de aire en las proximidades de aires acondicionados, sistemas HVAC, ventiladores e instalaciones de ventilación, en un rango de 0 a 3 m/s. El sensor consta de dos partes y se pone en funcionamiento mediante plug-and-play.

🔍 Ampliar

Cabezal de medición (RJ9 4p4c) y unidad de control (RJ12) del Sensor de Flujo de Aire Didactum. El diseño de dos partes permite un montaje flexible cerca de la fuente de aire.

Conexión

1. Conectar el cabezal de medición (RJ9 4p4c) con su conector JST de 3 pines a la unidad de control.
2. Conectar la unidad de control a un puerto analógico libre (A1…A8) de la unidad Didactum mediante el cable RJ11/RJ12 incluido.
3. El sensor aparece automáticamente en el árbol del sistema de la interfaz web.

El Sensor de Humo Didactum es un detector de humo fotoeléctrico para la supervisión de humo e incendios en interiores. Es apto para racks de servidores, salas, instalaciones de edificios y otras áreas donde sea posible la aparición de fuego o humo. El sensor se conecta sin problemas a cualquier puerto analógico de la unidad Didactum y puede encadenarse (hasta 10 sensores en serie).

🔍 Ampliar

Carcasa redonda de plástico (Ø100 × 45 mm) del Sensor de Humo Didactum con ranuras de ventilación e indicador LED rojo. 2× puertos RJ12 para conexión en cadena.

🔍 Ampliar

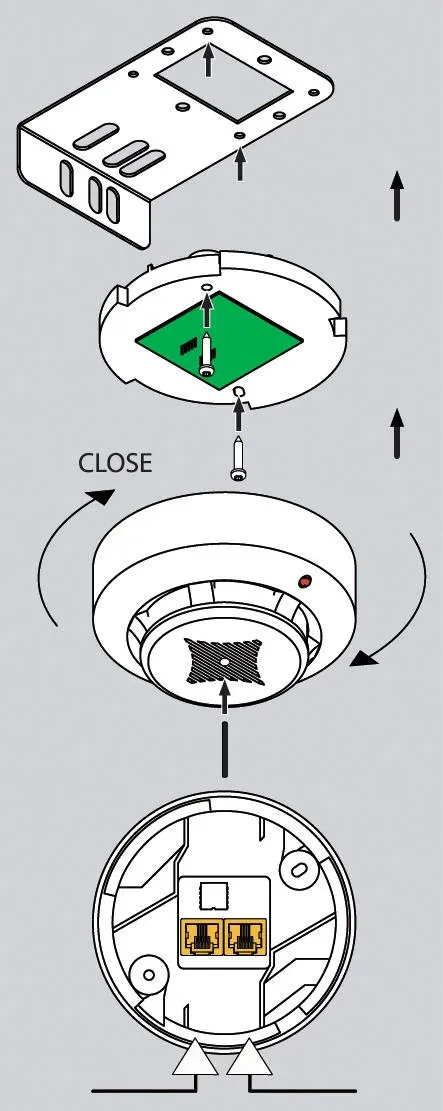

Pasos de montaje: (1) separar el cabezal del sensor de la placa base; (2) fijar la placa base a la superficie de montaje con tornillos M4×10; (3) girar y encajar el cabezal del sensor; (4) retirar la tapa protectora roja.

Indicaciones de Seguridad para la Instalación

• Respetar las normativas nacionales vigentes de protección contra incendios y prevención de accidentes.
• No instalar nunca el sensor cerca de fuentes de interferencia electromagnética (radiofrecuencia).
• Asegurarse de que las ranuras de ventilación estén siempre libres y sin obstrucciones.
• Montar siempre el sensor con el cabezal orientado hacia abajo.

Conexión y Encadenamiento

Conectar un extremo del cable RJ11/RJ12 a la unidad de monitoreo y el otro extremo a una de las dos entradas del sensor de humo. Para conectar hasta 10 sensores en serie, tender otro cable RJ11 desde la entrada libre del primer sensor hasta el siguiente sensor. Después del inicio del sistema, el LED rojo parpadea débilmente una vez por segundo, lo que indica el estado operativo.

Prueba de Funcionamiento

Introducir una aguja o clip en el orificio de prueba de la cubierta del sensor y moverlo hasta que el LED, que parpadea débilmente, se ilumine con intensidad. Esto indica un funcionamiento correcto. Después de la prueba, reiniciar el sensor desconectando brevemente el cable o reiniciándolo desde la pestaña del sensor de humo en la interfaz web.

El Detector de Movimiento Didactum es un sensor de alto rendimiento basado en tecnología de radar de microondas (principio Doppler). Detecta con precisión personas y objetos en interiores y está diseñado para ser energéticamente eficiente. La señal de microondas atraviesa materiales como plástico, vidrio, puertas de madera y paredes delgadas, lo que permite un montaje oculto o en lugares de difícil acceso.

🔍 Ampliar

Detector de Movimiento Didactum con radar de microondas (5,8 GHz) y soporte de pared con rótula. Ángulo de detección: 120°, alcance ajustable (4, 6 u 8 m).

🔍 Ampliar

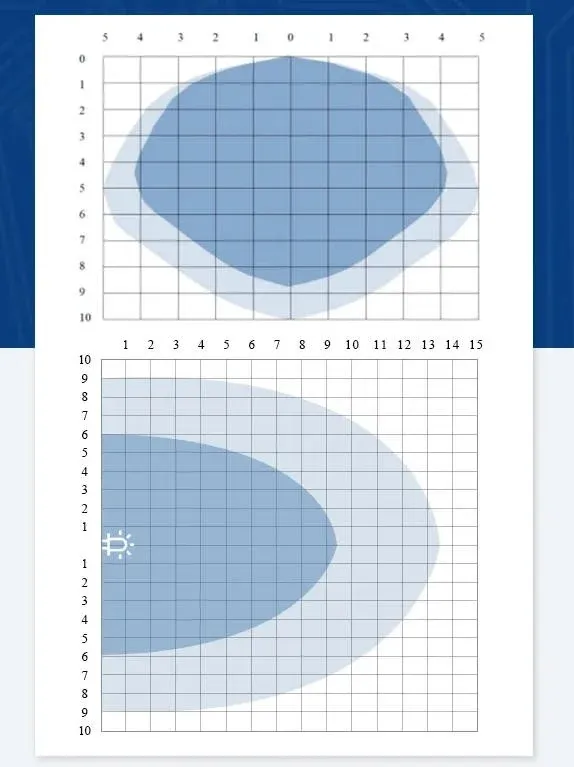

Diagrama de detección: la zona oscura indica alta sensibilidad, la zona clara indica baja sensibilidad. A una altura de montaje de 3 m, se obtiene un radio de detección de aproximadamente 6 m.

Radar de Microondas vs. PIR

Instalación

1. Montar el soporte de pared: utilizar los tacos y tornillos incluidos. Altura de montaje recomendada: 3 m.
2. Conectar el sensor: conectar un cable RJ11/RJ12 6P4C entre el sensor y un puerto analógico libre (A1…A8) de la unidad Didactum. El sensor es plug-and-play y aparece automáticamente en el sistema.
3. Montar la rótula: colocar el soporte de rótula en el sensor y fijarlo en el soporte de pared. Ajustar el ángulo de detección según sea necesario.
