Conexión de sensores analógicos
Guía completa para la conexión de sensores analógicos Didactum: cadena de detección de agua, sensor de agua puntual, sensor de agua para BMS, sensor de tensión AC, sensor de partículas de polvo y sensor de tensión DC.
Sensor Didactum para cadena de detección de agua y cadena de agua Didactum (WLC)

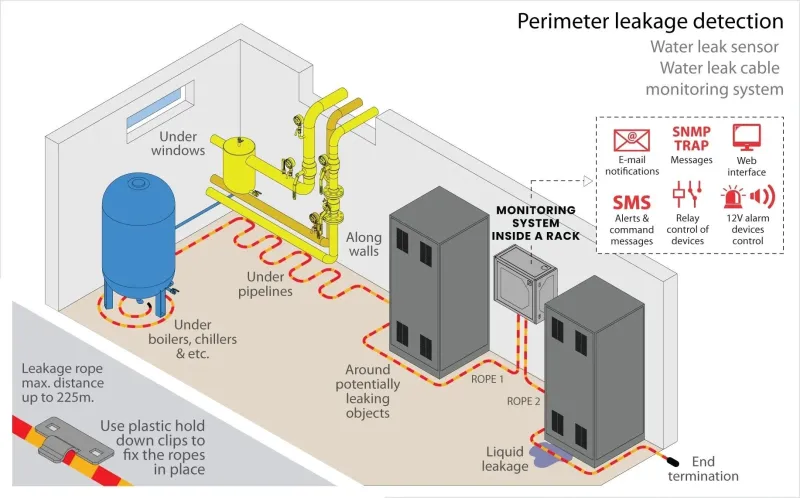

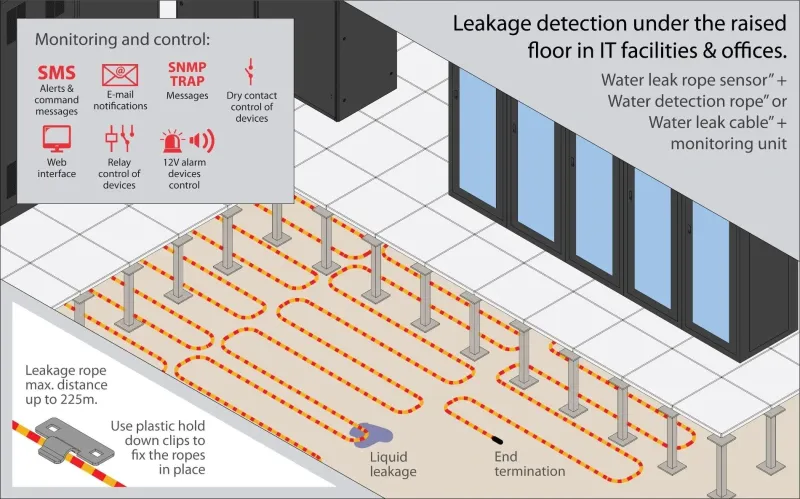

▼El sensor Didactum para cadena de detección de agua detecta fugas de agua midiendo una caída de resistencia a lo largo de la cadena de agua Didactum (WLC) conectada. La cadena de agua se pide por separado y está disponible en varias longitudes. Puede cubrir sin interrupciones todo el perímetro de una sala – por ejemplo, bajo suelos elevados en centros de datos o a lo largo de tuberías.
El sensor se conecta a cualquier puerto analógico (A1…A8) de la unidad de monitorización Didactum y permite la detección y alerta en tiempo real ante la entrada de agua. Para instalaciones más grandes, el número de sensores y la longitud total pueden ampliarse con la unidad de expansión de sensores.
🔍 Ampliar
| Modelo | Longitud del cable |
|---|---|
| WLC3 | 3 m |
| WLC6 | 6 m |
| WLC10 | 10 m |
| WLC15 | 15 m |
| WLC25 | 25 m |
🔍 Ampliar
🔍 Ampliar
🔍 Ampliar

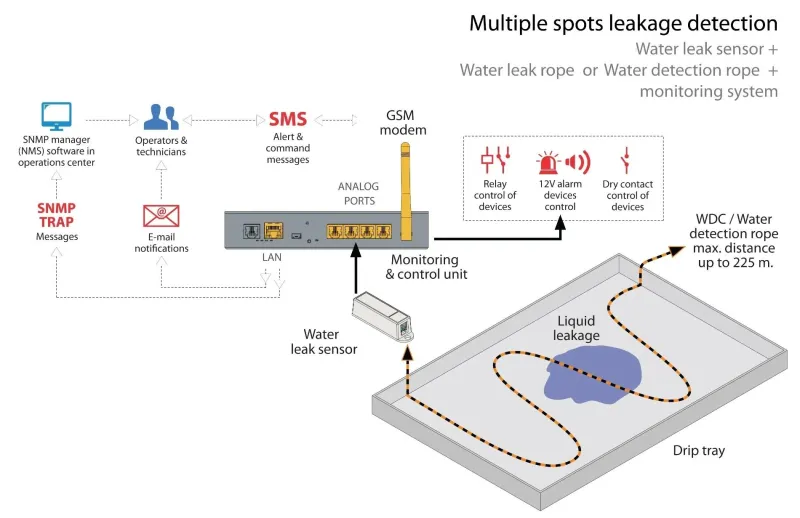

• La cadena no debe tocarse a sí misma – tenderla siempre estirada.
• No doblarla ni comprimirla en exceso – los dos hilos de medición no deben entrar en contacto.
• Tenderla únicamente sobre superficies muy lisas y no conductoras – sin rejillas metálicas.
• El cable puede acortarse; los extremos deben quedar aislados y no deben tocarse entre sí. No formar bucles.
🔍 Ampliar

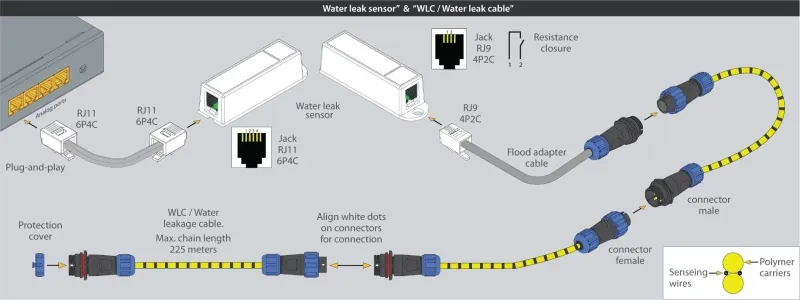

- Conecte la cadena de agua al sensor e insértelo en un puerto analógico libre (A1…A8). Asegúrese de que la cadena esté tendida estirada y no toque nada conductor. En la interfaz web, el sensor aparecerá con el estado «Normal».
- Humedezca ligeramente un paño y toque con él ambos hilos amarillos de medición de la cadena de agua – esto genera un cortocircuito. El sensor pasa al estado «Alarma».
- Seque cuidadosamente la cadena con un paño seco. El sensor vuelve al estado normal.
| Problema | Causa | Solución |
|---|---|---|
| El sensor no aparece en el sistema | El cable RJ11 está conectado incorrectamente | Compruebe el cable RJ11 6P4C e insértelo en el puerto analógico. |
| El sensor permanece en alarma de forma continua | La cadena se toca a sí misma o está sobre una superficie conductora | Tienda la cadena estirada, evite dobleces y superficies conductoras. |
| El sensor permanece en alarma de forma continua | Cable dañado | Compruebe la continuidad con un multímetro: A-A y B-B deben mostrar continuidad, A-B no debe mostrar continuidad. |
| Los valores mostrados son inexactos | Fórmula f(x) mal configurada | Revise la configuración del sensor en la interfaz web. |
Sensor de agua Didactum (sensor de fuga puntual)
▼El sensor de agua Didactum detecta agua mediante medición capacitiva entre dos polos metálicos. A diferencia de los sensores metaloeléctricos convencionales, es extremadamente duradero gracias a sus bajas tensiones de funcionamiento y a su principio de medición libre de corrosión – ideal para funcionamiento continuo en entornos con humedad.
Compatible con cualquier puerto analógico de la unidad de monitorización Didactum; escalable mediante la unidad de expansión de sensores.
🔍 Ampliar
🔍 Ampliar
| Ámbito | Uso |
|---|---|
| Centros de datos | Detección de fugas bajo suelos elevados o junto a infraestructura de TI crítica |
| Industria | Monitorización bajo máquinas, calderas o sistemas de tuberías |
| Vivienda y comercio | Cocina, baño, lavadora, lavavajillas, sala de calderas |
| Medición de nivel | Detección de si el agua ha alcanzado un nivel definido en un depósito |
🔍 Ampliar

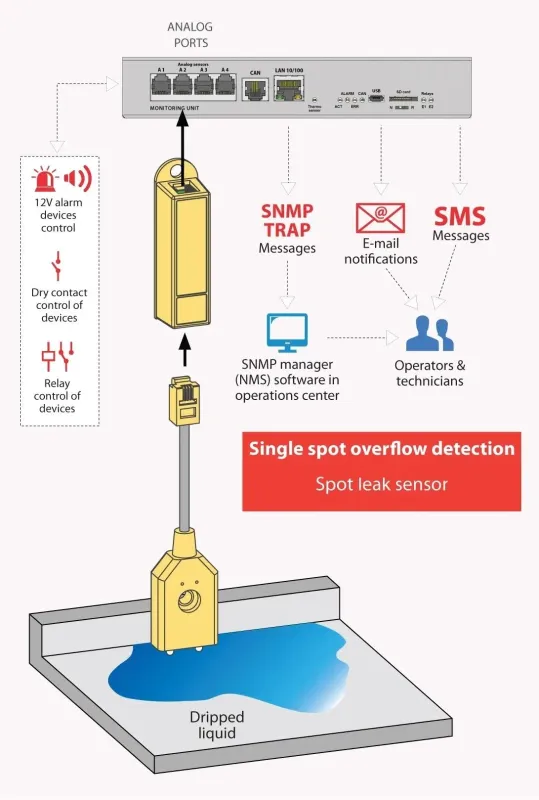

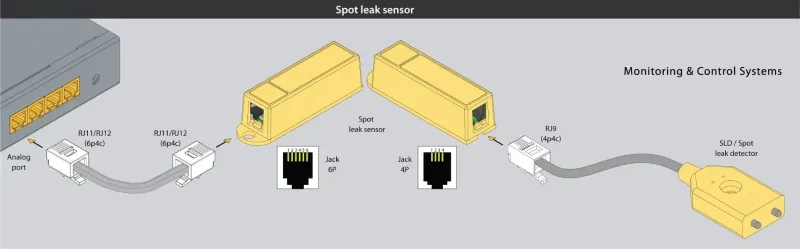

- Conecte el sensor de agua Didactum a un puerto analógico libre de la unidad de monitorización mediante el cable RJ11/RJ12 6P4C (plug-and-play).
- Conecte el sensor de fuga puntual (SLD) al sensor de agua Didactum mediante el cable RJ 4P2C.
Sensor Didactum para cadena de detección de agua (BMS)

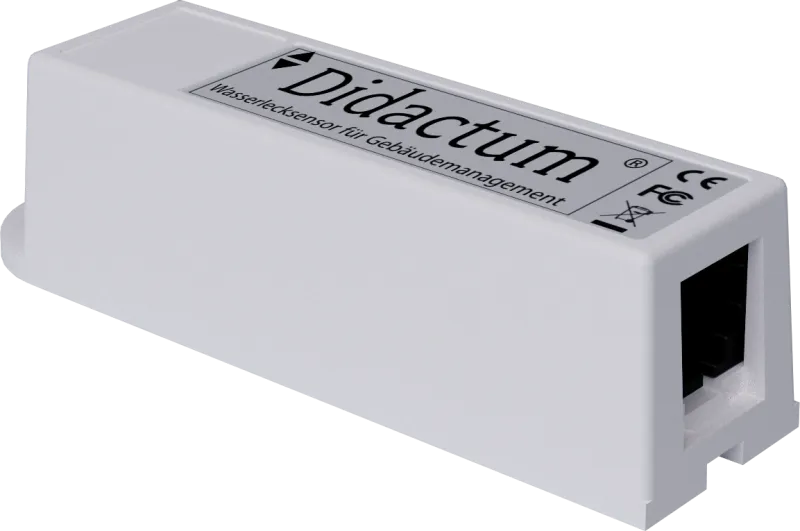

▼El sensor Didactum para cadena de detección de agua (BMS) está diseñado para su integración en sistemas de gestión de edificios (BMS) y ofrece una función continua de aviso de fugas. Funciona junto con la cadena de agua Didactum (WLC), que debe pedirse por separado.
🔍 Ampliar

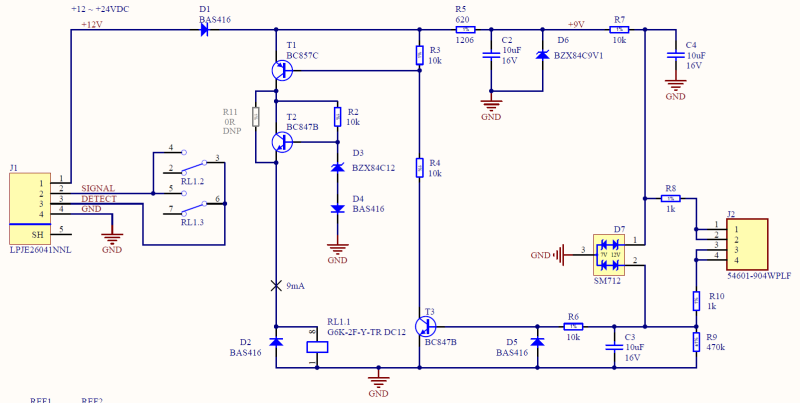

| Número de modelo | Tensión de alimentación |
|---|---|
| VT594-12 | 12 V DC |
| VT594-24 | 24 V DC |
🔍 Ampliar
🔍 Ampliar
🔍 Ampliar
- Conecte el sensor a la entrada de contacto seco del sistema BMS, así como a la alimentación (12 V o 24 V DC) y a masa.
- Fije el cable adaptador de terminal al sensor.
- Conecte la cadena de agua Didactum (WLC) al cable adaptador de terminal.
- Si es necesario, conecte segmentos adicionales de WLC en serie, formando una cadena.

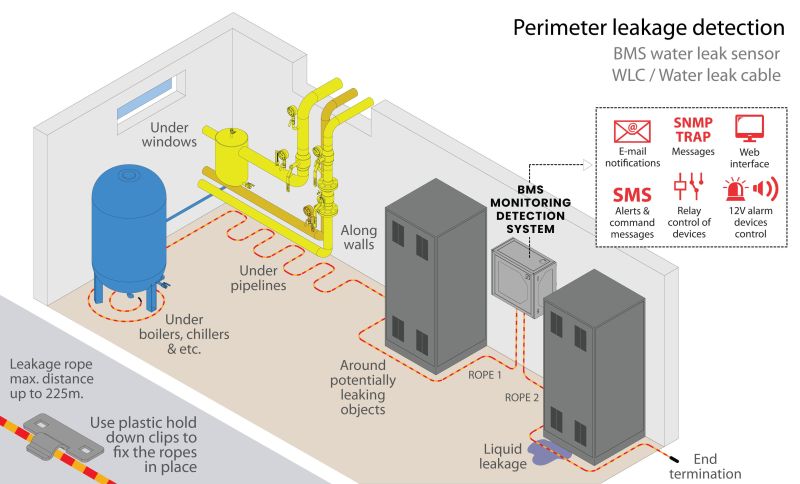

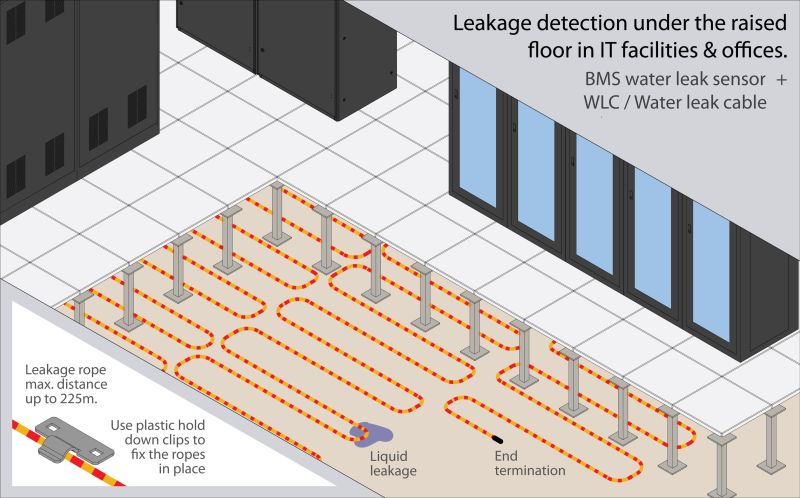

- Tienda la cadena de agua alrededor de las zonas de riesgo o bajo el suelo elevado.
- Cierre el último conector de la WLC con la tapa protectora suministrada.
- El sensor está listo para funcionar.
Sensor de tensión AC para carril DIN

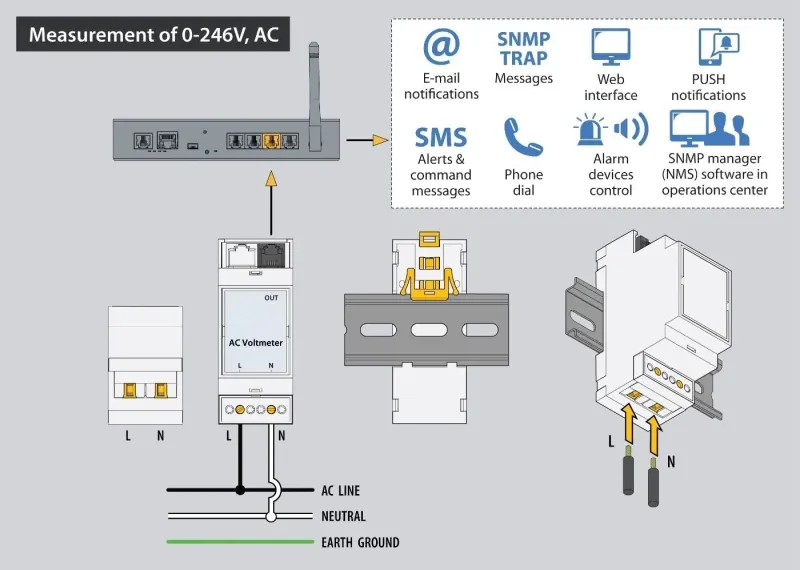

▼El sensor de tensión AC para carril DIN permite la monitorización en tiempo real de la tensión alterna de red y protege la infraestructura crítica mediante la detección temprana de fluctuaciones de tensión y anomalías en la red. Mide tensión AC en el rango de 0–246 V y está disponible con enchufes intercambiables para Europa, EE. UU., Australia/China, Sudáfrica y Reino Unido.
Plug-and-play – se conecta a cualquier puerto analógico (A1…A8) de la unidad de monitorización Didactum y se detecta automáticamente.
🔍 Ampliar
🔍 Ampliar
Sensor de partículas de polvo Didactum

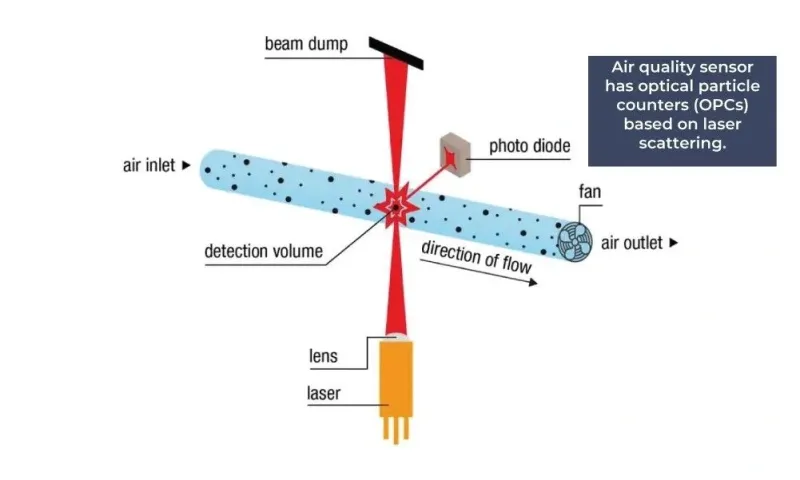

▼El sensor de partículas de polvo Didactum monitoriza la calidad del aire y la contaminación por partículas finas en tiempo real. Su principio de medición se basa en la dispersión de luz láser con una tecnología innovadora de protección contra la contaminación, y ofrece mediciones precisas desde la primera puesta en marcha hasta una vida útil de más de diez años.

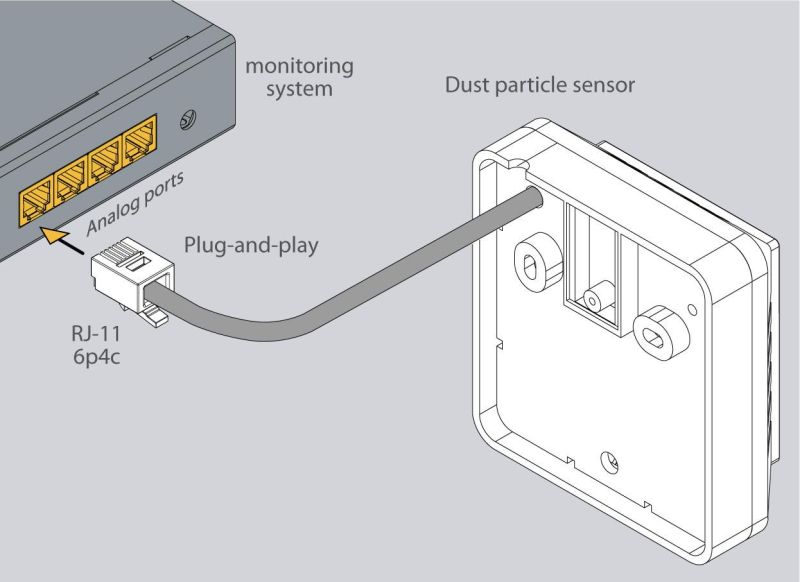

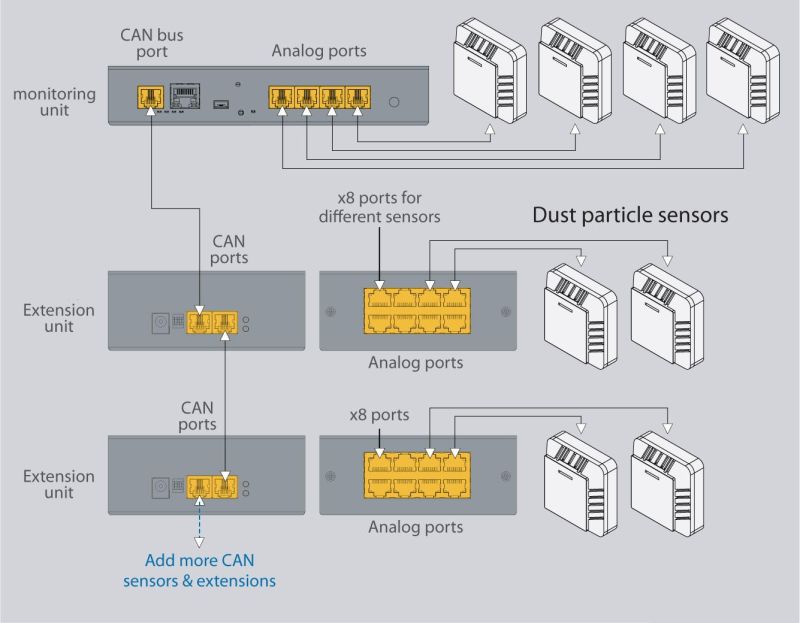

Sensor analógico plug-and-play; se puede conectar a cualquier puerto analógico (A1…A8) de la unidad de monitorización Didactum. Admite activación de eventos mediante esquemas lógicos.

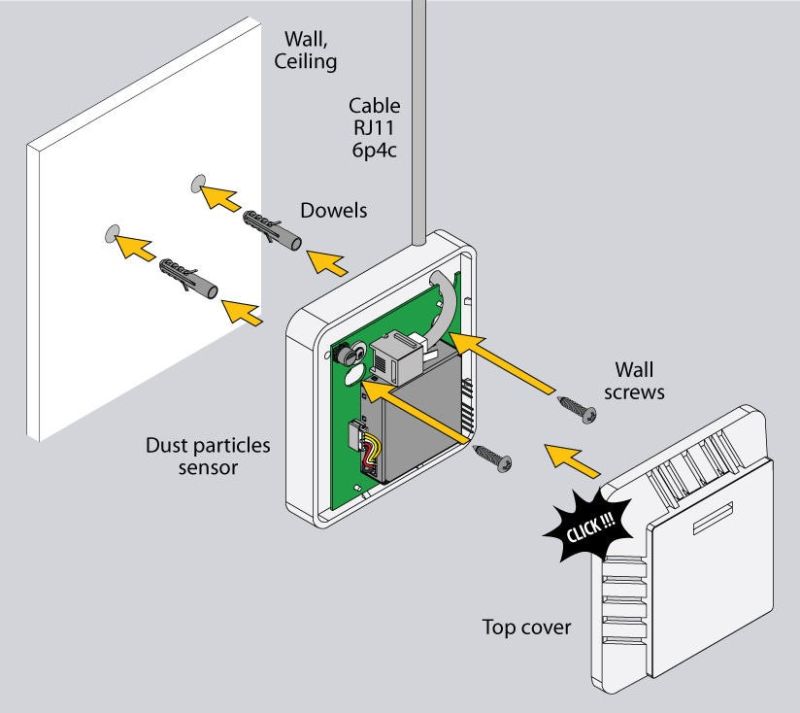

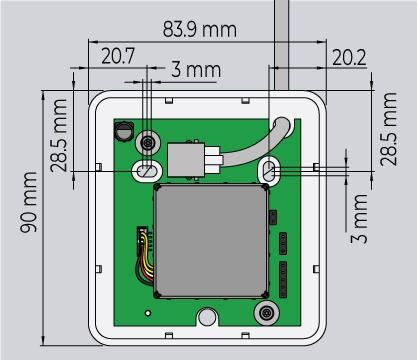

🔍 Ampliar
🔍 Ampliar
🔍 Ampliar
🔍 Ampliar
🔍 Ampliar
🔍 Ampliar
🔍 Ampliar
🔍 Ampliar
🔍 Ampliar

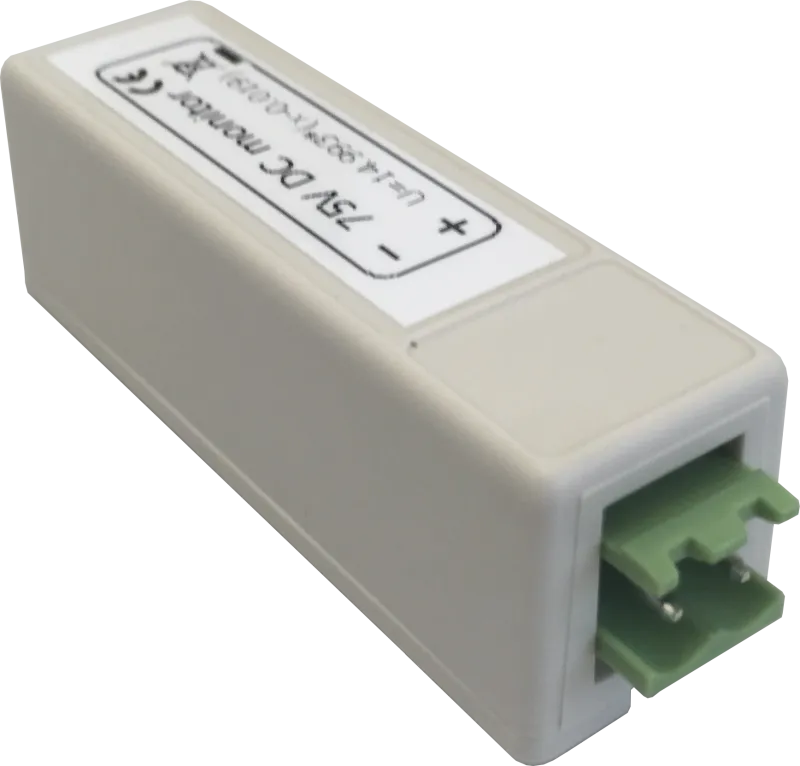

Sensor de tensión DC Didactum
▼El sensor de tensión DC Didactum mide tensiones continuas y convierte los datos a un formato compatible con los sistemas de monitorización Didactum. Permite la monitorización remota de tensiones DC en tiempo real – ideal para centros de datos, automatización industrial, sistemas de baterías y sistemas fotovoltaicos.
Plug-and-play, se puede conectar a cualquier puerto analógico de la unidad de monitorización Didactum. Escalable con la unidad de expansión de sensores.
🔍 Ampliar
🔍 Ampliar
| Modelo | Rango de medición |
|---|---|
| VT410 4V | 0 – 4 V DC |
| VT410 5V | 0 – 5 V DC |
| VT410 10V | 0 – 10 V DC |
| VT410 15V | 0 – 15 V DC |
| VT410 75V | 0 – 75 V DC (especialmente adecuado para tensiones bajas) |
Ejemplo 1 – Monitorización de baterías: el sensor de tensión DC es especialmente adecuado para monitorizar las tensiones de batería en sistemas SAI. Los hilos de medición se conectan directamente a los polos positivo y negativo de la batería. Las caídas de tensión que indican una disminución de la capacidad de la batería se detectan de forma temprana y activan una alarma.
Ejemplo 2 – Circuitos de 48 V DC: los circuitos de alimentación de 48 V DC están muy extendidos en instalaciones de telecomunicaciones y centros de datos. Con el modelo VT410 75V se puede monitorizar de forma permanente la tensión de dichos circuitos. Si se superan o no se alcanzan los valores umbral configurados, la unidad de monitorización Didactum activa automáticamente alarmas o ejecuta acciones preconfiguradas.
