Configuración Avanzada

Para configurar dispositivos de medición de corriente y voltaje como los transductores compatibles (p. ej. transformadores de corriente con K = 20 o sensor de voltaje hasta 75 V), navegue en la interfaz web a Menú principal → Árbol del sistema y haga clic en el elemento del sensor correspondiente. Se abrirá una ventana modal con las propiedades del sensor.

🔍 Ampliar

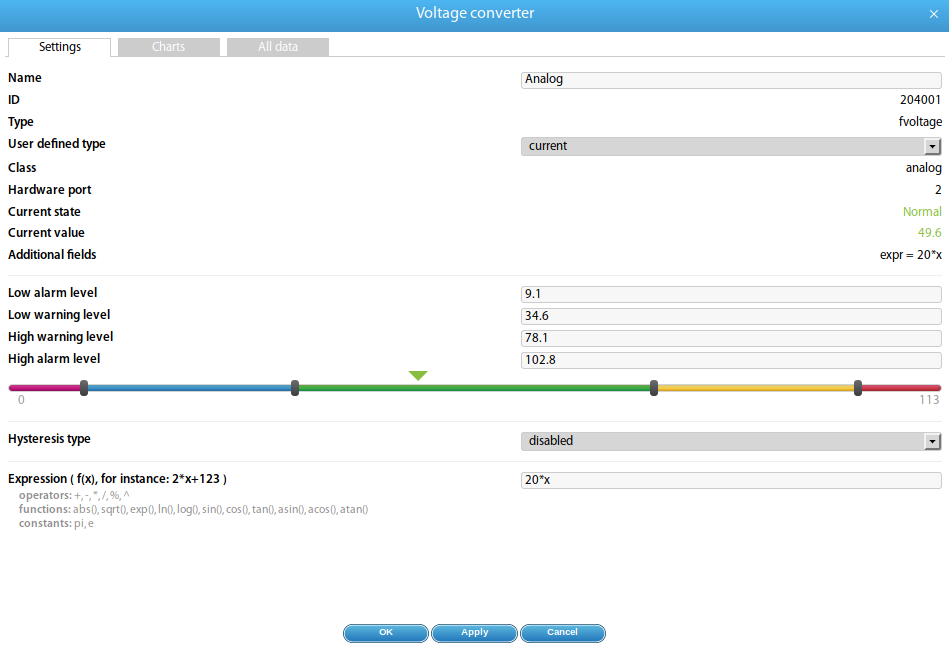

Ventana de propiedades del sensor: Ajuste Nombre, Grupo, Tipo (4-20mA o 0-5V) y Clase (analógico). En la vista del Árbol del sistema se mostrarán directamente Ampere, Volt, Frecuencia, etc. Introduzca si es necesario un tipo personalizado (p. ej. „Corriente“) y una fórmula.

Propiedades de todos los dispositivos de medición

🔍 Ampliar

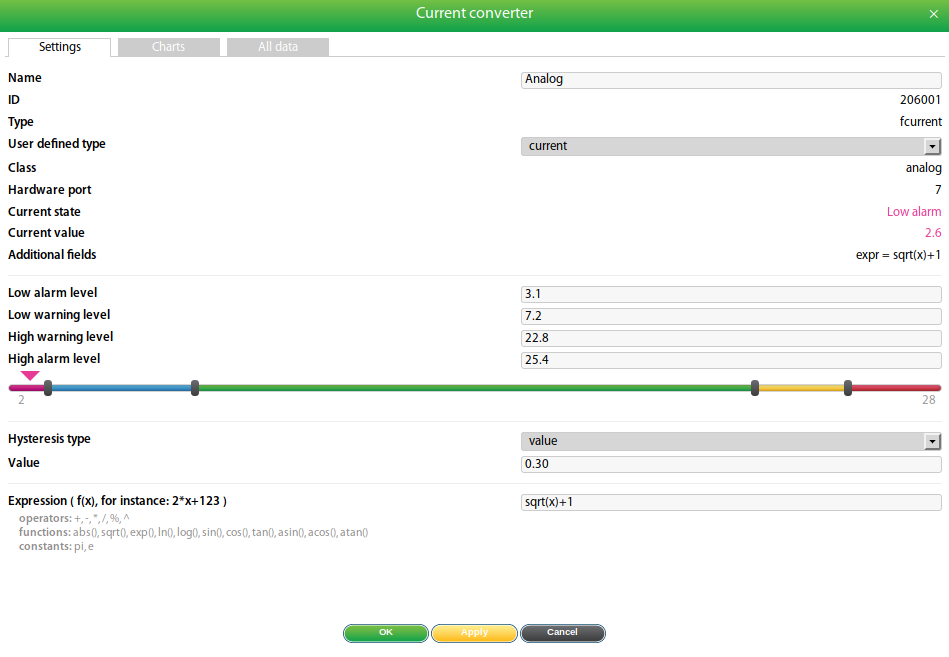

Control de umbrales: Todos los dispositivos de medición tienen límites de alarma ajustables (Low Alarm, Low Warning, High Warning, High Alarm). Todos los sistemas de monitoreo tienen una histéresis integrada para los valores de los sensores.

Fórmula de conversión (Expression)

Si un dispositivo de medición (p. ej. un convertidor de corriente 4-20mA) se utiliza con equipamiento externo como un anemómetro o sensor de nivel ultrasónico, se puede introducir una fórmula personalizada para la conversión de valores.

Por defecto se aplica: x (valor bruto medido). Los siguientes operadores y funciones están permitidos:

• Operadores: + - * / % (resto) ^ (potencia)
• Funciones: abs, sqrt, exp, ln, log, sin, cos, tan, asin, acos, atan
• Constantes: pi (3.1415926…), e (2.7182818…)
• Separador decimal: Punto, p. ej. 2.123*x+123.111

Los grupos sirven para la organización estructural de los elementos en el sistema. Permiten agrupar varios sensores o dispositivos y definir notificaciones comunes.

Crear un nuevo grupo

1. Navegue a Menú principal → Árbol del sistema y haga clic en el botón „+".
2. Seleccione en el desplegable „Grupo“. Se abrirá una ventana modal.
3. Introduzca un Nombre y opcionalmente una Descripción para el grupo.
4. Añada los elementos y módulos deseados al grupo.
5. Confirme con „OK“.

🔍 Ampliar

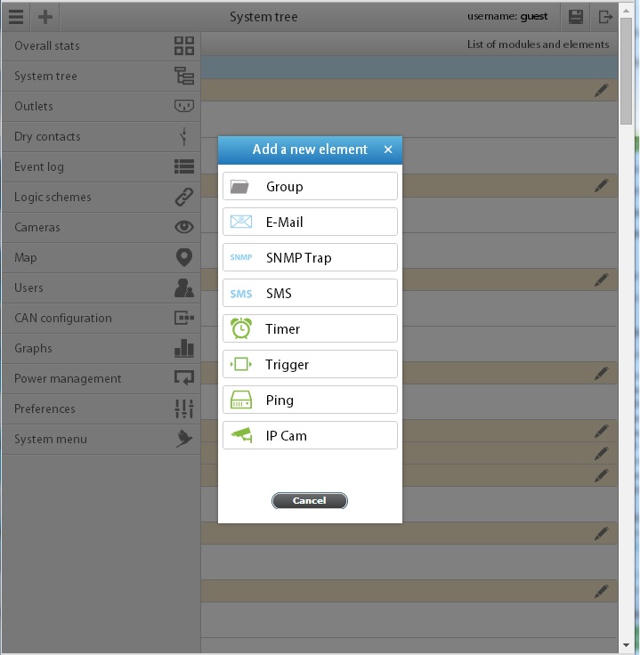

Árbol del sistema – Crear grupo: A través del botón „+" en el Árbol del sistema se selecciona el tipo „Grupo“. En el diálogo se introducen Nombre y Descripción.

🔍 Ampliar

Diálogo de configuración de grupos: Introduzca Nombre y Descripción. Luego seleccione todos los elementos que deben pertenecer al grupo y haga clic en „OK“.

🔍 Ampliar

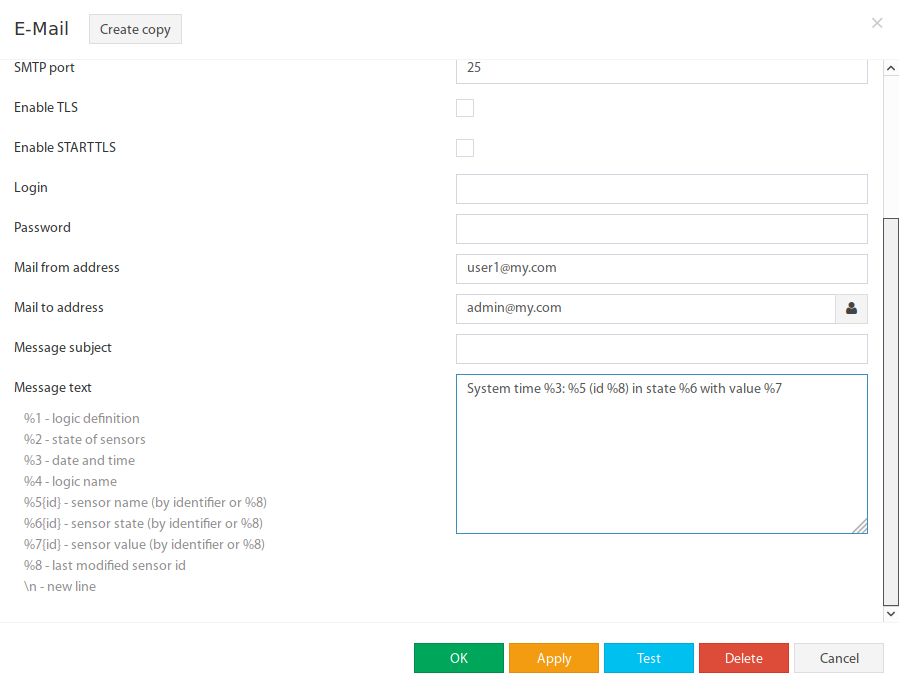

Notificaciones de grupos (desde la versión 2.5.0): En la pestaña „Notificador“ añada los elementos de notificación necesarios y seleccione el estado que los activa. Para eliminar un grupo, haga clic en el grupo y seleccione „Eliminar“.

El panel de configuración CAN sirve para configurar el bus CAN para sensores digitales CAN y dispositivos de ampliación. Los dispositivos se pueden conectar en cadena (Daisy-Chain) al puerto CAN. Todos los sensores CAN configurados aparecerán posteriormente en el Árbol del sistema.

Activar CAN

1. Navegue en la interfaz web a Menú de configuración → Pestaña Red.
2. Active la opción „Activar CAN“.
3. Haga clic en „Guardar“, luego en „Guardar configuración en Flash“ (símbolo arriba a la derecha).

🔍 Ampliar

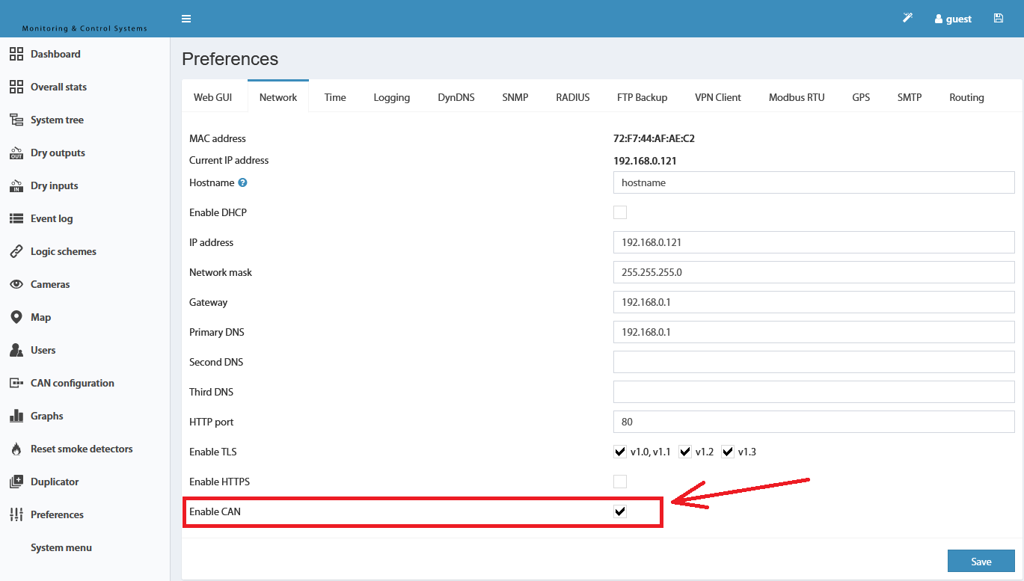

Activar CAN: En la pestaña „Red“ del menú de configuración, active el interruptor „Activar CAN“ y guarde.

Configurar CAN

Antes de poder utilizar un módulo sensor CAN, se debe configurar el bus CAN. Para ello, navegue a Menú principal → Configuración CAN.

🔍 Ampliar

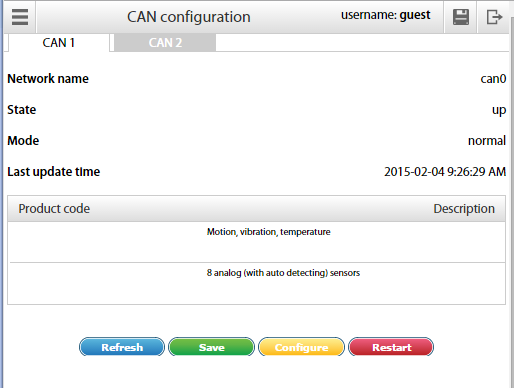

Panel de configuración CAN: Cada pestaña de estación muestra el estado actual del nodo y los módulos sensores CAN conectados. A través de los botones de acción se pueden ejecutar Refresh, Configurar, Guardar y Reiniciar.

Acciones disponibles

🔍 Ampliar

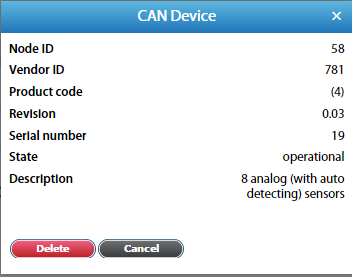

Eliminar módulo CAN: Haga clic en el módulo deseado → en la ventana modal seleccione „Eliminar“ → confirme con „Guardar“ → reinicie el nodo con „Reiniciar“.

Los esquemas lógicos sirven para definir acciones automáticas ante eventos en el sistema. Consisten en un conjunto de condiciones SI y acciones ENTONCES. Las condiciones se pueden combinar con Y y O.

Un esquema lógico solo está activo cuando se cumple la combinación de condiciones. Si está inactivo, tampoco se ejecutan las acciones inversas — para ello se requiere un esquema lógico separado.

🔍 Ampliar

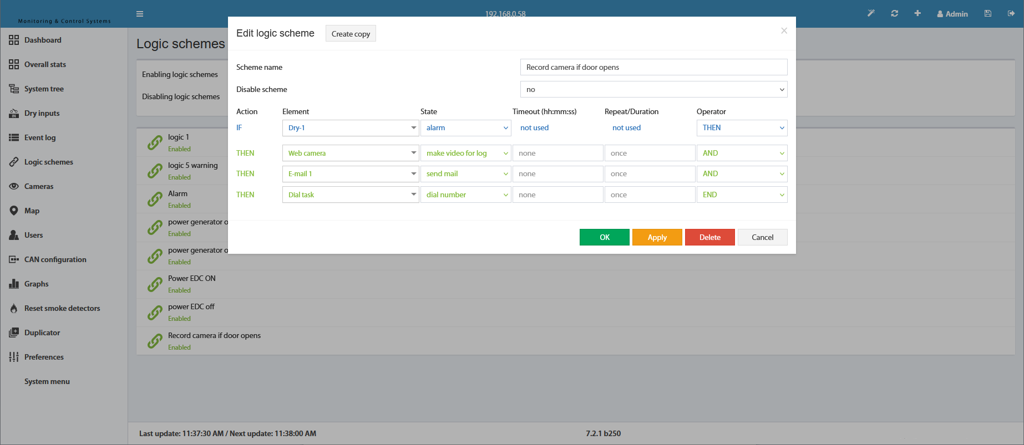

Vista general de esquemas lógicos: Todas las lógicas creadas de un vistazo. Arriba hay botones para desactivar/activar simultáneamente todas las lógicas.

Crear un nuevo esquema lógico

1. Navegue a Menú principal → Esquemas lógicos y haga clic en „+"“. Se abrirá una ventana modal.
2. Asigne un Nombre al esquema lógico.
3. Cree las condiciones SI: Seleccione en el campo „Elemento“ el elemento deseado y en el campo „Estado“ el estado de activación. Con „Y“ / „O“ en el campo „Operador“ se vinculan más condiciones.
4. Defina las acciones ENTONCES. En el campo „Timeout“ se puede introducir un retardo en segundos antes de que el elemento adopte el nuevo estado.
5. En el campo „Repetir“ (Repeat) se puede establecer un intervalo de repetición para toda la duración de la actividad (p. ej. para el envío periódico de correos electrónicos).
6. Guardar el esquema lógico y guardar la configuración en la memoria Flash.

🔍 Ampliar

Editor de esquema lógico: Definir condiciones SI (Elemento + Estado), Operador (Y/O), acciones ENTONCES, Timeout e intervalo de repetición.

Acciones únicas al iniciar el sistema

Los esquemas lógicos se pueden configurar para que se ejecuten una sola vez al arrancar el sistema. También es posible un reinicio forzado del sistema mediante un esquema lógico — pero se debe usar con precaución si se guardan archivos de registro por correo electrónico o FTP. El sistema no se reinicia si han pasado menos de 15 minutos desde el último arranque.

🔍 Ampliar

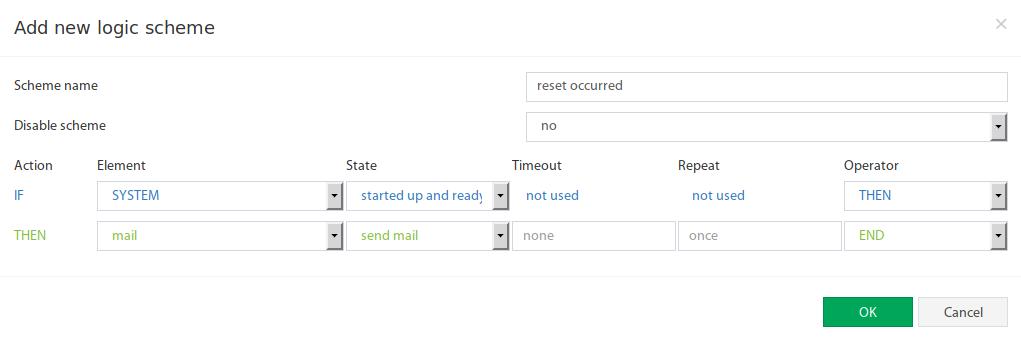

Acción única en tiempo de arranque: Mediante un trigger especial de inicio del sistema se pueden activar acciones únicas al arrancar.

Desactivar/activar todos los esquemas lógicos simultáneamente

🔍 Ampliar

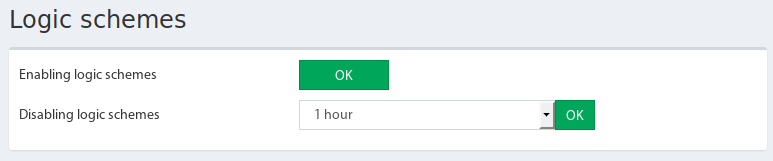

Control global: En la parte superior del panel de esquemas lógicos hay botones para desactivar y activar temporalmente todos los esquemas lógicos disponibles de una vez.

Este ejemplo muestra cómo se utiliza un sensor de tensión AC para detectar fallos de corriente. Se supervisan tres estados: corriente presente, fallo breve y fallo prolongado de corriente (Blackout).

Objetivo

• Activar alarma cuando la tensión baje (Corriente „APAGADA“)
• Enviar aviso de restablecimiento cuando la tensión vuelva (Corriente „ENCENDIDA“)
• En caso de fallo prolongado de corriente (p. ej. > 15 minutos) marcar como emergencia (Blackout)

Paso 1: Crear tres triggers

Cree tres triggers (→ ver Sección 9: Crear triggers):

• „Corriente ENCENDIDA“ – corresponde al estado „Corriente presente“
• „Corriente APAGADA“ – corresponde al estado „Fallo breve“
• „Blackout“ – corresponde a un fallo prolongado de corriente (emergencia)

🔍 Ampliar

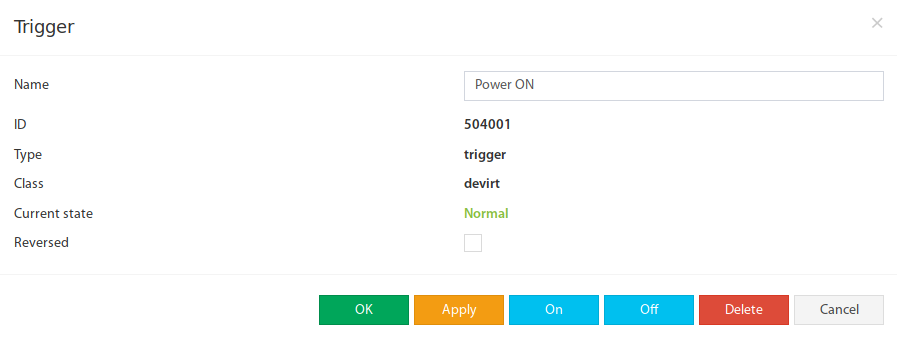

Tres triggers en el Árbol del sistema: Los triggers „Corriente ENCENDIDA“, „Corriente APAGADA“ y „Blackout“ reflejan el estado respectivo de la tensión supervisada.

Paso 2: Establecer umbrales del sensor de tensión

Establezca el umbral „Low Alarm“ a un valor mayor que cero, ya que durante un fallo de tensión el sensor puede seguir mostrando algunos voltios (tensión residual).

🔍 Ampliar

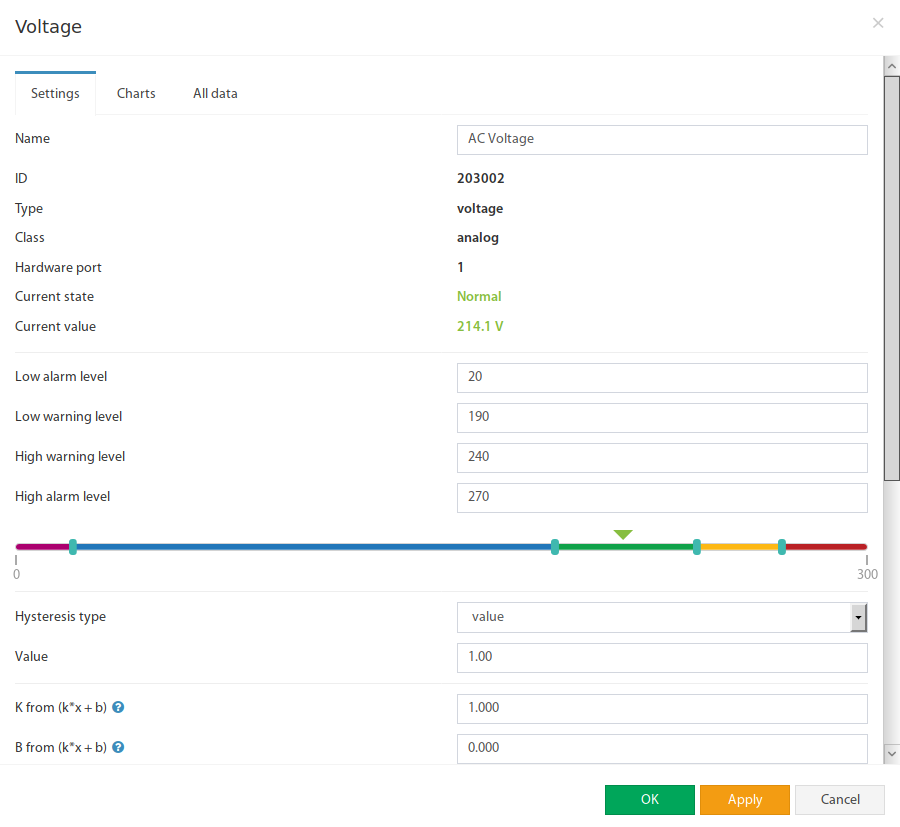

Configuración del sensor: El umbral „Low Alarm“ debe establecerse mayor que 0, ya que en caso de fallo de tensión puede seguir habiendo una tensión residual medible.

Paso 3: Crear esquemas lógicos

🔍 Ampliar

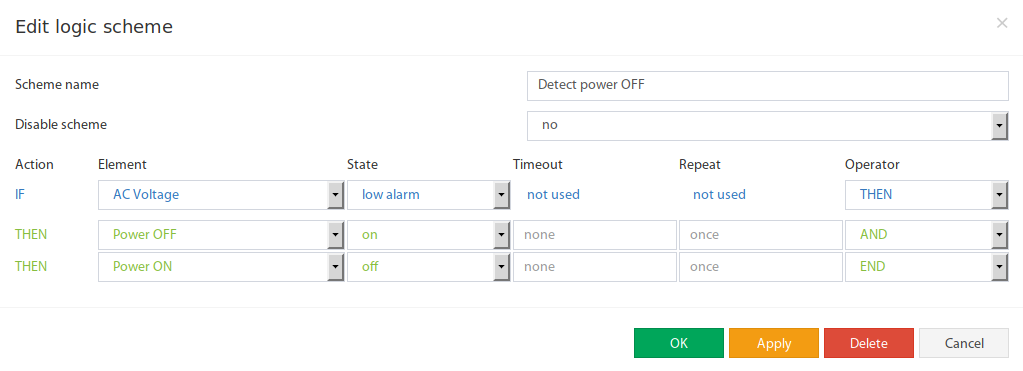

Esquema lógico „Corriente APAGADA“: SI sensor AC = Low Alarm → ENTONCES activar trigger „Corriente APAGADA“, desactivar trigger „Corriente ENCENDIDA“.

🔍 Ampliar

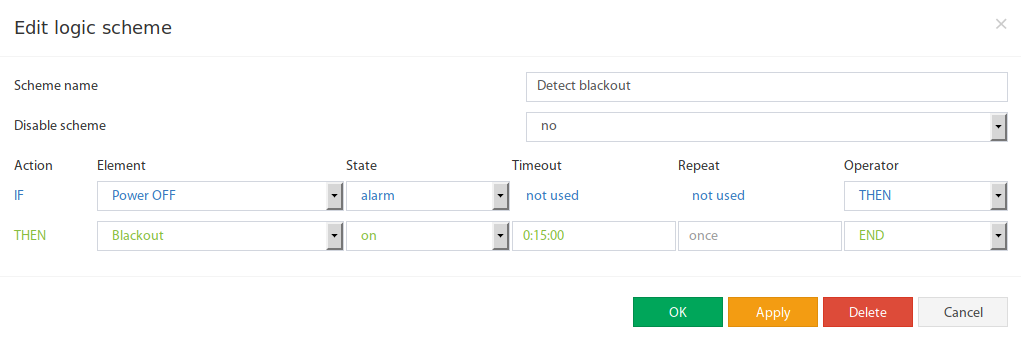

Esquema lógico „Blackout“: Establezca el campo Timeout en 900 segundos (15 minutos). Si la tensión se restablece antes de que transcurra este tiempo, el esquema lógico no se ejecutará.

🔍 Ampliar

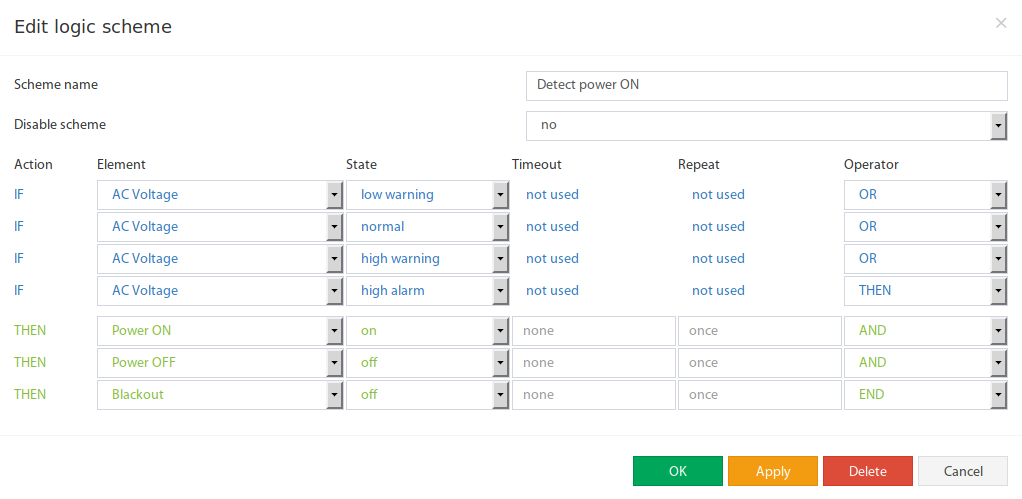

Esquema lógico „Corriente ENCENDIDA“: Cuando el sensor AC se encuentra en cualquier estado de funcionamiento excepto „Low Alarm“ → desactivar triggers „Corriente APAGADA“ y „Blackout“.

🔍 Ampliar

Notificación Blackout: Introduzca en el campo „Repeat“ (p. ej. 1800 segundos = 30 minutos) para que la notificación se repita cada 30 minutos hasta que la tensión vuelva.

Este ejemplo muestra cómo activar automáticamente los ventiladores en un armario de telecomunicaciones y, en caso de sobrecalentamiento crítico, activar además una sirena y notificaciones.

Componentes utilizados

1. Ajustar los umbrales del sensor de temperatura: Establecer „High Warning“ en 36°C y „High Alarm“ en 44°C. Establecer los umbrales inferiores no necesarios al mínimo.
2. Configurar los ajustes de relé: Asignar nombre y establecer la „Duración del impulso“ (determina cuánto tiempo permanece activa la sirena, p. ej. 90 segundos).
3. Crear notificaciones por correo electrónico y SMS (→ Crear notificaciones).
4. En el menú Esquemas lógicos crear tres lógicas (ver más abajo).

🔍 Ampliar

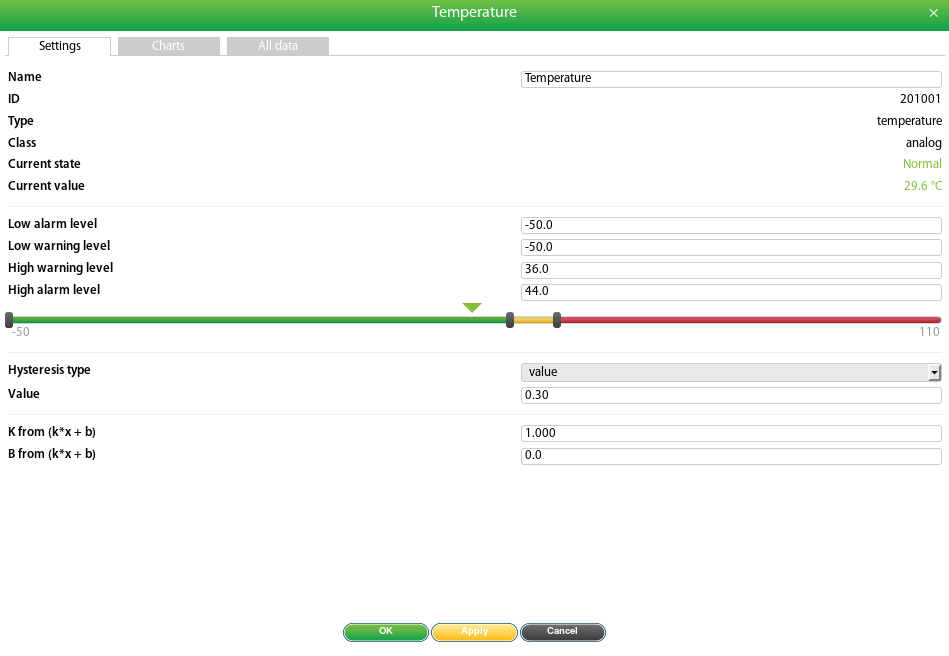

Paso 1 – Umbrales: High Warning = 36°C (ventilador encendido), High Alarm = 44°C (ventilador + sirena + notificación).

🔍 Ampliar

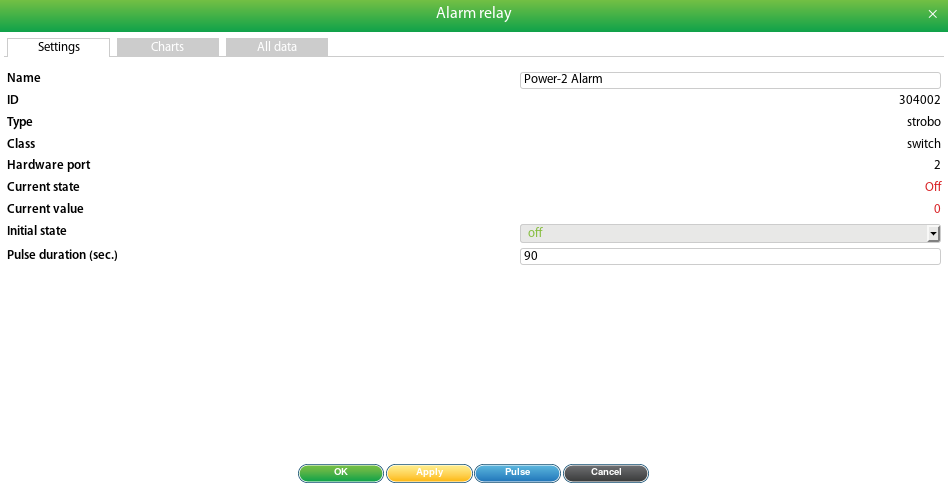

Paso 2 – Configuración de relé: Establecer una duración del impulso de 90 segundos para el relé de alarma, para que la sirena se detenga automáticamente después de este tiempo.

a) Esquema lógico 1: Encender ventilador a 36°C

🔍 Ampliar

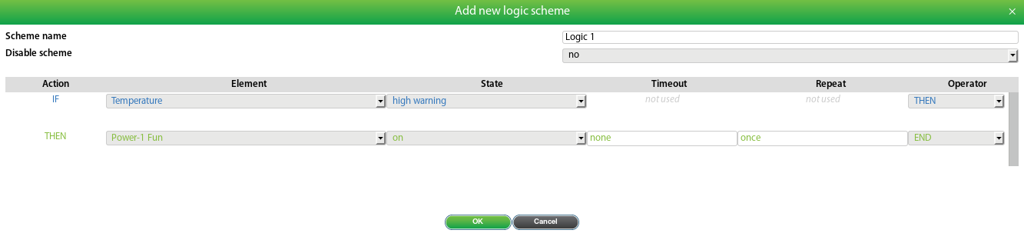

Esquema lógico 1: SI Sensor de temperatura = High Warning → ENTONCES encender Power-1 Ventilador.

b) Esquema lógico 2: Ventilador + Sirena + Notificación a 44°C

🔍 Ampliar

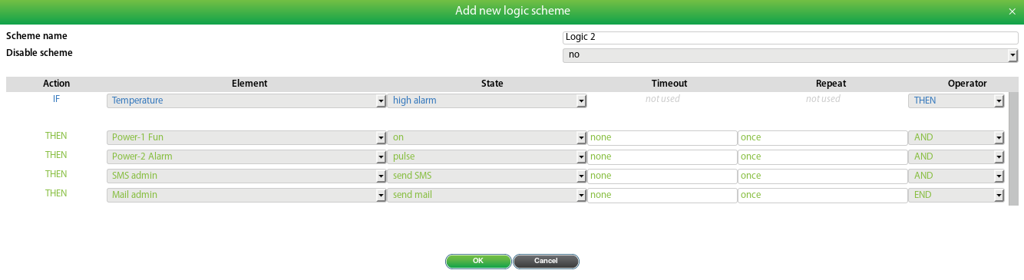

Esquema lógico 2: SI Sensor de temperatura = High Alarm → Power-1 Ventilador ENCENDIDO, Power-2 Sirena como impulso (90s), enviar SMS y E-Mail.

c) Esquema lógico 3: Apagar ventilador a temperatura normal

🔍 Ampliar

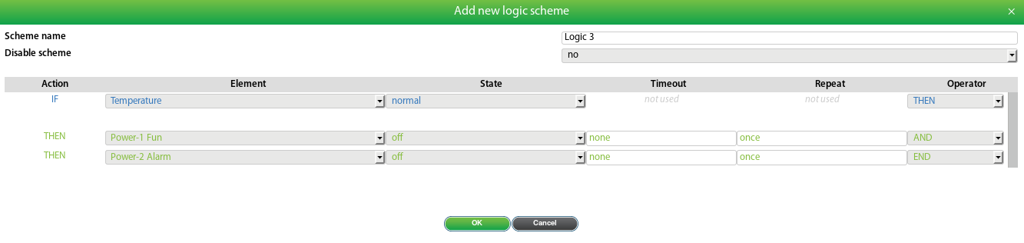

Esquema lógico 3: SI Sensor de temperatura = Normal (por debajo de 36°C) → Power-1 Ventilador APAGADO y Power-2 Alarma APAGADA. El estado „Normal“ se encuentra entre Low Warning y High Warning.

Este ejemplo muestra cómo un sensor de movimiento PIR enciende y apaga automáticamente un dispositivo AC (p. ej. una lámpara).

1. Conecte el sensor PIR a un puerto analógico (sensores PIR compatibles para dispositivos Didactum).
2. Conecte la línea AC (p. ej. circuito de 110 VAC para una lámpara) al interruptor de relé del sistema de monitoreo.
3. Cree dos esquemas lógicos — uno para encender y otro para apagar el circuito.

🔍 Ampliar

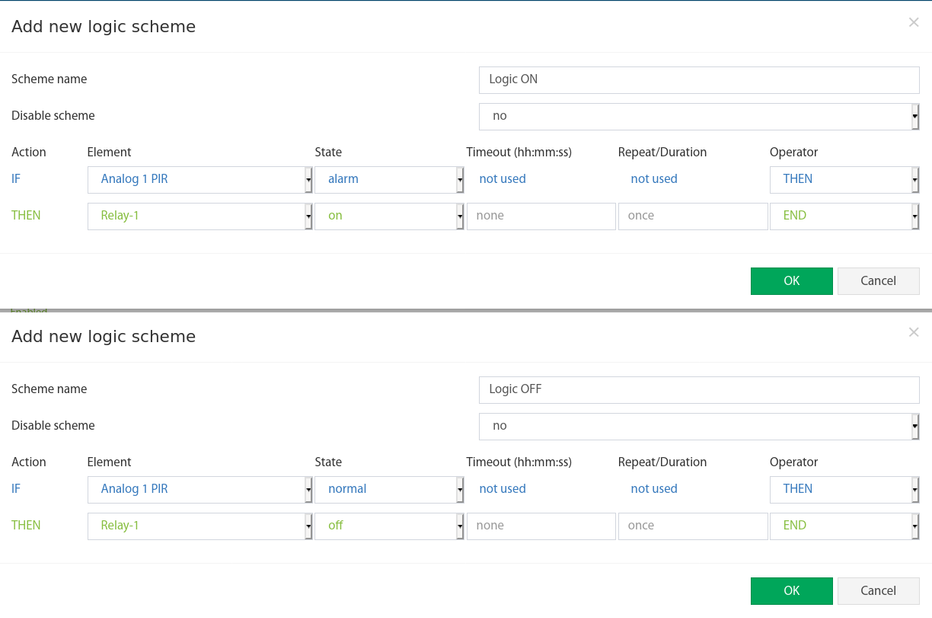

Esquemas lógicos para detección de movimiento: Esquema lógico A: SI Sensor PIR = Alarma → ENTONCES Relé ENCENDIDO (Lámpara ENCENDIDA). Esquema lógico B: SI Sensor PIR = Normal → ENTONCES Relé APAGADO (Lámpara APAGADA).

El módulo de mapas permite subir planos de varias plantas, salas o racks. Los sensores se pueden colocar en el plano mediante arrastrar y soltar. Además, se pueden dibujar elementos de vectores (p. ej. para visualizar cables de sensores de fuga).

🔍 Ampliar

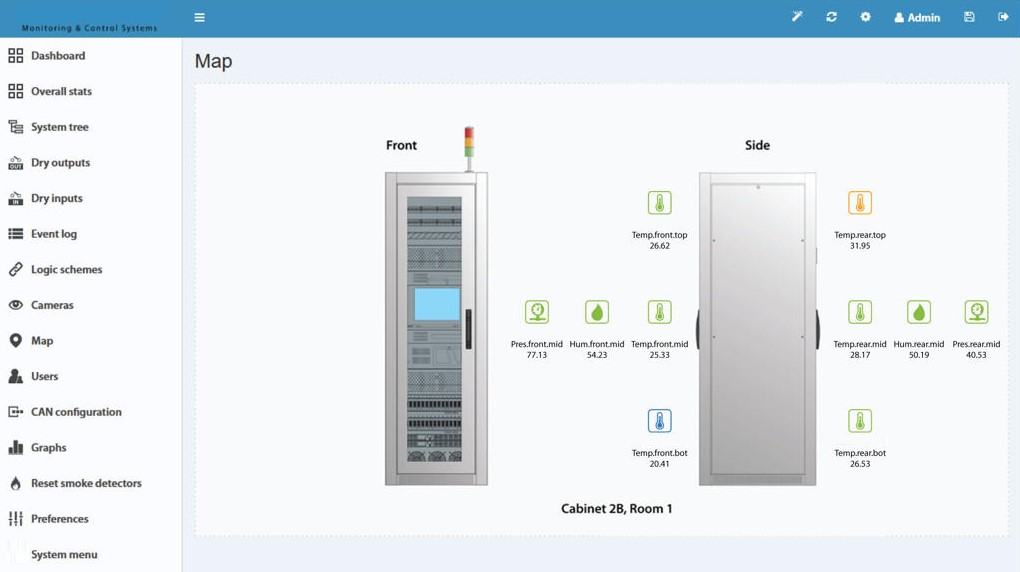

Vista del plano de sala: Los sensores se muestran como iconos en vivo en el plano. El número de sensores no está técnicamente limitado — depende del rendimiento del navegador del PC utilizado.

Subir plano de sala

1. Navegue a Menú principal → Mapa y haga clic en el símbolo de configuración „⚙“.
2. Seleccione „Nuevo mapa“ → „Seleccionar archivo“ → subir imagen → „OK“.
3. Para añadir/eliminar elementos en el mapa: „⚙“ → seleccionar elementos → „OK“ → arrastrar los elementos a la posición deseada.

🔍 Ampliar

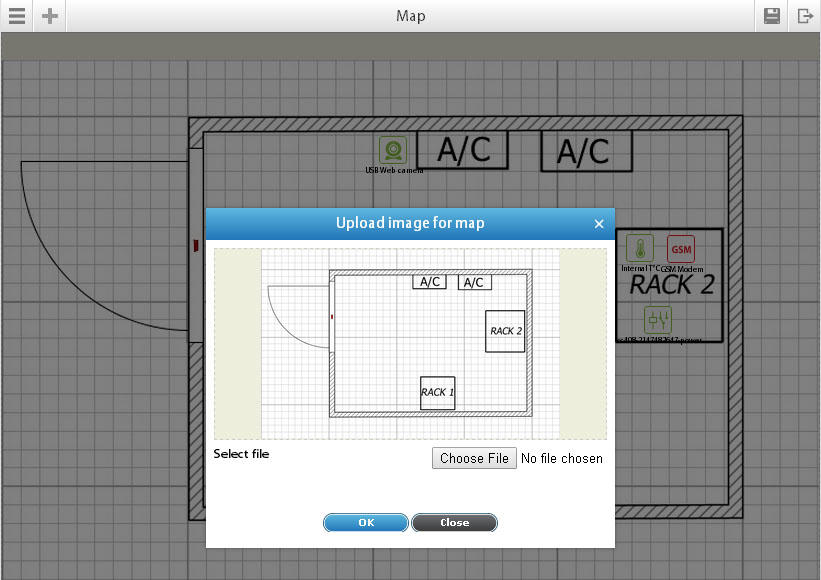

Subir plano de sala: A través del símbolo de configuración en el área del mapa se abre el diálogo para subir un nuevo plano.

Colocar sensores en el plano

🔍 Ampliar

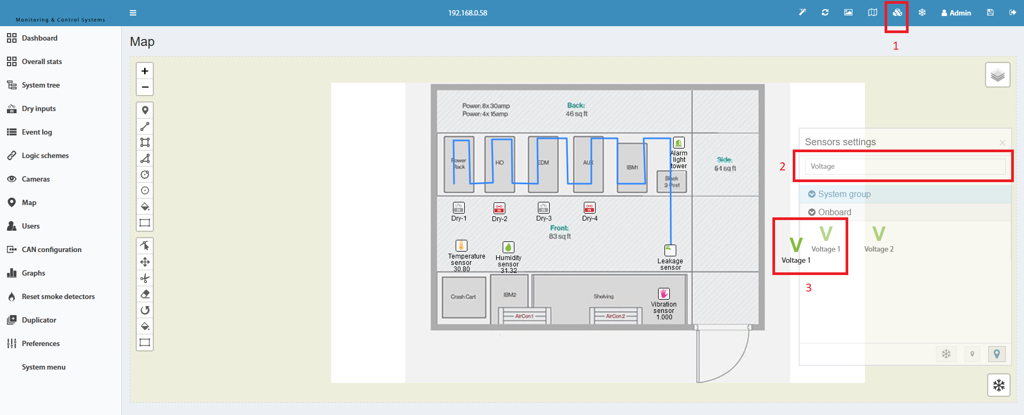

Colocar sensor: En modo edición, los iconos de sensores se pueden arrastrar y soltar en el plano y posicionar con precisión.

Crear varias plantas/salas

1. En el área del mapa, haga clic en el símbolo „Mapas“ arriba a la derecha para abrir las opciones de edición.
2. Crear nueva planta haciendo clic en „+“ o editar una planta existente.
3. Subir una nueva imagen como fondo para la nueva planta.

🔍 Ampliar

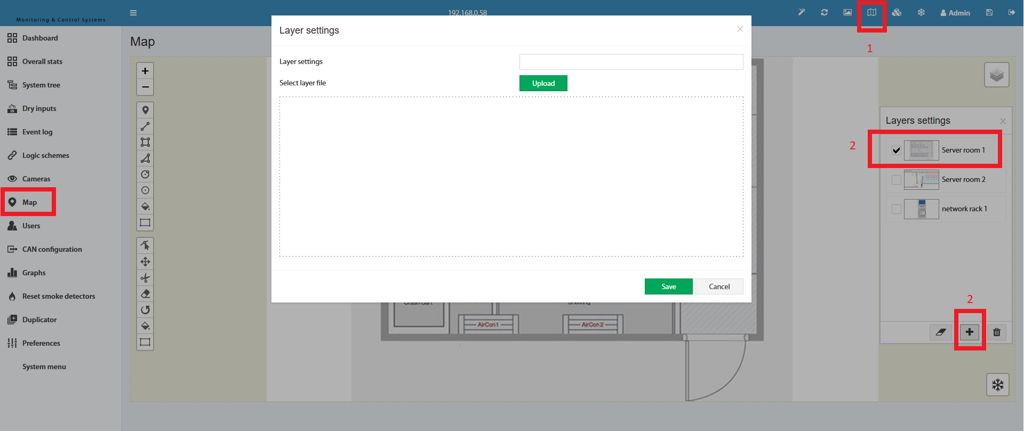

Crear varias plantas: Con el botón Plus se pueden crear tantos planos (plantas, salas, racks) como se desee.

🔍 Ampliar

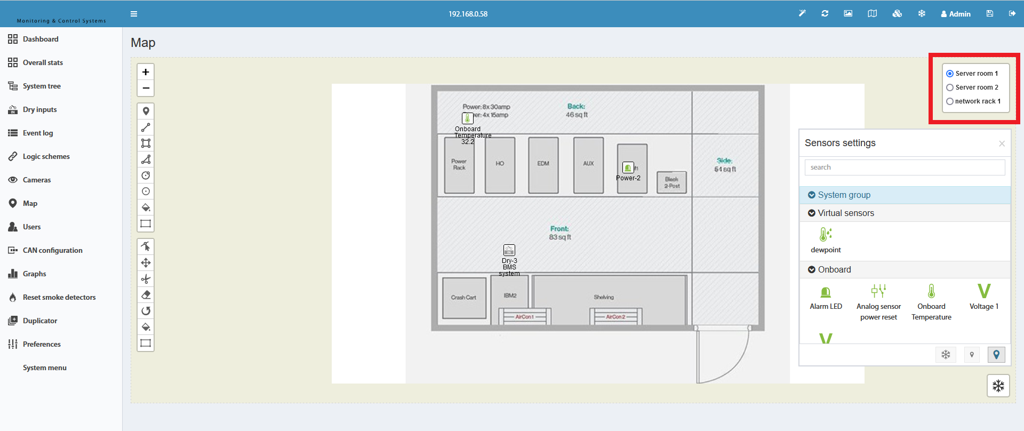

Cambiar entre plantas: Con las pestañas de plantas se puede cambiar rápidamente entre diferentes planos.

Dibujar elementos de vectores

Con la herramienta Polilínea (Draw Polyline) se pueden dibujar, por ejemplo, cables de sensores de fuga en el plano — exactamente como están instalados en la sala.

🔍 Ampliar

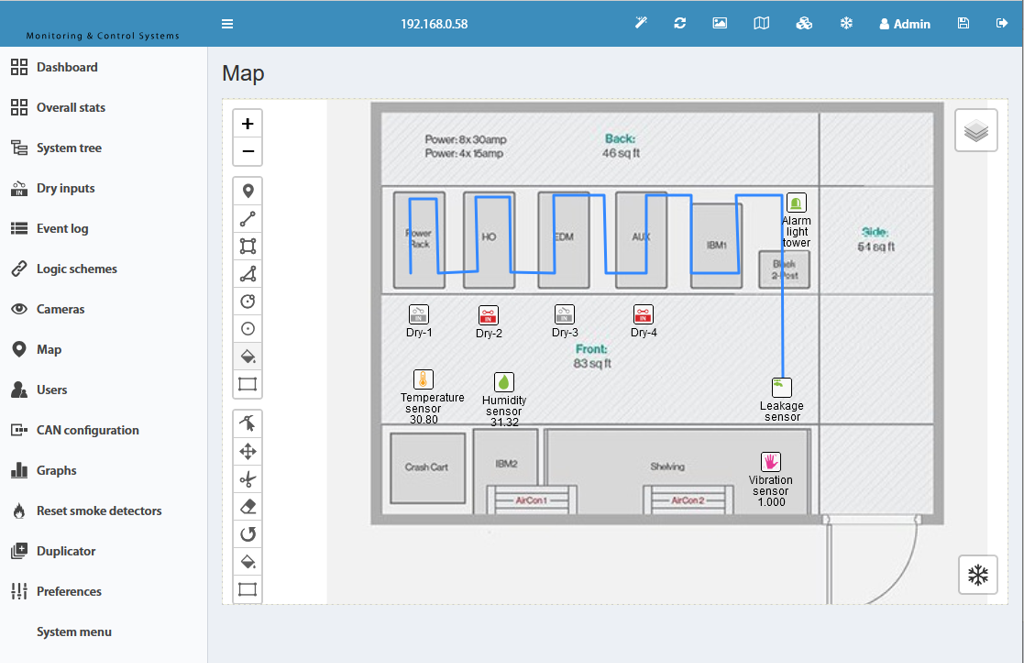

Gráfico vectorial – Cable de sensor de fuga: La línea azul muestra el recorrido exacto del cable del sensor de fuga en el centro de datos (suelo elevado). Así se puede ver de un vistazo dónde se detecta una fuga.

El elemento Trigger sirve para generar eventos en el sistema — activados por esquemas lógicos o manualmente. Un Trigger tiene dos modos:

• Modo normal: Cambia de „Normal“ a „Alarma“ al encenderse, y vuelve a „Normal“ al apagarse.
• Modo invertido: Comportamiento inverso.

Una característica especial del Trigger es que se puede usar tanto en la lista de condiciones SI como en la lista de acciones ENTONCES de los esquemas lógicos. Así se pueden vincular dos lógicas independientes.

Crear un nuevo Trigger

1. Navegue a Menú principal → Árbol del sistema y haga clic en „+“.
2. Seleccione „Trigger“.
3. Asigne un Nombre al Trigger y seleccione la Inversión si es necesario.
4. Confirme con „OK“.

🔍 Ampliar

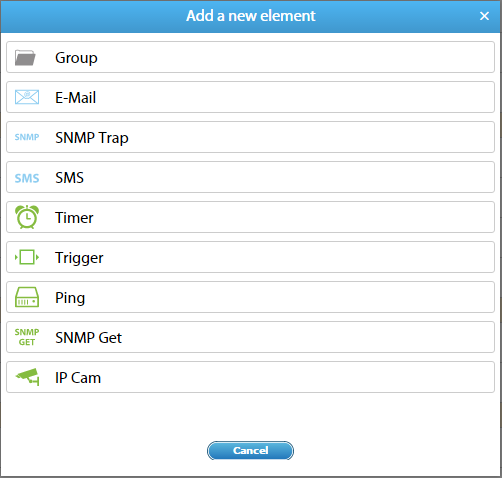

Crear Trigger: A través de „+“ en el Árbol del sistema → seleccionar „Trigger“ → introducir nombre y opcionalmente inversión → „OK“.

🔍 Ampliar

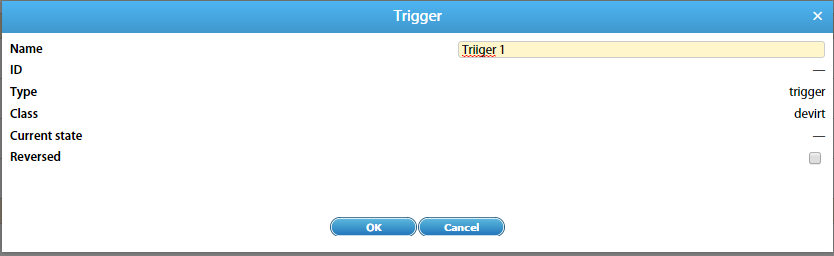

Diálogo de Trigger: Introducir nombre y establecer modo de inversión. El Trigger aparecerá después en el Árbol del sistema.

🔍 Ampliar

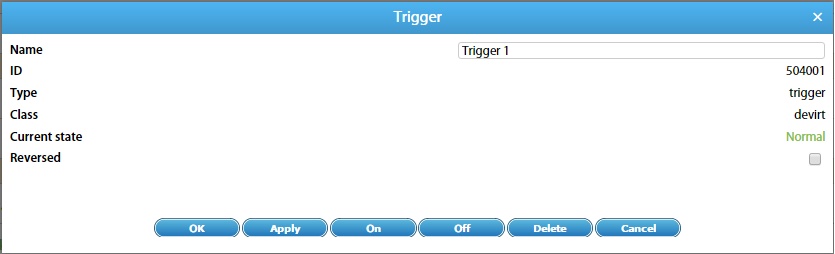

Editar Trigger: En el Árbol del sistema, además de las funciones estándar, están disponibles las acciones „Encender“ (cambia a estado de Alarma) y „Apagar“ (cambia a estado Normal).

Los Triggers son extremadamente versátiles y se pueden utilizar para realizar lógicas de automatización complejas. Las siguientes cuatro tareas muestran casos de uso típicos.

Tarea 1: Filtrar saltos frecuentes de valores de un sensor analógico

▼

Un sensor analógico (p. ej. supervisión de tensión) muestra saltos frecuentes en las mediciones. Una notificación directa generaría demasiados mensajes.

Opción 1: Retardo (Timeout)

Crear un esquema lógico con el campo Timeout (p. ej. 30 segundos). El SMS solo se enviará si el sensor permanece al menos 30 segundos en estado High-Alarm.

🔍 Ampliar

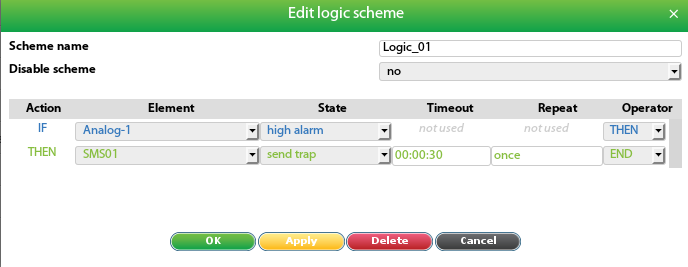

Opción 1 – Esquema lógico con Timeout: El SMS solo se envía si el sensor „Analog-1“ permanece al menos 30 segundos en estado High-Alarm.

Opción 2: Trigger como memoria intermedia (máx. un mensaje cada 15 min.)

🔍 Ampliar

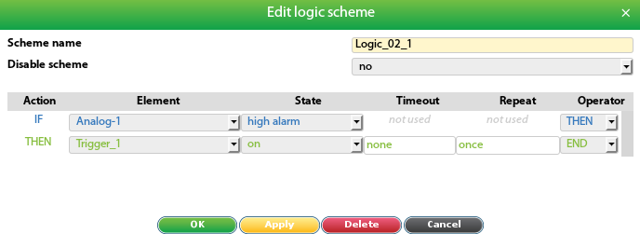

Lógica 1: SI Analog-1 = High Alarm → ENTONCES encender Trigger_1 (establecer marcador).

🔍 Ampliar

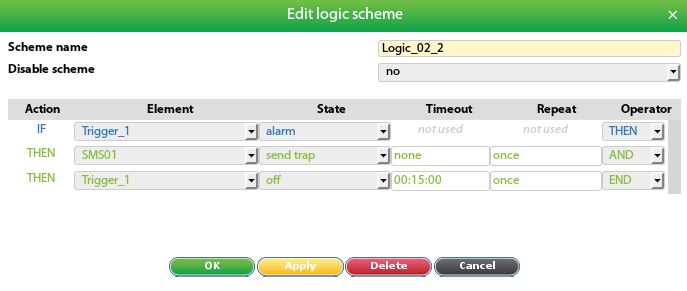

Lógica 2: SI Trigger_1 = Activo → ENTONCES enviar SMS, apagar Trigger_1 automáticamente después de 15 minutos (Timeout = 900s). Nuevas alarmas solo se notificarán después de resetear el Trigger.

Opción 3: Reaccionar solo al primer High-Alarm, ignorar hasta volver a Normal

🔍 Ampliar

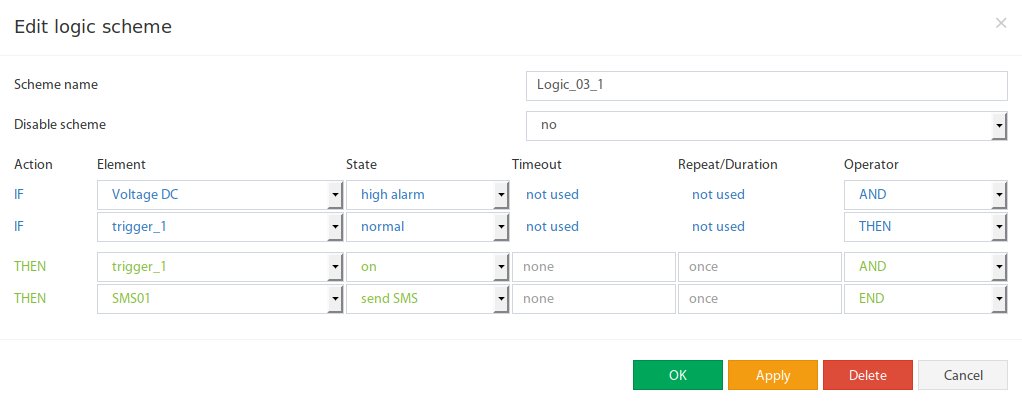

Opción 3: Al High Alarm enviar notificación y activar Trigger. Resetear el Trigger solo después de 5 minutos de estado Normal estable, para permitir nuevas notificaciones.

Tarea 2: Suprimir alarma de temperatura al abrir la puerta

▼

Cuando se abre la puerta de una sala de servidores, la temperatura puede subir temporalmente. En este caso, no se debe activar una alarma.

1. Crear un Trigger que "recuerde" el momento de apertura de la puerta.
2. Esquema lógico: Activar Trigger al abrir la puerta (con 2s de retardo para evitar activaciones accidentales).
3. Esquema lógico: Apagar Trigger 15 minutos después de cerrar la puerta.
4. Esquema lógico de alarma: Enviar notificación solo si el Trigger está APAGADO (= puerta no abierta).

🔍 Ampliar

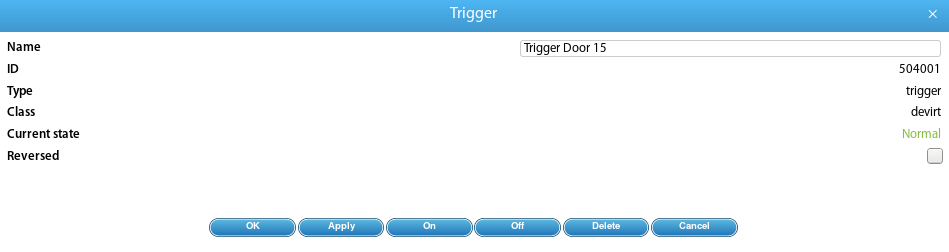

Paso 1: Crear Trigger que almacena el estado de apertura de la puerta.

🔍 Ampliar

Paso 2: SI Sensor de puerta = Alarma → ENTONCES Trigger ENCENDIDO (Timeout 2s para evitar activaciones accidentales).

🔍 Ampliar

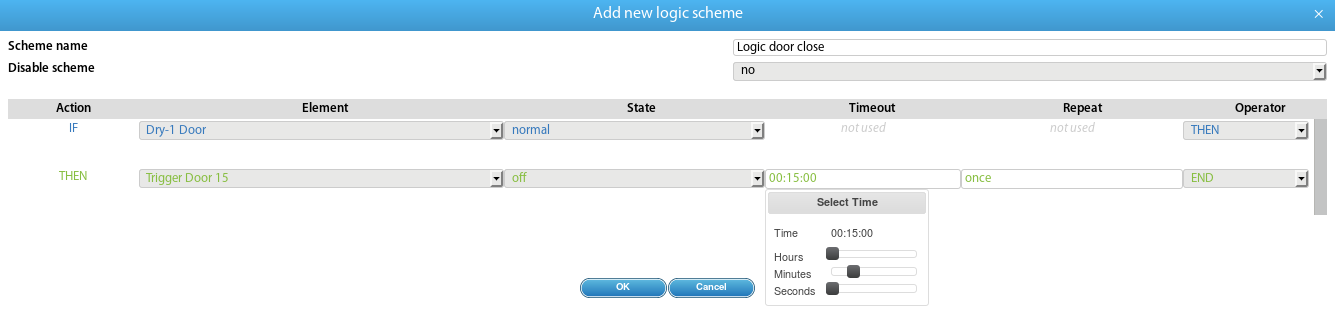

Paso 3: SI Sensor de puerta = Normal → ENTONCES Trigger APAGADO (Timeout 900s = 15 minutos). Da tiempo a la sala para volver a la temperatura normal.

🔍 Ampliar

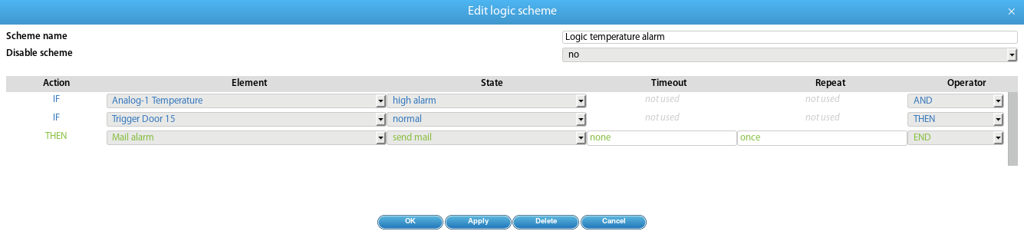

Paso 4 – Esquema lógico de alarma: SI Sensor de temperatura = High Alarm Y Trigger = Normal → ENTONCES enviar notificación de alarma. La condición „Trigger = Normal“ impide la alarma cuando la puerta está abierta.

Tarea 3: Enviar mensaje „Keep Alive“ a una hora establecida

▼

Se debe enviar un mensaje semanal „Keep Alive“ de lunes a viernes a las 12:00 — pero solo si no ha habido fallos de Ping.

1. Crear Timer: Semanal, Lu–Vi, 12:00:00, duración 5 segundos (hasta 12:00:05).
2. Crear Trigger que indique el estado normal del Ping.
3. Esquema lógico: Activar Trigger cuando se detecte fallo de Ping.
4. Esquema lógico: Enviar mensaje Keep-Alive si Timer activo Y Trigger = Normal.
5. Esquema lógico: Apagar Trigger al finalizar el Timer.

🔍 Ampliar

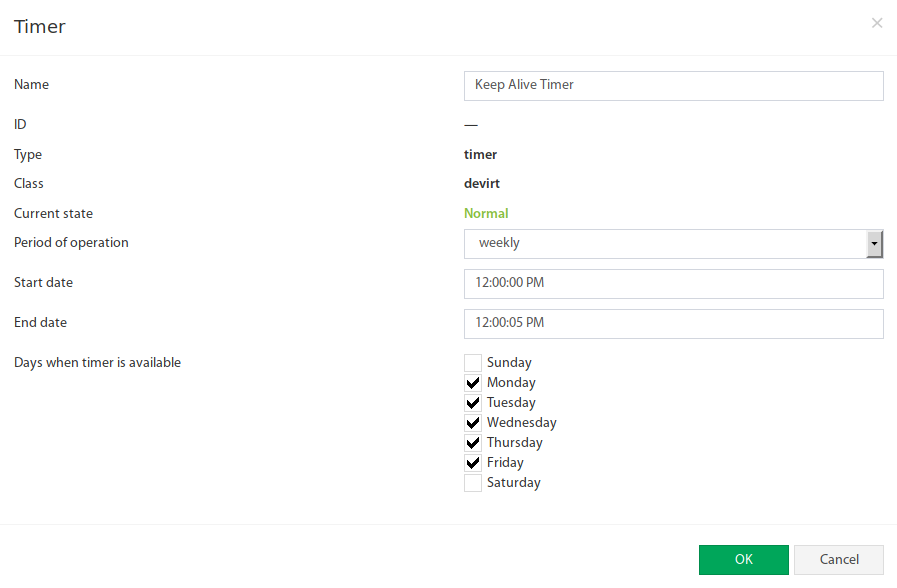

Configuración del Timer: Timer semanal (Lu–Vi), hora de inicio 12:00:00, duración 5 segundos. Este Timer controla el momento de envío del mensaje Keep-Alive.

🔍 Ampliar

Supervisión de Ping: SI Elemento Ping = Alarma → ENTONCES Trigger ENCENDIDO. Esto recuerda si ha ocurrido un fallo de Ping.

🔍 Ampliar

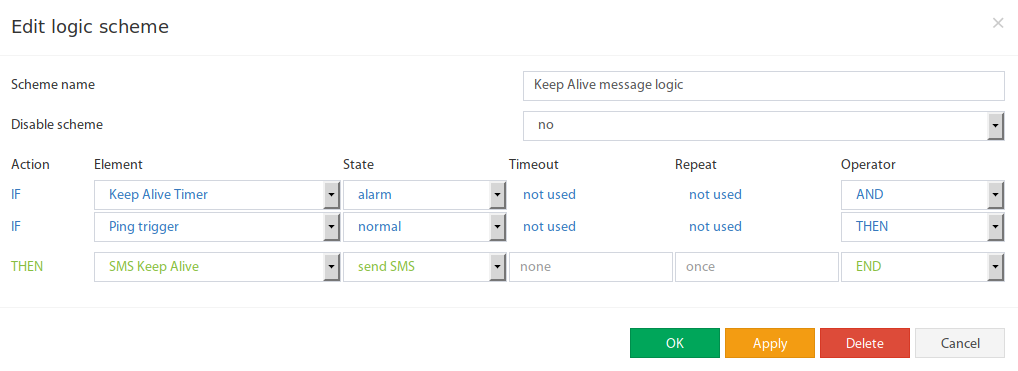

Envío Keep-Alive: SI Timer activo Y Trigger = Normal (sin fallo de Ping) → ENTONCES enviar mensaje.

Tarea 4: Alternar carga de reserva cada 8 horas

▼

Dos dispositivos de reserva deben funcionar en turnos de 8 horas — 8 horas dispositivo A, luego 8 horas dispositivo B.

1. Crear Trigger que alterne entre dispositivo A y dispositivo B.
2. Crear dos esquemas lógicos para activar/desactivar el Trigger cada 8 horas (28800 segundos).
3. Crear otros dos esquemas lógicos para el control real de los dispositivos (Relé ENCENDIDO/APAGADO según el estado del Trigger).

🔍 Ampliar

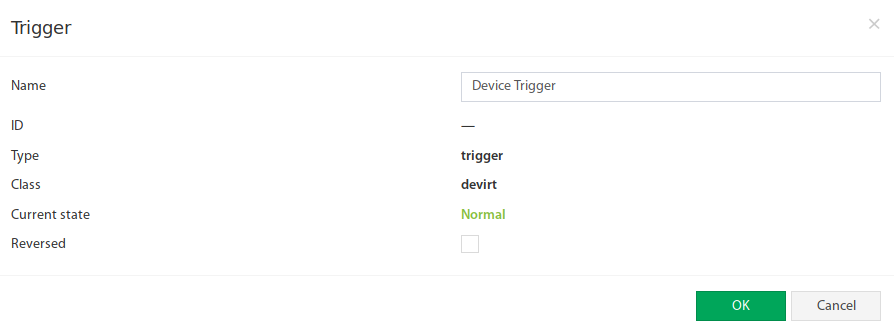

Paso 1: Crear Trigger que alterna entre los dos dispositivos.

🔍 Ampliar

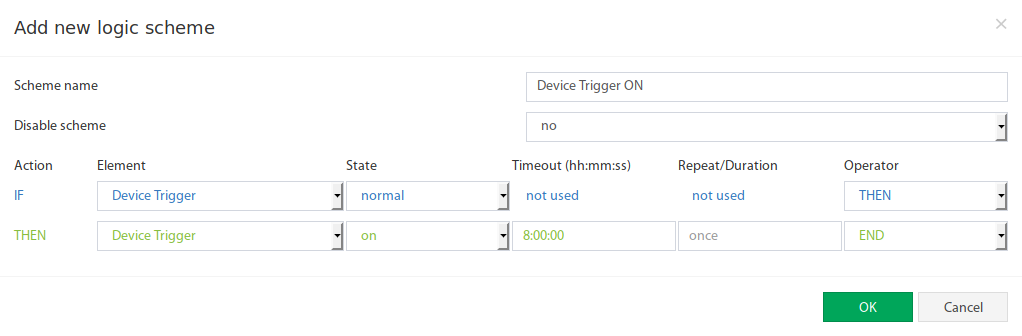

Esquema lógico ENCENDIDO: SI Trigger = Normal → ENTONCES Trigger ENCENDIDO (Timeout = 28800 segundos = 8 horas).

🔍 Ampliar

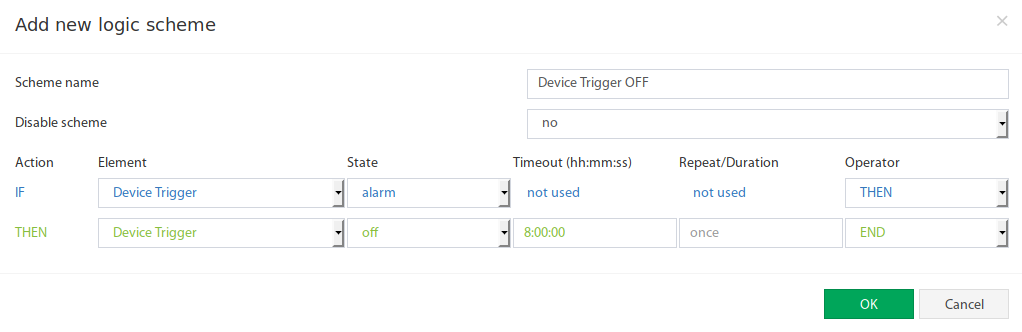

Esquema lógico APAGADO: SI Trigger = Alarma → ENTONCES Trigger APAGADO (Timeout = 28800 segundos = otras 8 horas).

🔍 Ampliar

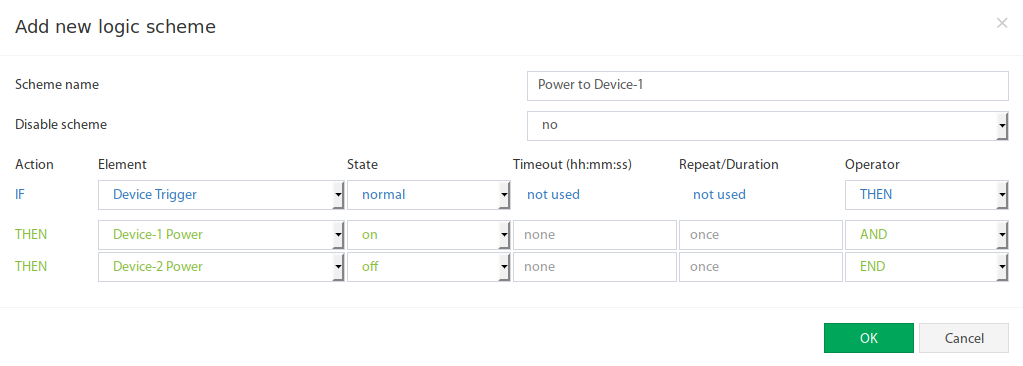

Control de dispositivo A: SI Trigger = Normal → ENTONCES Dispositivo A ENCENDIDO, Dispositivo B APAGADO.

🔍 Ampliar

Control de dispositivo B: SI Trigger = Alarma → ENTONCES Dispositivo B ENCENDIDO, Dispositivo A APAGADO.
