Didactum Sistemas de Monitorización
Configuración Avanzada y Funciones

El área de contactos secos sirve para el control y la configuración de las entradas internas de contactos secos, así como de los módulos de expansión en los dispositivos de monitorización Didactum. Para los contactos internos se pueden definir el tipo de comportamiento (normal o invertido) y el tipo de entrada.

Uso de grupos

Con muchos contactos secos puede ser útil crear un grupo y agrupar varios contactos en él. Un solo evento (por ejemplo, una notificación) se activará entonces cuando cualquier elemento del grupo active una alarma.

🔍 Ampliar

Configurar tipo de entrada.
El tipo de entrada solo afecta al símbolo en la interfaz. Tipos disponibles: flujo de aire, puerta, movimiento, humo, vibración, agua o ningún tipo especial. Para contactos secos en el bus CAN también se puede ajustar la duración de retención de la alarma.

🔍 Ampliar

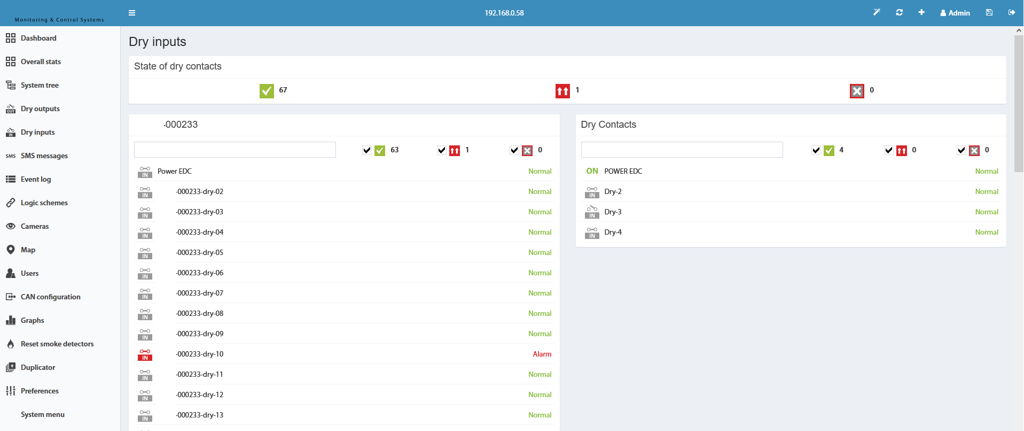

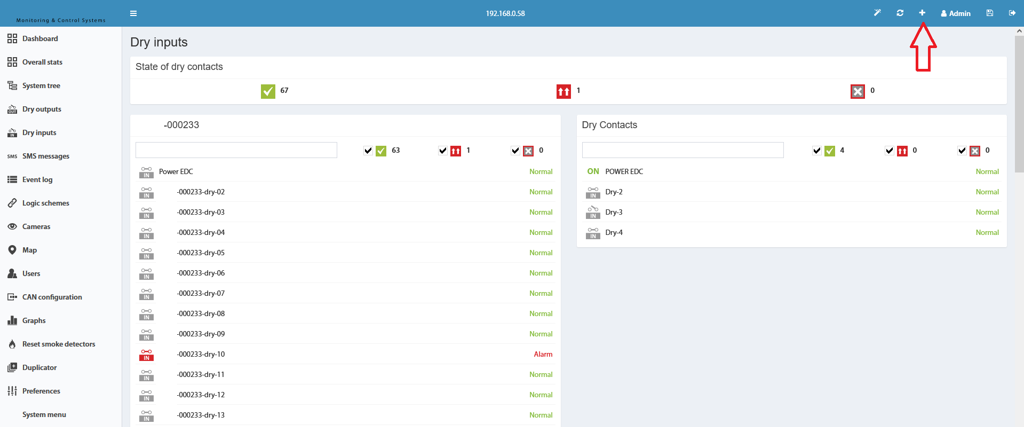

Vista general de contactos secos.
La vista general muestra todas las entradas de contactos secos configuradas. A través del botón de la esquina superior izquierda se puede iniciar un asistente para circuitos lógicos.

Crear circuito lógico para contactos secos

1. Haga clic en el botón "+" en la esquina superior izquierda del área de contactos secos para iniciar el asistente.
2. En el primer paso, seleccione los contactos secos deseados para el circuito lógico.
3. Después de hacer clic en "OK", se ofrece la creación de un disparador – este paso es opcional.
4. Finalmente, edite el circuito lógico y confírmelo con "OK".

🔍 Ampliar

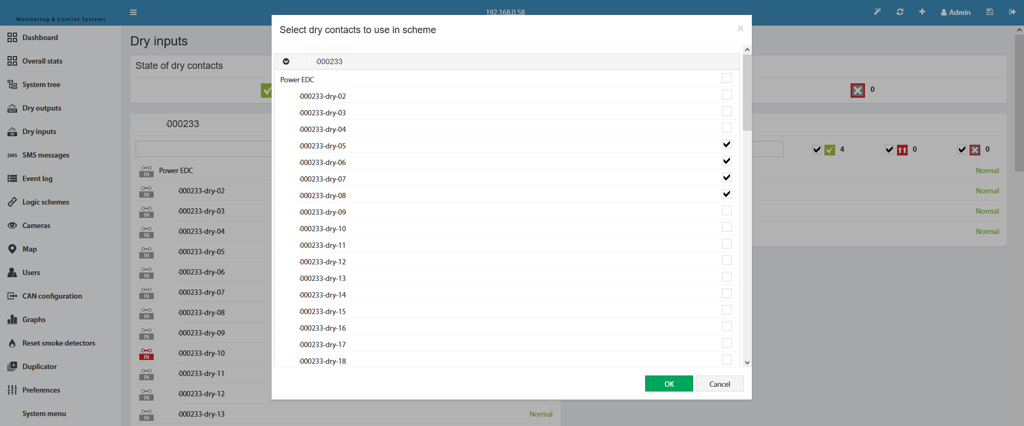

Seleccionar contactos.
En el primer paso del asistente se eligen los contactos secos que formarán parte del circuito lógico.

🔍 Ampliar

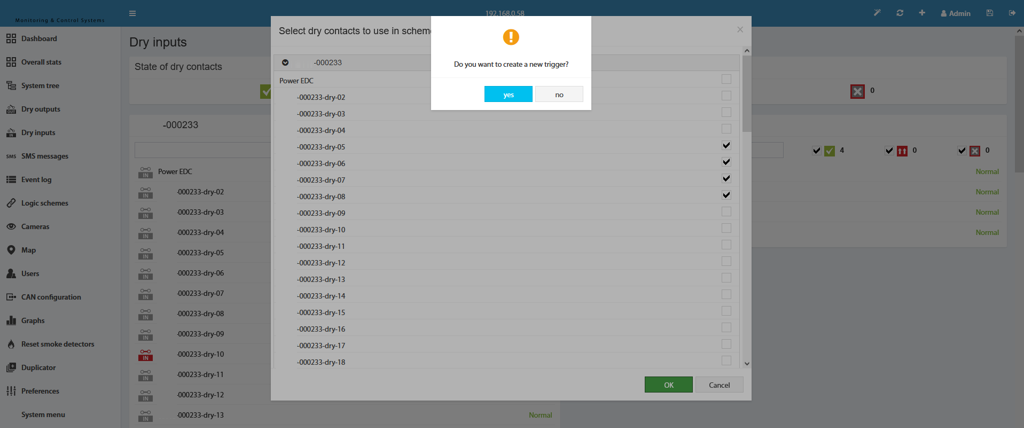

Configurar disparador.
El disparador es opcional. Sin disparador, en la parte THEN del circuito lógico solo se pueden utilizar elementos ya existentes.

🔍 Ampliar

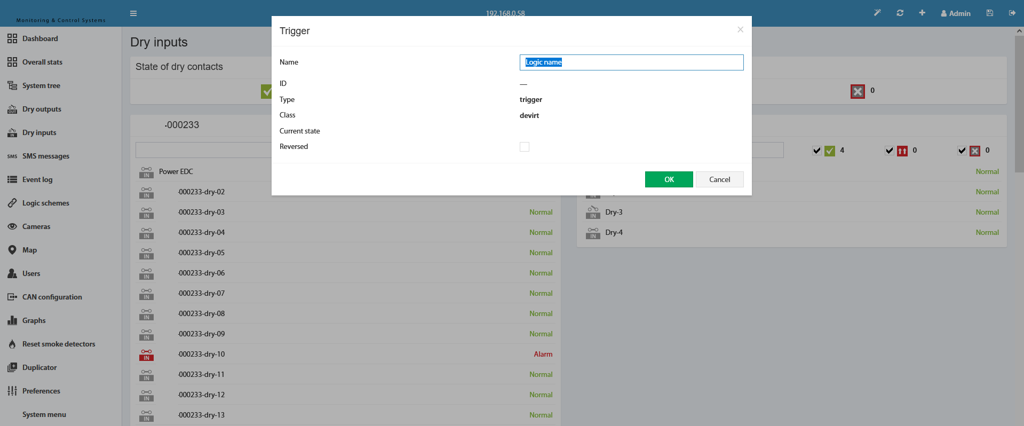

Editar circuito lógico.
En el último paso se edita el circuito y se guarda con "OK".

La conmutación de relés y salidas se realiza a través del árbol del sistema en la interfaz web de todos los dispositivos Didactum. Cada relé se puede configurar individualmente y conmutar temporalmente mediante la función de pulso.

🔍 Ampliar

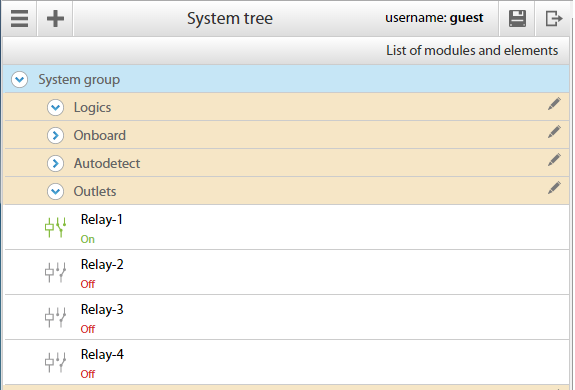

Relé en el árbol del sistema.
Vaya a Menú principal → Árbol del sistema, seleccione el elemento Relé deseado y haga clic en él. Se abrirá un cuadro de diálogo con las propiedades.

🔍 Ampliar

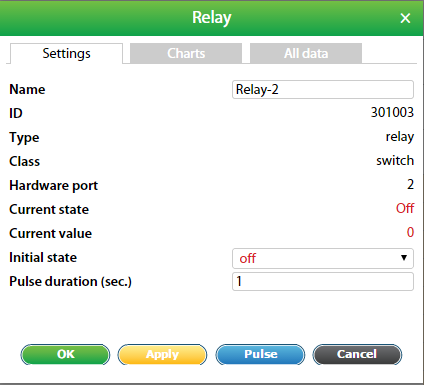

Parámetros del relé.
En la ventana de propiedades se pueden definir el nombre, grupo, puerto de hardware, estado inicial y el nuevo estado incluyendo la duración del impulso.

Parámetros del relé de un vistazo

Conmutación de salidas

Para dispositivos con salidas controlables (por ejemplo, regletas de enchufes) está disponible en el menú principal el área Menú principal → Salidas.

🔍 Ampliar

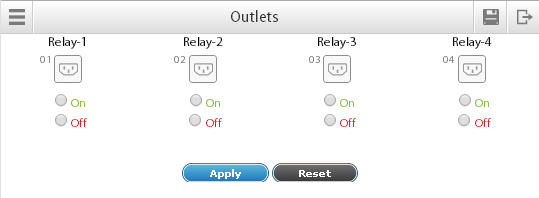

Panel de salidas.
Seleccione las salidas deseadas y haga clic en „Aplicar". Las salidas encendidas se resaltan en verde. La función de pulso siempre invierte el estado del relé al estado opuesto.

🔍 Ampliar

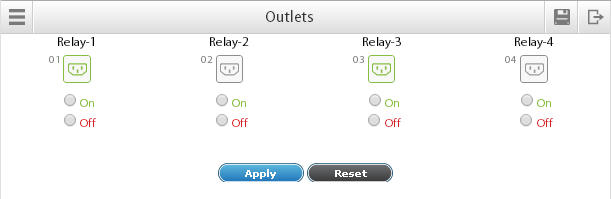

Resultado después de la conmutación.
Relé-1 (Salida-1) y Relé-3 (Salida-2) están encendidos (verde). Las demás salidas están apagadas. El control individual de salidas específicas es posible a través de Árbol de grupos / Sistema → Relés.

Con la función Timer puede planificar eventos de forma temporizada en su sistema de monitorización Didactum. Un Timer funciona como una programación horaria y puede activarse de forma única, semanal o mensual. Al activarse, el Timer cambia al estado de Alarma; al finalizar, vuelve al estado Normal.

Crear un Timer

Para crear un Timer, pulse el botón „+" en el árbol de grupos o del sistema y seleccione „Timer".

🔍 Ampliar

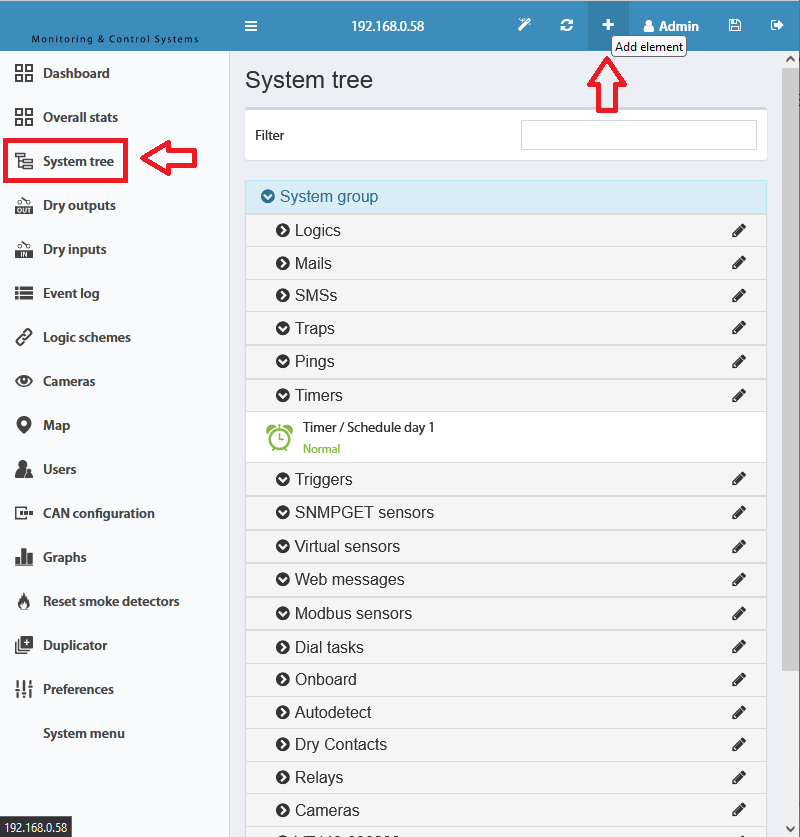

Crear Timer en el árbol del sistema.
A través del botón „+" en el árbol de grupos o del sistema se abre una selección. Elija „Timer" para abrir la ventana de configuración.

🔍 Ampliar

Ajustar parámetros del Timer.
Establezca el nombre, el modo de funcionamiento y las horas de inicio/fin. Después de hacer clic en „OK", el Timer cambiará automáticamente al modo Alarma en el momento de inicio establecido.

Opciones del Timer de un vistazo

Timer único

🔍 Ampliar

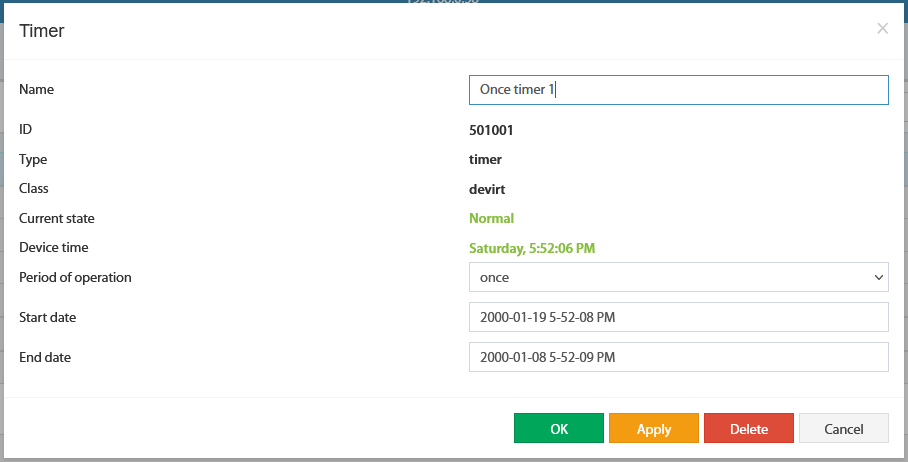

Timer único.
Fecha y hora de inicio: hora exacta en la que el Timer cambia al modo Alarma (Año/Mes/Día Hora/Minuto/Segundo). Fecha de fin: hora en la que el Timer vuelve al modo Normal.

Timer semanal

🔍 Ampliar

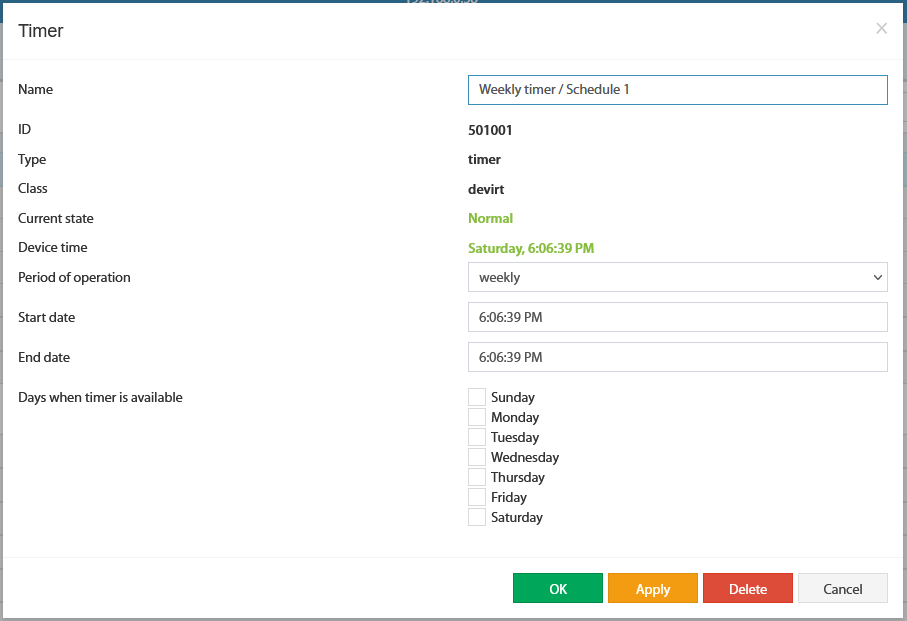

Timer semanal.
Indique la hora de inicio, hora de fin (hora/minuto/segundo) y los días de la semana en los que el Timer debe estar activo. Los 7 días (Do–Sa) se pueden activar independientemente.

Timer mensual

🔍 Ampliar

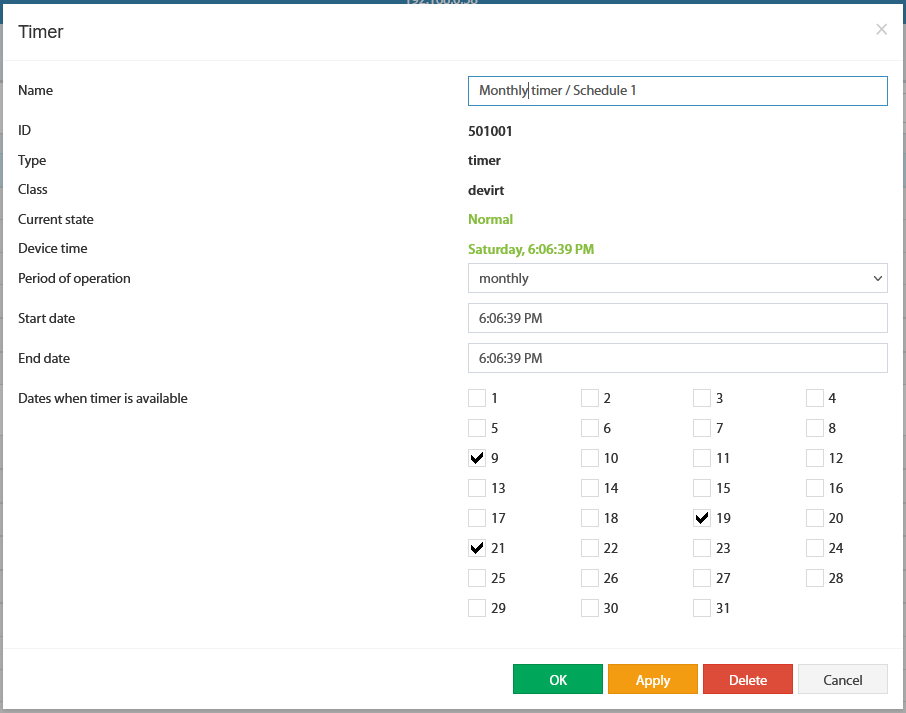

Timer mensual.
Indique la hora de inicio, hora de fin y los días del mes (1–31) en los que se debe activar el Timer.

Timer de programación horaria (Schedule)

🔍 Ampliar

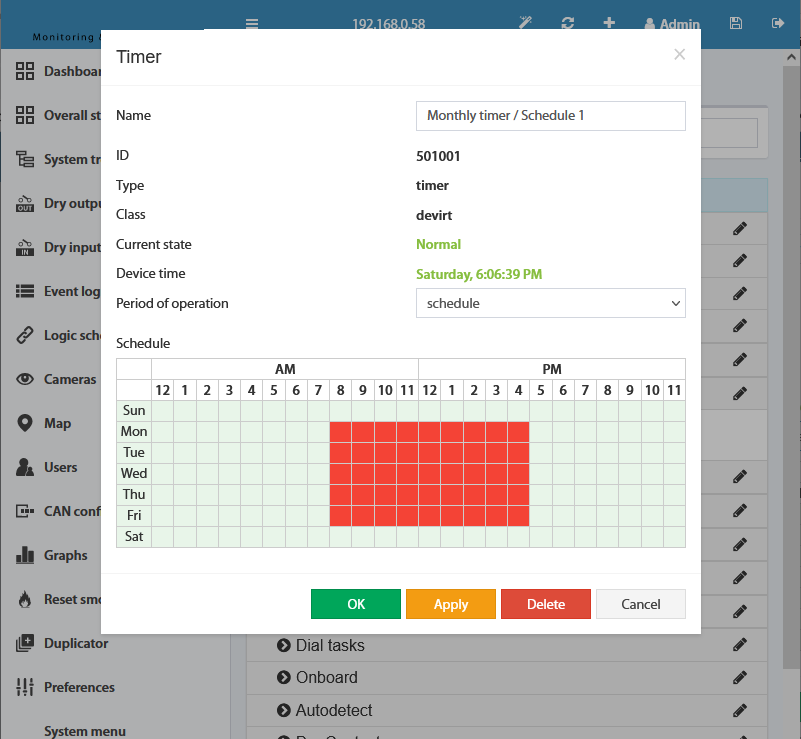

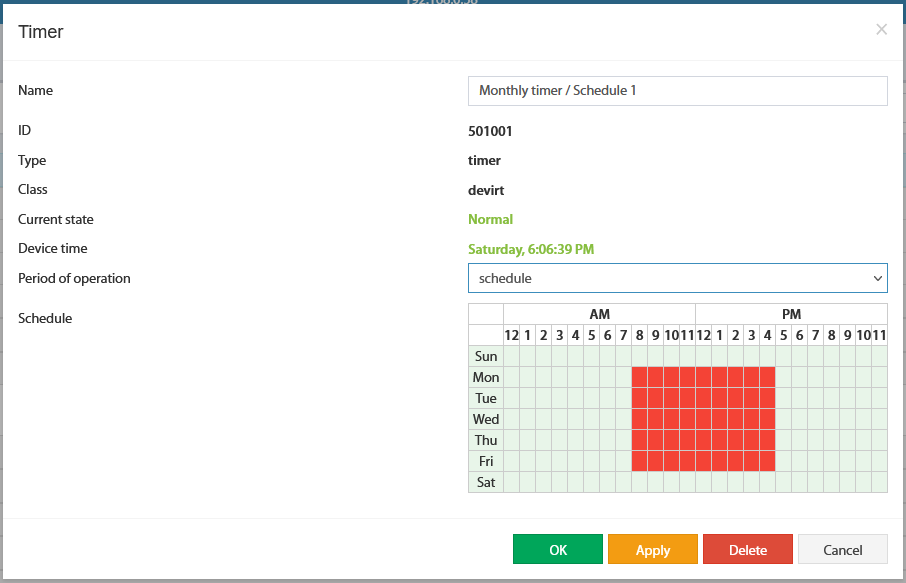

Timer de programación horaria.
En el modo programación horaria se pueden activar individualmente horas específicas para cada día de la semana (marcadas en rojo = horas activas). Así es posible tener horarios diferentes para días laborables y fin de semana.

La función Timer se puede utilizar de muchas formas: desde el control de acceso hasta la vigilancia de movimiento y reinicios automáticos. Aquí tiene ejemplos típicos de aplicación para su sistema Didactum.

Ejemplo 1: Modo semanal – Control de cerradura de puerta

Tarea: Abrir la cerradura de la puerta (Relé Salida 1) según el siguiente horario: Lu–Vi 10–17 h, Sáb 10–13 h. Para ello se crean dos Timers:

🔍 Ampliar

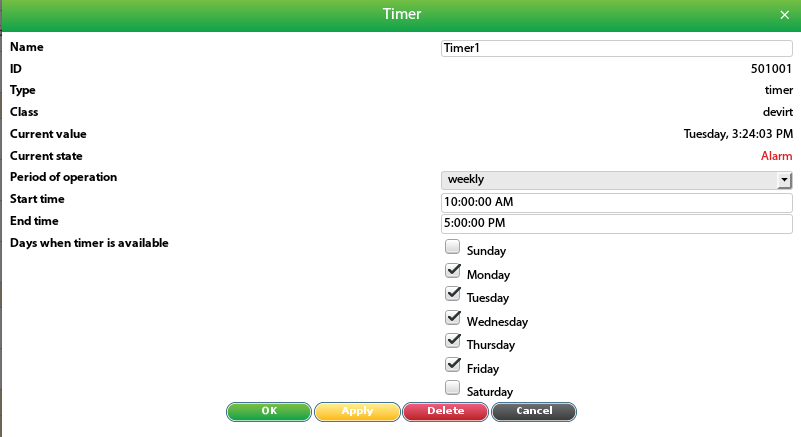

Timer 1: Lu–Vi.
Timer semanal para lunes a viernes, 10:00–17:00 h. Este Timer controla la apertura de la cerradura en días laborables.

🔍 Ampliar

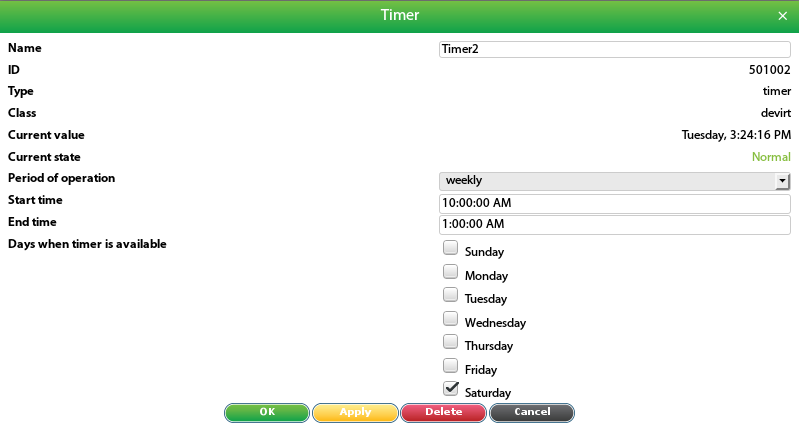

Timer 2: Sábado.
Timer semanal solo para el sábado, 10:00–13:00 h. Los circuitos lógicos para abrir y cerrar la puerta se vinculan luego con los Timers correspondientes.

🔍 Ampliar

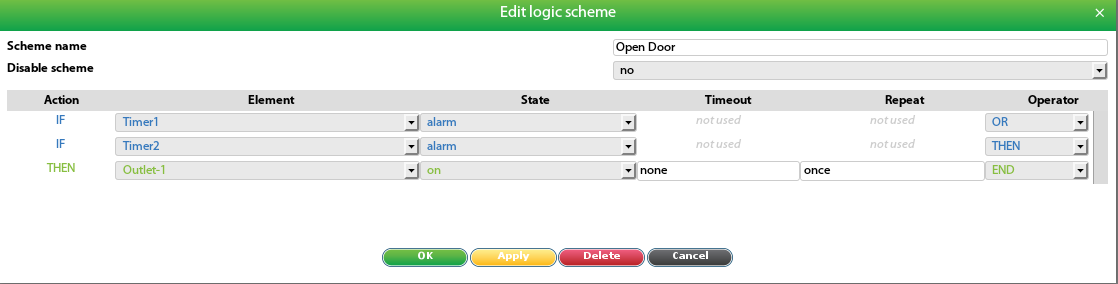

Lógica abrir puerta.
Cuando el Timer cambia al estado Alarma (SI), el relé para la apertura de la puerta se activa (ENTONCES). Si la cerradura se desbloquea mediante un impulso de tensión, la función Pulso debe configurarse en consecuencia.

🔍 Ampliar

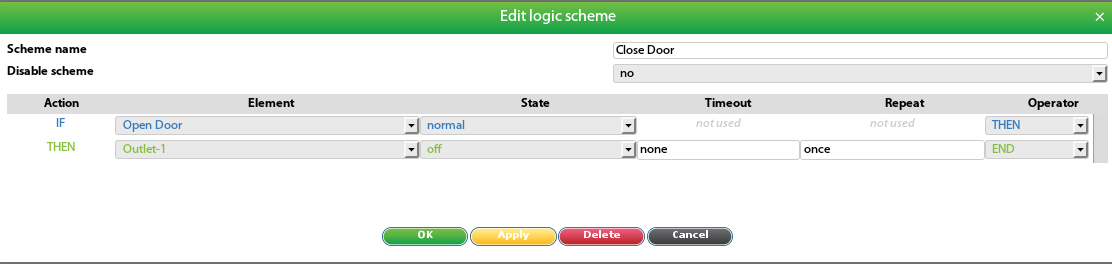

Lógica cerrar puerta.
Cuando el Timer vuelve al estado Normal (SI), el relé se desactiva (ENTONCES) para cerrar la puerta.

Ejemplo 2: Modo programación horaria – Vigilancia de movimiento

Tarea: El detector de movimiento (sensor PIR) solo debe estar activo en determinados horarios: Lu–Vi por la noche de 18:00–7:00 h, Sá+Do todo el día. En caso de alarma de movimiento se debe enviar un SMS.

🔍 Ampliar

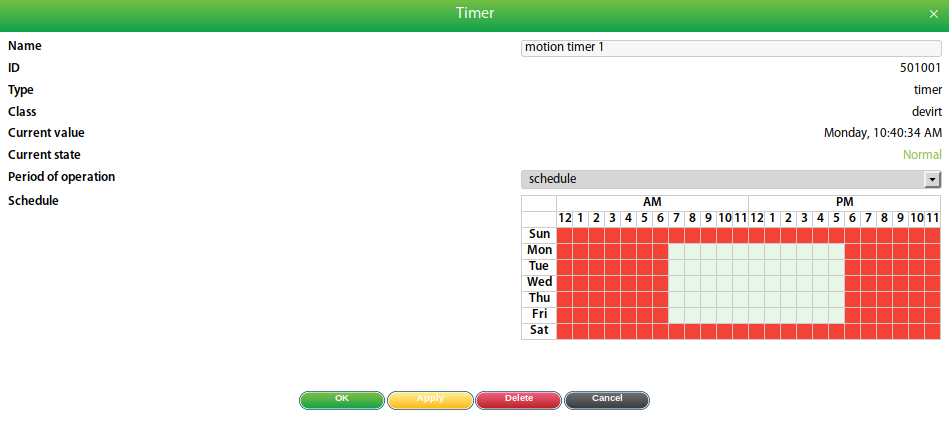

Timer de programación horaria para detector de movimiento.
Lu–Vi: Horas 18–7 activas (modo nocturno). Sá + Do: todas las horas activas. El Timer controla si una alarma de movimiento genera una notificación.

🔍 Ampliar

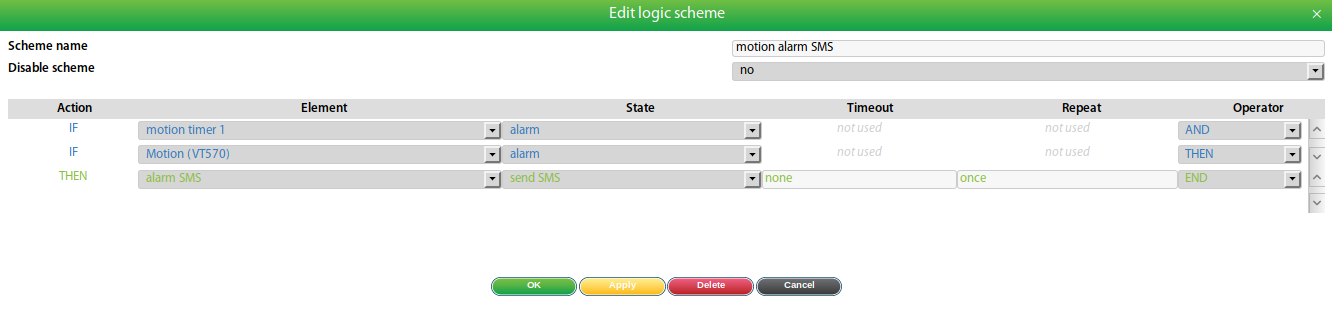

Circuito lógico alarma de movimiento.
SI detector de movimiento en estado Alarma Y Timer activo → ENTONCES enviar notificación SMS. De esta forma se evitan falsas alarmas fuera de los horarios de vigilancia.

Ejemplo 3: Reinicio automático (Sanitary Reboot)

Útil para dispositivos remotos a los que no se puede acceder directamente: El dispositivo se reinicia automáticamente dos veces por semana (p. ej. Lu y Ju).

🔍 Ampliar

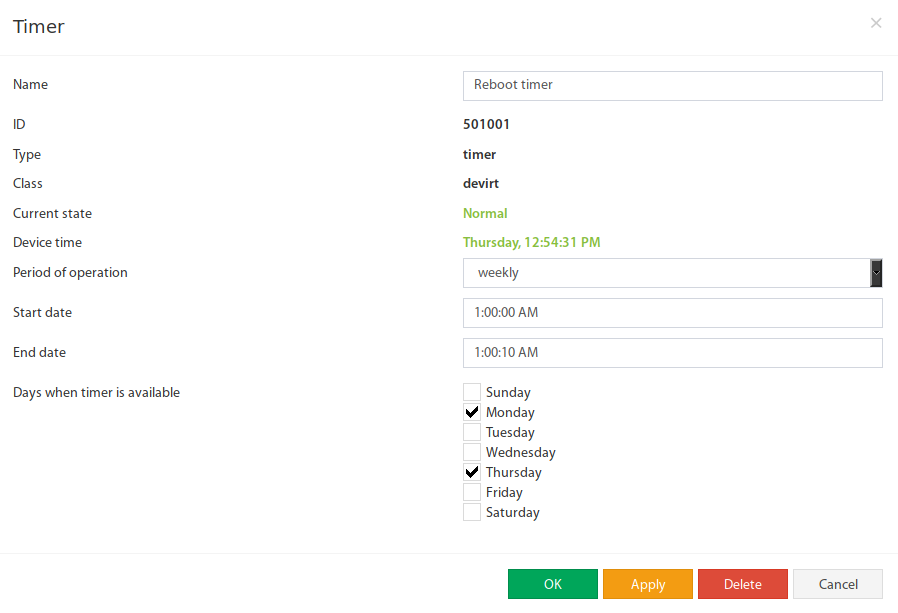

Timer de reinicio.
Timer semanal: Hora de inicio y fin solo a pocos segundos de diferencia, días activos: Lunes y Jueves. Así se activa el reinicio semanalmente.

🔍 Ampliar

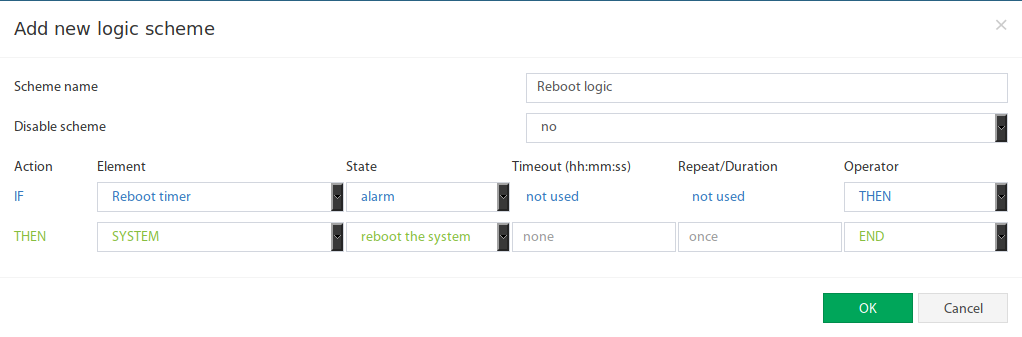

Lógica de reinicio.
SI Timer en estado Alarma → ENTONCES reinicio del sistema. Nota: El sistema está protegido por un bloqueo – no hay reinicio en los primeros 15 minutos después del arranque.

El Panel de gráficos permite el análisis comparativo de las evoluciones de los valores de los sensores. Se pueden mostrar varios sensores simultáneamente en un diagrama – ideal para comparar tensión, temperatura y humedad relativa durante el mismo periodo en su dispositivo Didactum.

🔍 Ampliar

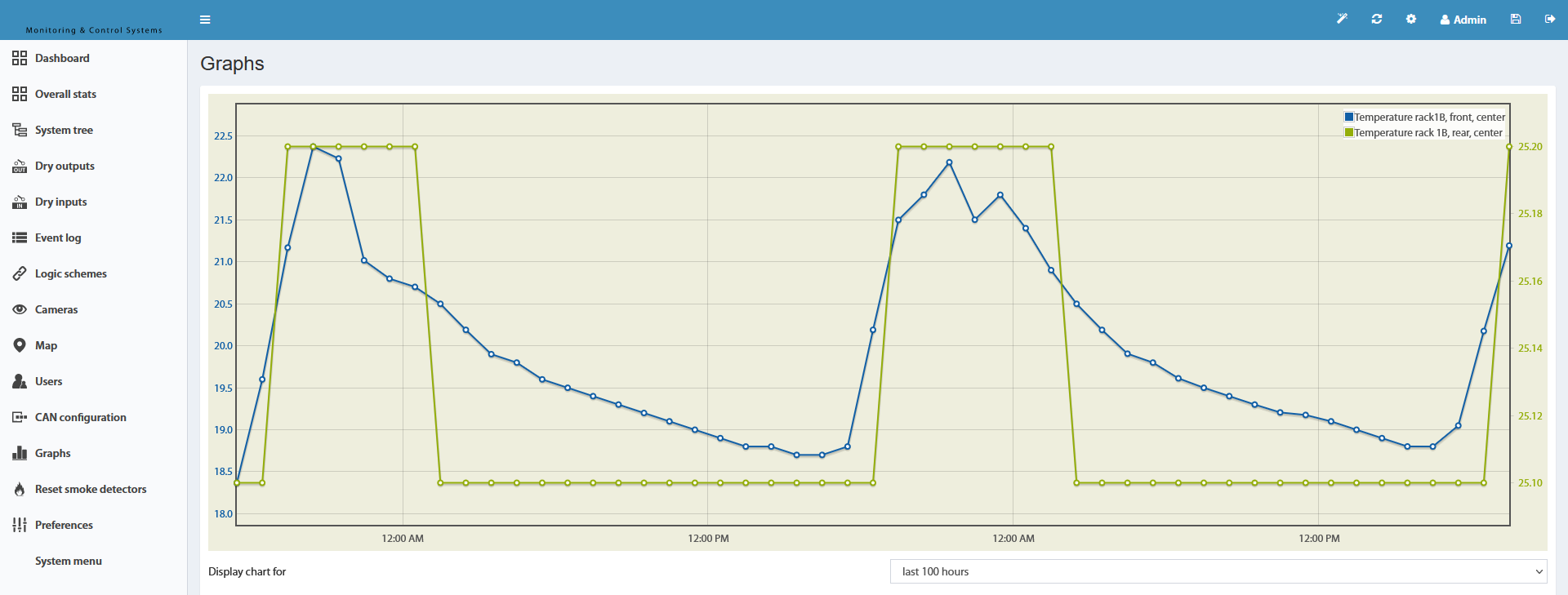

Vista general del Panel de gráficos.
El Panel de gráficos sirve para el análisis histórico y la comparación de valores de sensores. Temperatura, tensión, humedad relativa y otras mediciones se pueden mostrar simultáneamente.

Añadir sensores al diagrama

🔍 Ampliar

Paso 1: Abrir ajustes.
El símbolo de engranaje en la parte superior derecha del Panel de gráficos abre la selección de sensores.

🔍 Ampliar

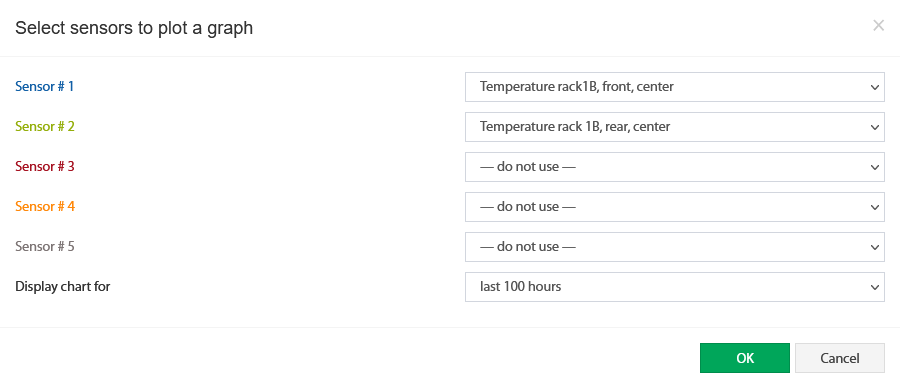

Paso 2: Elegir sensores.
De la lista de sensores disponibles, seleccione aquellos que se deben mostrar en el diagrama y confírmelo con „OK".

Los dispositivos de monitorización Didactum disponen de salidas 12V-DC para conectar luces de alarma, estroboscopios, cerraduras y otros dispositivos de 12V. La configuración se realiza directamente en la interfaz web de su sistema Didactum.

Configuración paso a paso

1. Inicie sesión en la interfaz web.
2. Navegue hasta el relé 12V: Árbol del sistema → Power 12V 0,25A → Seleccionar relé
3. En la ventana de configuración, cambie el nombre del relé, establezca el estado inicial e introduzca la duración del pulso en segundos.

🔍 Ampliar

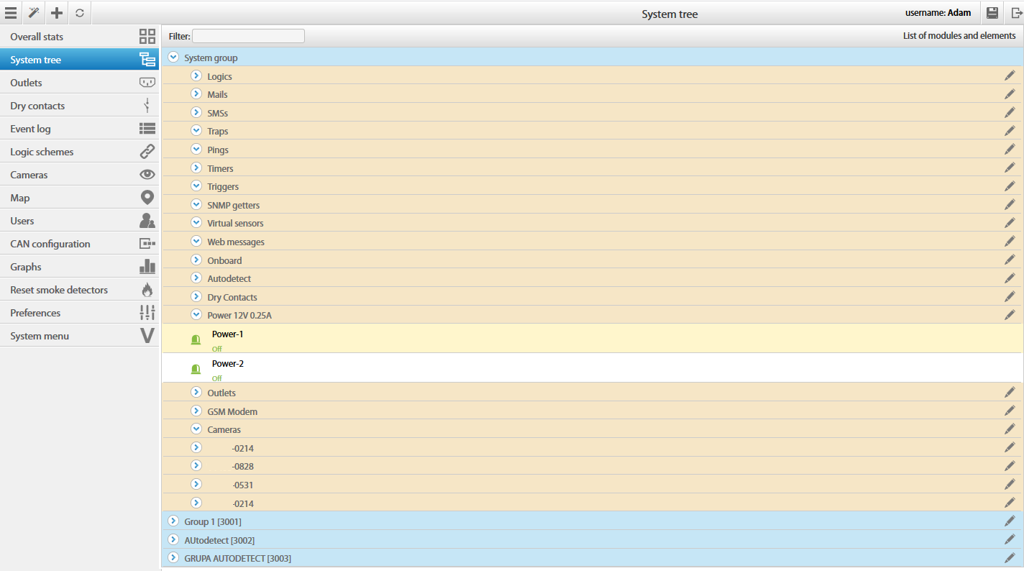

Relé 12V en el árbol del sistema.
Navegue en el árbol del sistema hasta Power 12V 0,25A y seleccione el relé deseado (por defecto Power-1 y Power-2).

🔍 Ampliar

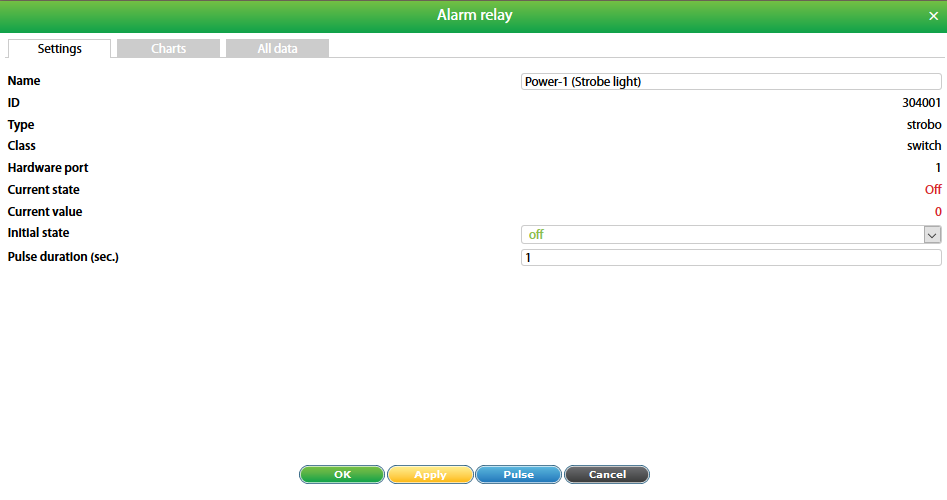

Parámetros del relé 12V.
Asigne un nombre, establezca el estado inicial (Encendido/Apagado al iniciar el sistema) e introduzca la duración del pulso en segundos para acciones temporizadas.

Dispositivos 12V compatibles

El „Sensor Math“ virtual permite calcular valores a partir de datos de cualquier sensor mediante fórmulas matemáticas. Ejemplo: El volumen de un tanque con forma irregular se puede calcular mediante una fórmula y el valor de un sensor de nivel. Esta función está disponible en todos los sistemas de monitorización Didactum.

Crear elemento Math

Pulse el botón „+" en el árbol de grupos o del sistema y seleccione „Math-Sensor“.

🔍 Ampliar

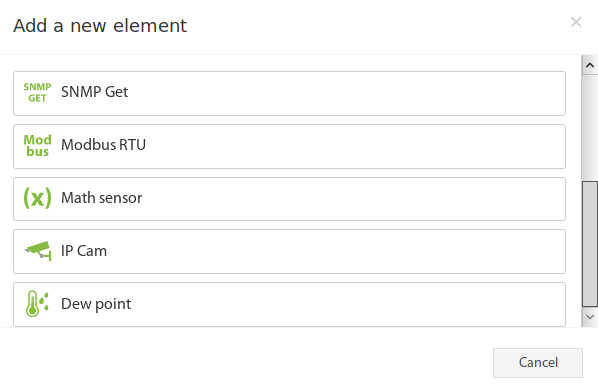

Crear Math-Sensor.
Vaya a „+" en el árbol del sistema → seleccione „Math-Sensor“. Se abrirá una ventana de configuración con dos pestañas (General y Adicional).

🔍 Ampliar

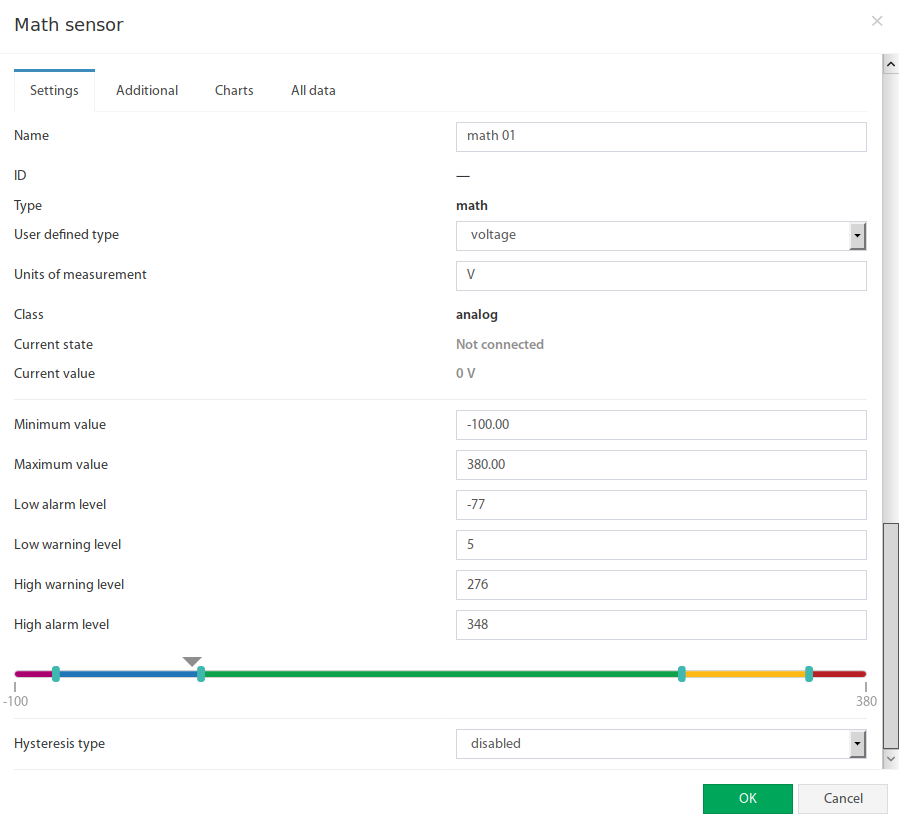

Ajustes generales.
Establezca nombre, tipo de visualización (símbolo), unidad de medida, valor mínimo y máximo, así como umbrales de alarma y advertencia.

Campos en la ventana de configuración (General)

🔍 Ampliar

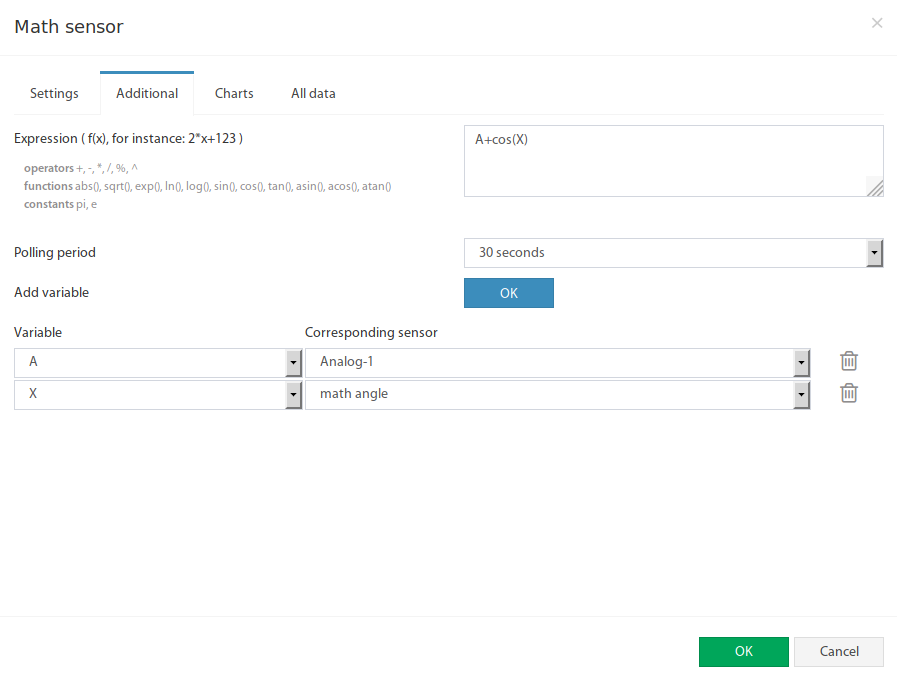

Ajustes adicionales.
En la pestaña „Adicional“ se configuran la expresión de fórmula, el intervalo de consulta y las variables (A–Z) con los sensores correspondientes.

Campos en la pestaña Adicional

Algunos dispositivos proporcionan un código de estado numérico a través de SNMP. Con un Math-Sensor se pueden detectar códigos de estado específicos y activar las notificaciones correspondientes en su dispositivo Didactum.

Procedimiento

1. Crear un elemento SNMP-GET (analógico) para leer el código de estado del dispositivo. Configure los umbrales de modo que todos los códigos esperados estén en el rango normal.
2. Crear un Math-Sensor que reconozca un código de estado específico. Configure los umbrales de modo que solo el valor 0 esté en estado normal (ejemplo: umbral de advertencia bajo = −0,5; umbral de advertencia alto = 0,5).
3. Asignar la variable en el Math-Sensor al elemento SNMP-GET. En el campo de fórmula restar el código objetivo: p. ej. A-7 para el código de estado 7.
4. Para más códigos de estado, crear Math-Sensores adicionales y agruparlos todos en un grupo.
5. Configurar la notificación por correo electrónico con macros que inserten el valor actual y el nombre del elemento en el mensaje.

🔍 Ampliar

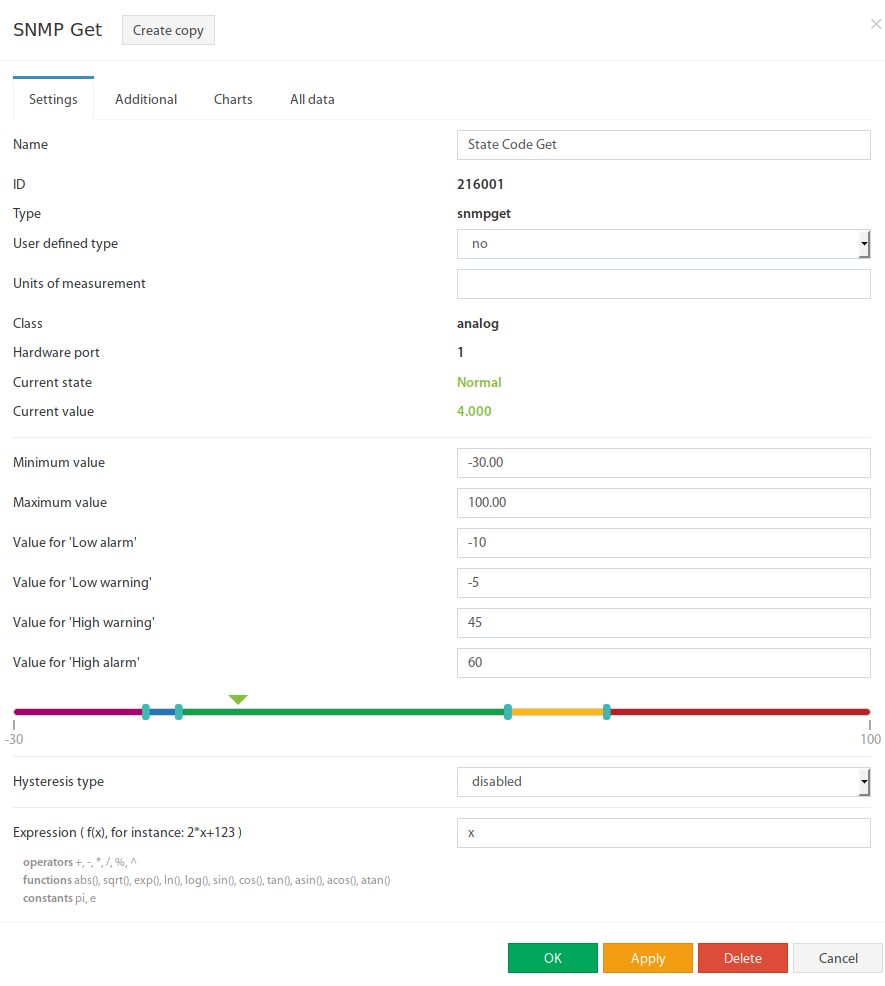

Elemento SNMP-GET.
El elemento SNMP-GET Analógico lee el código de estado numérico. Los umbrales se ajustan para que todos los códigos posibles estén en el rango normal y no se generen falsas alarmas.

🔍 Ampliar

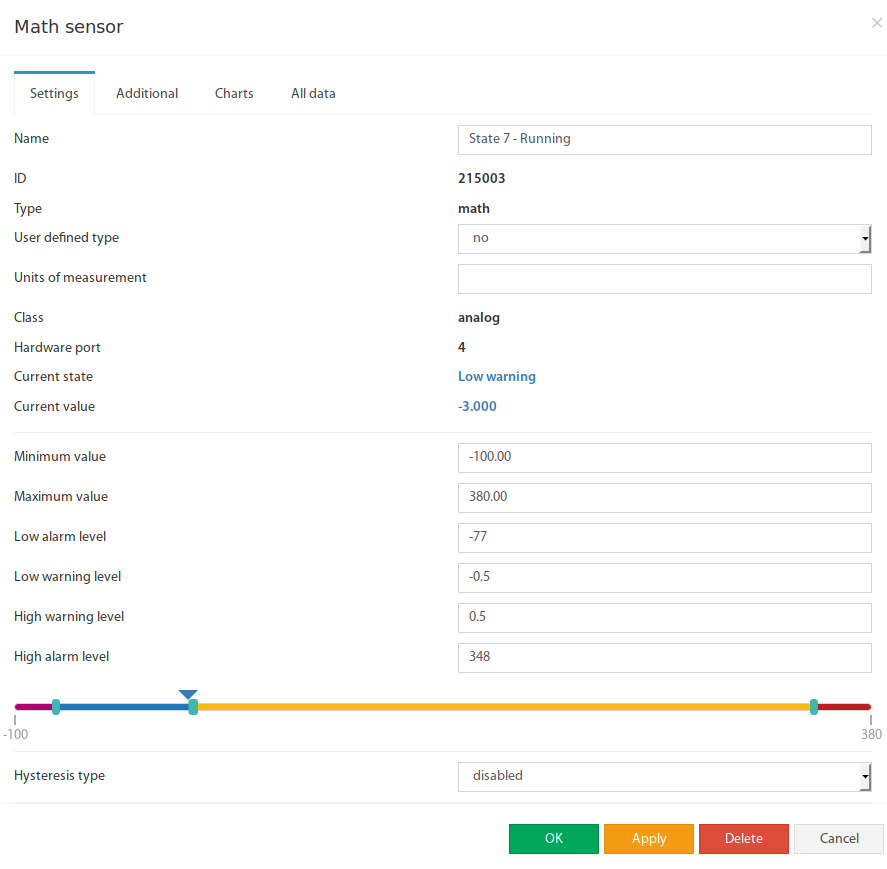

Math-Sensor para código 7.
Fórmula: A-7 (resta el código objetivo). Solo cuando el valor resultante es 0, el sensor está en estado normal. Umbrales: Advertencia baja = −0,5, Advertencia alta = 0,5.

🔍 Ampliar

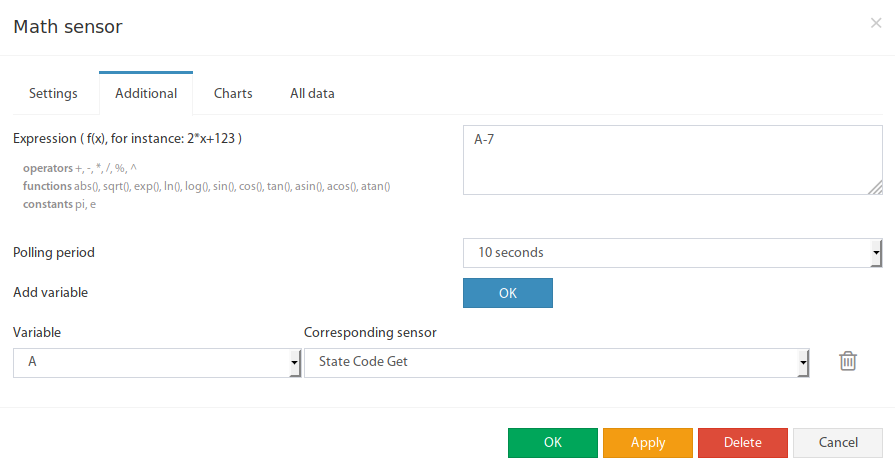

Asignar variable.
La variable A se asigna al elemento SNMP-GET (código de estado). La fórmula A-7 da 0 cuando el código de estado actual es 7 – el Math-Sensor está entonces en estado normal.

🔍 Ampliar

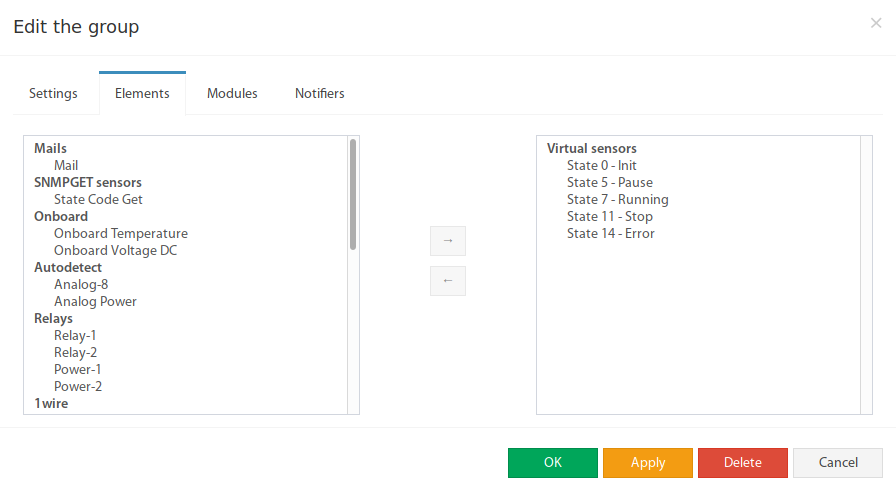

Grupo de Math-Sensores.
Para cada código de estado que se desee monitorizar se crea un Math-Sensor propio. Todos se agrupan en un grupo. Cuando un elemento alcanza el estado normal, se activa la notificación.

🔍 Ampliar

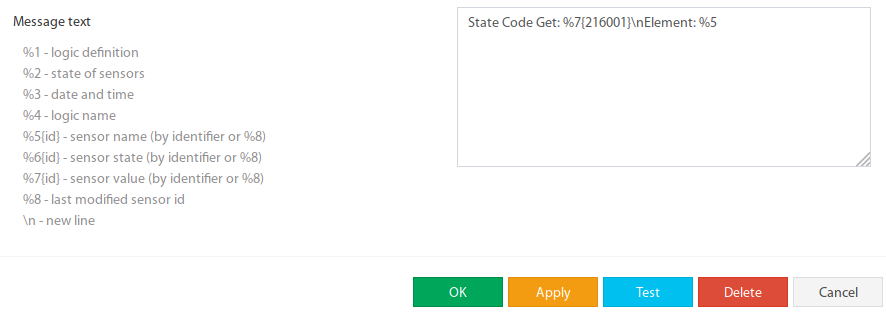

Configurar notificación.
La notificación por correo electrónico utiliza macros para insertar automáticamente el valor actual del código de estado y el nombre del elemento en el mensaje. Así cada alerta contiene el estado exacto.

Ejemplo de texto de notificación

Los dispositivos de monitorización Didactum pueden integrar cámaras USB e IP. El stream MJPEG de las cámaras USB se puede grabar y enviar como notificación de vídeo por correo electrónico. Las cámaras IP solo están disponibles para vista en vivo. El Panel de cámaras se encuentra en Menú principal → Cámaras.

🔍 Ampliar

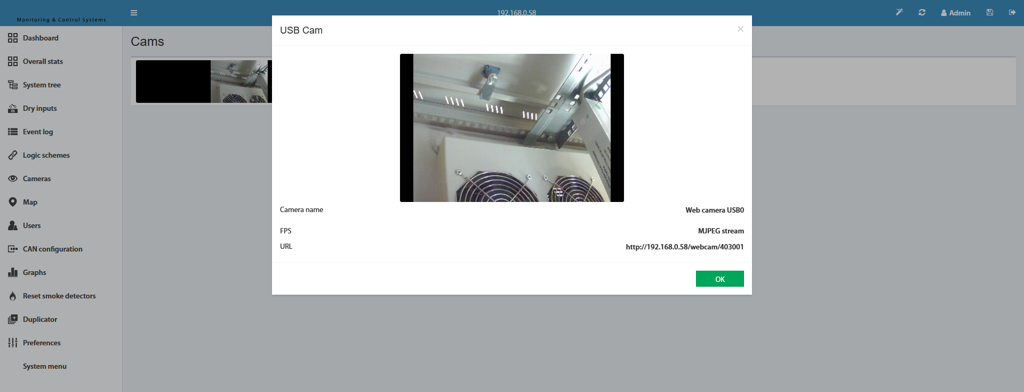

Vista general del Panel de cámaras.
El Panel de cámaras muestra todas las cámaras conectadas. Las cámaras USB se detectan automáticamente tras conectarlas. Las cámaras IP se pueden añadir manualmente a través del panel. Según el modelo, se admiten hasta 2 cámaras USB.

Comparación de tipos de cámaras

Una notificación de vídeo es un breve vídeo AVI en formato MJPEG que se envía automáticamente por correo electrónico cuando ocurre un evento específico en el sistema – por ejemplo, en caso de alarma de movimiento en su dispositivo Didactum.

Configuración paso a paso

1. Crear una notificación por correo electrónico o abrir una existente.
2. Crear un circuito lógico que active la notificación de vídeo: Como condición IF seleccione el elemento de vigilancia y su estado (p. ej. sensor de movimiento en estado Alarma).
3. Como acción THEN seleccione la notificación por correo electrónico y active la opción „Enviar vídeo“ en el campo correspondiente.

🔍 Ampliar

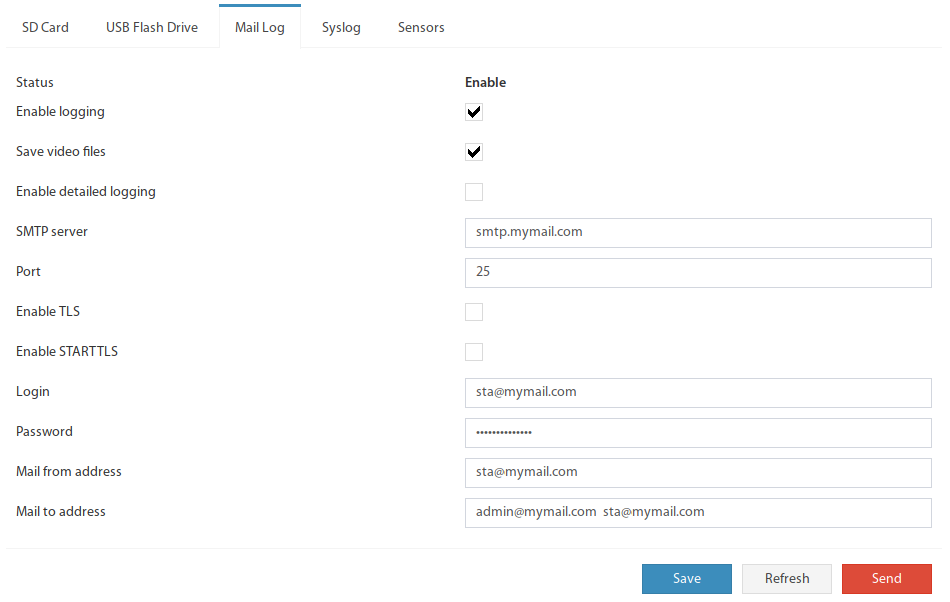

Crear notificación por correo electrónico.
En el formulario de notificación por correo electrónico introduzca todos los datos necesarios (destinatario, asunto, texto). La opción „Enviar vídeo“ se activa posteriormente en el circuito lógico.

🔍 Ampliar

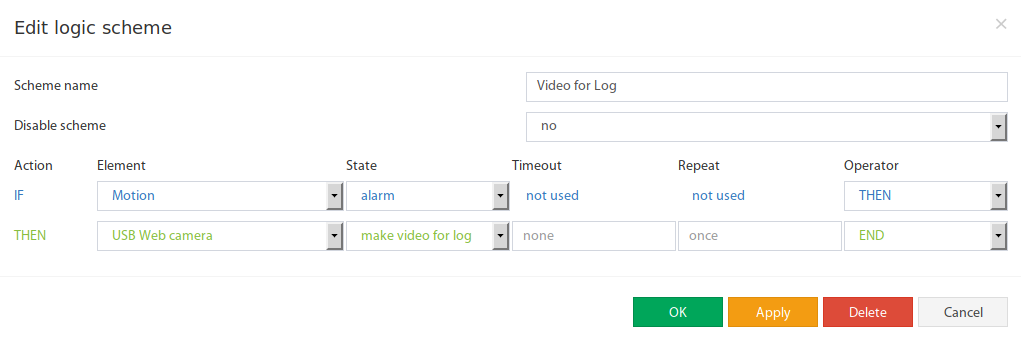

Circuito lógico para envío de vídeo.
SI el sensor de movimiento pasa al estado Alarma, ENTONCES activar notificación por correo electrónico Y establecer el campo „Enviar vídeo“ = activo. Así, en cada alarma de movimiento se grabará automáticamente un breve vídeo y se enviará por correo electrónico.

Detalles técnicos del formato de vídeo
