Systèmes de supervision Didactum
Capteurs, éléments et surveillance réseau

L’arborescence du système est l’aperçu central de tous les éléments connectés de votre système de supervision Didactum. C’est ici que vous pouvez ajouter de nouveaux éléments, les configurer et les organiser en groupes.

Le panneau contient une liste catégorisée de tous les éléments connectés. Depuis cette zone, vous pouvez créer de nouveaux éléments, modifier des configurations, afficher des graphiques par élément et créer des groupes d’éléments. Chaque élément peut être surveillé, contrôlé et configuré pour des réactions automatiques aux événements.

🔍 Agrandir

Panneau de l’arborescence du système L’arborescence du système de l’interface web Didactum affiche tous les éléments connectés de manière catégorisée : capteurs physiques, éléments virtuels (par ex. notifications par e-mail, PING, SNMP GET) ainsi que les groupes système. Le symbole + en haut à droite du panneau permet d’ajouter de nouveaux éléments.

🔍 Agrandir

Créer un nouvel élément virtuel En cliquant sur le + dans l’arborescence du système, ce menu de sélection s’ouvre. Ici, vous choisissez le type d’élément virtuel souhaité – par exemple une notification e-mail, un moniteur PING ou un capteur SNMP.

Chaque système de supervision Didactum dispose de capteurs embarqués intégrés. Leur type et leur nombre varient selon le modèle de l’appareil. Les capteurs embarqués peuvent être utilisés dans des schémas logiques pour des notifications et actions automatiques.

1. Vérifiez d’abord dans le tableau comparatif des modules maîtres quels capteurs votre appareil possède.
2. Ouvrez l’interface web Didactum et accédez à : Arborescence du système → onglet Groupe système → onglet Embarqué
3. Tous les capteurs embarqués disponibles y sont listés et peuvent être configurés directement.

🔍 Agrandir

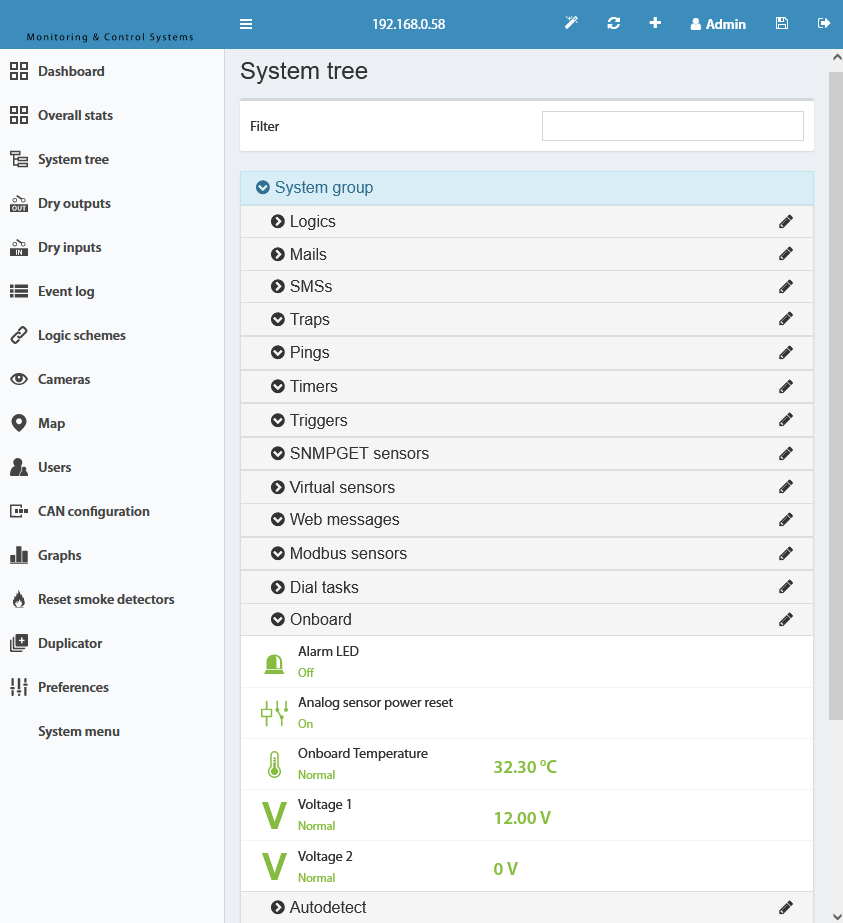

Capteurs embarqués dans l’arborescence du système Les capteurs embarqués se trouvent dans l’arborescence du système sous l’onglet « Groupe système » → « Embarqué ». Selon le modèle de l’appareil (Didactum 50T, 100T, 500T ou 550T), différents capteurs sont disponibles – par ex. température, tension 1/2, LED d’alarme.

Chaque système de surveillance Didactum possède un ou deux capteurs de tension intégrés. Ceux-ci mesurent la tension d'entrée au niveau de l'entrée de la carte mère et peuvent être utilisés dans des schémas logiques pour les notifications en cas de chute de tension.

Si la tension 1 est supérieure à la tension 2, le système utilise la tension 1 comme entrée de courant. Si la tension 1 est inférieure à la tension 2, le système passe automatiquement à la tension 2 comme entrée de courant.

1. Naviguez dans l'interface Web vers : Arborescence Système → Onglet Groupe Système → Onglet Embarqué → Tension 1
2. Une fenêtre de configuration s'ouvre avec les champs Nom, ID, Type, Classe, état actuel et valeur actuelle.
3. Définissez les seuils (Low Alarm, Low Warning, Normal, High Warning, High Alarm) pour déclencher des notifications dans les schémas logiques.
4. Configurez éventuellement l'hystérésis (basée sur le temps ou sur la valeur) pour éviter les fausses alarmes en cas de tensions limites.

🔍 Agrandir

Fenêtre de configuration du capteur de tension Dans cette fenêtre, vous définissez le nom, les seuils (Low Alarm à < 6V, Optimum à 12V, High Alarm à > 14V) ainsi que l'hystérésis du capteur. La valeur mesurée actuelle est affichée en temps réel.

🔍 Agrandir

Exemple 1 : Surveiller une source d'alimentation unique Dès que la tension 1 descend sous la valeur Low Warning définie, une notification par e-mail est automatiquement déclenchée. Ce schéma logique simple convient aux appareils avec une seule alimentation.

Créez d'abord un capteur Math avec la formule (Tension 1 – Tension 2) et définissez le seuil Low Warning sur -0,1. Lorsque la tension 1 devient inférieure à la tension 2, le capteur Math passe en état Warning. Vous l'utilisez ensuite dans le schéma logique :

🔍 Agrandir

Exemple 2 : Capteur Math pour différence de tension Le capteur Math calcule la différence (Tension 1 − Tension 2). Dès que le résultat descend sous −0,1, la source d'alimentation de réserve est active. Le schéma logique peut alors déclencher simultanément e-mail, appel téléphonique et sirène.

Via la fenêtre de configuration, tous les capteurs connectés peuvent être dotés de seuils, d'hystérésis et de paramètres d'étalonnage. Les réglages s'appliquent aux capteurs physiques ainsi qu'aux éléments virtuels.

1. Naviguez dans l'interface Web Didactum vers Menu Principal → Arborescence Système.
2. Cliquez sur le capteur souhaité dans l'arborescence. Une fenêtre modale de propriétés s'ouvre.
3. Effectuez les réglages souhaités et cliquez sur OK ou Appliquer.

🔍 Agrandir

Réglage des seuils La valeur mesurée actuelle est représentée par un petit triangle sur l'échelle. Si la valeur se trouve dans la plage Normal, le triangle apparaît en vert. Les seuils configurés sont évalués par les schémas logiques pour déclencher des notifications ou des actions.

L'hystérésis empêche les fausses alarmes lorsque les valeurs mesurées oscillent près d'un seuil. Elle peut être réglée en fonction du temps ou de la valeur.

🔍 Agrandir

Hystérésis temporelle Le système attend le nombre de secondes défini avant de déclarer un nouvel état. Le chronométrage commence dès que la valeur mesurée quitte la plage actuelle. Chaque état peut avoir sa propre valeur temporelle.

🔍 Agrandir

Hystérésis basée sur la valeur Un changement d'état se produit uniquement lorsque la valeur mesurée dépasse la plage actuelle du montant d'hystérésis défini. Idéal pour les capteurs de température proches des seuils – évite le flapping d'alarme.

Les valeurs des capteurs peuvent être étalonnées via la formule linéaire y = k × x − b. Enregistrez ensuite les valeurs d'étalonnage dans la mémoire Flash.

🔍 Agrandir

Onglet Diagramme L'onglet Diagramme affiche l'évolution temporelle des valeurs mesurées. Choisissez la période d'affichage (secondes à jours) et exportez les données si nécessaire. Pour des périodes de journalisation plus longues, l'utilisation de fichiers Sensor-Dump via le journal système est recommandée.

Le point de rosée est la température à laquelle l'air doit être refroidi pour être saturé en vapeur d'eau. Le système Didactum calcule automatiquement le point de rosée à partir des valeurs mesurées d'un capteur de température et d'humidité connecté.

Lorsque l'air est refroidi en dessous du point de rosée, la vapeur d'eau se condense en eau liquide (rosée). Cela est particulièrement pertinent dans les salles de serveurs et centres de données, car la condensation sur les composants électriques peut causer des courts-circuits. Plus l'humidité de l'air est élevée, plus le point de rosée est élevé.

1. Ouvrez l'Arborescence Système dans l'interface Web Didactum et cliquez sur le symbole +.
2. Dans la fenêtre de dialogue, tous les éléments virtuels disponibles apparaissent – choisissez Point de rosée.
3. La fenêtre de configuration du point de rosée s'ouvre.
4. Sélectionnez le capteur de température et le capteur d'humidité connectés dans les listes déroulantes.
5. Définissez les seuils (Low Alarm, Low Warning, Normal, High Warning, High Alarm).
6. Enregistrez la configuration avec OK.

🔍 Agrandir

Étape 1 : Choisir le type d'élément Dans la fenêtre de dialogue de l'arborescence système, tous les éléments virtuels disponibles apparaissent. Cliquez sur „Point de rosée" pour ouvrir la fenêtre de configuration.

🔍 Agrandir

Étape 2 : Associer les capteurs & définir les seuils Sélectionnez le capteur de température et le capteur d'humidité. Le système calcule automatiquement la valeur du point de rosée. Définissez des seuils pertinents – par ex. High Warning à 15 °C de point de rosée dans une salle de serveurs.

Tous les éléments Point de rosée enregistrés se trouvent dans l'interface Web sous : Arborescence Système → Capteurs Virtuels. En cliquant sur un élément, la fenêtre de configuration s'ouvre.

L'élément PING vérifie la disponibilité réseau d'un hôte (serveur, caméra IP, switch, etc.). Si l'hôte tombe en panne, l'élément passe automatiquement en état Alarme – dès qu'il redevient joignable, il revient à l'état Normal.

Ping est un outil de diagnostic réseau qui envoie des requêtes d'écho ICMP et attend des réponses. Si aucune réponse n'arrive, l'alarme est déclenchée. Après rétablissement de la connexion, le capteur revient automatiquement à l'état Normal. Tous les systèmes de surveillance Didactum prennent en charge l'élément PING.

1. Ouvrez dans l'interface Web l'Arborescence Système et cliquez sur le symbole +.
2. Dans la fenêtre de dialogue, sélectionnez Ping. La fenêtre de configuration s'ouvre.
3. Entrez l'adresse cible (nom d'hôte par ex. google.com ou adresse IP comme 192.168.1.1).
4. Définissez l'intervalle de Ping (minimum 5 secondes).
5. Indiquez le temps de Round-Trip attendu (temps jusqu'à la réponse attendue).
6. Confirmez avec OK.

🔍 Agrandir

Étape 1 : Choisir PING dans le dialogue des éléments Dans le dialogue de sélection apparaît „Ping" dans la liste des éléments virtuels disponibles. Un clic ouvre la fenêtre de configuration.

🔍 Agrandir

Étape 2 : Configurer le PING Saisissez l'adresse cible (nom d'hôte ou IP), l'intervalle de Ping et le temps de Round-Trip. Après enregistrement, Valeur actuelle affiche le temps de réponse en millisecondes et État actuel indique Normal ou Alarme.

Avec les éléments Modbus TCP virtuels, vous pouvez intégrer des appareils Modbus TCP externes (ex. : compteurs d'énergie, systèmes UPS, capteurs industriels) dans le système de surveillance Didactum. Chaque valeur mesurée est représentée comme un élément indépendant dans l'arborescence système.

Modbus TCP est un protocole industriel largement utilisé pour la communication avec des appareils de mesure via Ethernet. Le système Didactum prend en charge les éléments Modbus TCP en lecture et en écriture. Chaque valeur de registre d'un appareil Modbus (ex. : tension, courant, puissance) est représentée par un élément virtuel distinct.

🔍 Agrandir

Configurer un élément Modbus TCP Pour chaque registre à lire de l'appareil Modbus TCP, un élément virtuel distinct est créé. Saisissez l'adresse IP, le port (par défaut : 502), l'ID Slave et l'adresse du registre. Choisissez le type de données correspondant au contenu du registre.

1. Ouvrez dans l'interface Web l'Arborescence Système et cliquez sur le symbole +.
2. Dans le dialogue, choisissez Modbus TCP (Lecture) ou Modbus TCP (Écriture).
3. Saisissez l'adresse IP et le port (par défaut : 502) de l'appareil Modbus.
4. Indiquez l'ID Slave et l'adresse du registre.
5. Définissez les seuils et éventuellement une formule de calcul.
6. Enregistrez avec OK. Répétez l'opération pour chaque valeur mesurée supplémentaire.

L'élément SNMP GET virtuel permet de lire des données provenant d'appareils externes (switches, routeurs, serveurs, UPS, etc.) via SNMP PDU GET (versions 1, 2c ou 3). Il existe en deux variantes : analogique (valeur numérique) et discret (comparaison d'état).

Tous les systèmes de surveillance Didactum prennent en charge l'élément SNMP GET. Le capteur analogique interprète la valeur lue via SNMP comme un nombre décimal (ex. : température d'un switch). Le capteur discret compare la valeur lue à un modèle prédéfini : s'il correspond, l'état est Normal – sinon Alarme.

1. Ouvrez l'Arborescence Système et cliquez sur le symbole +.
2. Sélectionnez SNMP Get (analogique) dans le dialogue.
3. Dans la fenêtre de configuration : saisissez Nom, Unité, Valeur Min/Max, seuils.
4. Dans l'onglet Supplémentaire : saisissez Serveur SNMP, Port, Version (1/2c/3), Community et OID.
5. Enregistrez avec OK.

🔍 Agrandir

Étape 1 : Choisir l'élément SNMP GET Dans le dialogue de sélection de l'arborescence système, choisissez „SNMP Get (analogique)" pour les valeurs numériques (température, tension, charge) ou „SNMP Get (discret)" pour les états textuels (ex. : statut de fonctionnement).

🔍 Agrandir

Étape 2 : Définir les paramètres du capteur (Analogique) Saisissez le nom, l'unité de mesure, les valeurs Min/Max (valeurs hors plage = état „Non connecté") ainsi que les seuils. La Formule optionnelle (ex. 0.1*x+0.5) permet une transformation de la valeur.

🔍 Agrandir

SNMP GET (discret) – Comparaison d'état Pour le capteur discret, la valeur SNMP lue est comparée à la Valeur Normale définie (sous-chaîne). Si la valeur contient la chaîne normale, l'état est Normal. Sinon, il passe à Alarme. Le comportement peut être inversé.

🔍 Agrandir

Onglet Connexion : SNMP v1 / v2c Dans l'onglet „Supplémentaire", saisissez l'adresse du serveur SNMP, le port (par défaut : 161), la version du protocole (1 ou 2c), le Community String (par défaut : public) et l'OID au format numérique.

🔍 Agrandir

Onglet Connexion : SNMP v3 SNMP v3 offre une authentification (MD5 ou SHA) et un chiffrement optionnel (DES ou AES). Les mots de passe doivent comporter au moins 8 caractères. En cas de problème avec SHA, essayez SHA256 comme alternative plus robuste.
